Устройство для отбора проб придонного слоя воды

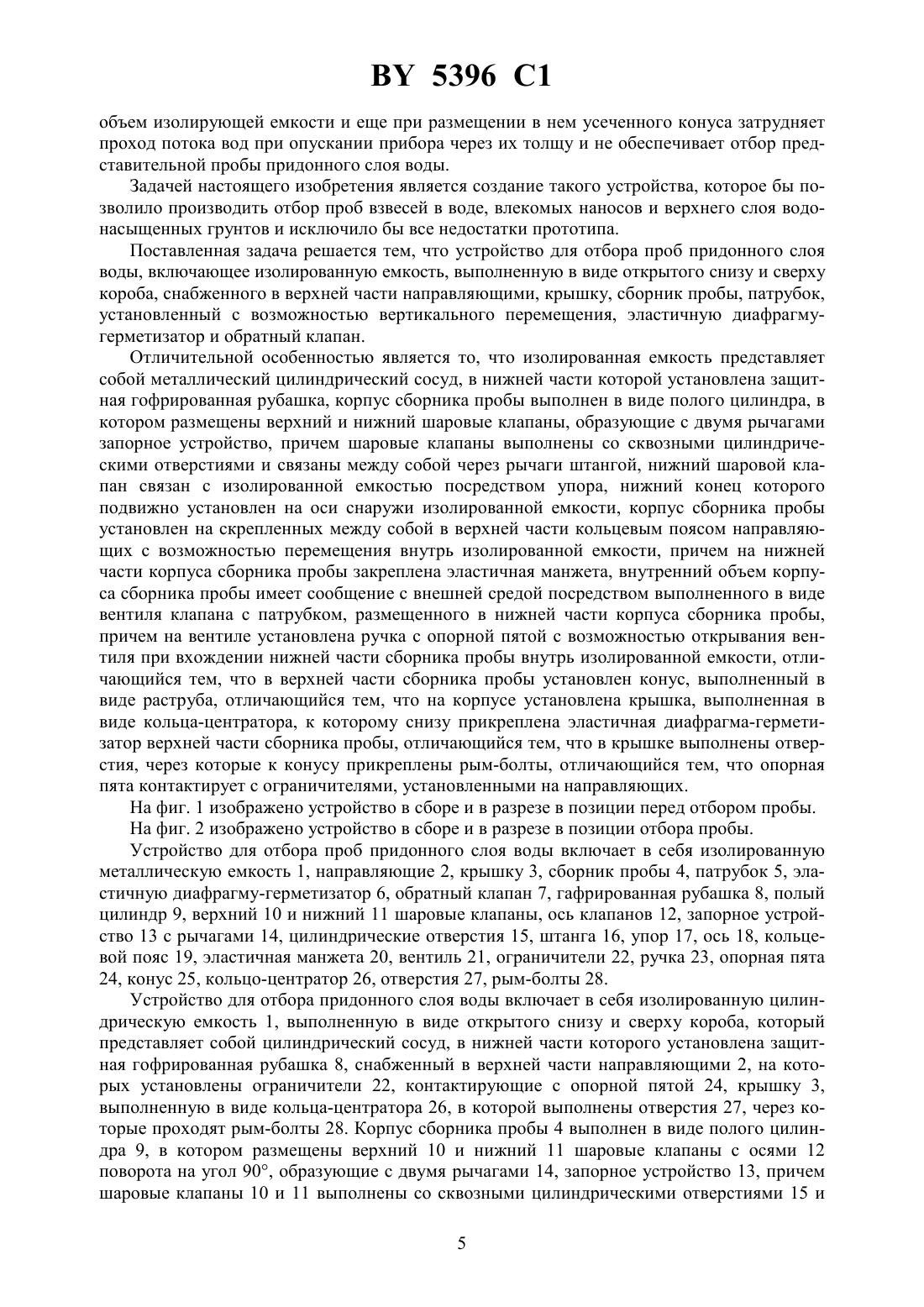

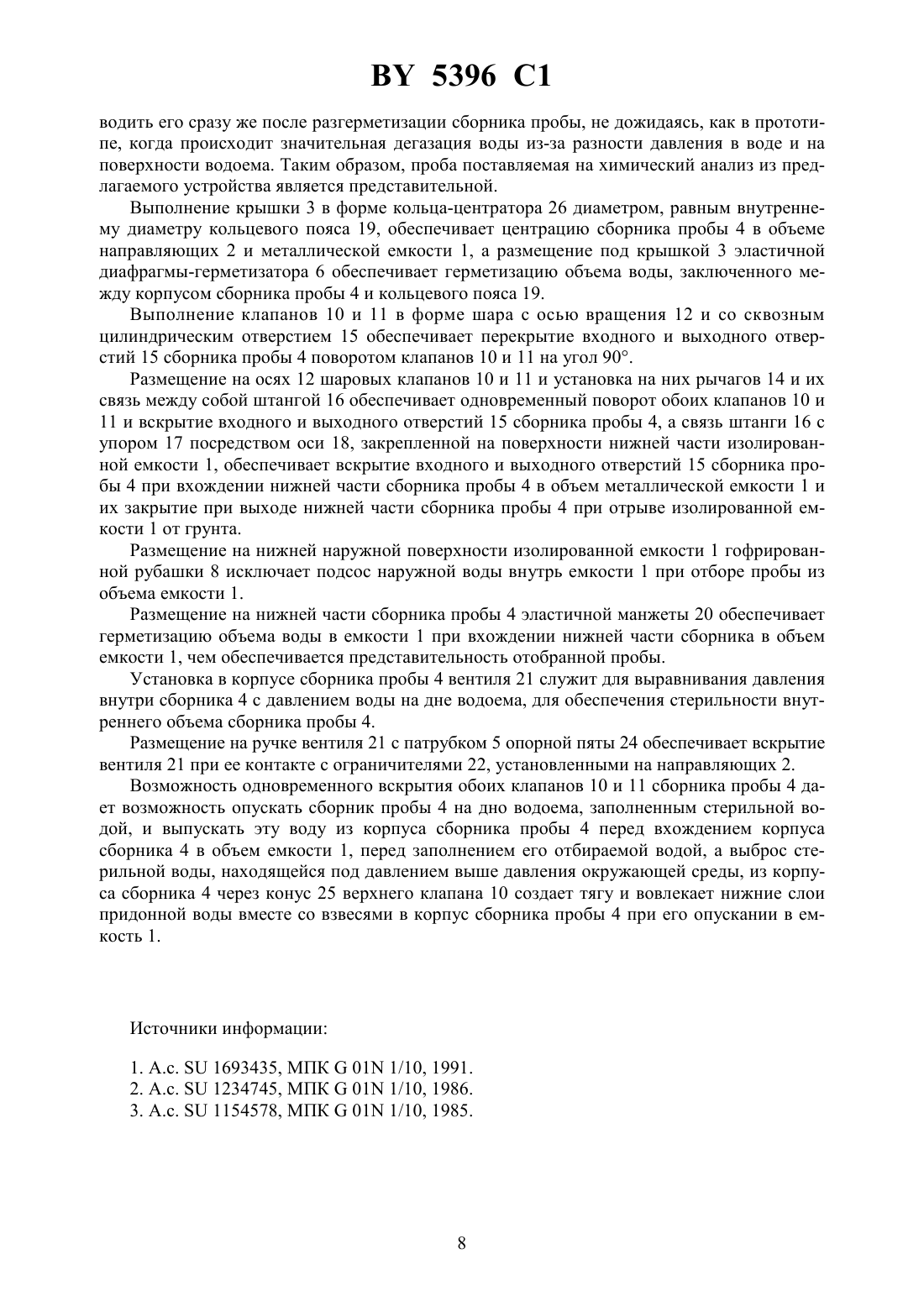

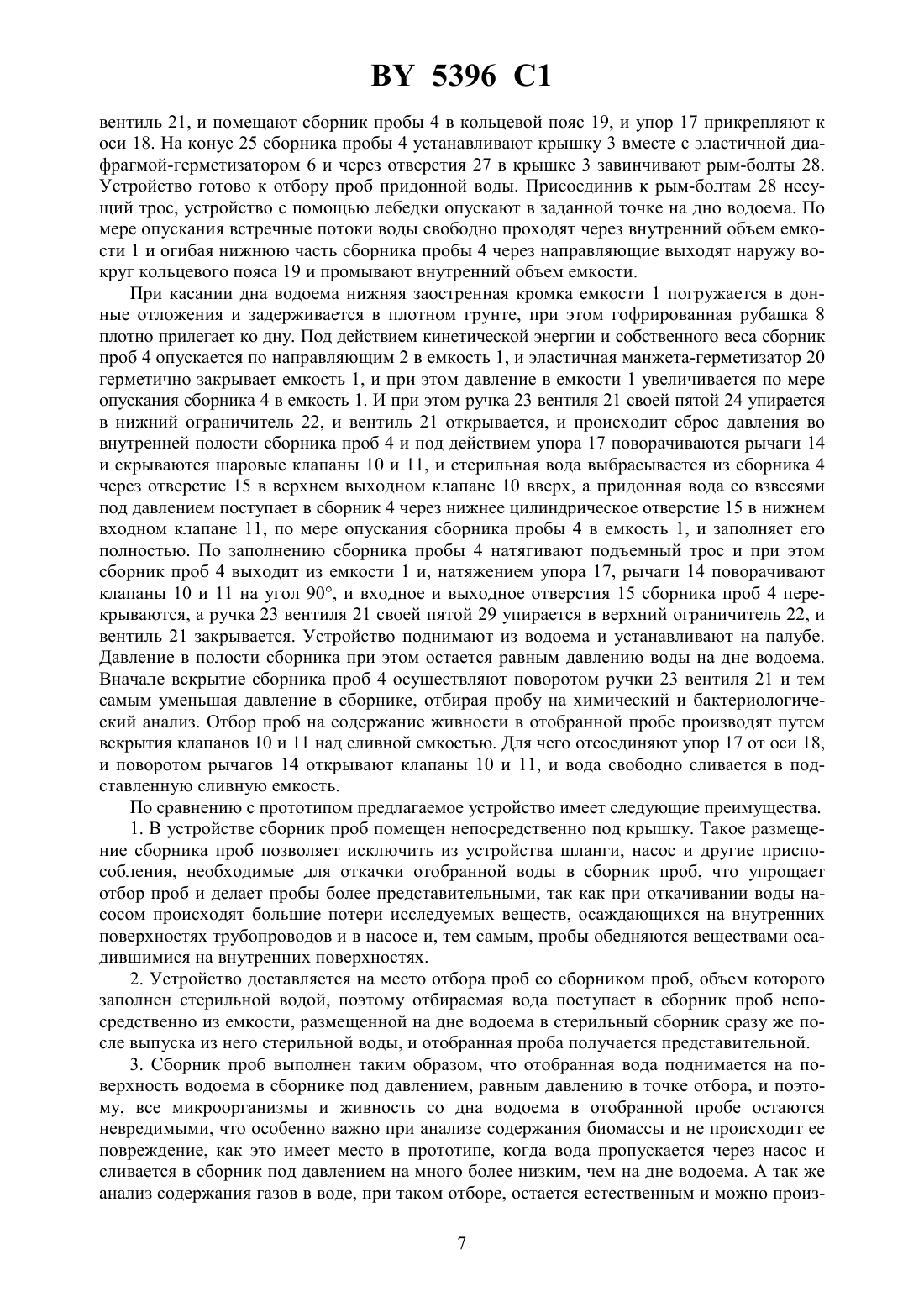

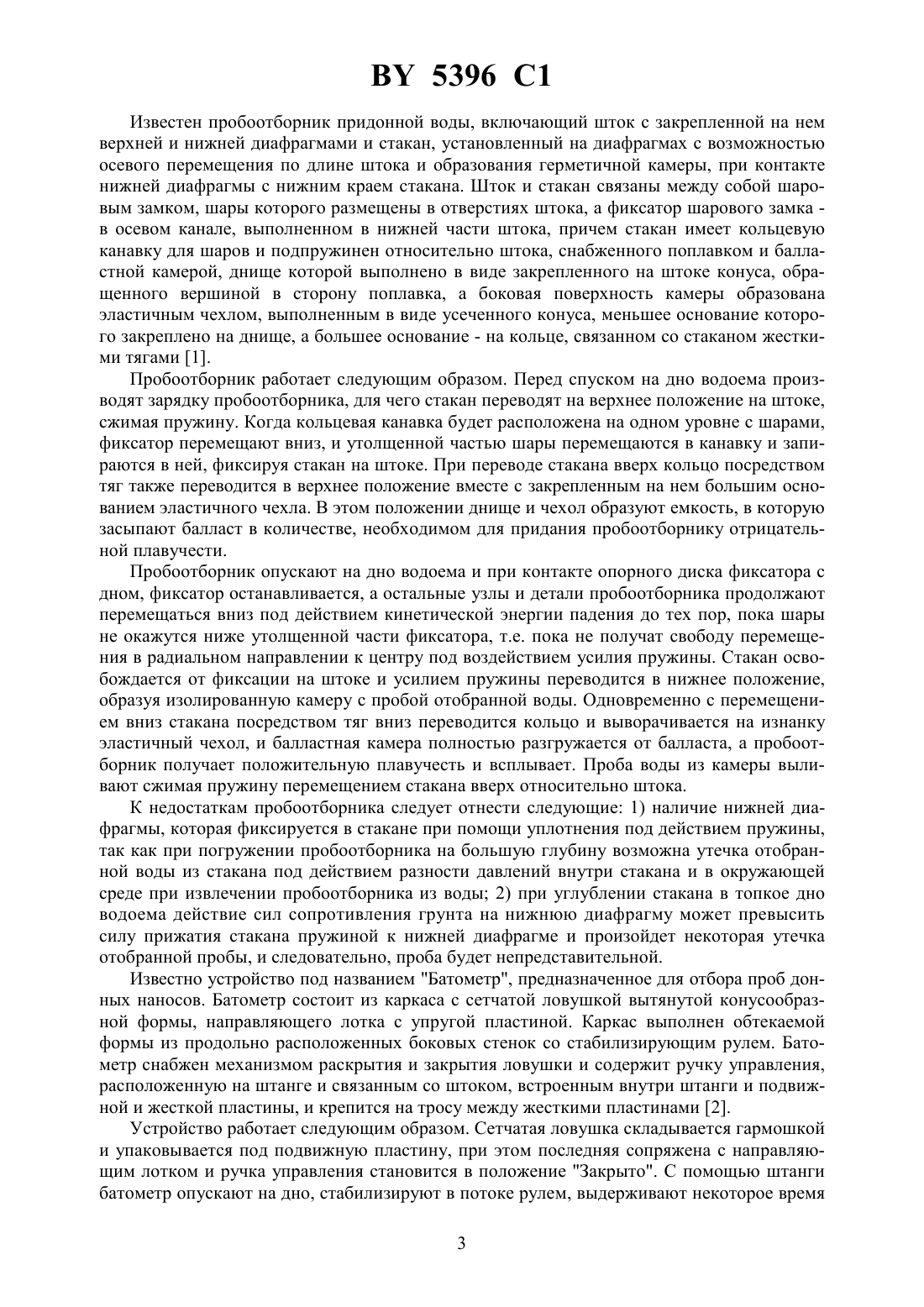

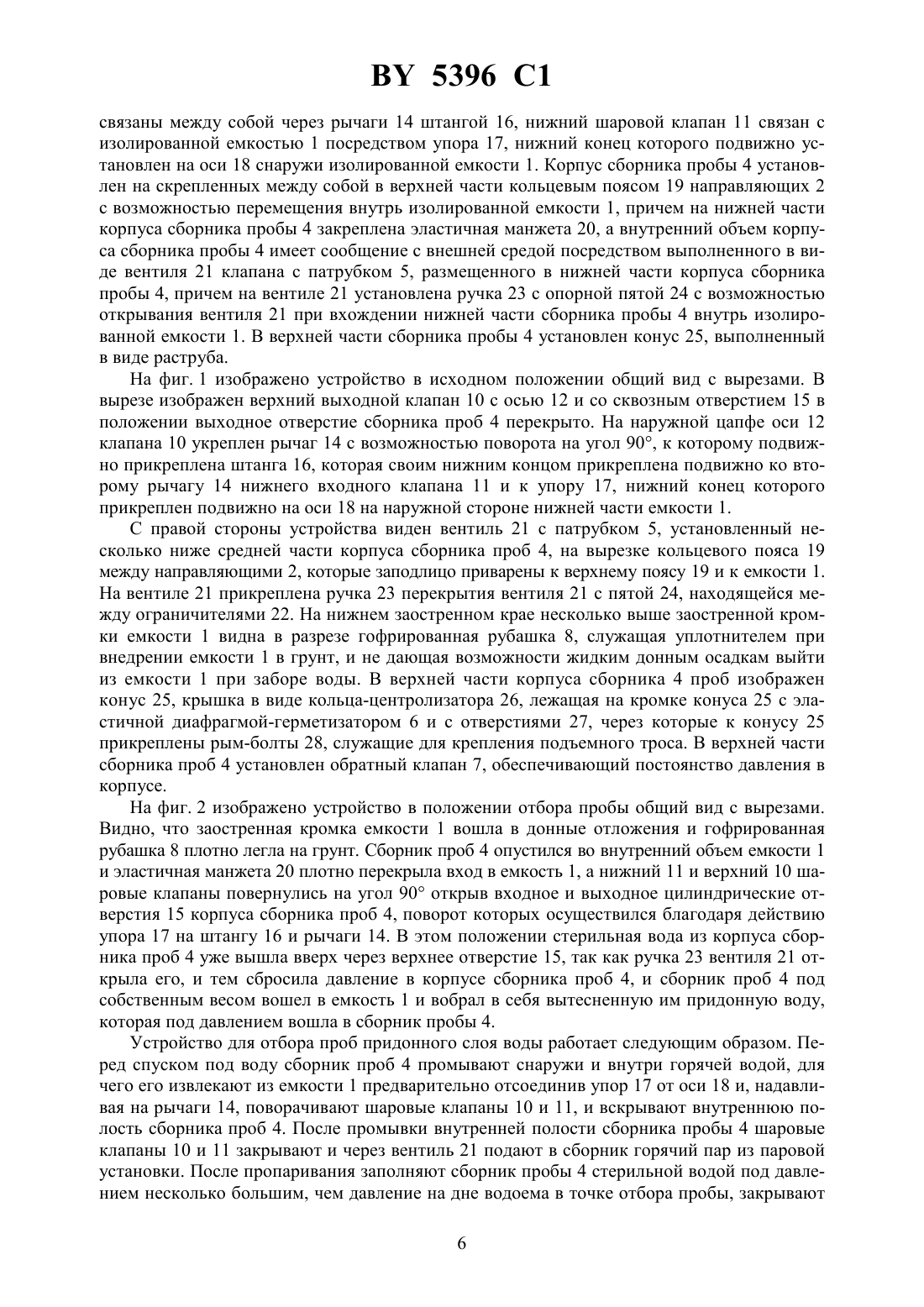

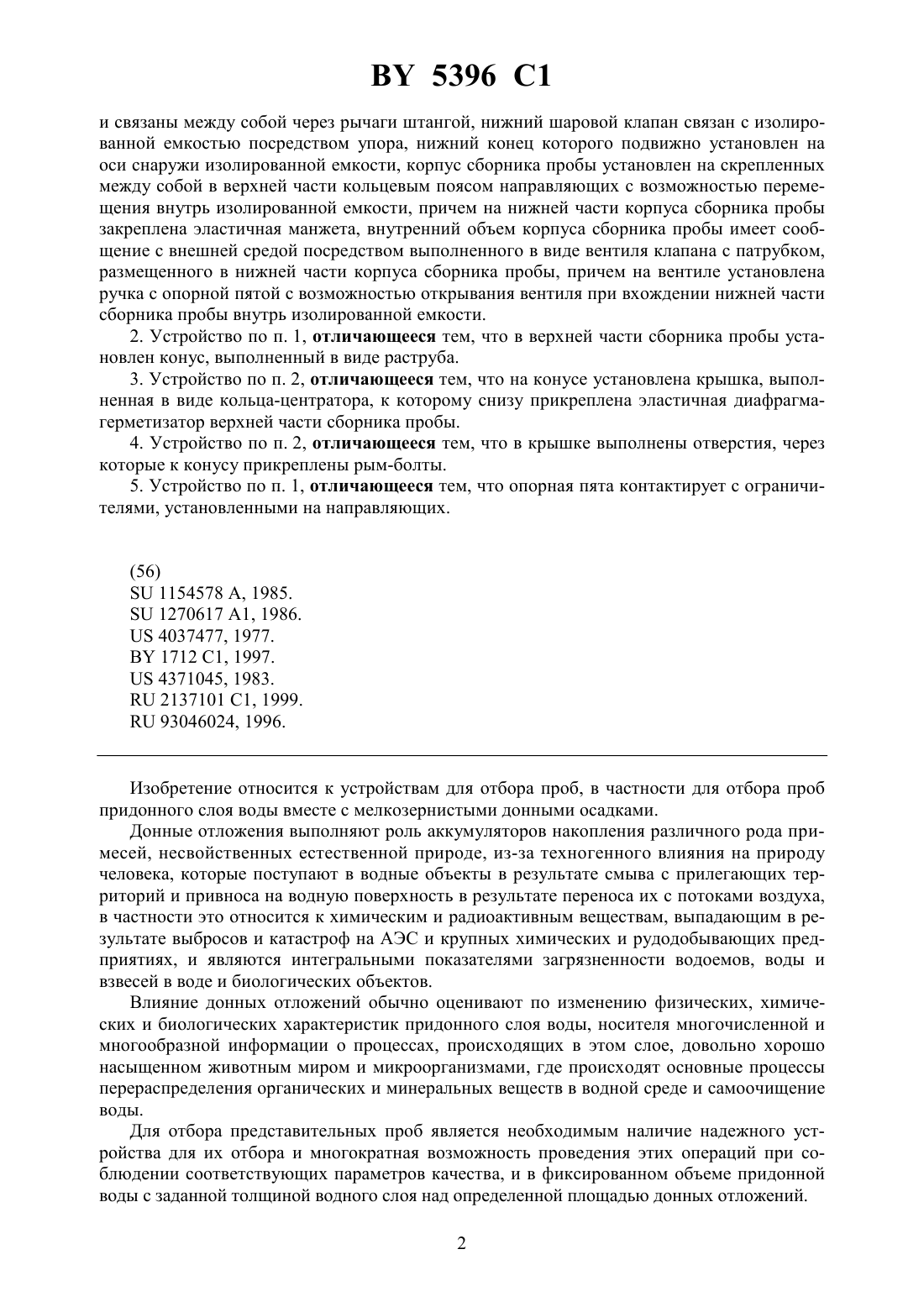

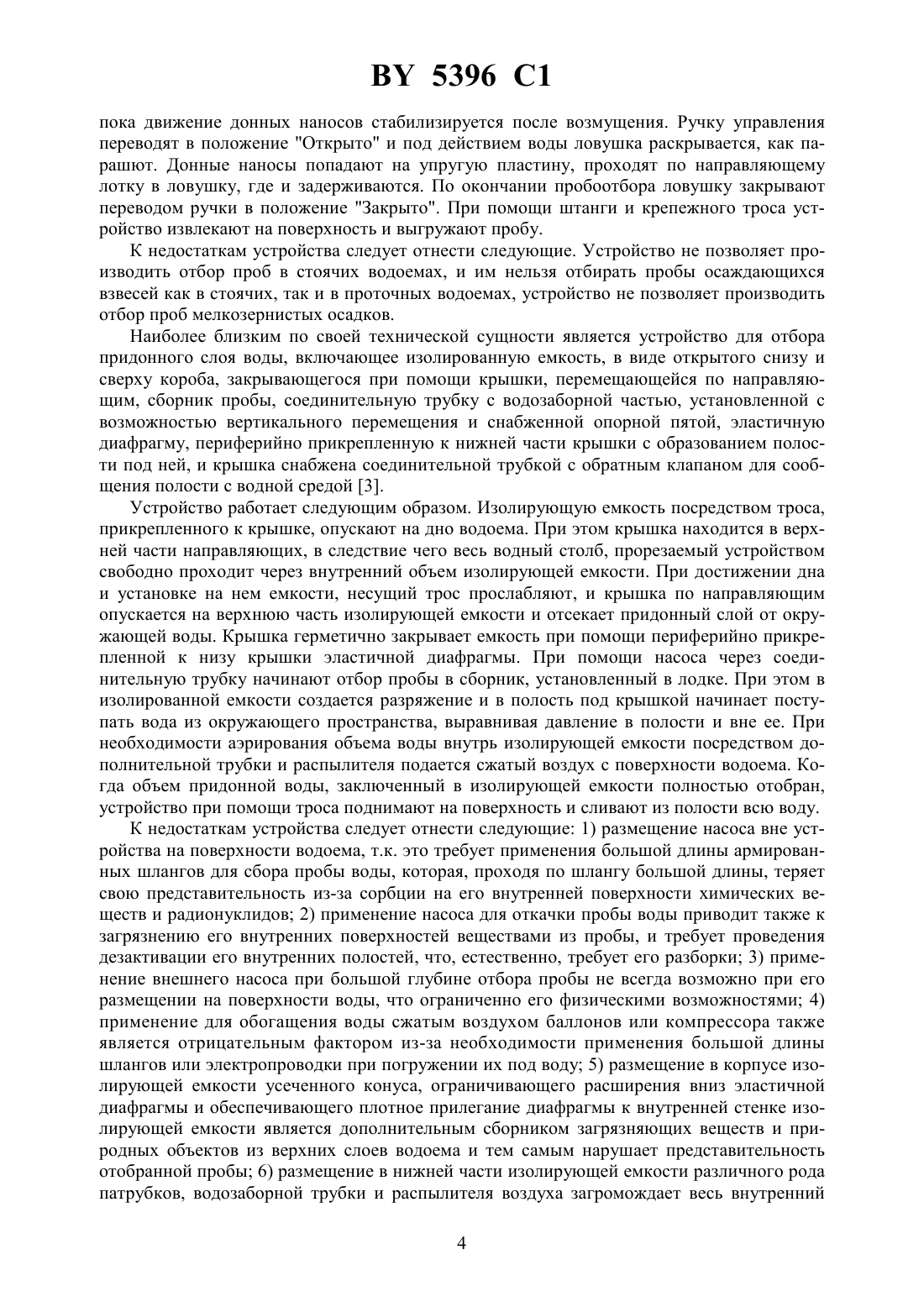

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ПРИДОННОГО СЛОЯ ВОДЫ(71) Заявитель Государственное научное учреждение Институт радиобиологии Национальной академии наук Беларуси(72) Автор Комиссаров Феликс Давидович(73) Патентообладатель Государственное научное учреждение Институт радиобиологии Национальной академии наук Беларуси(57) 1. Устройство для отбора проб придонного слоя воды, включающее изолированную емкость, выполненную в виде открытого снизу и сверху короба, снабженного в верхней части направляющими, крышку, сборник пробы, патрубок, установленный с возможностью вертикального перемещения, эластичную диафрагму-герметизатор и обратный клапан, отличающееся тем, что изолированная емкость представляет собой металлический цилиндрический сосуд, в нижней части которого установлена защитная гофрированная рубашка, корпус сборника пробы выполнен в виде полого цилиндра, в котором размещены верхний и нижний шаровые клапаны, образующие с двумя рычагами запорное устройство, причем шаровые клапаны выполнены со сквозными цилиндрическими отверстиями 5396 1 и связаны между собой через рычаги штангой, нижний шаровой клапан связан с изолированной емкостью посредством упора, нижний конец которого подвижно установлен на оси снаружи изолированной емкости, корпус сборника пробы установлен на скрепленных между собой в верхней части кольцевым поясом направляющих с возможностью перемещения внутрь изолированной емкости, причем на нижней части корпуса сборника пробы закреплена эластичная манжета, внутренний объем корпуса сборника пробы имеет сообщение с внешней средой посредством выполненного в виде вентиля клапана с патрубком,размещенного в нижней части корпуса сборника пробы, причем на вентиле установлена ручка с опорной пятой с возможностью открывания вентиля при вхождении нижней части сборника пробы внутрь изолированной емкости. 2. Устройство по п. 1, отличающееся тем, что в верхней части сборника пробы установлен конус, выполненный в виде раструба. 3. Устройство по п. 2, отличающееся тем, что на конусе установлена крышка, выполненная в виде кольца-центратора, к которому снизу прикреплена эластичная диафрагмагерметизатор верхней части сборника пробы. 4. Устройство по п. 2, отличающееся тем, что в крышке выполнены отверстия, через которые к конусу прикреплены рым-болты. 5. Устройство по п. 1, отличающееся тем, что опорная пята контактирует с ограничителями, установленными на направляющих.(56)1154578 , 1985.1270617 1, 1986.4037477, 1977.1712 1, 1997.4371045, 1983.2137101 1, 1999.93046024, 1996. Изобретение относится к устройствам для отбора проб, в частности для отбора проб придонного слоя воды вместе с мелкозернистыми донными осадками. Донные отложения выполняют роль аккумуляторов накопления различного рода примесей, несвойственных естественной природе, из-за техногенного влияния на природу человека, которые поступают в водные объекты в результате смыва с прилегающих территорий и привноса на водную поверхность в результате переноса их с потоками воздуха,в частности это относится к химическим и радиоактивным веществам, выпадающим в результате выбросов и катастроф на АЭС и крупных химических и рудодобывающих предприятиях, и являются интегральными показателями загрязненности водоемов, воды и взвесей в воде и биологических объектов. Влияние донных отложений обычно оценивают по изменению физических, химических и биологических характеристик придонного слоя воды, носителя многочисленной и многообразной информации о процессах, происходящих в этом слое, довольно хорошо насыщенном животным миром и микроорганизмами, где происходят основные процессы перераспределения органических и минеральных веществ в водной среде и самоочищение воды. Для отбора представительных проб является необходимым наличие надежного устройства для их отбора и многократная возможность проведения этих операций при соблюдении соответствующих параметров качества, и в фиксированном объеме придонной воды с заданной толщиной водного слоя над определенной площадью донных отложений. 2 5396 1 Известен пробоотборник придонной воды, включающий шток с закрепленной на нем верхней и нижней диафрагмами и стакан, установленный на диафрагмах с возможностью осевого перемещения по длине штока и образования герметичной камеры, при контакте нижней диафрагмы с нижним краем стакана. Шток и стакан связаны между собой шаровым замком, шары которого размещены в отверстиях штока, а фиксатор шарового замка в осевом канале, выполненном в нижней части штока, причем стакан имеет кольцевую канавку для шаров и подпружинен относительно штока, снабженного поплавком и балластной камерой, днище которой выполнено в виде закрепленного на штоке конуса, обращенного вершиной в сторону поплавка, а боковая поверхность камеры образована эластичным чехлом, выполненным в виде усеченного конуса, меньшее основание которого закреплено на днище, а большее основание - на кольце, связанном со стаканом жесткими тягами 1. Пробоотборник работает следующим образом. Перед спуском на дно водоема производят зарядку пробоотборника, для чего стакан переводят на верхнее положение на штоке,сжимая пружину. Когда кольцевая канавка будет расположена на одном уровне с шарами,фиксатор перемещают вниз, и утолщенной частью шары перемещаются в канавку и запираются в ней, фиксируя стакан на штоке. При переводе стакана вверх кольцо посредством тяг также переводится в верхнее положение вместе с закрепленным на нем большим основанием эластичного чехла. В этом положении днище и чехол образуют емкость, в которую засыпают балласт в количестве, необходимом для придания пробоотборнику отрицательной плавучести. Пробоотборник опускают на дно водоема и при контакте опорного диска фиксатора с дном, фиксатор останавливается, а остальные узлы и детали пробоотборника продолжают перемещаться вниз под действием кинетической энергии падения до тех пор, пока шары не окажутся ниже утолщенной части фиксатора, т.е. пока не получат свободу перемещения в радиальном направлении к центру под воздействием усилия пружины. Стакан освобождается от фиксации на штоке и усилием пружины переводится в нижнее положение,образуя изолированную камеру с пробой отобранной воды. Одновременно с перемещением вниз стакана посредством тяг вниз переводится кольцо и выворачивается на изнанку эластичный чехол, и балластная камера полностью разгружается от балласта, а пробоотборник получает положительную плавучесть и всплывает. Проба воды из камеры выливают сжимая пружину перемещением стакана вверх относительно штока. К недостаткам пробоотборника следует отнести следующие 1) наличие нижней диафрагмы, которая фиксируется в стакане при помощи уплотнения под действием пружины,так как при погружении пробоотборника на большую глубину возможна утечка отобранной воды из стакана под действием разности давлений внутри стакана и в окружающей среде при извлечении пробоотборника из воды 2) при углублении стакана в топкое дно водоема действие сил сопротивления грунта на нижнюю диафрагму может превысить силу прижатия стакана пружиной к нижней диафрагме и произойдет некоторая утечка отобранной пробы, и следовательно, проба будет непредставительной. Известно устройство под названием Батометр, предназначенное для отбора проб донных наносов. Батометр состоит из каркаса с сетчатой ловушкой вытянутой конусообразной формы, направляющего лотка с упругой пластиной. Каркас выполнен обтекаемой формы из продольно расположенных боковых стенок со стабилизирующим рулем. Батометр снабжен механизмом раскрытия и закрытия ловушки и содержит ручку управления,расположенную на штанге и связанным со штоком, встроенным внутри штанги и подвижной и жесткой пластины, и крепится на тросу между жесткими пластинами 2. Устройство работает следующим образом. Сетчатая ловушка складывается гармошкой и упаковывается под подвижную пластину, при этом последняя сопряжена с направляющим лотком и ручка управления становится в положение Закрыто. С помощью штанги батометр опускают на дно, стабилизируют в потоке рулем, выдерживают некоторое время 3 5396 1 пока движение донных наносов стабилизируется после возмущения. Ручку управления переводят в положение Открыто и под действием воды ловушка раскрывается, как парашют. Донные наносы попадают на упругую пластину, проходят по направляющему лотку в ловушку, где и задерживаются. По окончании пробоотбора ловушку закрывают переводом ручки в положение Закрыто. При помощи штанги и крепежного троса устройство извлекают на поверхность и выгружают пробу. К недостаткам устройства следует отнести следующие. Устройство не позволяет производить отбор проб в стоячих водоемах, и им нельзя отбирать пробы осаждающихся взвесей как в стоячих, так и в проточных водоемах, устройство не позволяет производить отбор проб мелкозернистых осадков. Наиболее близким по своей технической сущности является устройство для отбора придонного слоя воды, включающее изолированную емкость, в виде открытого снизу и сверху короба, закрывающегося при помощи крышки, перемещающейся по направляющим, сборник пробы, соединительную трубку с водозаборной частью, установленной с возможностью вертикального перемещения и снабженной опорной пятой, эластичную диафрагму, периферийно прикрепленную к нижней части крышки с образованием полости под ней, и крышка снабжена соединительной трубкой с обратным клапаном для сообщения полости с водной средой 3. Устройство работает следующим образом. Изолирующую емкость посредством троса,прикрепленного к крышке, опускают на дно водоема. При этом крышка находится в верхней части направляющих, в следствие чего весь водный столб, прорезаемый устройством свободно проходит через внутренний объем изолирующей емкости. При достижении дна и установке на нем емкости, несущий трос прослабляют, и крышка по направляющим опускается на верхнюю часть изолирующей емкости и отсекает придонный слой от окружающей воды. Крышка герметично закрывает емкость при помощи периферийно прикрепленной к низу крышки эластичной диафрагмы. При помощи насоса через соединительную трубку начинают отбор пробы в сборник, установленный в лодке. При этом в изолированной емкости создается разряжение и в полость под крышкой начинает поступать вода из окружающего пространства, выравнивая давление в полости и вне ее. При необходимости аэрирования объема воды внутрь изолирующей емкости посредством дополнительной трубки и распылителя подается сжатый воздух с поверхности водоема. Когда объем придонной воды, заключенный в изолирующей емкости полностью отобран,устройство при помощи троса поднимают на поверхность и сливают из полости всю воду. К недостаткам устройства следует отнести следующие 1) размещение насоса вне устройства на поверхности водоема, т.к. это требует применения большой длины армированных шлангов для сбора пробы воды, которая, проходя по шлангу большой длины, теряет свою представительность из-за сорбции на его внутренней поверхности химических веществ и радионуклидов 2) применение насоса для откачки пробы воды приводит также к загрязнению его внутренних поверхностей веществами из пробы, и требует проведения дезактивации его внутренних полостей, что, естественно, требует его разборки 3) применение внешнего насоса при большой глубине отбора пробы не всегда возможно при его размещении на поверхности воды, что ограниченно его физическими возможностями 4) применение для обогащения воды сжатым воздухом баллонов или компрессора также является отрицательным фактором из-за необходимости применения большой длины шлангов или электропроводки при погружении их под воду 5) размещение в корпусе изолирующей емкости усеченного конуса, ограничивающего расширения вниз эластичной диафрагмы и обеспечивающего плотное прилегание диафрагмы к внутренней стенке изолирующей емкости является дополнительным сборником загрязняющих веществ и природных объектов из верхних слоев водоема и тем самым нарушает представительность отобранной пробы 6) размещение в нижней части изолирующей емкости различного рода патрубков, водозаборной трубки и распылителя воздуха загромождает весь внутренний 4 5396 1 объем изолирующей емкости и еще при размещении в нем усеченного конуса затрудняет проход потока вод при опускании прибора через их толщу и не обеспечивает отбор представительной пробы придонного слоя воды. Задачей настоящего изобретения является создание такого устройства, которое бы позволило производить отбор проб взвесей в воде, влекомых наносов и верхнего слоя водонасыщенных грунтов и исключило бы все недостатки прототипа. Поставленная задача решается тем, что устройство для отбора проб придонного слоя воды, включающее изолированную емкость, выполненную в виде открытого снизу и сверху короба, снабженного в верхней части направляющими, крышку, сборник пробы, патрубок,установленный с возможностью вертикального перемещения, эластичную диафрагмугерметизатор и обратный клапан. Отличительной особенностью является то, что изолированная емкость представляет собой металлический цилиндрический сосуд, в нижней части которой установлена защитная гофрированная рубашка, корпус сборника пробы выполнен в виде полого цилиндра, в котором размещены верхний и нижний шаровые клапаны, образующие с двумя рычагами запорное устройство, причем шаровые клапаны выполнены со сквозными цилиндрическими отверстиями и связаны между собой через рычаги штангой, нижний шаровой клапан связан с изолированной емкостью посредством упора, нижний конец которого подвижно установлен на оси снаружи изолированной емкости, корпус сборника пробы установлен на скрепленных между собой в верхней части кольцевым поясом направляющих с возможностью перемещения внутрь изолированной емкости, причем на нижней части корпуса сборника пробы закреплена эластичная манжета, внутренний объем корпуса сборника пробы имеет сообщение с внешней средой посредством выполненного в виде вентиля клапана с патрубком, размещенного в нижней части корпуса сборника пробы,причем на вентиле установлена ручка с опорной пятой с возможностью открывания вентиля при вхождении нижней части сборника пробы внутрь изолированной емкости, отличающийся тем, что в верхней части сборника пробы установлен конус, выполненный в виде раструба, отличающийся тем, что на корпусе установлена крышка, выполненная в виде кольца-центратора, к которому снизу прикреплена эластичная диафрагма-герметизатор верхней части сборника пробы, отличающийся тем, что в крышке выполнены отверстия, через которые к конусу прикреплены рым-болты, отличающийся тем, что опорная пята контактирует с ограничителями, установленными на направляющих. На фиг. 1 изображено устройство в сборе и в разрезе в позиции перед отбором пробы. На фиг. 2 изображено устройство в сборе и в разрезе в позиции отбора пробы. Устройство для отбора проб придонного слоя воды включает в себя изолированную металлическую емкость 1, направляющие 2, крышку 3, сборник пробы 4, патрубок 5, эластичную диафрагму-герметизатор 6, обратный клапан 7, гафрированная рубашка 8, полый цилиндр 9, верхний 10 и нижний 11 шаровые клапаны, ось клапанов 12, запорное устройство 13 с рычагами 14, цилиндрические отверстия 15, штанга 16, упор 17, ось 18, кольцевой пояс 19, эластичная манжета 20, вентиль 21, ограничители 22, ручка 23, опорная пята 24, конус 25, кольцо-центратор 26, отверстия 27, рым-болты 28. Устройство для отбора придонного слоя воды включает в себя изолированную цилиндрическую емкость 1, выполненную в виде открытого снизу и сверху короба, который представляет собой цилиндрический сосуд, в нижней части которого установлена защитная гофрированная рубашка 8, снабженный в верхней части направляющими 2, на которых установлены ограничители 22, контактирующие с опорной пятой 24, крышку 3,выполненную в виде кольца-центратора 26, в которой выполнены отверстия 27, через которые проходят рым-болты 28. Корпус сборника пробы 4 выполнен в виде полого цилиндра 9, в котором размещены верхний 10 и нижний 11 шаровые клапаны с осями 12 поворота на угол 90, образующие с двумя рычагами 14, запорное устройство 13, причем шаровые клапаны 10 и 11 выполнены со сквозными цилиндрическими отверстиями 15 и 5 5396 1 связаны между собой через рычаги 14 штангой 16, нижний шаровой клапан 11 связан с изолированной емкостью 1 посредством упора 17, нижний конец которого подвижно установлен на оси 18 снаружи изолированной емкости 1. Корпус сборника пробы 4 установлен на скрепленных между собой в верхней части кольцевым поясом 19 направляющих 2 с возможностью перемещения внутрь изолированной емкости 1, причем на нижней части корпуса сборника пробы 4 закреплена эластичная манжета 20, а внутренний объем корпуса сборника пробы 4 имеет сообщение с внешней средой посредством выполненного в виде вентиля 21 клапана с патрубком 5, размещенного в нижней части корпуса сборника пробы 4, причем на вентиле 21 установлена ручка 23 с опорной пятой 24 с возможностью открывания вентиля 21 при вхождении нижней части сборника пробы 4 внутрь изолированной емкости 1. В верхней части сборника пробы 4 установлен конус 25, выполненный в виде раструба. На фиг. 1 изображено устройство в исходном положении общий вид с вырезами. В вырезе изображен верхний выходной клапан 10 с осью 12 и со сквозным отверстием 15 в положении выходное отверстие сборника проб 4 перекрыто. На наружной цапфе оси 12 клапана 10 укреплен рычаг 14 с возможностью поворота на угол 90, к которому подвижно прикреплена штанга 16, которая своим нижним концом прикреплена подвижно ко второму рычагу 14 нижнего входного клапана 11 и к упору 17, нижний конец которого прикреплен подвижно на оси 18 на наружной стороне нижней части емкости 1. С правой стороны устройства виден вентиль 21 с патрубком 5, установленный несколько ниже средней части корпуса сборника проб 4, на вырезке кольцевого пояса 19 между направляющими 2, которые заподлицо приварены к верхнему поясу 19 и к емкости 1. На вентиле 21 прикреплена ручка 23 перекрытия вентиля 21 с пятой 24, находящейся между ограничителями 22. На нижнем заостренном крае несколько выше заостренной кромки емкости 1 видна в разрезе гофрированная рубашка 8, служащая уплотнителем при внедрении емкости 1 в грунт, и не дающая возможности жидким донным осадкам выйти из емкости 1 при заборе воды. В верхней части корпуса сборника 4 проб изображен конус 25, крышка в виде кольца-центролизатора 26, лежащая на кромке конуса 25 с эластичной диафрагмой-герметизатором 6 и с отверстиями 27, через которые к конусу 25 прикреплены рым-болты 28, служащие для крепления подъемного троса. В верхней части сборника проб 4 установлен обратный клапан 7, обеспечивающий постоянство давления в корпусе. На фиг. 2 изображено устройство в положении отбора пробы общий вид с вырезами. Видно, что заостренная кромка емкости 1 вошла в донные отложения и гофрированная рубашка 8 плотно легла на грунт. Сборник проб 4 опустился во внутренний объем емкости 1 и эластичная манжета 20 плотно перекрыла вход в емкость 1, а нижний 11 и верхний 10 шаровые клапаны повернулись на угол 90 открыв входное и выходное цилиндрические отверстия 15 корпуса сборника проб 4, поворот которых осуществился благодаря действию упора 17 на штангу 16 и рычаги 14. В этом положении стерильная вода из корпуса сборника проб 4 уже вышла вверх через верхнее отверстие 15, так как ручка 23 вентиля 21 открыла его, и тем сбросила давление в корпусе сборника проб 4, и сборник проб 4 под собственным весом вошел в емкость 1 и вобрал в себя вытесненную им придонную воду,которая под давлением вошла в сборник пробы 4. Устройство для отбора проб придонного слоя воды работает следующим образом. Перед спуском под воду сборник проб 4 промывают снаружи и внутри горячей водой, для чего его извлекают из емкости 1 предварительно отсоединив упор 17 от оси 18 и, надавливая на рычаги 14, поворачивают шаровые клапаны 10 и 11, и вскрывают внутреннюю полость сборника проб 4. После промывки внутренней полости сборника пробы 4 шаровые клапаны 10 и 11 закрывают и через вентиль 21 подают в сборник горячий пар из паровой установки. После пропаривания заполняют сборник пробы 4 стерильной водой под давлением несколько большим, чем давление на дне водоема в точке отбора пробы, закрывают 6 5396 1 вентиль 21, и помещают сборник пробы 4 в кольцевой пояс 19, и упор 17 прикрепляют к оси 18. На конус 25 сборника пробы 4 устанавливают крышку 3 вместе с эластичной диафрагмой-герметизатором 6 и через отверстия 27 в крышке 3 завинчивают рым-болты 28. Устройство готово к отбору проб придонной воды. Присоединив к рым-болтам 28 несущий трос, устройство с помощью лебедки опускают в заданной точке на дно водоема. По мере опускания встречные потоки воды свободно проходят через внутренний объем емкости 1 и огибая нижнюю часть сборника пробы 4 через направляющие выходят наружу вокруг кольцевого пояса 19 и промывают внутренний объем емкости. При касании дна водоема нижняя заостренная кромка емкости 1 погружается в донные отложения и задерживается в плотном грунте, при этом гофрированная рубашка 8 плотно прилегает ко дну. Под действием кинетической энергии и собственного веса сборник проб 4 опускается по направляющим 2 в емкость 1, и эластичная манжета-герметизатор 20 герметично закрывает емкость 1, и при этом давление в емкости 1 увеличивается по мере опускания сборника 4 в емкость 1. И при этом ручка 23 вентиля 21 своей пятой 24 упирается в нижний ограничитель 22, и вентиль 21 открывается, и происходит сброс давления во внутренней полости сборника проб 4 и под действием упора 17 поворачиваются рычаги 14 и скрываются шаровые клапаны 10 и 11, и стерильная вода выбрасывается из сборника 4 через отверстие 15 в верхнем выходном клапане 10 вверх, а придонная вода со взвесями под давлением поступает в сборник 4 через нижнее цилиндрическое отверстие 15 в нижнем входном клапане 11, по мере опускания сборника пробы 4 в емкость 1, и заполняет его полностью. По заполнению сборника пробы 4 натягивают подъемный трос и при этом сборник проб 4 выходит из емкости 1 и, натяжением упора 17, рычаги 14 поворачивают клапаны 10 и 11 на угол 90, и входное и выходное отверстия 15 сборника проб 4 перекрываются, а ручка 23 вентиля 21 своей пятой 29 упирается в верхний ограничитель 22, и вентиль 21 закрывается. Устройство поднимают из водоема и устанавливают на палубе. Давление в полости сборника при этом остается равным давлению воды на дне водоема. Вначале вскрытие сборника проб 4 осуществляют поворотом ручки 23 вентиля 21 и тем самым уменьшая давление в сборнике, отбирая пробу на химический и бактериологический анализ. Отбор проб на содержание живности в отобранной пробе производят путем вскрытия клапанов 10 и 11 над сливной емкостью. Для чего отсоединяют упор 17 от оси 18,и поворотом рычагов 14 открывают клапаны 10 и 11, и вода свободно сливается в подставленную сливную емкость. По сравнению с прототипом предлагаемое устройство имеет следующие преимущества. 1. В устройстве сборник проб помещен непосредственно под крышку. Такое размещение сборника проб позволяет исключить из устройства шланги, насос и другие приспособления, необходимые для откачки отобранной воды в сборник проб, что упрощает отбор проб и делает пробы более представительными, так как при откачивании воды насосом происходят большие потери исследуемых веществ, осаждающихся на внутренних поверхностях трубопроводов и в насосе и, тем самым, пробы обедняются веществами осадившимися на внутренних поверхностях. 2. Устройство доставляется на место отбора проб со сборником проб, объем которого заполнен стерильной водой, поэтому отбираемая вода поступает в сборник проб непосредственно из емкости, размещенной на дне водоема в стерильный сборник сразу же после выпуска из него стерильной воды, и отобранная проба получается представительной. 3. Сборник проб выполнен таким образом, что отобранная вода поднимается на поверхность водоема в сборнике под давлением, равным давлению в точке отбора, и поэтому, все микроорганизмы и живность со дна водоема в отобранной пробе остаются невредимыми, что особенно важно при анализе содержания биомассы и не происходит ее повреждение, как это имеет место в прототипе, когда вода пропускается через насос и сливается в сборник под давлением на много более низким, чем на дне водоема. А так же анализ содержания газов в воде, при таком отборе, остается естественным и можно произ 7 5396 1 водить его сразу же после разгерметизации сборника пробы, не дожидаясь, как в прототипе, когда происходит значительная дегазация воды из-за разности давления в воде и на поверхности водоема. Таким образом, проба поставляемая на химический анализ из предлагаемого устройства является представительной. Выполнение крышки 3 в форме кольца-центратора 26 диаметром, равным внутреннему диаметру кольцевого пояса 19, обеспечивает центрацию сборника пробы 4 в объеме направляющих 2 и металлической емкости 1, а размещение под крышкой 3 эластичной диафрагмы-герметизатора 6 обеспечивает герметизацию объема воды, заключенного между корпусом сборника пробы 4 и кольцевого пояса 19. Выполнение клапанов 10 и 11 в форме шара с осью вращения 12 и со сквозным цилиндрическим отверстием 15 обеспечивает перекрытие входного и выходного отверстий 15 сборника пробы 4 поворотом клапанов 10 и 11 на угол 90. Размещение на осях 12 шаровых клапанов 10 и 11 и установка на них рычагов 14 и их связь между собой штангой 16 обеспечивает одновременный поворот обоих клапанов 10 и 11 и вскрытие входного и выходного отверстий 15 сборника пробы 4, а связь штанги 16 с упором 17 посредством оси 18, закрепленной на поверхности нижней части изолированной емкости 1, обеспечивает вскрытие входного и выходного отверстий 15 сборника пробы 4 при вхождении нижней части сборника пробы 4 в объем металлической емкости 1 и их закрытие при выходе нижней части сборника пробы 4 при отрыве изолированной емкости 1 от грунта. Размещение на нижней наружной поверхности изолированной емкости 1 гофрированной рубашки 8 исключает подсос наружной воды внутрь емкости 1 при отборе пробы из объема емкости 1. Размещение на нижней части сборника пробы 4 эластичной манжеты 20 обеспечивает герметизацию объема воды в емкости 1 при вхождении нижней части сборника в объем емкости 1, чем обеспечивается представительность отобранной пробы. Установка в корпусе сборника пробы 4 вентиля 21 служит для выравнивания давления внутри сборника 4 с давлением воды на дне водоема, для обеспечения стерильности внутреннего объема сборника пробы 4. Размещение на ручке вентиля 21 с патрубком 5 опорной пяты 24 обеспечивает вскрытие вентиля 21 при ее контакте с ограничителями 22, установленными на направляющих 2. Возможность одновременного вскрытия обоих клапанов 10 и 11 сборника пробы 4 дает возможность опускать сборник пробы 4 на дно водоема, заполненным стерильной водой, и выпускать эту воду из корпуса сборника пробы 4 перед вхождением корпуса сборника 4 в объем емкости 1, перед заполнением его отбираемой водой, а выброс стерильной воды, находящейся под давлением выше давления окружающей среды, из корпуса сборника 4 через конус 25 верхнего клапана 10 создает тягу и вовлекает нижние слои придонной воды вместе со взвесями в корпус сборника пробы 4 при его опускании в емкость 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
