Способ монтажа козлового крана

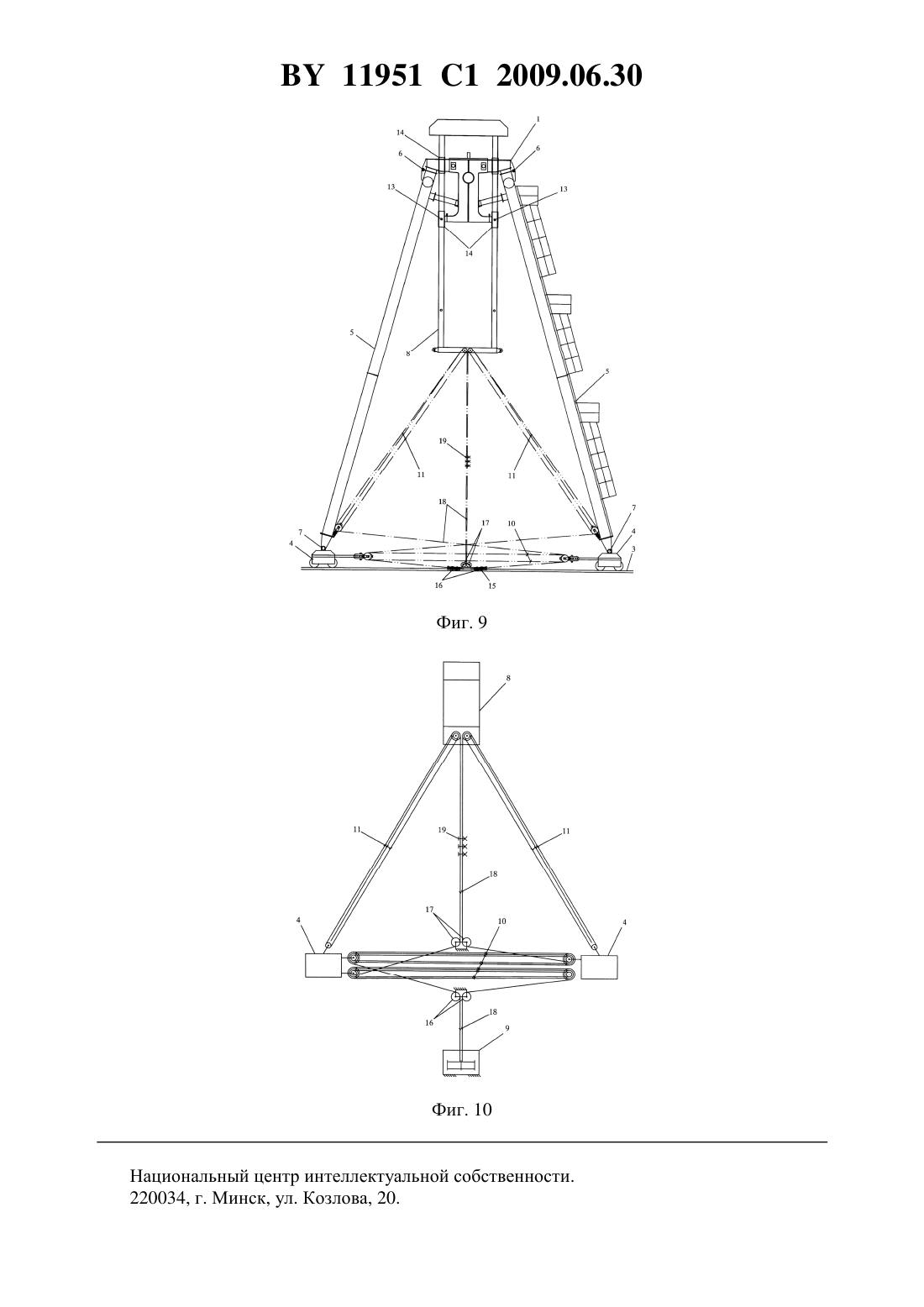

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ МОНТАЖА КОЗЛОВОГО КРАНА(71) Заявитель Цыганок Александр Иванович(72) Автор Цыганок Александр Иванович(73) Патентообладатель Цыганок Александр Иванович(57) Способ монтажа козлового крана, включающий сборку ригеля на монтажных подставках в положении, параллельном проектному, установку на рельсы кранового пути ходовых тележек, присоединение опор к ригелю верхними осевыми шарнирами и к ходовым тележкам нижними осевыми шарнирами, вертикальное закрепление двух монтажных консолей 11951 1 2009.06.30 к ригелю у опор, установку двух монтажных лебедок с подъемными полиспастами одинаковой кратности для подъема козлового крана и удерживающими полиспастами одинаковой кратности для маневренного расчаливания монтажных консолей, подъем козлового крана включением монтажных лебедок с удерживанием ригеля от перекоса в поперечном направлении с помощью монтажных консолей, жесткое соединение противоположных опор вверху с ригелем и соединение их стяжками между собой внизу, отличающийся тем, что используют монтажные консоли в виде жестких порталов, которые закрепляют к ригелю с помощью снабженных фиксаторами обойм, установленных с возможностью вертикального перемещения, каждую установленную монтажную лебедку закрепляют на загруженной балластом раме с двумя парами отводных блоков, рамы устанавливают так,чтобы закрепленные на них отводные блоки находились в плоскостях противоположных опор под ригелем, на барабане каждой монтажной лебедки закрепляют и навивают по два каната, свободные концы которых запасовывают сначала через первую пару отводных блоков на раме, затем в два подъемных полиспаста одинаковой кратности, а сбегающие с подъемных полиспастов одинаковой кратности концы канатов дополнительно запасовывают сначала через вторую пару отводных блоков на раме, затем в удерживающие полиспасты одинаковой кратности, с помощью которых соединяют нижние концы монтажных консолей и опор, причем канаты на участках между отводными блоками на рамах и удерживающими полиспастами одинаковой кратности на нижних концах монтажных консолей располагают параллельно и взаимно обездвиживают зажимами, подъемные полиспасты одинаковой кратности закрепляют наверху монтажных консолей и с их помощью осуществляют подъем ригеля на высоту, при которой угол наклона опор к горизонту обеспечивает возможность их стягивания подъемными полиспастами одинаковой кратности,последующего закрепления ригеля фиксаторами на монтажных консолях и снятия с них подъемных полиспастов одинаковой кратности, закрепление подъемных полиспастов одинаковой кратности между нижними концами противоположных опор и стягивание опор до подъема козлового крана в проектное положение при помощи подъемных полиспастов одинаковой кратности. Изобретение относится к подъемно-транспортному машиностроению, в частности к способам монтажа козловых кранов. Козловые краны используют для промышленного и гражданского строительства. Широкое применение они получили для обслуживания складов и производственных площадок. Кроме того, козловые краны используют для монтажа оборудования, укрупнительной сборки и монтажа конструкций промышленных зданий и сооружений. Козловой кран состоит из ригеля, по которому передвигается грузовая тележка. Ригель крана опирается посредством опор на ходовые тележки, установленные на рельсы кранового пути. Рельсовые пути для передвижения козлового крана укладывают, как правило,на полушпалах по гравийному или щебеночному балласту. Монтаж козловых кранов осуществляют разными способами в зависимости от их конструкции и наличия грузоподъемных средств. По одному из способов сначала монтируют и расчаливают опоры, затем на земле собирают ригель, устанавливают грузовую тележку, запасовывают грузовой полиспаст и канаты передвижения тележки. Поднимают ригель одним, двумя или более монтажными кранами в зависимости от массы ригеля и грузоподъемности монтажных кранов. При отсутствии соответствующих монтажных кранов подъем ригеля выполняют с помощью монтажной мачты, оснащенной полиспастами, лебедками и расчалками с якорями. Ригель ставят на опоры или опоры передвигают под ригель, соединяют ригель с опорами, после чего выполняют расстроповку ригеля 1. 2 11951 1 2009.06.30 Недостатками такого способа являются необходимость использования дорогостоящего крана большой грузоподъемности или сложного совместного использования нескольких грузоподъемных кранов меньшей грузоподъемности для подъема и установки ригеля на опоры, необходимость устройства якорей для расчалок, а также сложность выполнения работ на высоте при стыковке ригеля с опорами. Использование мачты для подъема ригеля целесообразно в крайних случаях, так как сопряжено с множеством дорогостоящих подготовительных работ. По другому способу ригель собирают из секций сразу в проектном положении с использованием временных монтажных опор требуемой высоты. После сборки ригеля под него подводят проектные опоры козлового крана, а временные опоры демонтируют 2. К недостаткам этого способа относится необходимость использования высоких временных монтажных опор, сложность производства сборочных работ на высоте, необходимость длительного пребывания на объекте большого монтажного крана, сложность подведения опор крана под ригель в его проектном положении. Наиболее близким по технической сущности к заявляемому является способ монтажа козлового крана, включающий сборку ригеля в положении, параллельном проектному, на высоких монтажных подставках, обеспечивающих необходимый для дальнейшего подъема козлового крана в проектное положение угла наклона опор к горизонту, установку на рельсы кранового пути ходовых тележек, присоединение опор к ригелю верхними осевыми шарнирами и к ходовым тележкам нижними осевыми шарнирами, вертикальное закрепление двух монтажных консолей к ригелю у опор, установку двух монтажных лебедок с подъемными полиспастами для подъема козлового крана и удерживающими полиспастами для маневренного расчаливания монтажных консолей, подъем козлового крана включением монтажных лебедок и стягиванием опор подъемными полиспастами с удерживанием ригеля от перекоса в поперечном направлении с помощью монтажных консолей, жесткое соединение противоположных опор вверху с ригелем и соединение их стяжками между собой внизу 3. К недостаткам известного способа относится необходимость сборки ригеля на высоких монтажных подставках, обеспечивающих возможность наклонного присоединения опор к ригелю для подъема козлового крана стягиванием опор подъемными полиспастами. Для такой сборки ригеля требуется более мощный и дорогой монтажный кран, чем для сборки на низких подставках. Изготовление, хранение и доставка на объект специальных высоких монтажных подставок требует значительных материальных затрат. Кроме того, сборка ригеля на высоких монтажных подставках является трудоемкой и связана с опасными работами на высоте. Наконец, в известном способе для создания пары удерживающих полиспастов применяют два тросовых поводка, которые прикрепляют к сбегающему концу запасованного в подъемном полиспасте троса. При этом требуется сложная запасовка сбегающего конца троса через отводные блоки на опоре и ригеле. Задачей изобретения является упрощение способа монтажа козлового крана, повышение его безопасности и надежности, а также расширение функциональных возможностей способа за счет обеспечения возможности использования его для монтажа горизонтальных пролетных строений типа галерей, мостов и т.п. Задача решена тем, что в способе монтажа козлового крана, включающем сборку ригеля крана на монтажных подставках в положении, параллельном проектному, установку на рельсы кранового пути ходовых тележек, присоединение опор к ригелю верхними осевыми шарнирами и к ходовым тележкам нижними осевыми шарнирами, вертикальное закрепление двух монтажных консолей к ригелю у опор, установку двух монтажных лебедок с подъемными полиспастами одинаковой кратности для подъема козлового крана и удерживающими полиспастами одинаковой кратности для маневренного расчаливания монтажных консолей, подъем козлового крана включением монтажных лебедок с удерживанием ригеля от перекоса в поперечном направлении с помощью монтажных консолей,3 11951 1 2009.06.30 жесткое соединение противоположных опор вверху с ригелем и соединение их стяжками между собой внизу, используют монтажные консоли в виде жестких порталов, которые закрепляют к ригелю с помощью снабженных фиксаторами обойм, установленных с возможностью вертикального перемещения, каждую монтажную лебедку закрепляют на загруженной балластом раме с двумя парами отводных блоков, рамы устанавливают так,чтобы закрепленные на них отводные блоки находились в плоскостях противоположных опор под ригелем, на барабане каждой монтажной лебедки закрепляют и навивают по два каната, свободные концы которых запасовывают сначала через первую пару отводных блоков на раме, затем в два подъемных полиспаста одинаковой кратности, а сбегающие с подъемных полиспастов одинаковой кратности концы канатов дополнительно запасовывают сначала через вторую пару отводных блоков на раме, затем в удерживающие полиспасты одинаковой кратности, с помощью которых соединяют нижние концы монтажных консолей и опор, причем канаты на участках между отводными блоками на рамах и удерживающими полиспастами одинаковой кратности на нижних концах монтажных консолей располагают параллельно и взаимно обездвиживают зажимами, подъемные полиспасты одинаковой кратности закрепляют наверху монтажных консолей и с их помощью осуществляют подъем ригеля на высоту, при которой угол наклона опор к горизонту обеспечивает возможность их стягивания подъемными полиспастами одинаковой кратности,последующего закрепления ригеля фиксаторами на монтажных консолях, снятия с монтажных консолей подъемных полиспастов одинаковой кратности, закрепления подъемных полиспастов одинаковой кратности между нижними концами противоположных опор и стягивания опор до подъема козлового крана в проектное положение при помощи подъемных полиспастов одинаковой кратности. Использование монтажных консолей в виде жестких порталов, присоединенных к ригелю с помощью снабженных фиксаторами обойм, установленных с возможностью вертикального перемещения, позволяет производить подъем ригеля на высоту, при которой угол наклона опор к горизонту обеспечивает возможность продолжить подъем козлового крана стягиванием опор подъемными полиспастами одинаковой кратности, с помощью указанных подъемных полиспастов, закрепленных наверху монтажных консолей. Это позволяет использовать при сборке ригеля невысокие монтажные подставки, что повышает безопасность способа, упрощает и удешевляет его. Закрепление каждой монтажной лебедки на загруженной балластом раме с двумя парами отводных блоков, с установкой рам так, чтобы закрепленные на них отводные блоки находились в плоскостях противоположных опор под ригелем, закрепление и навивка на барабане каждой монтажной лебедки двух канатов, свободные концы которых запасовывают сначала через первую пару отводных блоков на раме, затем в два подъемных полиспаста одинаковой кратности, а сбегающие с подъемных полиспастов концы канатов дополнительно запасовывают сначала через вторую пару отводных блоков на раме, затем в удерживающие полиспасты одинаковой кратности, с помощью которых соединяют нижние концы монтажных консолей и опор, а также параллельное расположение канатов на участках между отводными блоками на рамах и удерживающими полиспастами на нижних концах монтажных консолей и их взаимное обездвиживание зажимами обеспечивает синхронность изменения длины соответствующих пар подъемных и удерживающих полиспастов, что исключает поперечный перекос ригеля при подъеме козлового крана как при закреплении подъемных полиспастов наверху монтажных консолей, так и при их закреплении между нижними концами противоположных опор. Закрепление подъемных полиспастов одинаковой кратности наверху монтажных консолей позволяет выполнить с их помощью подъем ригеля с низких монтажных подставок на высоту, при которой угол наклона опор к горизонту обеспечивает возможность их стягивания подъемными полиспастами. 11951 1 2009.06.30 Закрепление ригеля фиксаторами на монтажных консолях позволяет снять с них подъемные полиспасты. Закрепление подъемных полиспастов одинаковой кратности между нижними концами противоположных опор позволяет продолжить подъем козлового крана стягиванием опор до подъема козлового крана в проектное положение с удерживанием ригеля от перекосов с помощью синхронно работающих удерживающих полиспастов. Сущность изобретения поясняется чертежами, где представлены на фиг. 1 - схема монтажа козлового крана, вид сверху на фиг. 2 - то же, вид спереди на фиг. 3 - то же, вид сбоку, начало подъема на фиг. 4 - то же, конец подъема на фиг. 5 - промежуточная стадия подъема козлового крана стягиванием опор полиспастами на фиг. 6 - заключительная стадия подъема козлового крана стягиванием опор полиспастами на фиг. 7 - вид сбоку после установки стяжки между опорами на фиг. 8 - схема положения монтажной консоли в начале подъема ригеля на фиг. 9 - то же, в конце подъема козлового крана на фиг. 10 - схема запасовки двух канатов с лебедки в подъемные и удерживающие полиспасты. Монтаж козлового крана начинают со сборки ригеля 1 на монтажных подставках 2 в положении, параллельном проектному. Затем на рельсы 3 кранового пути устанавливают ходовые тележки 4 и присоединяют опоры 5 к ригелю 1 верхними осевыми шарнирами 6, а к ходовым тележкам 4 - нижними осевыми шарнирами 7. К ригелю 1 у опор 5 вертикально закрепляют две монтажные консоли 8. Устанавливают две монтажные лебедки 9 с подъемными полиспастами 10 для подъема козлового крана и удерживающими полиспастами 11 для маневренного расчаливания монтажных консолей 8. Подъем козлового крана выполняют включением монтажных лебедок 9 с удерживанием ригеля 1 от перекоса в поперечном направлении с помощью монтажных консолей 8. После подъема козлового крана в проектное положение жестко соединяют противоположные опоры 5 вверху с ригелем 1, а внизу соединяют их стяжками 12 между собой. При этом монтажные консоли 8 выполняют в виде жестких порталов и присоединяют к ригелю 1 с помощью снабженных фиксаторами 13 обойм 14 с возможностью вертикального перемещения. Каждую монтажную лебедку 9 закрепляют на загруженной балластом раме 15 с двумя парами отводных блоков 16 и 17. Рамы 15 устанавливают так, чтобы закрепленные на них отводные блоки 16 и 17 находились в плоскостях противоположных опор 5 под ригелем 1. На барабане каждой монтажной лебедки 9 закрепляют и навивают по два каната 18. Свободные концы канатов 18 запасовывают сначала через первую пару отводных блоков 16 на раме 15, затем в два подъемных полиспаста 10 одинаковой кратности, а сбегающие концы канатов 18 с подъемных полиспастов одинаковой кратности 10 дополнительно запасовывают сначала через вторую пару отводных блоков 17 на раме 15, затем в удерживающие полиспасты 11 одинаковой кратности. С помощью удерживающих полиспастов одинаковой кратности 11 соединяют нижние концы монтажных консолей 8 и опор 5. Причем канаты 18 на участках между отводными блоками 17 на рамах 15 и удерживающими полиспастами 11 на нижних концах монтажных консолей 8 располагают параллельно и взаимно обездвиживают зажимами 19. Подъемные полиспасты одинаковой кратности 10 закрепляют наверху монтажных консолей 8 и с их помощью осуществляют подъем ригеля 1 на высоту, при которой угол 5 11951 1 2009.06.30 наклона опор 5 к горизонту обеспечивает возможность стягивания опор 5 подъемными полиспастами 10. Затем ригель 1 закрепляют фиксаторами 13 на обоймах 14 монтажных консолей 8. С монтажных консолей 8 снимают подъемные полиспасты 10 и закрепляют их между нижними концами противоположных опор 5. С помощью подъемных полиспастов 10 стягивают опоры 5 до подъема козлового крана в проектное положение. Предлагаемое изобретение позволяет улучшить условия безопасности, упростить, повысить надежность и расширить область применения способа монтажа козловых кранов. Экономический эффект от внедрения предлагаемого изобретения обеспечивается за счет обеспечения возможности монтажа козловых кранов без применения высоких монтажных подставок и тяжелых монтажных кранов или специальных монтажных лебедок и якорей. Кроме того, заявленный способ может быть применен для монтажа горизонтальных пролетных строений типа галерей, мостов и т.п. Источники информации 1. Соколова А.Д., Визильтер Подъемно-транспортное и такелажное оборудование для монтажа строительных конструкций. - М. Стройиздат, 1987. - С. 276-277. 2. Там же. - С. 278-279. 3.6455 С 1, 2001. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 9
