Устройство для анализа спектра излучения вещества

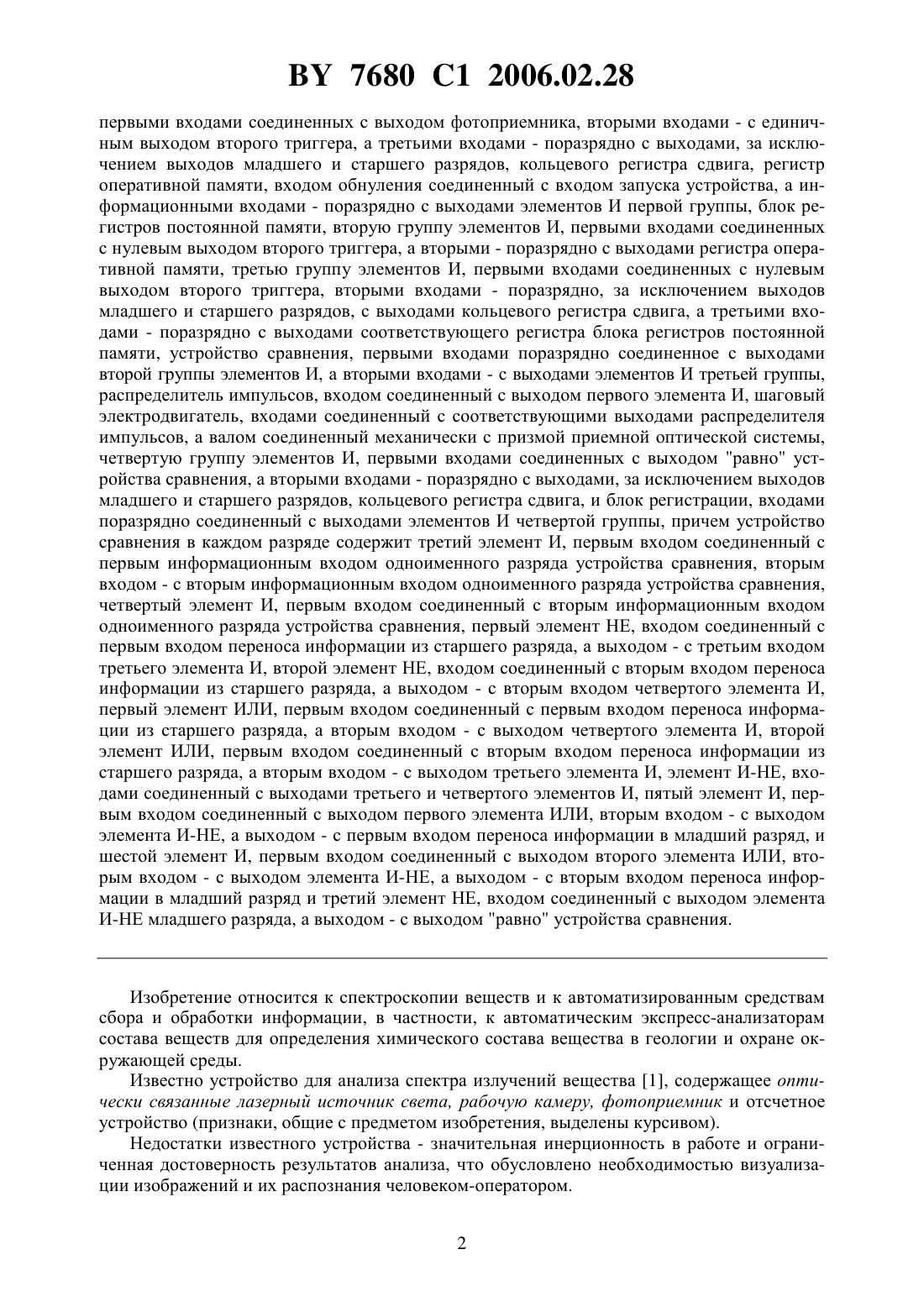

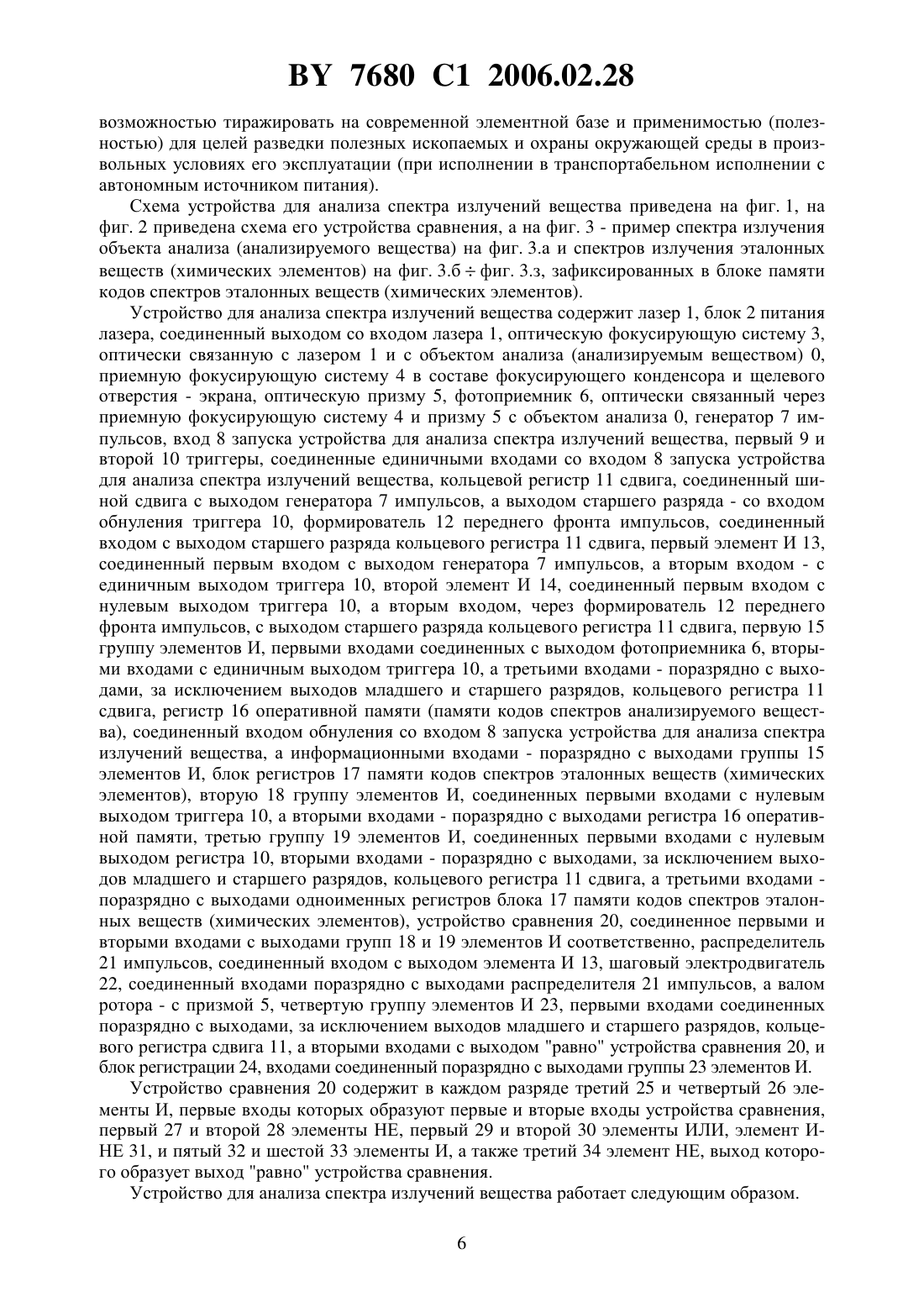

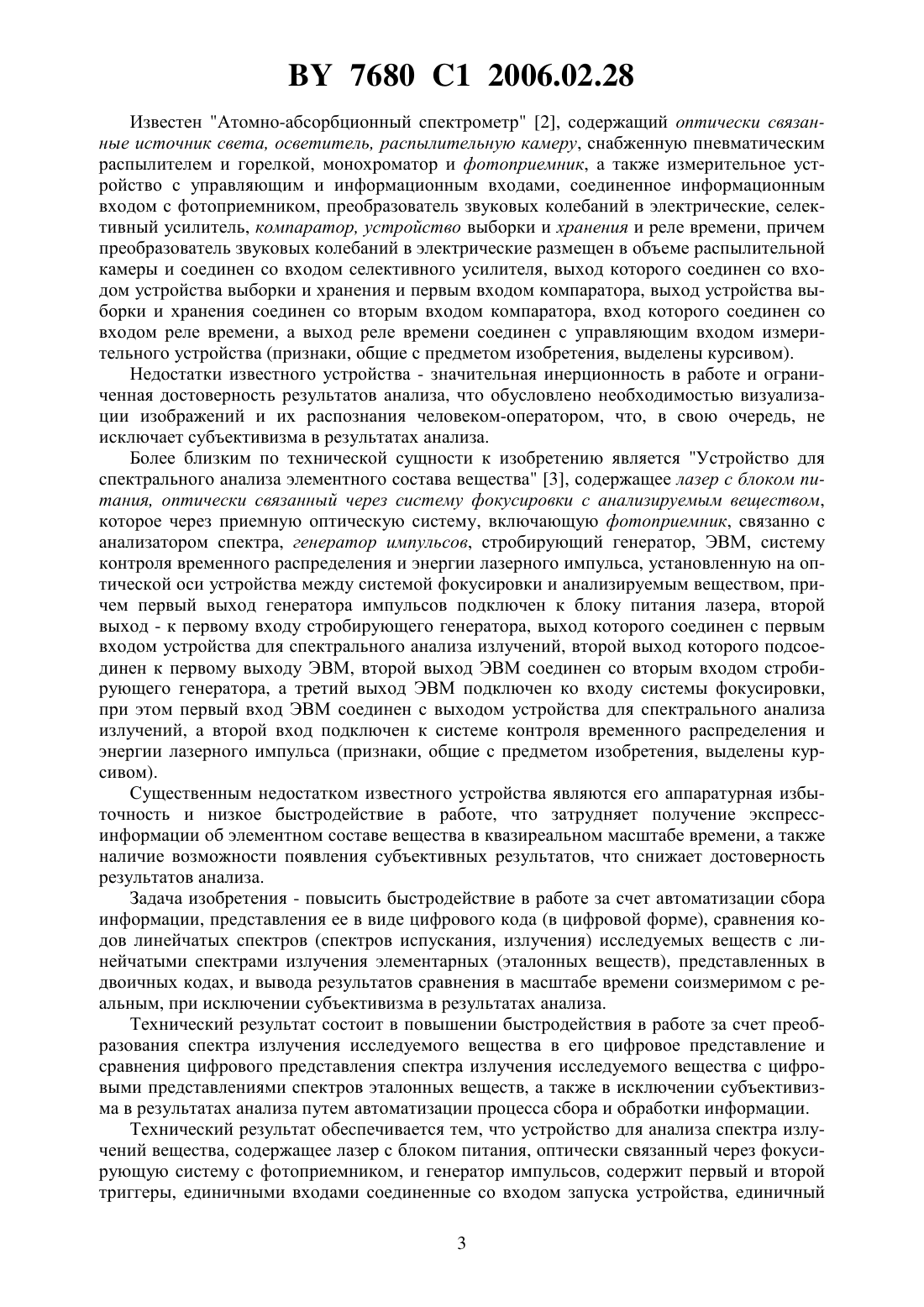

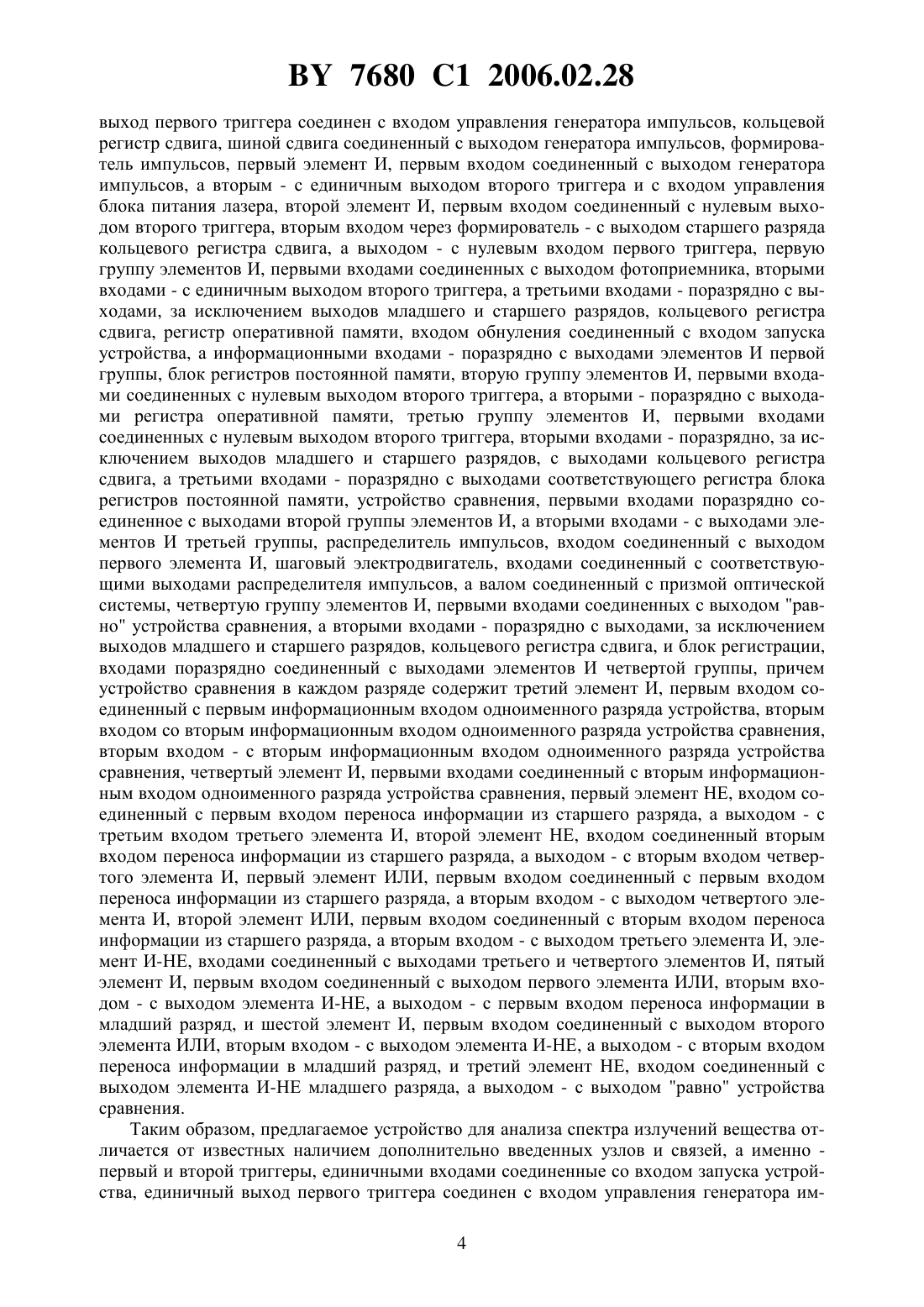

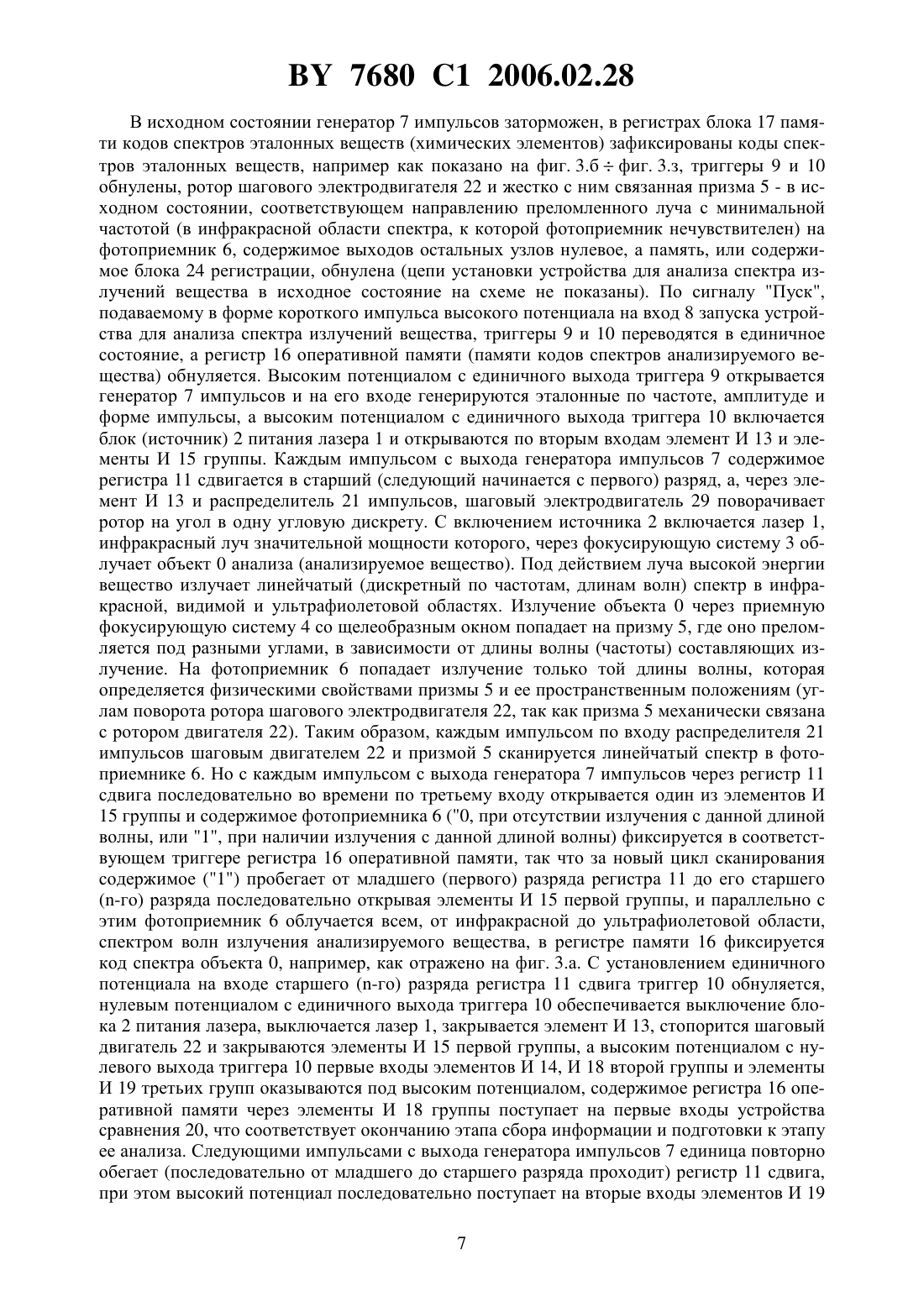

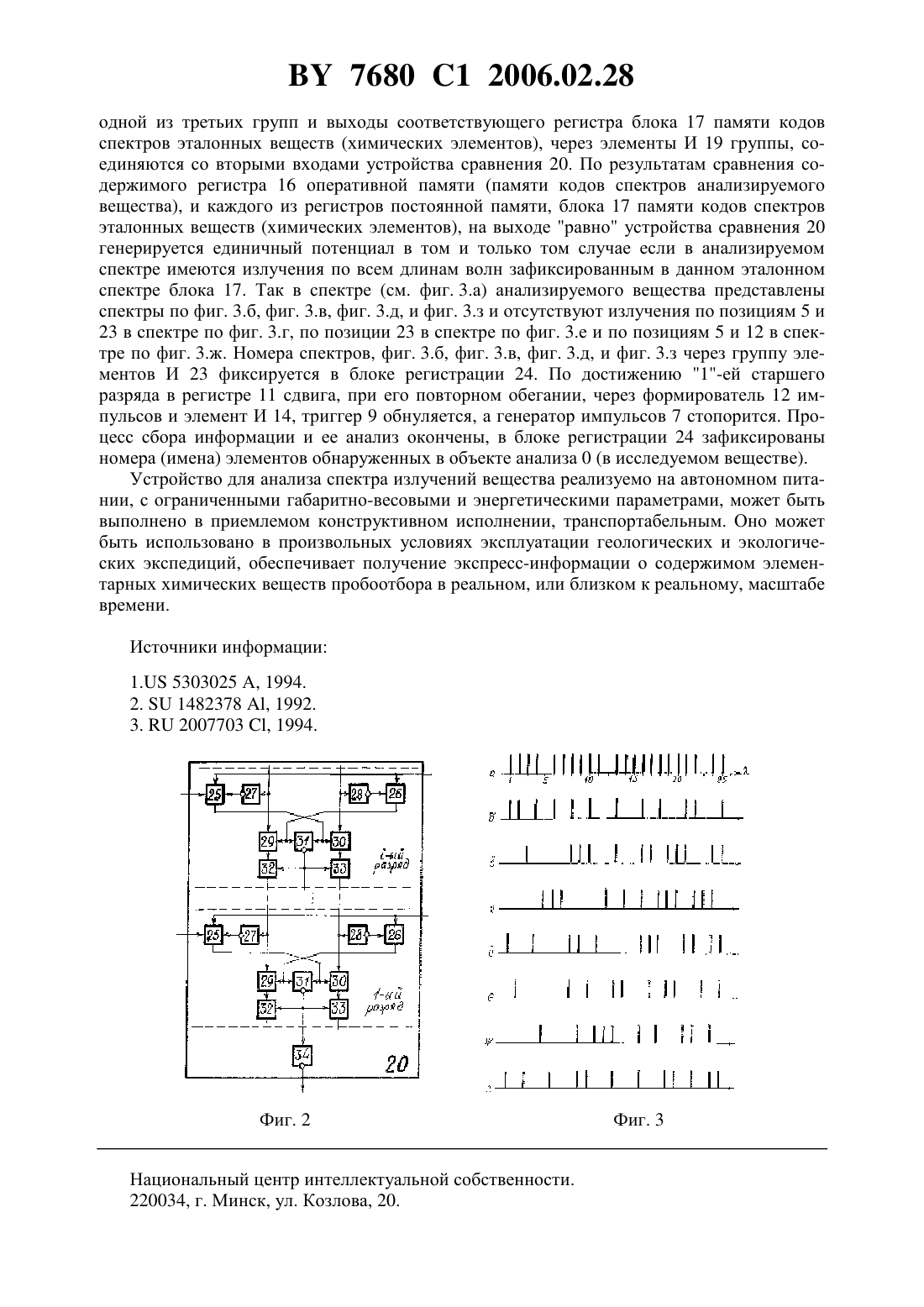

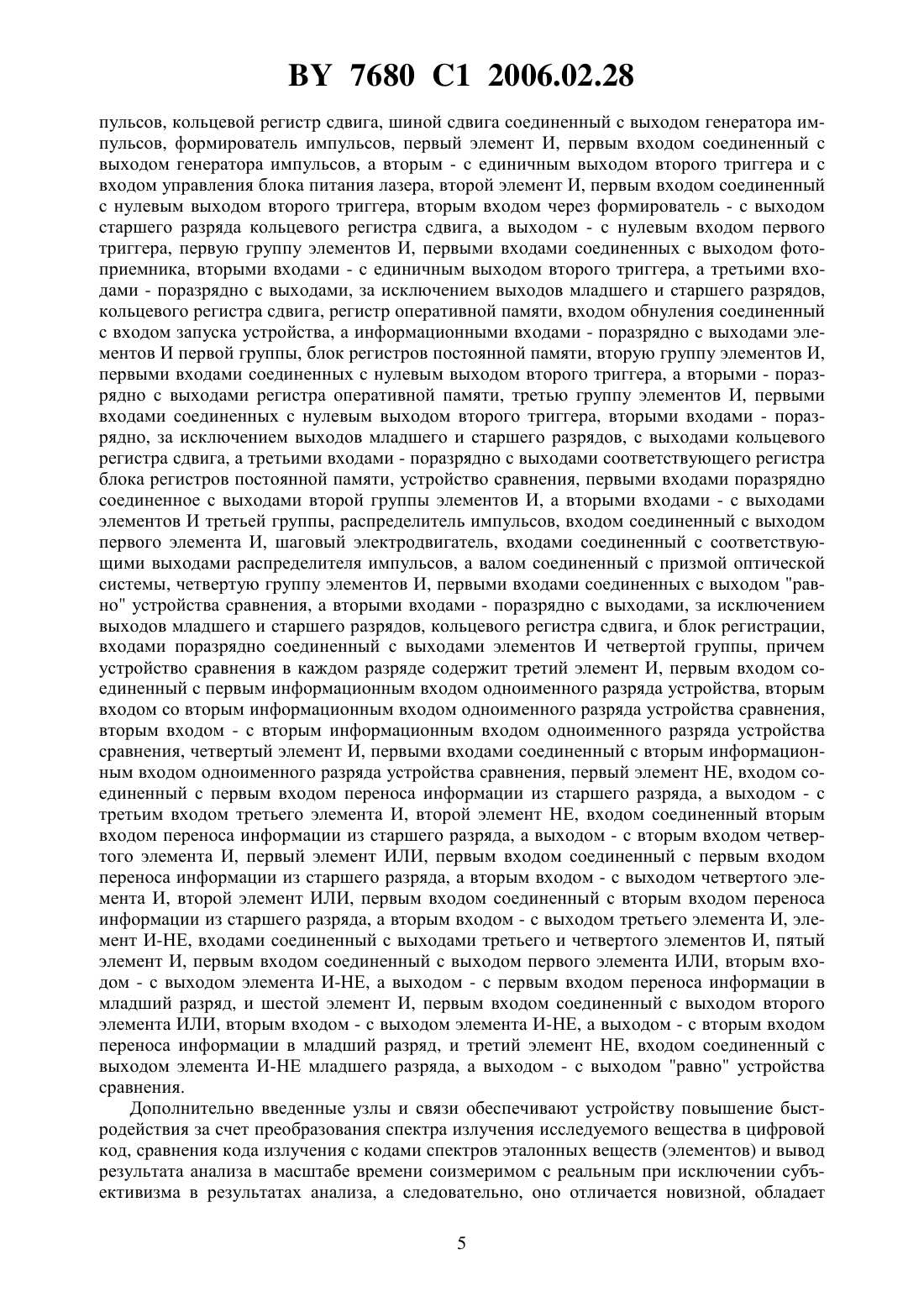

(54) УСТРОЙСТВО ДЛЯ АНАЛИЗА СПЕКТРА ИЗЛУЧЕНИЯ ВЕЩЕСТВА(71) Заявители Скубилин Михаил Демьянович Спиридонов Олег Борисович Кулиева Гюльнара Александровна(72) Авторы Скубилин Михаил Демьянович Спиридонов Олег Борисович Кулиева Гюльнара Александровна(73) Патентообладатели Скубилин Михаил Демьянович Спиридонов Олег Борисович Кулиева Гюльнара Александровна(57) Устройство для анализа спектра излучения вещества, содержащее лазер с блоком питания, оптически связанный через фокусирующую систему с объектом анализа, оптически связанного через приемную оптическую систему с фотоприемником, и генератор импульсов, отличающееся тем, что содержит первый и второй триггеры, единичными входами соединенные с входом запуска устройства, единичный выход первого триггера соединен с входом управления генератора импульсов, кольцевой регистр сдвига, шиной сдвига соединенный с выходом генератора импульсов, формирователь импульсов, первый элемент И, первым входом соединенный с выходом генератора импульсов, а вторым - с единичным выходом второго триггера и с входом управления блока питания лазера, второй элемент И, первым входом соединенный с нулевым выходом второго триггера, вторым входом через формирователь импульсов - с выходом старшего разряда кольцевого регистра сдвига, а выходом - с нулевым входом первого триггера, первую группу элементов И, Фиг. 1 7680 1 2006.02.28 первыми входами соединенных с выходом фотоприемника, вторыми входами - с единичным выходом второго триггера, а третьими входами - поразрядно с выходами, за исключением выходов младшего и старшего разрядов, кольцевого регистра сдвига, регистр оперативной памяти, входом обнуления соединенный с входом запуска устройства, а информационными входами - поразрядно с выходами элементов И первой группы, блок регистров постоянной памяти, вторую группу элементов И, первыми входами соединенных с нулевым выходом второго триггера, а вторыми - поразрядно с выходами регистра оперативной памяти, третью группу элементов И, первыми входами соединенных с нулевым выходом второго триггера, вторыми входами - поразрядно, за исключением выходов младшего и старшего разрядов, с выходами кольцевого регистра сдвига, а третьими входами - поразрядно с выходами соответствующего регистра блока регистров постоянной памяти, устройство сравнения, первыми входами поразрядно соединенное с выходами второй группы элементов И, а вторыми входами - с выходами элементов И третьей группы,распределитель импульсов, входом соединенный с выходом первого элемента И, шаговый электродвигатель, входами соединенный с соответствующими выходами распределителя импульсов, а валом соединенный механически с призмой приемной оптической системы,четвертую группу элементов И, первыми входами соединенных с выходом равно устройства сравнения, а вторыми входами - поразрядно с выходами, за исключением выходов младшего и старшего разрядов, кольцевого регистра сдвига, и блок регистрации, входами поразрядно соединенный с выходами элементов И четвертой группы, причем устройство сравнения в каждом разряде содержит третий элемент И, первым входом соединенный с первым информационным входом одноименного разряда устройства сравнения, вторым входом - с вторым информационным входом одноименного разряда устройства сравнения,четвертый элемент И, первым входом соединенный с вторым информационным входом одноименного разряда устройства сравнения, первый элемент НЕ, входом соединенный с первым входом переноса информации из старшего разряда, а выходом - с третьим входом третьего элемента И, второй элемент НЕ, входом соединенный с вторым входом переноса информации из старшего разряда, а выходом - с вторым входом четвертого элемента И,первый элемент ИЛИ, первым входом соединенный с первым входом переноса информации из старшего разряда, а вторым входом - с выходом четвертого элемента И, второй элемент ИЛИ, первым входом соединенный с вторым входом переноса информации из старшего разряда, а вторым входом - с выходом третьего элемента И, элемент И-НЕ, входами соединенный с выходами третьего и четвертого элементов И, пятый элемент И, первым входом соединенный с выходом первого элемента ИЛИ, вторым входом - с выходом элемента И-НЕ, а выходом - с первым входом переноса информации в младший разряд, и шестой элемент И, первым входом соединенный с выходом второго элемента ИЛИ, вторым входом - с выходом элемента И-НЕ, а выходом - с вторым входом переноса информации в младший разряд и третий элемент НЕ, входом соединенный с выходом элемента И-НЕ младшего разряда, а выходом - с выходом равно устройства сравнения. Изобретение относится к спектроскопии веществ и к автоматизированным средствам сбора и обработки информации, в частности, к автоматическим экспресс-анализаторам состава веществ для определения химического состава вещества в геологии и охране окружающей среды. Известно устройство для анализа спектра излучений вещества 1, содержащее оптически связанные лазерный источник света, рабочую камеру, фотоприемник и отсчетное устройство (признаки, общие с предметом изобретения, выделены курсивом). Недостатки известного устройства - значительная инерционность в работе и ограниченная достоверность результатов анализа, что обусловлено необходимостью визуализации изображений и их распознания человеком-оператором. 2 7680 1 2006.02.28 Известен Атомно-абсорбционный спектрометр 2, содержащий оптически связанные источник света, осветитель, распылительную камеру, снабженную пневматическим распылителем и горелкой, монохроматор и фотоприемник, а также измерительное устройство с управляющим и информационным входами, соединенное информационным входом с фотоприемником, преобразователь звуковых колебаний в электрические, селективный усилитель, компаратор, устройство выборки и хранения и реле времени, причем преобразователь звуковых колебаний в электрические размещен в объеме распылительной камеры и соединен со входом селективного усилителя, выход которого соединен со входом устройства выборки и хранения и первым входом компаратора, выход устройства выборки и хранения соединен со вторым входом компаратора, вход которого соединен со входом реле времени, а выход реле времени соединен с управляющим входом измерительного устройства (признаки, общие с предметом изобретения, выделены курсивом). Недостатки известного устройства - значительная инерционность в работе и ограниченная достоверность результатов анализа, что обусловлено необходимостью визуализации изображений и их распознания человеком-оператором, что, в свою очередь, не исключает субъективизма в результатах анализа. Более близким по технической сущности к изобретению является Устройство для спектрального анализа элементного состава вещества 3, содержащее лазер с блоком питания, оптически связанный через систему фокусировки с анализируемым веществом,которое через приемную оптическую систему, включающую фотоприемник, связанно с анализатором спектра, генератор импульсов, стробирующий генератор, ЭВМ, систему контроля временного распределения и энергии лазерного импульса, установленную на оптической оси устройства между системой фокусировки и анализируемым веществом, причем первый выход генератора импульсов подключен к блоку питания лазера, второй выход - к первому входу стробирующего генератора, выход которого соединен с первым входом устройства для спектрального анализа излучений, второй выход которого подсоединен к первому выходу ЭВМ, второй выход ЭВМ соединен со вторым входом стробирующего генератора, а третий выход ЭВМ подключен ко входу системы фокусировки,при этом первый вход ЭВМ соединен с выходом устройства для спектрального анализа излучений, а второй вход подключен к системе контроля временного распределения и энергии лазерного импульса (признаки, общие с предметом изобретения, выделены курсивом). Существенным недостатком известного устройства являются его аппаратурная избыточность и низкое быстродействие в работе, что затрудняет получение экспрессинформации об элементном составе вещества в квазиреальном масштабе времени, а также наличие возможности появления субъективных результатов, что снижает достоверность результатов анализа. Задача изобретения - повысить быстродействие в работе за счет автоматизации сбора информации, представления ее в виде цифрового кода (в цифровой форме), сравнения кодов линейчатых спектров (спектров испускания, излучения) исследуемых веществ с линейчатыми спектрами излучения элементарных (эталонных веществ), представленных в двоичных кодах, и вывода результатов сравнения в масштабе времени соизмеримом с реальным, при исключении субъективизма в результатах анализа. Технический результат состоит в повышении быстродействия в работе за счет преобразования спектра излучения исследуемого вещества в его цифровое представление и сравнения цифрового представления спектра излучения исследуемого вещества с цифровыми представлениями спектров эталонных веществ, а также в исключении субъективизма в результатах анализа путем автоматизации процесса сбора и обработки информации. Технический результат обеспечивается тем, что устройство для анализа спектра излучений вещества, содержащее лазер с блоком питания, оптически связанный через фокусирующую систему с фотоприемником, и генератор импульсов, содержит первый и второй триггеры, единичными входами соединенные со входом запуска устройства, единичный 3 7680 1 2006.02.28 выход первого триггера соединен с входом управления генератора импульсов, кольцевой регистр сдвига, шиной сдвига соединенный с выходом генератора импульсов, формирователь импульсов, первый элемент И, первым входом соединенный с выходом генератора импульсов, а вторым - с единичным выходом второго триггера и с входом управления блока питания лазера, второй элемент И, первым входом соединенный с нулевым выходом второго триггера, вторым входом через формирователь - с выходом старшего разряда кольцевого регистра сдвига, а выходом - с нулевым входом первого триггера, первую группу элементов И, первыми входами соединенных с выходом фотоприемника, вторыми входами - с единичным выходом второго триггера, а третьими входами - поразрядно с выходами, за исключением выходов младшего и старшего разрядов, кольцевого регистра сдвига, регистр оперативной памяти, входом обнуления соединенный с входом запуска устройства, а информационными входами - поразрядно с выходами элементов И первой группы, блок регистров постоянной памяти, вторую группу элементов И, первыми входами соединенных с нулевым выходом второго триггера, а вторыми - поразрядно с выходами регистра оперативной памяти, третью группу элементов И, первыми входами соединенных с нулевым выходом второго триггера, вторыми входами - поразрядно, за исключением выходов младшего и старшего разрядов, с выходами кольцевого регистра сдвига, а третьими входами - поразрядно с выходами соответствующего регистра блока регистров постоянной памяти, устройство сравнения, первыми входами поразрядно соединенное с выходами второй группы элементов И, а вторыми входами - с выходами элементов И третьей группы, распределитель импульсов, входом соединенный с выходом первого элемента И, шаговый электродвигатель, входами соединенный с соответствующими выходами распределителя импульсов, а валом соединенный с призмой оптической системы, четвертую группу элементов И, первыми входами соединенных с выходом равно устройства сравнения, а вторыми входами - поразрядно с выходами, за исключением выходов младшего и старшего разрядов, кольцевого регистра сдвига, и блок регистрации,входами поразрядно соединенный с выходами элементов И четвертой группы, причем устройство сравнения в каждом разряде содержит третий элемент И, первым входом соединенный с первым информационным входом одноименного разряда устройства, вторым входом со вторым информационным входом одноименного разряда устройства сравнения,вторым входом - с вторым информационным входом одноименного разряда устройства сравнения, четвертый элемент И, первыми входами соединенный с вторым информационным входом одноименного разряда устройства сравнения, первый элемент НЕ, входом соединенный с первым входом переноса информации из старшего разряда, а выходом - с третьим входом третьего элемента И, второй элемент НЕ, входом соединенный вторым входом переноса информации из старшего разряда, а выходом - с вторым входом четвертого элемента И, первый элемент ИЛИ, первым входом соединенный с первым входом переноса информации из старшего разряда, а вторым входом - с выходом четвертого элемента И, второй элемент ИЛИ, первым входом соединенный с вторым входом переноса информации из старшего разряда, а вторым входом - с выходом третьего элемента И, элемент И-НЕ, входами соединенный с выходами третьего и четвертого элементов И, пятый элемент И, первым входом соединенный с выходом первого элемента ИЛИ, вторым входом - с выходом элемента И-НЕ, а выходом - с первым входом переноса информации в младший разряд, и шестой элемент И, первым входом соединенный с выходом второго элемента ИЛИ, вторым входом - с выходом элемента И-НЕ, а выходом - с вторым входом переноса информации в младший разряд, и третий элемент НЕ, входом соединенный с выходом элемента И-НЕ младшего разряда, а выходом - с выходом равно устройства сравнения. Таким образом, предлагаемое устройство для анализа спектра излучений вещества отличается от известных наличием дополнительно введенных узлов и связей, а именно первый и второй триггеры, единичными входами соединенные со входом запуска устройства, единичный выход первого триггера соединен с входом управления генератора им 4 7680 1 2006.02.28 пульсов, кольцевой регистр сдвига, шиной сдвига соединенный с выходом генератора импульсов, формирователь импульсов, первый элемент И, первым входом соединенный с выходом генератора импульсов, а вторым - с единичным выходом второго триггера и с входом управления блока питания лазера, второй элемент И, первым входом соединенный с нулевым выходом второго триггера, вторым входом через формирователь - с выходом старшего разряда кольцевого регистра сдвига, а выходом - с нулевым входом первого триггера, первую группу элементов И, первыми входами соединенных с выходом фотоприемника, вторыми входами - с единичным выходом второго триггера, а третьими входами - поразрядно с выходами, за исключением выходов младшего и старшего разрядов,кольцевого регистра сдвига, регистр оперативной памяти, входом обнуления соединенный с входом запуска устройства, а информационными входами - поразрядно с выходами элементов И первой группы, блок регистров постоянной памяти, вторую группу элементов И,первыми входами соединенных с нулевым выходом второго триггера, а вторыми - поразрядно с выходами регистра оперативной памяти, третью группу элементов И, первыми входами соединенных с нулевым выходом второго триггера, вторыми входами - поразрядно, за исключением выходов младшего и старшего разрядов, с выходами кольцевого регистра сдвига, а третьими входами - поразрядно с выходами соответствующего регистра блока регистров постоянной памяти, устройство сравнения, первыми входами поразрядно соединенное с выходами второй группы элементов И, а вторыми входами - с выходами элементов И третьей группы, распределитель импульсов, входом соединенный с выходом первого элемента И, шаговый электродвигатель, входами соединенный с соответствующими выходами распределителя импульсов, а валом соединенный с призмой оптической системы, четвертую группу элементов И, первыми входами соединенных с выходом равно устройства сравнения, а вторыми входами - поразрядно с выходами, за исключением выходов младшего и старшего разрядов, кольцевого регистра сдвига, и блок регистрации,входами поразрядно соединенный с выходами элементов И четвертой группы, причем устройство сравнения в каждом разряде содержит третий элемент И, первым входом соединенный с первым информационным входом одноименного разряда устройства, вторым входом со вторым информационным входом одноименного разряда устройства сравнения,вторым входом - с вторым информационным входом одноименного разряда устройства сравнения, четвертый элемент И, первыми входами соединенный с вторым информационным входом одноименного разряда устройства сравнения, первый элемент НЕ, входом соединенный с первым входом переноса информации из старшего разряда, а выходом - с третьим входом третьего элемента И, второй элемент НЕ, входом соединенный вторым входом переноса информации из старшего разряда, а выходом - с вторым входом четвертого элемента И, первый элемент ИЛИ, первым входом соединенный с первым входом переноса информации из старшего разряда, а вторым входом - с выходом четвертого элемента И, второй элемент ИЛИ, первым входом соединенный с вторым входом переноса информации из старшего разряда, а вторым входом - с выходом третьего элемента И, элемент И-НЕ, входами соединенный с выходами третьего и четвертого элементов И, пятый элемент И, первым входом соединенный с выходом первого элемента ИЛИ, вторым входом - с выходом элемента И-НЕ, а выходом - с первым входом переноса информации в младший разряд, и шестой элемент И, первым входом соединенный с выходом второго элемента ИЛИ, вторым входом - с выходом элемента И-НЕ, а выходом - с вторым входом переноса информации в младший разряд, и третий элемент НЕ, входом соединенный с выходом элемента И-НЕ младшего разряда, а выходом - с выходом равно устройства сравнения. Дополнительно введенные узлы и связи обеспечивают устройству повышение быстродействия за счет преобразования спектра излучения исследуемого вещества в цифровой код, сравнения кода излучения с кодами спектров эталонных веществ (элементов) и вывод результата анализа в масштабе времени соизмеримом с реальным при исключении субъективизма в результатах анализа, а следовательно, оно отличается новизной, обладает 5 7680 1 2006.02.28 возможностью тиражировать на современной элементной базе и применимостью (полезностью) для целей разведки полезных ископаемых и охраны окружающей среды в произвольных условиях его эксплуатации (при исполнении в транспортабельном исполнении с автономным источником питания). Схема устройства для анализа спектра излучений вещества приведена на фиг. 1, на фиг. 2 приведена схема его устройства сравнения, а на фиг. 3 - пример спектра излучения объекта анализа (анализируемого вещества) на фиг. 3.а и спектров излучения эталонных веществ (химических элементов) на фиг. 3.бфиг. 3.з, зафиксированных в блоке памяти кодов спектров эталонных веществ (химических элементов). Устройство для анализа спектра излучений вещества содержит лазер 1, блок 2 питания лазера, соединенный выходом со входом лазера 1, оптическую фокусирующую систему 3,оптически связанную с лазером 1 и с объектом анализа (анализируемым веществом) 0,приемную фокусирующую систему 4 в составе фокусирующего конденсора и щелевого отверстия - экрана, оптическую призму 5, фотоприемник 6, оптически связанный через приемную фокусирующую систему 4 и призму 5 с объектом анализа 0, генератор 7 импульсов, вход 8 запуска устройства для анализа спектра излучений вещества, первый 9 и второй 10 триггеры, соединенные единичными входами со входом 8 запуска устройства для анализа спектра излучений вещества, кольцевой регистр 11 сдвига, соединенный шиной сдвига с выходом генератора 7 импульсов, а выходом старшего разряда - со входом обнуления триггера 10, формирователь 12 переднего фронта импульсов, соединенный входом с выходом старшего разряда кольцевого регистра 11 сдвига, первый элемент И 13,соединенный первым входом с выходом генератора 7 импульсов, а вторым входом - с единичным выходом триггера 10, второй элемент И 14, соединенный первым входом с нулевым выходом триггера 10, а вторым входом, через формирователь 12 переднего фронта импульсов, с выходом старшего разряда кольцевого регистра 11 сдвига, первую 15 группу элементов И, первыми входами соединенных с выходом фотоприемника 6, вторыми входами с единичным выходом триггера 10, а третьими входами - поразрядно с выходами, за исключением выходов младшего и старшего разрядов, кольцевого регистра 11 сдвига, регистр 16 оперативной памяти (памяти кодов спектров анализируемого вещества), соединенный входом обнуления со входом 8 запуска устройства для анализа спектра излучений вещества, а информационными входами - поразрядно с выходами группы 15 элементов И, блок регистров 17 памяти кодов спектров эталонных веществ (химических элементов), вторую 18 группу элементов И, соединенных первыми входами с нулевым выходом триггера 10, а вторыми входами - поразрядно с выходами регистра 16 оперативной памяти, третью группу 19 элементов И, соединенных первыми входами с нулевым выходом регистра 10, вторыми входами - поразрядно с выходами, за исключением выходов младшего и старшего разрядов, кольцевого регистра 11 сдвига, а третьими входами поразрядно с выходами одноименных регистров блока 17 памяти кодов спектров эталонных веществ (химических элементов), устройство сравнения 20, соединенное первыми и вторыми входами с выходами групп 18 и 19 элементов И соответственно, распределитель 21 импульсов, соединенный входом с выходом элемента И 13, шаговый электродвигатель 22, соединенный входами поразрядно с выходами распределителя 21 импульсов, а валом ротора - с призмой 5, четвертую группу элементов И 23, первыми входами соединенных поразрядно с выходами, за исключением выходов младшего и старшего разрядов, кольцевого регистра сдвига 11, а вторыми входами с выходом равно устройства сравнения 20, и блок регистрации 24, входами соединенный поразрядно с выходами группы 23 элементов И. Устройство сравнения 20 содержит в каждом разряде третий 25 и четвертый 26 элементы И, первые входы которых образуют первые и вторые входы устройства сравнения,первый 27 и второй 28 элементы НЕ, первый 29 и второй 30 элементы ИЛИ, элемент ИНЕ 31, и пятый 32 и шестой 33 элементы И, а также третий 34 элемент НЕ, выход которого образует выход равно устройства сравнения. Устройство для анализа спектра излучений вещества работает следующим образом. 6 7680 1 2006.02.28 В исходном состоянии генератор 7 импульсов заторможен, в регистрах блока 17 памяти кодов спектров эталонных веществ (химических элементов) зафиксированы коды спектров эталонных веществ, например как показано на фиг. 3.бфиг. 3.з, триггеры 9 и 10 обнулены, ротор шагового электродвигателя 22 и жестко с ним связанная призма 5 - в исходном состоянии, соответствующем направлению преломленного луча с минимальной частотой (в инфракрасной области спектра, к которой фотоприемник нечувствителен) на фотоприемник 6, содержимое выходов остальных узлов нулевое, а память, или содержимое блока 24 регистрации, обнулена (цепи установки устройства для анализа спектра излучений вещества в исходное состояние на схеме не показаны). По сигналу Пуск,подаваемому в форме короткого импульса высокого потенциала на вход 8 запуска устройства для анализа спектра излучений вещества, триггеры 9 и 10 переводятся в единичное состояние, а регистр 16 оперативной памяти (памяти кодов спектров анализируемого вещества) обнуляется. Высоким потенциалом с единичного выхода триггера 9 открывается генератор 7 импульсов и на его входе генерируются эталонные по частоте, амплитуде и форме импульсы, а высоким потенциалом с единичного выхода триггера 10 включается блок (источник) 2 питания лазера 1 и открываются по вторым входам элемент И 13 и элементы И 15 группы. Каждым импульсом с выхода генератора импульсов 7 содержимое регистра 11 сдвигается в старший (следующий начинается с первого) разряд, а, через элемент И 13 и распределитель 21 импульсов, шаговый электродвигатель 29 поворачивает ротор на угол в одну угловую дискрету. С включением источника 2 включается лазер 1,инфракрасный луч значительной мощности которого, через фокусирующую систему 3 облучает объект 0 анализа (анализируемое вещество). Под действием луча высокой энергии вещество излучает линейчатый (дискретный по частотам, длинам волн) спектр в инфракрасной, видимой и ультрафиолетовой областях. Излучение объекта 0 через приемную фокусирующую систему 4 со щелеобразным окном попадает на призму 5, где оно преломляется под разными углами, в зависимости от длины волны (частоты) составляющих излучение. На фотоприемник 6 попадает излучение только той длины волны, которая определяется физическими свойствами призмы 5 и ее пространственным положениям (углам поворота ротора шагового электродвигателя 22, так как призма 5 механически связана с ротором двигателя 22). Таким образом, каждым импульсом по входу распределителя 21 импульсов шаговым двигателем 22 и призмой 5 сканируется линейчатый спектр в фотоприемнике 6. Но с каждым импульсом с выхода генератора 7 импульсов через регистр 11 сдвига последовательно во времени по третьему входу открывается один из элементов И 15 группы и содержимое фотоприемника 6 (0, при отсутствии излучения с данной длиной волны, или 1, при наличии излучения с данной длиной волны) фиксируется в соответствующем триггере регистра 16 оперативной памяти, так что за новый цикл сканирования содержимое (1) пробегает от младшего (первого) разряда регистра 11 до его старшего(-го) разряда последовательно открывая элементы И 15 первой группы, и параллельно с этим фотоприемник 6 облучается всем, от инфракрасной до ультрафиолетовой области,спектром волн излучения анализируемого вещества, в регистре памяти 16 фиксируется код спектра объекта 0, например, как отражено на фиг. 3.а. С установлением единичного потенциала на входе старшего (-го) разряда регистра 11 сдвига триггер 10 обнуляется,нулевым потенциалом с единичного выхода триггера 10 обеспечивается выключение блока 2 питания лазера, выключается лазер 1, закрывается элемент И 13, стопорится шаговый двигатель 22 и закрываются элементы И 15 первой группы, а высоким потенциалом с нулевого выхода триггера 10 первые входы элементов И 14, И 18 второй группы и элементы И 19 третьих групп оказываются под высоким потенциалом, содержимое регистра 16 оперативной памяти через элементы И 18 группы поступает на первые входы устройства сравнения 20, что соответствует окончанию этапа сбора информации и подготовки к этапу ее анализа. Следующими импульсами с выхода генератора импульсов 7 единица повторно обегает (последовательно от младшего до старшего разряда проходит) регистр 11 сдвига,при этом высокий потенциал последовательно поступает на вторые входы элементов И 19 7 7680 1 2006.02.28 одной из третьих групп и выходы соответствующего регистра блока 17 памяти кодов спектров эталонных веществ (химических элементов), через элементы И 19 группы, соединяются со вторыми входами устройства сравнения 20. По результатам сравнения содержимого регистра 16 оперативной памяти (памяти кодов спектров анализируемого вещества), и каждого из регистров постоянной памяти, блока 17 памяти кодов спектров эталонных веществ (химических элементов), на выходе равно устройства сравнения 20 генерируется единичный потенциал в том и только том случае если в анализируемом спектре имеются излучения по всем длинам волн зафиксированным в данном эталонном спектре блока 17. Так в спектре (см. фиг. 3.а) анализируемого вещества представлены спектры по фиг. 3.б, фиг. 3.в, фиг. 3.д, и фиг. 3.з и отсутствуют излучения по позициям 5 и 23 в спектре по фиг. 3.г, по позиции 23 в спектре по фиг. 3.е и по позициям 5 и 12 в спектре по фиг. 3.ж. Номера спектров, фиг. 3.б, фиг. 3.в, фиг. 3.д, и фиг. 3.з через группу элементов И 23 фиксируется в блоке регистрации 24. По достижению 1-ей старшего разряда в регистре 11 сдвига, при его повторном обегании, через формирователь 12 импульсов и элемент И 14, триггер 9 обнуляется, а генератор импульсов 7 стопорится. Процесс сбора информации и ее анализ окончены, в блоке регистрации 24 зафиксированы номера (имена) элементов обнаруженных в объекте анализа 0 (в исследуемом веществе). Устройство для анализа спектра излучений вещества реализуемо на автономном питании, с ограниченными габаритно-весовыми и энергетическими параметрами, может быть выполнено в приемлемом конструктивном исполнении, транспортабельным. Оно может быть использовано в произвольных условиях эксплуатации геологических и экологических экспедиций, обеспечивает получение экспресс-информации о содержимом элементарных химических веществ пробоотбора в реальном, или близком к реальному, масштабе времени. Источники информации 1. 5303025 А, 1994. 2.1482378 , 1992. 3.2007703 , 1994. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
