Брикет модификатор-раскислитель для внепечной обработки чугуна и стали

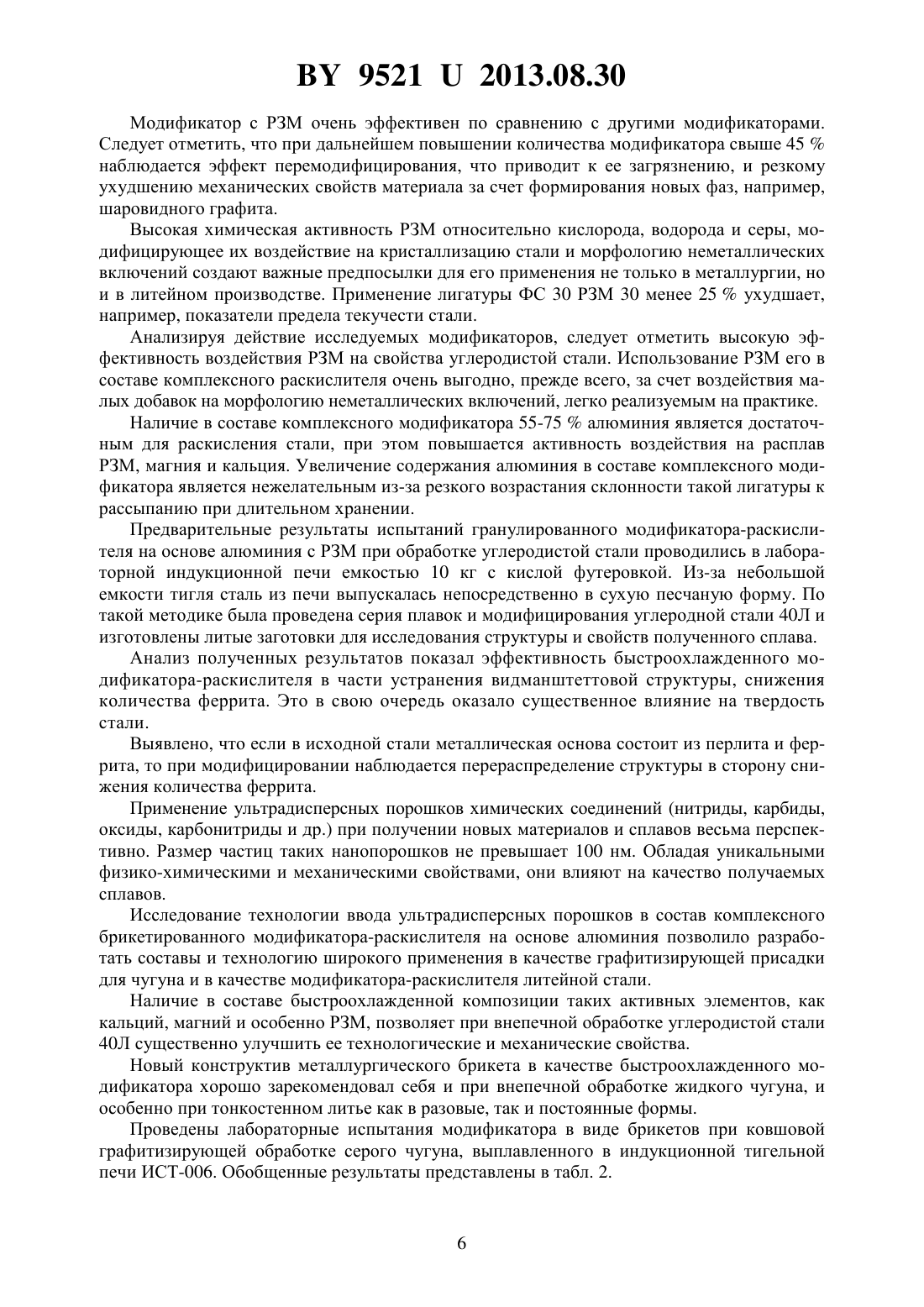

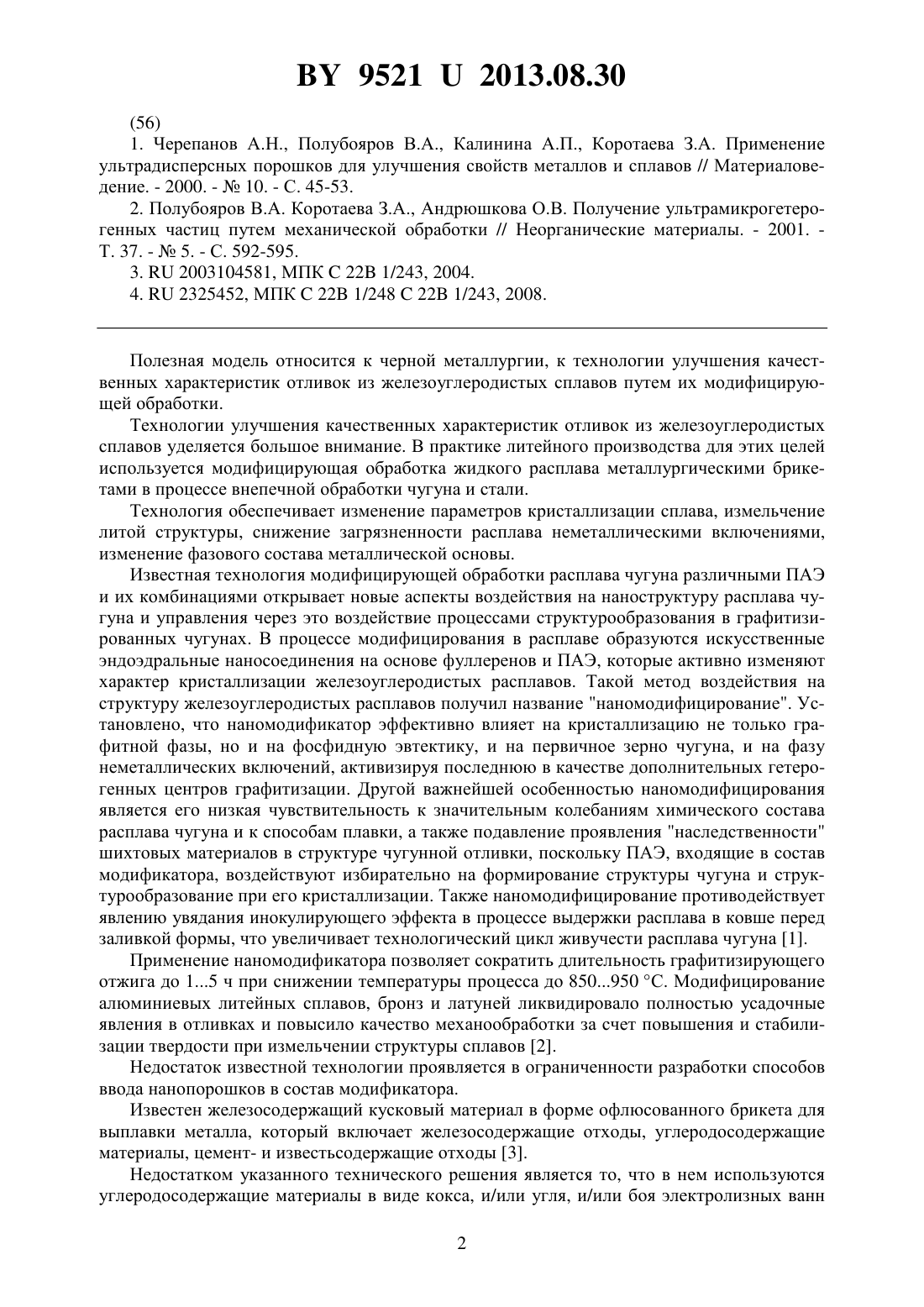

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БРИКЕТ МОДИФИКАТОР-РАСКИСЛИТЕЛЬ ДЛЯ ВНЕПЕЧНОЙ ОБРАБОТКИ ЧУГУНА И СТАЛИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Слуцкий Анатолий Григорьевич Калиниченко Александр Сергеевич Шейнерт Виктор Александрович Сметкин Валерий Александрович Кривопуст Александр Александрович Хлебцевич Всеволод Алексеевич(73) Патентообладатель Белорусский национальный технический университет(57) 1. Брикет модификатор-раскислитель для внепечной обработки чугуна и стали, фасонный корпус которого образован матрицей на основе связующего материала и дисперсного металлического порошка соединения активных элементов, отличающийся тем, что в корпус брикета в качестве связующего материала введен порошок алюминия дисперсностью 0,063-0,02 мм, железосодержащая измельченная лигатура типа ФС 30 РЗМ 30, а в качестве соединения активных элементов введен порошок на основе ультрадисперсного нитрида титана фракцией 1-50 ннм. 2. Металлургический брикет по п. 1, отличающийся тем, что оболочка корпуса образована соединением порошка алюминия и ФС 30 РЗМ 30 и насыщена дискретно распределенными частицами ультрадисперсного порошка нитрида титана.(56) 1. Черепанов А.Н., Полубояров В.А., Калинина А.П., Коротаева З.А. Применение ультрадисперсных порошков для улучшения свойств металлов и сплавов // Материаловедение. - 2000. -10. - С. 45-53. 2. Полубояров В.А. Коротаева З.А., Андрюшкова О.В. Получение ультрамикрогетерогенных частиц путем механической обработки // Неорганические материалы. - 2001. Т. 37. -5. - С. 592-595. 3.2003104581, МПК 22 1/243, 2004. 4.2325452, МПК 22 1/24822 1/243, 2008. Полезная модель относится к черной металлургии, к технологии улучшения качественных характеристик отливок из железоуглеродистых сплавов путем их модифицирующей обработки. Технологии улучшения качественных характеристик отливок из железоуглеродистых сплавов уделяется большое внимание. В практике литейного производства для этих целей используется модифицирующая обработка жидкого расплава металлургическими брикетами в процессе внепечной обработки чугуна и стали. Технология обеспечивает изменение параметров кристаллизации сплава, измельчение литой структуры, снижение загрязненности расплава неметаллическими включениями,изменение фазового состава металлической основы. Известная технология модифицирующей обработки расплава чугуна различными ПАЭ и их комбинациями открывает новые аспекты воздействия на наноструктуру расплава чугуна и управления через это воздействие процессами структурообразования в графитизированных чугунах. В процессе модифицирования в расплаве образуются искусственные эндоэдральные наносоединения на основе фуллеренов и ПАЭ, которые активно изменяют характер кристаллизации железоуглеродистых расплавов. Такой метод воздействия на структуру железоуглеродистых расплавов получил название наномодифицирование. Установлено, что наномодификатор эффективно влияет на кристаллизацию не только графитной фазы, но и на фосфидную эвтектику, и на первичное зерно чугуна, и на фазу неметаллических включений, активизируя последнюю в качестве дополнительных гетерогенных центров графитизации. Другой важнейшей особенностью наномодифицирования является его низкая чувствительность к значительным колебаниям химического состава расплава чугуна и к способам плавки, а также подавление проявления наследственности шихтовых материалов в структуре чугунной отливки, поскольку ПАЭ, входящие в состав модификатора, воздействуют избирательно на формирование структуры чугуна и структурообразование при его кристаллизации. Также наномодифицирование противодействует явлению увядания инокулирующего эффекта в процессе выдержки расплава в ковше перед заливкой формы, что увеличивает технологический цикл живучести расплава чугуна 1. Применение наномодификатора позволяет сократить длительность графитизирующего отжига до 15 ч при снижении температуры процесса до 850950 С. Модифицирование алюминиевых литейных сплавов, бронз и латуней ликвидировало полностью усадочные явления в отливках и повысило качество механообработки за счет повышения и стабилизации твердости при измельчении структуры сплавов 2. Недостаток известной технологии проявляется в ограниченности разработки способов ввода нанопорошков в состав модификатора. Известен железосодержащий кусковый материал в форме офлюсованного брикета для выплавки металла, который включает железосодержащие отходы, углеродосодержащие материалы, цемент- и известьсодержащие отходы 3. Недостатком указанного технического решения является то, что в нем используются углеродосодержащие материалы в виде кокса, и/или угля, и/или боя электролизных ванн 2 95212013.08.30 для производства алюминия, и/или шламы и пыли, а также известьсодержащие отходы,поэтому его нерационально использовать в вагранке из-за большого выхода шлака, что приводит к снижению температуры чугуна в процессе плавки и перерасходу металлургического кокса. В вагранке в чугунной шихте должно быть как можно меньше неметаллических включений во избежание снижения КПД процесса плавления. Увеличение содержания флюсующей извести более 10 ведет к снижению качества плавки из-за выделения водорода из известьсодержащих. Использование цемента более 10 уже не приводит к заметному связующему эффекту и увеличению прочности брикетов, к тому же значительно увеличивает себестоимость изготовления брикетов вследствие высокой цены цемента. Ближайшим техническим решением, принятым в качестве прототипа, является конструкция брикета модификатора-раскислителя для выплавки чугуна и стали, фасонный многогранный или цилиндрический корпус которого образован матрицей на основе дисперсного металлического порошка на основе стружки, связующего материала и шлама. В качестве связующего содержит минеральный цемент, и/или глиноземистый цемент,и/или высокоглиноземистый цемент, при этом соотношение компонентов составляет,мас.чугунная стружка 75-88, ферросплавы 1-15, связующее 11-25 размер частиц стружки составляет 0,5-2 мм 4. Использование в качестве минерального связующего цемента, и/или глиноземистого цемента, и/или высокоглиноземистого цемента обеспечивает пластичность смеси и возможность получить из нее офлюсованные чугунные брикетированные прессовки, т.к. содержащаяся в минеральном связующемявляется флюсом. Недостаток известного брикета проявляется в том, что использование связующего на основе цемента обеспечивает пластичность смеси, что технологично для прессования прессовки, но не обеспечивает требуемую прочность брикета, например, при его длительном хранении или при транспортировании металлургическим агрегатом. Известные источники технологии позволяют осуществлять практику ультрамикрогетерогенного модифицирования сплавов, однако не решают промышленно вопрос разработки способов ввода нанопорошков в состав модификатора. Технической задачей, решаемой полезной моделью, является повышение эффективности модификатора-раскислителя на основе алюминия путем получения офлюсованного металлургического брикета заданного типоразмера, повышенной прочности для внепечной обработки чугуна и стали за счет введения в его состав дисперсных соединений активных элементов. Поставленная задача решена тем, что в брикете модификаторе-раскислителе для внепечной обработки чугуна и стали, фасонный корпус которого образован матрицей на основе дисперсного металлического порошка и связующего материала, согласно полезной модели, в корпус брикета в качестве связующего материала введен порошок алюминия дисперсностью 0,063-0,02 мм, железосодержащая измельченная лигатура типа ФС 30 РЗМ 30,а в качестве соединения активных элементов введен порошок на основе ультрадисперсного нитрида титана фракцией 1-50 ннм. В брикете корпус оснащен оболочкой на основе соединения порошка алюминия и ФС 30 РЗМ 30 и насыщенной дискретно распределенными частицами ультрадисперсного порошка нитрида титана. Технический результат изобретения характеризует повышение эффективности модифицирования чугуна и стали и снижение расхода материалов путем создания центров кристаллизации на основе нитрида титана. Полезная модель поясняется фигурами, где фиг. 1 - общий вид конструкции металлургического брикета модификатора-раскислителя для внепечной обработки чугуна и стали с фасонным цилиндрическим корпусом, фиг. 2 - общий вид конструкции брикета с фасонным многогранным корпусом. 3 95212013.08.30 В брикете 1 модификаторе-раскислителе для внепечной обработки чугуна и стали фасонный корпус 2 образован матрицей на основе связующего материала 3 и дисперсного металлического порошка 4 соединения активных элементов. В корпус 2 брикета 1 в качестве связующего материала 3 введен порошок алюминия 0,063-0,02 мм, железосодержащая измельченная лигатура 5 типа ФС 30 РЗМ 30, а в качестве дисперсного порошка 4 соединения активных элементов введен ультрадисперсный порошок на основе нитрида титана фракцией 1-50 ннм при следующем соотношении компонентов (мас. ) порошок алюминия 55-75 железосодержащая измельченная лигатура ФС 30 РЗМ 30 25-45 ультрадисперсный порошок нитрида титана 1,5-9,0. Оболочка 6 корпуса 2 металлургического брикета 1, образованная соединением порошка 3 алюминия и ФС 30 РЗМ 30, насыщена дискретно, может быть с выходами на поверхность брикета 1 распределенными частицами ультрадисперсного порошка 4 нитрида титана. Брикет 1 изготавливают следующим путем. Предварительно компоненты порошок 3 алюминия, железосодержащая измельченная лигатура 5 типа ФС 30 РЗМ 30 и ультрадисперсный порошок 4 нитрида титана брикета 1 - диспергируют и смешивают в заданной пропорции, например, в смесителе типа аттритора. Смешение проходит за счет миксирующих тел, преимущественно шаров до 5 мм. Из полученной композиции производят прессовки. Конструкции прессовок металлургического брикета 1 в зависимости от ковшовой технологии применения могут иметь различный фасонный сортамент корпуса, например многогранный или цилиндрический. Пример. Брикет используют при ковшовой обработке чугуна и стали при расходе 0,06-0,02 от жидкого железоуглеродистого расплава. Испытания эффективности ковшового модифицирования расплава проводили при выплавке стали 35 Л в индукционной тигельной печи с кислой футеровкой емкостью 60 кг. Модификатор в виде брикетов в количестве 0,05 вводился в ковш емкостью 10 кг. По каждому варианту модифицирования были отлиты специальные пробы, из которых вырезались образцы для изучения структуры и свойств как в литом состоянии, так и после термической обработки. Обработка углеродистой стали модификатором с добавками нитрида титана изменила перлитоферритную структуру отливок. У стали, обработанной модификатором, содержащем 6 и 9 нитрида титана, более высокие показатели твердости. В литой стали наблюдается крупнозернистая перлитная структура с включениями феррита игольчатой формы видманштеттова структура. По мере увеличения добавок нанопорошка ультрадисперсного порошка нитрида титана балл зерна литой структуры увеличивается. В структуре отливок из такой стали после отжига отмечается также равномерное распределение включений пластинчатого и зернистого перлита. Выявлена положительная роль добавок нанопорошков в углеродистую сталь на глобуляризацию неметаллических включений и более равномерное их распределение в отливке. Важнейший показатель модифицирующей способности любого элемента в металлургическом брикете - это степень его влияния на зародышеобразование в переохлажденной стали. Высокая модифицирующая способность характеризует низкие значения критического переохлаждения сплава. Например, если для железа этот показатель - 170,1 С, то для железа с окисью алюминия (23) критическое переохлаждение всего 9,1 С, а для железа с оксидом на основе РЗМ еще меньше (3,0 С). Наряду с оксидами активное влияние на модифицирование стали оказывают сульфиды и оксисульфиды РЗМ, обладающие высокой температурой плавления. В лабораторных условиях были изготовлены опытные партии быстроохлажденных гранулированных модификаторов на основе алюминийсодержащего РЗМ, кальция и магния, составы которых представлены в табл. 1. 4 Составы исследуемых модификаторов Содержание элементов,Эффективность комплексных модификаторов исследовали в лабораторных условиях при выплавке углеродистой стали в индукционной тигельной печи ИСТ-006. Различные по величине добавки модификаторов вводились под струю при выпуске жидкой стали в разливочный ковш. Отливались в сухие песчаные формы заготовки, из которых после термической обработки вырезались образцы для исследования механических свойств полученной стали. Использование наномодифицированного брикета в качестве модификатора-раскислителя для литейных сталей является перспективным направлением. Модифицирование стали является одним из способов повышения механических и технологических свойств отливок за счет изменения параметров кристаллизации, что приводит к измельчению макро- и микроструктуры литого сплава влияния на поверхностное натяжение и вязкость расплава, на склонность к переохлаждению изменения состава, морфологии и степени дисперсности образующихся неметаллических включений и характера их распределения в микрообъемах ослабления ликвационных явлений и повышения равномерности распределения в отливках элементов. Эффективность комплексных модификаторов исследовали в лабораторных условиях при выплавке углеродистой стали в индукционной тигельной печи ИСТ-006. Различные по величине добавки модификаторов вводились под струю при выпуске жидкой стали в разливочный ковш. Отливались в сухие песчаные формы заготовки, из которых после термической обработки вырезались образцы для исследования механических свойств полученной стали. Получены зависимости, характеризующие влияние величины добавок комплексного модификатора-раскислителя, содержащего в своем составе РЗМ, магний и кальций. Даже небольшие добавки модификаторов-раскислителей повышают механические свойства стали, особенно пластичность и ударную вязкость. Однако зависимости уровня свойств от величины присадки модификаторов, содержащих магний, кальций и особенно РЗМ, носят экстремальный характер. Введение в состав быстроохлажденного модификатора магния также оказывает благоприятное влияние на свойства. Это связано с диспергированием неметаллических включений вследствие микровзрывного характера воздействия паров магния на жидкую сталь. Кальций в составе модифицирующей присадки эффективно воздействует как на первичную структуру стали, так и на характер формирования неметаллических включений в отливках. На основании этих исследований установлено, что лучшие результаты по уровню пластических и вязких свойств исследуемой стали после термической обработки отжигом обеспечиваются применением комплексного быстроохлажденного модификатора-раскислителя, содержащего РЗМ. Выявлен высокий модифицирующий эффект РЗМ, повышающего предел текучести стали по отношению к другим модификаторам (на основеи ). Это объясняется тем,что РЗМ в составе модификатора блокирует образование пленовидных сульфидов марганца, которые в свою очередь существенно снижают механические свойства стали. 5 95212013.08.30 Модификатор с РЗМ очень эффективен по сравнению с другими модификаторами. Следует отметить, что при дальнейшем повышении количества модификатора свыше 45 наблюдается эффект перемодифицирования, что приводит к ее загрязнению, и резкому ухудшению механических свойств материала за счет формирования новых фаз, например,шаровидного графита. Высокая химическая активность РЗМ относительно кислорода, водорода и серы, модифицирующее их воздействие на кристаллизацию стали и морфологию неметаллических включений создают важные предпосылки для его применения не только в металлургии, но и в литейном производстве. Применение лигатуры ФС 30 РЗМ 30 менее 25 ухудшает,например, показатели предела текучести стали. Анализируя действие исследуемых модификаторов, следует отметить высокую эффективность воздействия РЗМ на свойства углеродистой стали. Использование РЗМ его в составе комплексного раскислителя очень выгодно, прежде всего, за счет воздействия малых добавок на морфологию неметаллических включений, легко реализуемым на практике. Наличие в составе комплексного модификатора 55-75 алюминия является достаточным для раскисления стали, при этом повышается активность воздействия на расплав РЗМ, магния и кальция. Увеличение содержания алюминия в составе комплексного модификатора является нежелательным из-за резкого возрастания склонности такой лигатуры к рассыпанию при длительном хранении. Предварительные результаты испытаний гранулированного модификатора-раскислителя на основе алюминия с РЗМ при обработке углеродистой стали проводились в лабораторной индукционной печи емкостью 10 кг с кислой футеровкой. Из-за небольшой емкости тигля сталь из печи выпускалась непосредственно в сухую песчаную форму. По такой методике была проведена серия плавок и модифицирования углеродной стали 40 Л и изготовлены литые заготовки для исследования структуры и свойств полученного сплава. Анализ полученных результатов показал эффективность быстроохлажденного модификатора-раскислителя в части устранения видманштеттовой структуры, снижения количества феррита. Это в свою очередь оказало существенное влияние на твердость стали. Выявлено, что если в исходной стали металлическая основа состоит из перлита и феррита, то при модифицировании наблюдается перераспределение структуры в сторону снижения количества феррита. Применение ультрадисперсных порошков химических соединений (нитриды, карбиды,оксиды, карбонитриды и др.) при получении новых материалов и сплавов весьма перспективно. Размер частиц таких нанопорошков не превышает 100 нм. Обладая уникальными физико-химическими и механическими свойствами, они влияют на качество получаемых сплавов. Исследование технологии ввода ультрадисперсных порошков в состав комплексного брикетированного модификатора-раскислителя на основе алюминия позволило разработать составы и технологию широкого применения в качестве графитизирующей присадки для чугуна и в качестве модификатора-раскислителя литейной стали. Наличие в составе быстроохлажденной композиции таких активных элементов, как кальций, магний и особенно РЗМ, позволяет при внепечной обработке углеродистой стали 40 Л существенно улучшить ее технологические и механические свойства. Новый конструктив металлургического брикета в качестве быстроохлажденного модификатора хорошо зарекомендовал себя и при внепечной обработке жидкого чугуна, и особенно при тонкостенном литье как в разовые, так и постоянные формы. Проведены лабораторные испытания модификатора в виде брикетов при ковшовой графитизирующей обработке серого чугуна, выплавленного в индукционной тигельной печи ИСТ-006. Обобщенные результаты представлены в табл. 2. 95212013.08.30 Таблица 2 Результаты лабораторных испытаний модификатора при внепечной обработке чугуна Вариант Величина Глубина отбеСостав модификатора Твердость, НВ плавки добавки,ла, мм 1 Немодифицированный чугун 15,0 255 2 Базовый модификатор 0,1 7,0 241 Содержащей 1,5-3 нитрида 3 0,1 2,5 234 титана Содержащей 6 нитрида ти 4 0,1 2,0 241 тана Содержащей 9 нитрида ти 5 0,1 3,5 246 тана Наличие в составе брикетированного модификатора нитридов титана снизило склонность чугуна к отбелу с 7,0 до 2,0 мм. Это отразилось на количестве и распределении графитных включений. При этом твердость сплава несколько снизилась, особенно при использовании модификатора, содержащего 3 нитридов титана. Промышленное использование разработанного брикетированного комплексного модификатора на основе алюминия с РЗМ не подтверждает графитизирующую обработку чугуна, так как в основу технологии получения положено быстрое его охлаждение в процессе гранулирования. Использование в составе брикета порошка алюминия ниже 55 резко снижает температуру плавления брикетированного модификатора, что в целом отрицательно влияет на эффект модифицирования и приводит к браку. Использование в составе брикета порошка алюминия более 75 приводит к возникновению подкорковой полости в отливке и, следовательно, к браку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
