Упаковочная единица (варианты)

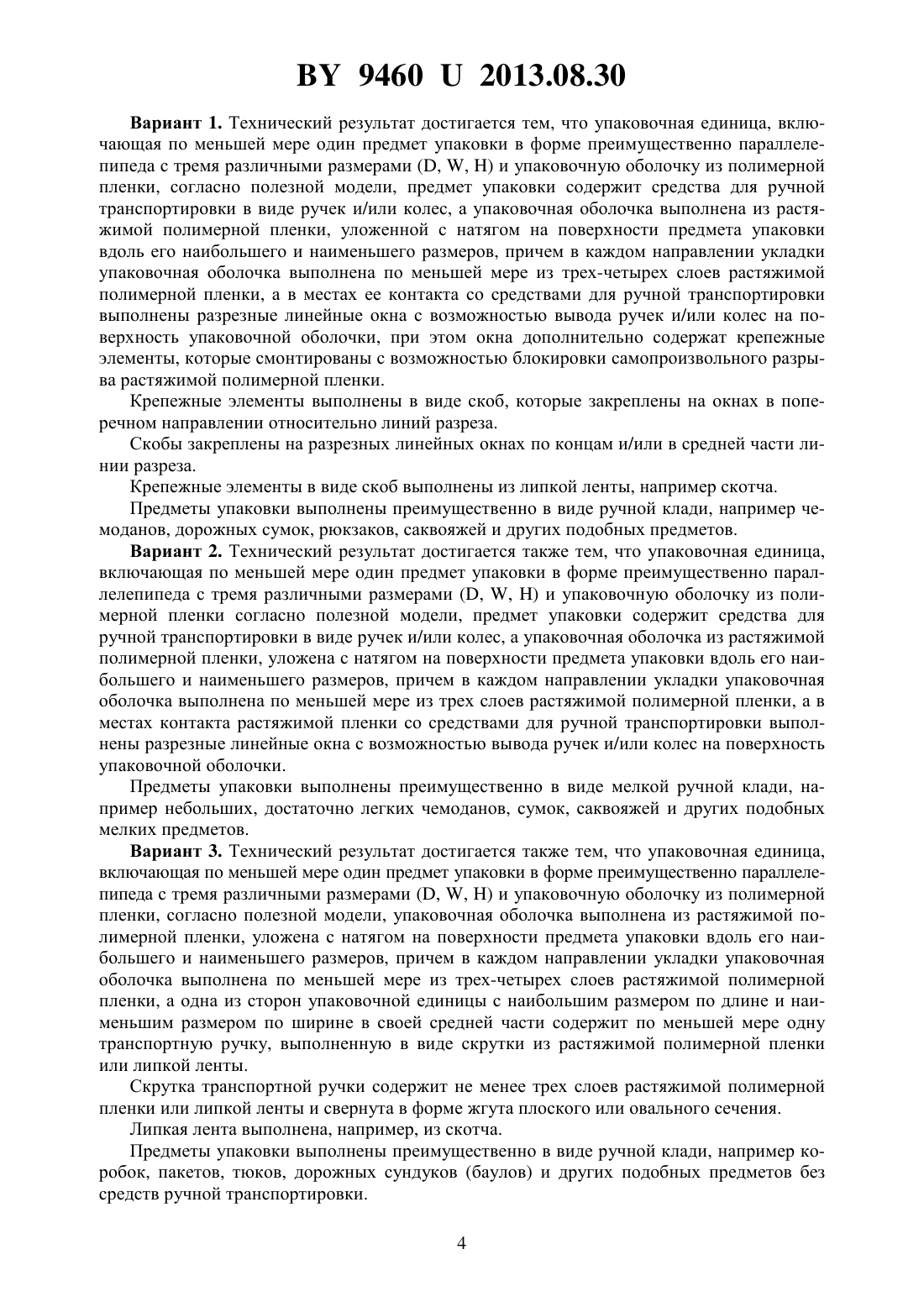

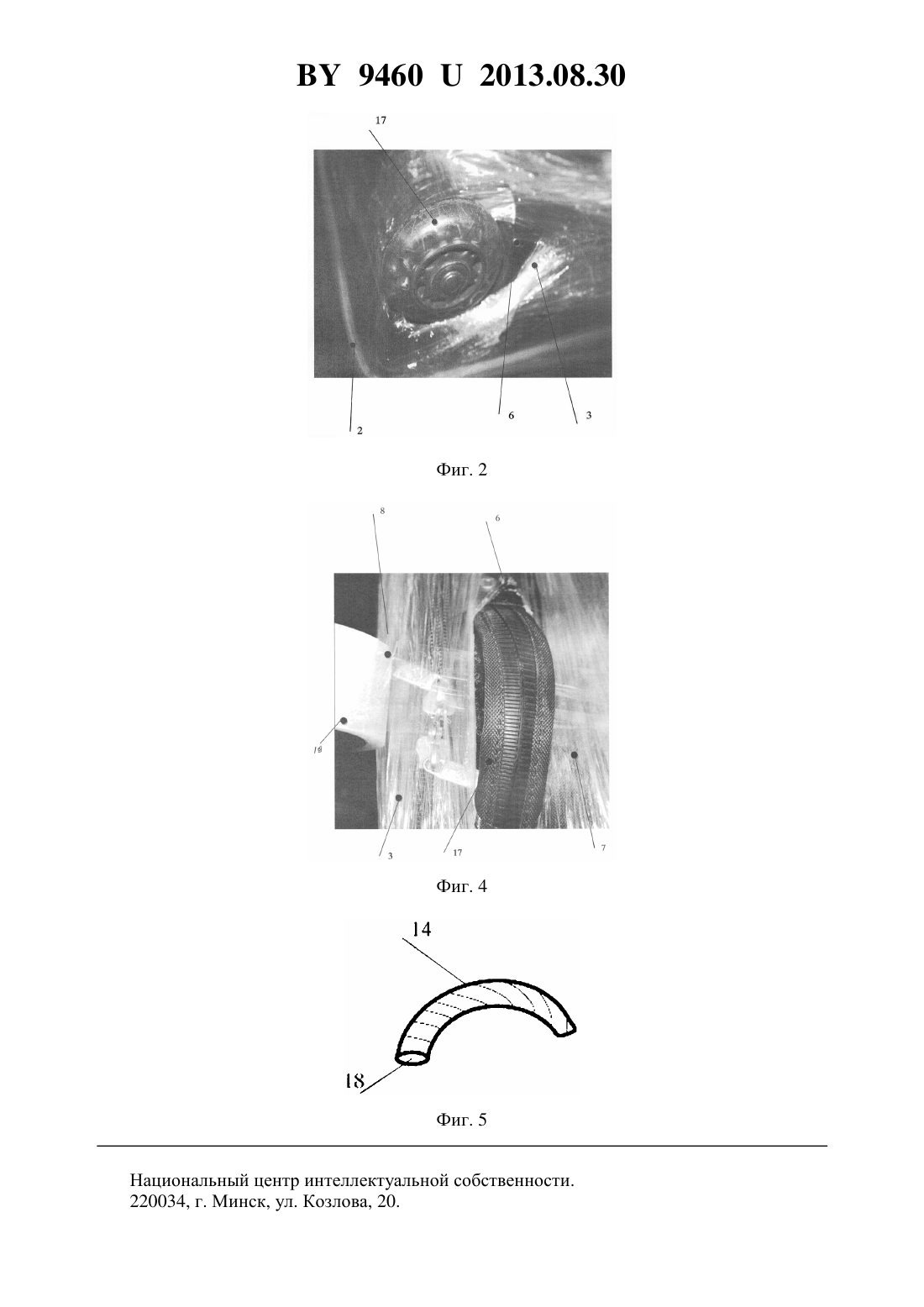

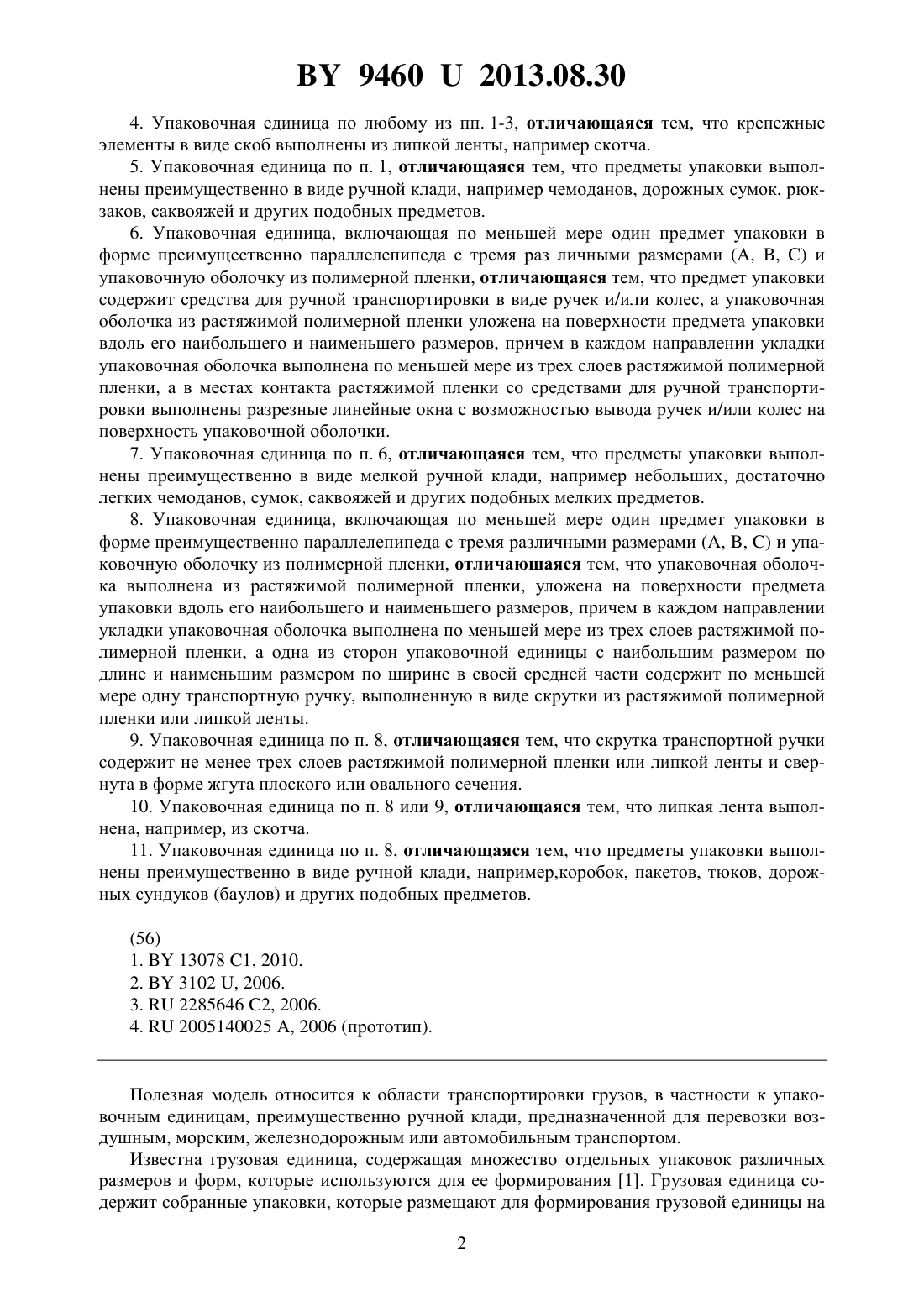

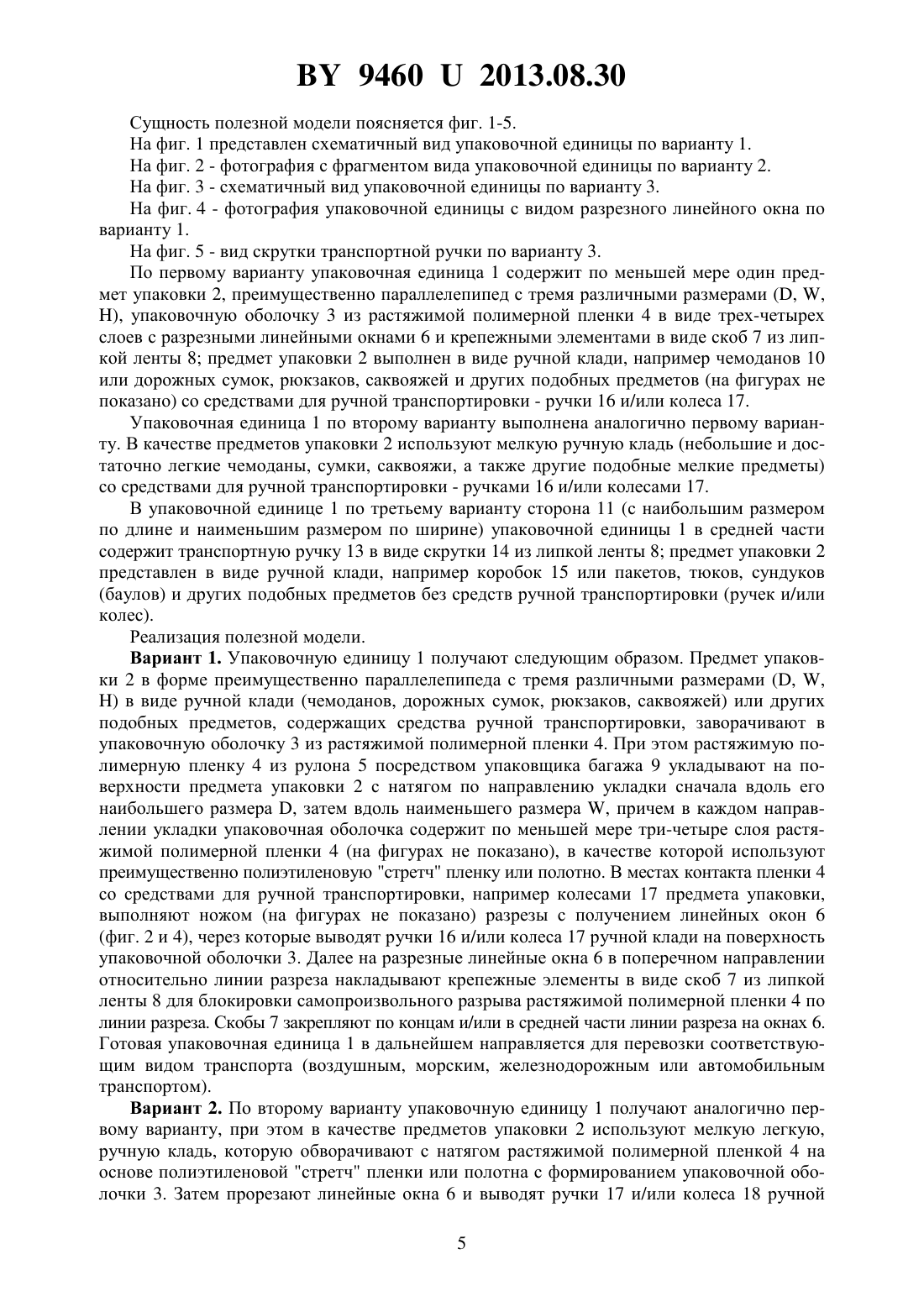

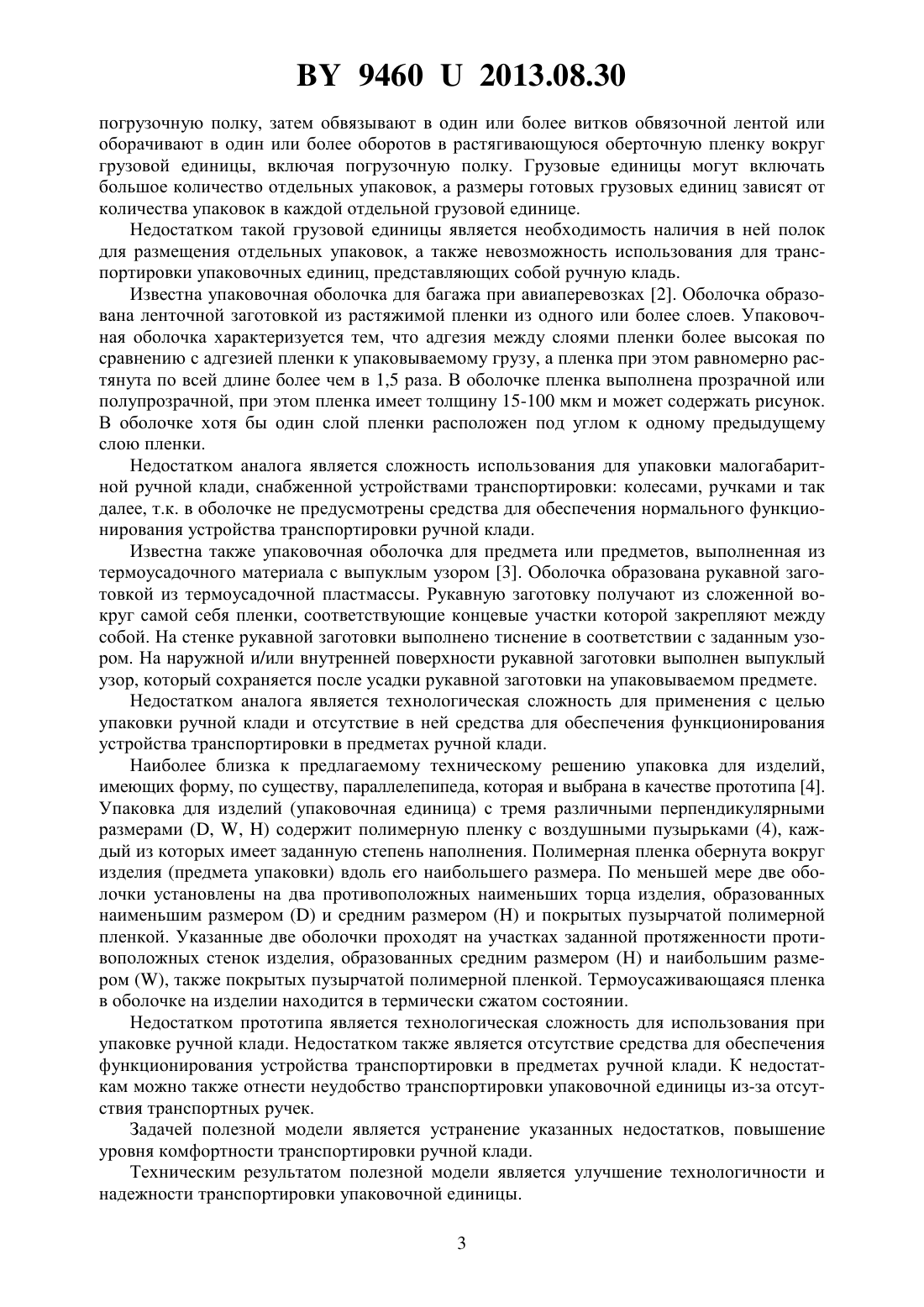

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Брагин Алексей Иванович(72) Автор Брагин Алексей Иванович(73) Патентообладатель Брагин Алексей Иванович(57) 1. Упаковочная единица, включающая по меньшей мере один предмет упаковки в форме преимущественно параллелепипеда с тремя различными размерами (, , ) и упаковочную оболочку из полимерной пленки, отличающаяся тем, что предмет упаковки содержит средства для ручной транспортировки в виде ручек и/или колес, а упаковочная оболочка выполнена из растяжимой полимерной пленки, уложенной на поверхности предмета упаковки вдоль его наибольшего и наименьшего размеров, причем в каждом направлении укладки упаковочная оболочка выполнена по меньшей мере из трех слоев растяжимой полимерной пленки, а в местах ее контакта со средствами для ручной транспортировки выполнены разрезные линейные окна с возможностью вывода ручек и/или колес на поверхность упаковочной оболочки, при этом линейные окна дополнительно снабжены крепежными элементами, которые смонтированы с возможностью блокировки самопроизвольного разрыва растяжимой полимерной пленки. 2. Упаковочная единица по п. 1, отличающаяся тем, что крепежные элементы выполнены в виде скоб, которые закреплены на окнах в поперечном направлении относительно линий разреза. 3. Упаковочная единица по п. 1 или 2, отличающаяся тем, что скобы закреплены на разрезных линейных окнах по концам и/или в средней части линии разреза. 94602013.08.30 4. Упаковочная единица по любому из пп. 1-3, отличающаяся тем, что крепежные элементы в виде скоб выполнены из липкой ленты, например скотча. 5. Упаковочная единица по п. 1, отличающаяся тем, что предметы упаковки выполнены преимущественно в виде ручной клади, например чемоданов, дорожных сумок, рюкзаков, саквояжей и других подобных предметов. 6. Упаковочная единица, включающая по меньшей мере один предмет упаковки в форме преимущественно параллелепипеда с тремя раз личными размерами (, , ) и упаковочную оболочку из полимерной пленки, отличающаяся тем, что предмет упаковки содержит средства для ручной транспортировки в виде ручек и/или колес, а упаковочная оболочка из растяжимой полимерной пленки уложена на поверхности предмета упаковки вдоль его наибольшего и наименьшего размеров, причем в каждом направлении укладки упаковочная оболочка выполнена по меньшей мере из трех слоев растяжимой полимерной пленки, а в местах контакта растяжимой пленки со средствами для ручной транспортировки выполнены разрезные линейные окна с возможностью вывода ручек и/или колес на поверхность упаковочной оболочки. 7. Упаковочная единица по п. 6, отличающаяся тем, что предметы упаковки выполнены преимущественно в виде мелкой ручной клади, например небольших, достаточно легких чемоданов, сумок, саквояжей и других подобных мелких предметов. 8. Упаковочная единица, включающая по меньшей мере один предмет упаковки в форме преимущественно параллелепипеда с тремя различными размерами (, , ) и упаковочную оболочку из полимерной пленки, отличающаяся тем, что упаковочная оболочка выполнена из растяжимой полимерной пленки, уложена на поверхности предмета упаковки вдоль его наибольшего и наименьшего размеров, причем в каждом направлении укладки упаковочная оболочка выполнена по меньшей мере из трех слоев растяжимой полимерной пленки, а одна из сторон упаковочной единицы с наибольшим размером по длине и наименьшим размером по ширине в своей средней части содержит по меньшей мере одну транспортную ручку, выполненную в виде скрутки из растяжимой полимерной пленки или липкой ленты. 9. Упаковочная единица по п. 8, отличающаяся тем, что скрутка транспортной ручки содержит не менее трех слоев растяжимой полимерной пленки или липкой ленты и свернута в форме жгута плоского или овального сечения. 10. Упаковочная единица по п. 8 или 9, отличающаяся тем, что липкая лента выполнена, например, из скотча. 11. Упаковочная единица по п. 8, отличающаяся тем, что предметы упаковки выполнены преимущественно в виде ручной клади, например,коробок, пакетов, тюков, дорожных сундуков (баулов) и других подобных предметов. Полезная модель относится к области транспортировки грузов, в частности к упаковочным единицам, преимущественно ручной клади, предназначенной для перевозки воздушным, морским, железнодорожным или автомобильным транспортом. Известна грузовая единица, содержащая множество отдельных упаковок различных размеров и форм, которые используются для ее формирования 1. Грузовая единица содержит собранные упаковки, которые размещают для формирования грузовой единицы на 2 94602013.08.30 погрузочную полку, затем обвязывают в один или более витков обвязочной лентой или оборачивают в один или более оборотов в растягивающуюся оберточную пленку вокруг грузовой единицы, включая погрузочную полку. Грузовые единицы могут включать большое количество отдельных упаковок, а размеры готовых грузовых единиц зависят от количества упаковок в каждой отдельной грузовой единице. Недостатком такой грузовой единицы является необходимость наличия в ней полок для размещения отдельных упаковок, а также невозможность использования для транспортировки упаковочных единиц, представляющих собой ручную кладь. Известна упаковочная оболочка для багажа при авиаперевозках 2. Оболочка образована ленточной заготовкой из растяжимой пленки из одного или более слоев. Упаковочная оболочка характеризуется тем, что адгезия между слоями пленки более высокая по сравнению с адгезией пленки к упаковываемому грузу, а пленка при этом равномерно растянута по всей длине более чем в 1,5 раза. В оболочке пленка выполнена прозрачной или полупрозрачной, при этом пленка имеет толщину 15-100 мкм и может содержать рисунок. В оболочке хотя бы один слой пленки расположен под углом к одному предыдущему слою пленки. Недостатком аналога является сложность использования для упаковки малогабаритной ручной клади, снабженной устройствами транспортировки колесами, ручками и так далее, т.к. в оболочке не предусмотрены средства для обеспечения нормального функционирования устройства транспортировки ручной клади. Известна также упаковочная оболочка для предмета или предметов, выполненная из термоусадочного материала с выпуклым узором 3. Оболочка образована рукавной заготовкой из термоусадочной пластмассы. Рукавную заготовку получают из сложенной вокруг самой себя пленки, соответствующие концевые участки которой закрепляют между собой. На стенке рукавной заготовки выполнено тиснение в соответствии с заданным узором. На наружной и/или внутренней поверхности рукавной заготовки выполнен выпуклый узор, который сохраняется после усадки рукавной заготовки на упаковываемом предмете. Недостатком аналога является технологическая сложность для применения с целью упаковки ручной клади и отсутствие в ней средства для обеспечения функционирования устройства транспортировки в предметах ручной клади. Наиболее близка к предлагаемому техническому решению упаковка для изделий,имеющих форму, по существу, параллелепипеда, которая и выбрана в качестве прототипа 4. Упаковка для изделий (упаковочная единица) с тремя различными перпендикулярными размерами (, , ) содержит полимерную пленку с воздушными пузырьками (4), каждый из которых имеет заданную степень наполнения. Полимерная пленка обернута вокруг изделия (предмета упаковки) вдоль его наибольшего размера. По меньшей мере две оболочки установлены на два противоположных наименьших торца изделия, образованных наименьшим размероми средним размероми покрытых пузырчатой полимерной пленкой. Указанные две оболочки проходят на участках заданной протяженности противоположных стенок изделия, образованных средним размером (Н) и наибольшим размером , также покрытых пузырчатой полимерной пленкой. Термоусаживающаяся пленка в оболочке на изделии находится в термически сжатом состоянии. Недостатком прототипа является технологическая сложность для использования при упаковке ручной клади. Недостатком также является отсутствие средства для обеспечения функционирования устройства транспортировки в предметах ручной клади. К недостаткам можно также отнести неудобство транспортировки упаковочной единицы из-за отсутствия транспортных ручек. Задачей полезной модели является устранение указанных недостатков, повышение уровня комфортности транспортировки ручной клади. Техническим результатом полезной модели является улучшение технологичности и надежности транспортировки упаковочной единицы. 3 94602013.08.30 Вариант 1. Технический результат достигается тем, что упаковочная единица, включающая по меньшей мере один предмет упаковки в форме преимущественно параллелепипеда с тремя различными размерами (, , ) и упаковочную оболочку из полимерной пленки, согласно полезной модели, предмет упаковки содержит средства для ручной транспортировки в виде ручек и/или колес, а упаковочная оболочка выполнена из растяжимой полимерной пленки, уложенной с натягом на поверхности предмета упаковки вдоль его наибольшего и наименьшего размеров, причем в каждом направлении укладки упаковочная оболочка выполнена по меньшей мере из трех-четырех слоев растяжимой полимерной пленки, а в местах ее контакта со средствами для ручной транспортировки выполнены разрезные линейные окна с возможностью вывода ручек и/или колес на поверхность упаковочной оболочки, при этом окна дополнительно содержат крепежные элементы, которые смонтированы с возможностью блокировки самопроизвольного разрыва растяжимой полимерной пленки. Крепежные элементы выполнены в виде скоб, которые закреплены на окнах в поперечном направлении относительно линий разреза. Скобы закреплены на разрезных линейных окнах по концам и/или в средней части линии разреза. Крепежные элементы в виде скоб выполнены из липкой ленты, например скотча. Предметы упаковки выполнены преимущественно в виде ручной клади, например чемоданов, дорожных сумок, рюкзаков, саквояжей и других подобных предметов. Вариант 2. Технический результат достигается также тем, что упаковочная единица,включающая по меньшей мере один предмет упаковки в форме преимущественно параллелепипеда с тремя различными размерами (, , ) и упаковочную оболочку из полимерной пленки согласно полезной модели, предмет упаковки содержит средства для ручной транспортировки в виде ручек и/или колес, а упаковочная оболочка из растяжимой полимерной пленки, уложена с натягом на поверхности предмета упаковки вдоль его наибольшего и наименьшего размеров, причем в каждом направлении укладки упаковочная оболочка выполнена по меньшей мере из трех слоев растяжимой полимерной пленки, а в местах контакта растяжимой пленки со средствами для ручной транспортировки выполнены разрезные линейные окна с возможностью вывода ручек и/или колес на поверхность упаковочной оболочки. Предметы упаковки выполнены преимущественно в виде мелкой ручной клади, например небольших, достаточно легких чемоданов, сумок, саквояжей и других подобных мелких предметов. Вариант 3. Технический результат достигается также тем, что упаковочная единица,включающая по меньшей мере один предмет упаковки в форме преимущественно параллелепипеда с тремя различными размерами (, , ) и упаковочную оболочку из полимерной пленки, согласно полезной модели, упаковочная оболочка выполнена из растяжимой полимерной пленки, уложена с натягом на поверхности предмета упаковки вдоль его наибольшего и наименьшего размеров, причем в каждом направлении укладки упаковочная оболочка выполнена по меньшей мере из трех-четырех слоев растяжимой полимерной пленки, а одна из сторон упаковочной единицы с наибольшим размером по длине и наименьшим размером по ширине в своей средней части содержит по меньшей мере одну транспортную ручку, выполненную в виде скрутки из растяжимой полимерной пленки или липкой ленты. Скрутка транспортной ручки содержит не менее трех слоев растяжимой полимерной пленки или липкой ленты и свернута в форме жгута плоского или овального сечения. Липкая лента выполнена, например, из скотча. Предметы упаковки выполнены преимущественно в виде ручной клади, например коробок, пакетов, тюков, дорожных сундуков (баулов) и других подобных предметов без средств ручной транспортировки. 4 94602013.08.30 Сущность полезной модели поясняется фиг. 1-5. На фиг. 1 представлен схематичный вид упаковочной единицы по варианту 1. На фиг. 2 - фотография с фрагментом вида упаковочной единицы по варианту 2. На фиг. 3 - схематичный вид упаковочной единицы по варианту 3. На фиг. 4 - фотография упаковочной единицы с видом разрезного линейного окна по варианту 1. На фиг. 5 - вид скрутки транспортной ручки по варианту 3. По первому варианту упаковочная единица 1 содержит по меньшей мере один предмет упаковки 2, преимущественно параллелепипед с тремя различными размерами (, ,), упаковочную оболочку 3 из растяжимой полимерной пленки 4 в виде трех-четырех слоев с разрезными линейными окнами 6 и крепежными элементами в виде скоб 7 из липкой ленты 8 предмет упаковки 2 выполнен в виде ручной клади, например чемоданов 10 или дорожных сумок, рюкзаков, саквояжей и других подобных предметов (на фигурах не показано) со средствами для ручной транспортировки - ручки 16 и/или колеса 17. Упаковочная единица 1 по второму варианту выполнена аналогично первому варианту. В качестве предметов упаковки 2 используют мелкую ручную кладь (небольшие и достаточно легкие чемоданы, сумки, саквояжи, а также другие подобные мелкие предметы) со средствами для ручной транспортировки - ручками 16 и/или колесами 17. В упаковочной единице 1 по третьему варианту сторона 11 (с наибольшим размером по длине и наименьшим размером по ширине) упаковочной единицы 1 в средней части содержит транспортную ручку 13 в виде скрутки 14 из липкой ленты 8 предмет упаковки 2 представлен в виде ручной клади, например коробок 15 или пакетов, тюков, сундуков(баулов) и других подобных предметов без средств ручной транспортировки (ручек и/или колес). Реализация полезной модели. Вариант 1. Упаковочную единицу 1 получают следующим образом. Предмет упаковки 2 в форме преимущественно параллелепипеда с тремя различными размерами (, ,) в виде ручной клади (чемоданов, дорожных сумок, рюкзаков, саквояжей) или других подобных предметов, содержащих средства ручной транспортировки, заворачивают в упаковочную оболочку 3 из растяжимой полимерной пленки 4. При этом растяжимую полимерную пленку 4 из рулона 5 посредством упаковщика багажа 9 укладывают на поверхности предмета упаковки 2 с натягом по направлению укладки сначала вдоль его наибольшего размера , затем вдоль наименьшего размера , причем в каждом направлении укладки упаковочная оболочка содержит по меньшей мере три-четыре слоя растяжимой полимерной пленки 4 (на фигурах не показано), в качестве которой используют преимущественно полиэтиленовую стретч пленку или полотно. В местах контакта пленки 4 со средствами для ручной транспортировки, например колесами 17 предмета упаковки,выполняют ножом (на фигурах не показано) разрезы с получением линейных окон 6(фиг. 2 и 4), через которые выводят ручки 16 и/или колеса 17 ручной клади на поверхность упаковочной оболочки 3. Далее на разрезные линейные окна 6 в поперечном направлении относительно линии разреза накладывают крепежные элементы в виде скоб 7 из липкой ленты 8 для блокировки самопроизвольного разрыва растяжимой полимерной пленки 4 по линии разреза. Скобы 7 закрепляют по концам и/или в средней части линии разреза на окнах 6. Готовая упаковочная единица 1 в дальнейшем направляется для перевозки соответствующим видом транспорта (воздушным, морским, железнодорожным или автомобильным транспортом). Вариант 2. По второму варианту упаковочную единицу 1 получают аналогично первому варианту, при этом в качестве предметов упаковки 2 используют мелкую легкую,ручную кладь, которую обворачивают с натягом растяжимой полимерной пленкой 4 на основе полиэтиленовой стретч пленки или полотна с формированием упаковочной оболочки 3. Затем прорезают линейные окна 6 и выводят ручки 17 и/или колеса 18 ручной 5 94602013.08.30 клади на поверхность упаковочной оболочки 3. Поскольку используют в упаковочной единице 1 в качестве предметов упаковки 2 мелкую, достаточно легкую ручную кладь с небольшими по размеру ручками и/или колесами, отпадает необходимость устанавливать на прорезные линейные окна 6 крепежные элементы в виде скоб 7 из-за незначительности нагрузок на растяжимую полимерную пленку 4 в местах разрезов, что исключает ее разрыв при транспортировке. Вариант 3. По третьему варианту упаковочную единицу 1 получают аналогично первым двум вариантам, но в качестве предмета упаковки 2 используют ручную кладь в виде коробок 15 (пакетов, тюков, дорожных сундуков (баулов) и других подобных предметов) без средств ручной транспортировки (ручек и/или колес). Упаковочную оболочку 3 выполняют из растяжимой полимерной пленки (полиэтиленовой стретч пленки или полотна), которую укладывают с натягом на поверхности предмета упаковки 2 в три или более слоя вдоль его наибольшего размера , а затем вдоль наименьшего размера . Затем на одной из сторон 11 упаковочной единицы 2 с наибольшим размером по длине и наименьшим размером по толщинев средней части 12 формируют по меньшей мере одну транспортную ручку 13 в виде скрутки 14 из липкой ленты 8, которую разматывают из рулончика 19. При этом упаковочную единицу 1 дополнительно обворачивают липкой лентой 8 по периметру с меньшим сечением в средней части 12 и формируют скрутку 14 транспортной ручки 13, которая содержит не менее трех слоев липкой ленты 8 (на фигурах не показано) и свернута в форме жгута плоского или овального сечения 18 (фиг. 5). Упаковочная единица 1, согласно полезной модели, может также включать два, три и более предметов упаковки 2, что очевидно для специалиста и не требует детального раскрытия заявленного технического решения в таком конструктивном исполнении. Фиг. 5 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
