Вертикальный элеватор для кусковых грузов

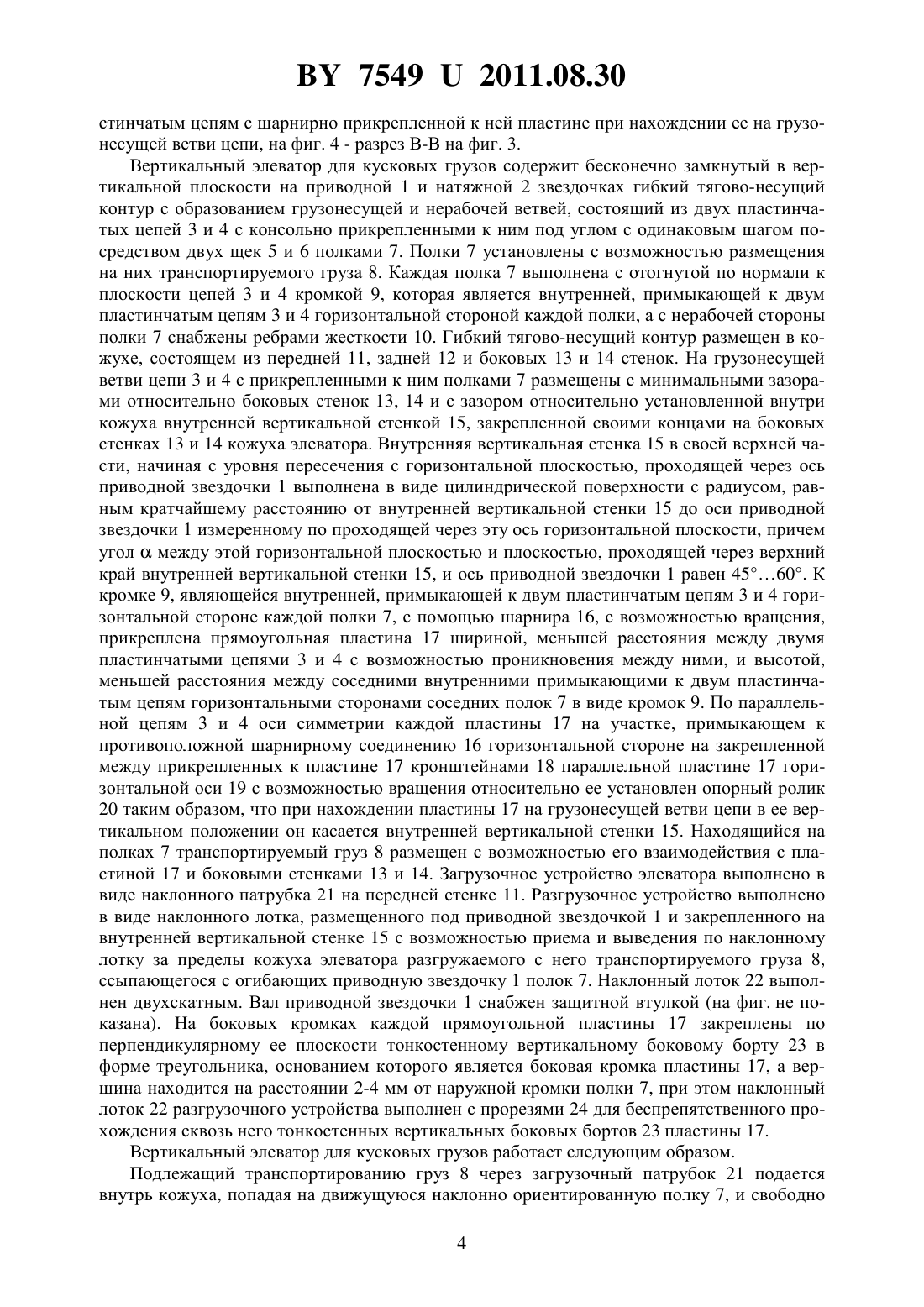

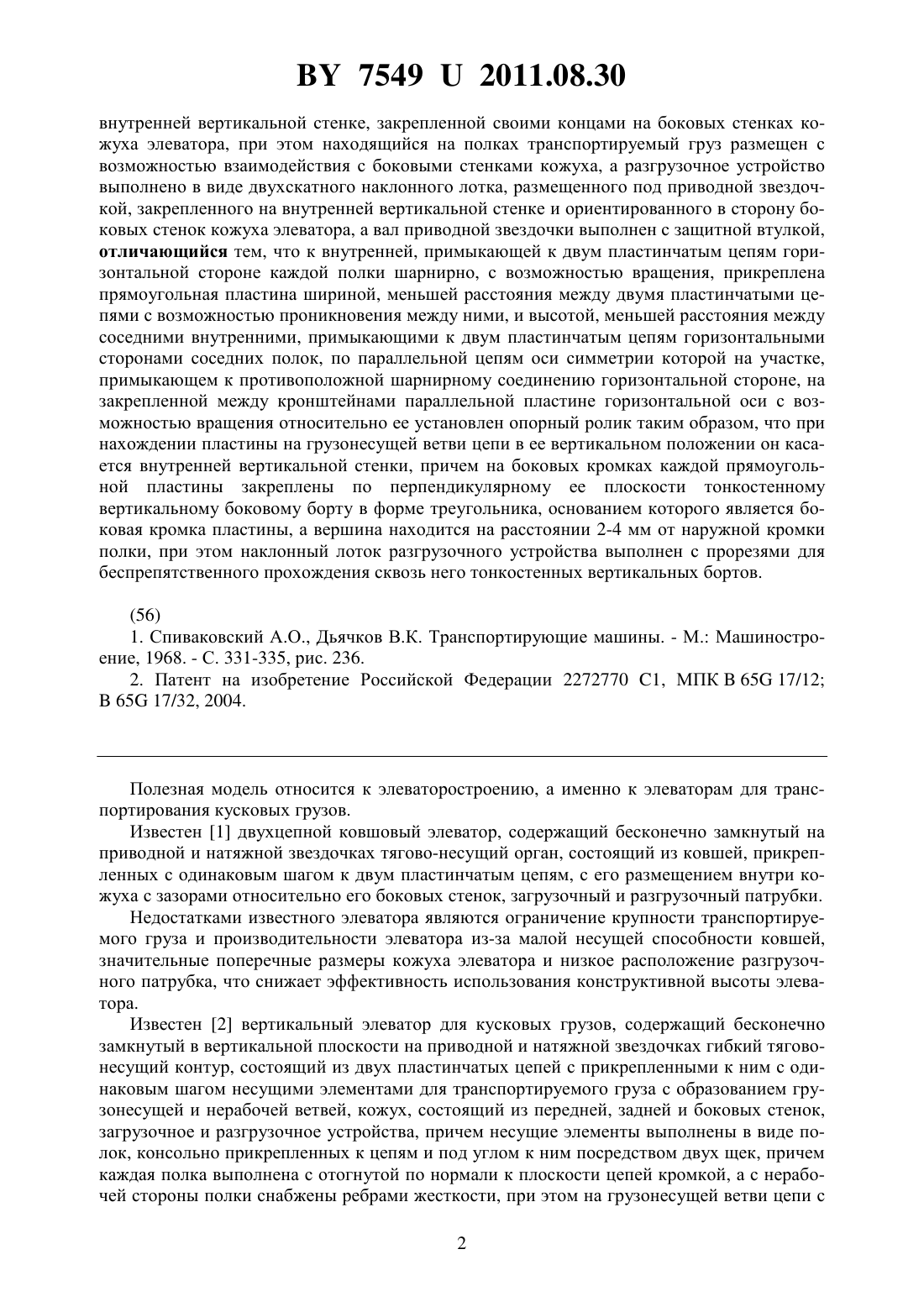

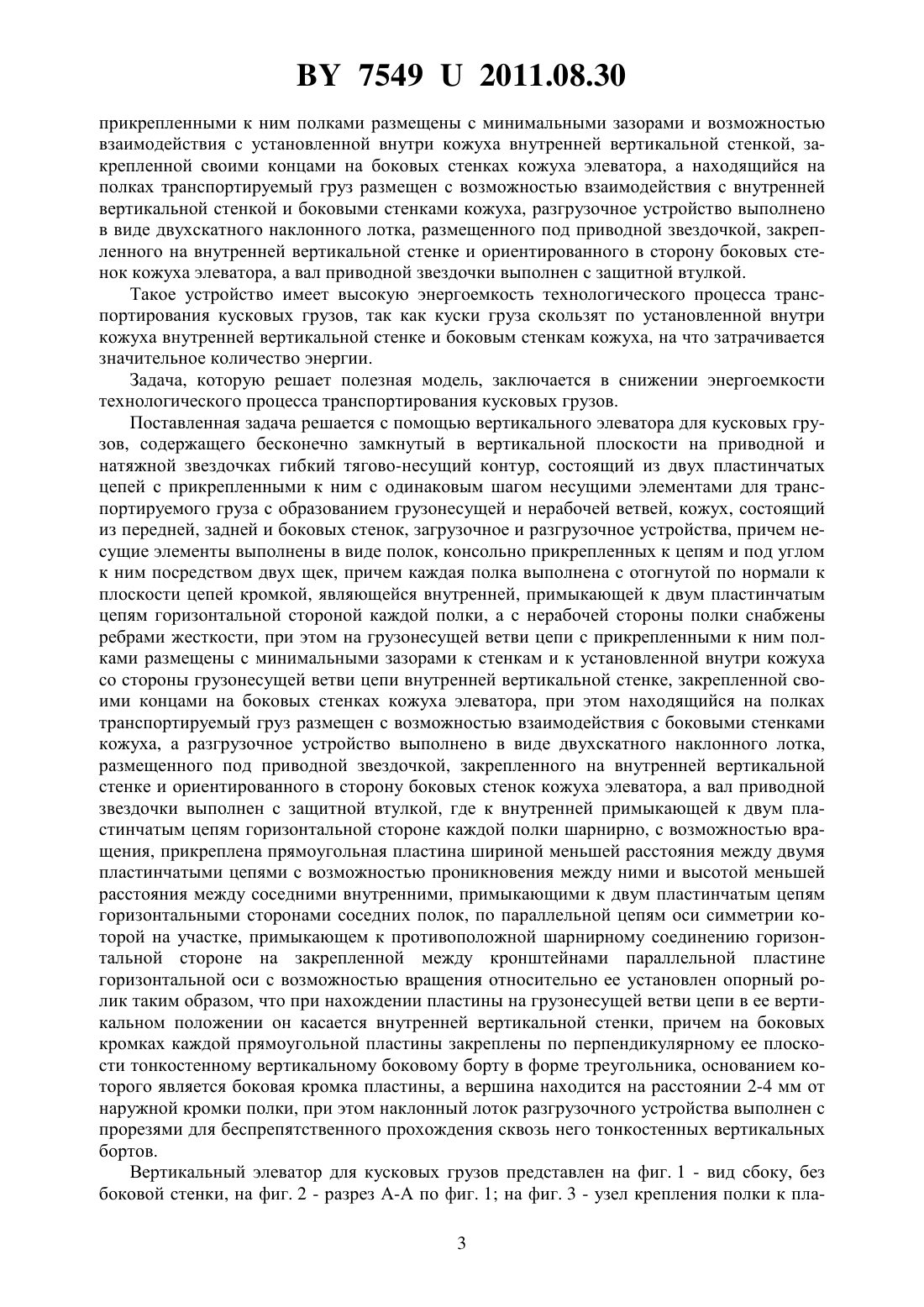

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВЕРТИКАЛЬНЫЙ ЭЛЕВАТОР ДЛЯ КУСКОВЫХ ГРУЗОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Вертикальный элеватор для кусковых грузов, содержащий бесконечно замкнутый в вертикальной плоскости на приводной и натяжной звездочках гибкий тягово-несущий контур, состоящий из двух пластинчатых цепей с прикрепленными к ним с одинаковым шагом несущими элементами для транспортируемого груза с образованием грузонесущей и нерабочей ветвей, кожух, состоящий из передней, задней и боковых стенок, загрузочное и разгрузочное устройства, причем несущие элементы выполнены в виде полок, консольно прикрепленных к цепям и под углом к ним посредством двух щек, причем каждая полка выполнена с отогнутой по нормали к плоскости цепей кромкой, являющейся внутренней, примыкающей к двум пластинчатым цепям горизонтальной стороной каждой полки, а с нерабочей стороны полки снабжены ребрами жесткости, при этом на грузонесущей ветви цепи с прикрепленными к ним полками размещены с минимальными зазорами к стенкам и к установленной внутри кожуха со стороны грузонесущей ветви цепи 75492011.08.30 внутренней вертикальной стенке, закрепленной своими концами на боковых стенках кожуха элеватора, при этом находящийся на полках транспортируемый груз размещен с возможностью взаимодействия с боковыми стенками кожуха, а разгрузочное устройство выполнено в виде двухскатного наклонного лотка, размещенного под приводной звездочкой, закрепленного на внутренней вертикальной стенке и ориентированного в сторону боковых стенок кожуха элеватора, а вал приводной звездочки выполнен с защитной втулкой,отличающийся тем, что к внутренней, примыкающей к двум пластинчатым цепям горизонтальной стороне каждой полки шарнирно, с возможностью вращения, прикреплена прямоугольная пластина шириной, меньшей расстояния между двумя пластинчатыми цепями с возможностью проникновения между ними, и высотой, меньшей расстояния между соседними внутренними, примыкающими к двум пластинчатым цепям горизонтальными сторонами соседних полок, по параллельной цепям оси симметрии которой на участке,примыкающем к противоположной шарнирному соединению горизонтальной стороне, на закрепленной между кронштейнами параллельной пластине горизонтальной оси с возможностью вращения относительно ее установлен опорный ролик таким образом, что при нахождении пластины на грузонесущей ветви цепи в ее вертикальном положении он касается внутренней вертикальной стенки, причем на боковых кромках каждой прямоугольной пластины закреплены по перпендикулярному ее плоскости тонкостенному вертикальному боковому борту в форме треугольника, основанием которого является боковая кромка пластины, а вершина находится на расстоянии 2-4 мм от наружной кромки полки, при этом наклонный лоток разгрузочного устройства выполнен с прорезями для беспрепятственного прохождения сквозь него тонкостенных вертикальных бортов.(56) 1. Спиваковский А.О., Дьячков В.К. Транспортирующие машины. - М. Машиностроение, 1968. - С. 331-335, рис. 236. 2. Патент на изобретение Российской Федерации 2272770 1, МПК 65 17/1265 17/32, 2004. Полезная модель относится к элеваторостроению, а именно к элеваторам для транспортирования кусковых грузов. Известен 1 двухцепной ковшовый элеватор, содержащий бесконечно замкнутый на приводной и натяжной звездочках тягово-несущий орган, состоящий из ковшей, прикрепленных с одинаковым шагом к двум пластинчатым цепям, с его размещением внутри кожуха с зазорами относительно его боковых стенок, загрузочный и разгрузочный патрубки. Недостатками известного элеватора являются ограничение крупности транспортируемого груза и производительности элеватора из-за малой несущей способности ковшей,значительные поперечные размеры кожуха элеватора и низкое расположение разгрузочного патрубка, что снижает эффективность использования конструктивной высоты элеватора. Известен 2 вертикальный элеватор для кусковых грузов, содержащий бесконечно замкнутый в вертикальной плоскости на приводной и натяжной звездочках гибкий тяговонесущий контур, состоящий из двух пластинчатых цепей с прикрепленными к ним с одинаковым шагом несущими элементами для транспортируемого груза с образованием грузонесущей и нерабочей ветвей, кожух, состоящий из передней, задней и боковых стенок,загрузочное и разгрузочное устройства, причем несущие элементы выполнены в виде полок, консольно прикрепленных к цепям и под углом к ним посредством двух щек, причем каждая полка выполнена с отогнутой по нормали к плоскости цепей кромкой, а с нерабочей стороны полки снабжены ребрами жесткости, при этом на грузонесущей ветви цепи с 2 75492011.08.30 прикрепленными к ним полками размещены с минимальными зазорами и возможностью взаимодействия с установленной внутри кожуха внутренней вертикальной стенкой, закрепленной своими концами на боковых стенках кожуха элеватора, а находящийся на полках транспортируемый груз размещен с возможностью взаимодействия с внутренней вертикальной стенкой и боковыми стенками кожуха, разгрузочное устройство выполнено в виде двухскатного наклонного лотка, размещенного под приводной звездочкой, закрепленного на внутренней вертикальной стенке и ориентированного в сторону боковых стенок кожуха элеватора, а вал приводной звездочки выполнен с защитной втулкой. Такое устройство имеет высокую энергоемкость технологического процесса транспортирования кусковых грузов, так как куски груза скользят по установленной внутри кожуха внутренней вертикальной стенке и боковым стенкам кожуха, на что затрачивается значительное количество энергии. Задача, которую решает полезная модель, заключается в снижении энергоемкости технологического процесса транспортирования кусковых грузов. Поставленная задача решается с помощью вертикального элеватора для кусковых грузов, содержащего бесконечно замкнутый в вертикальной плоскости на приводной и натяжной звездочках гибкий тягово-несущий контур, состоящий из двух пластинчатых цепей с прикрепленными к ним с одинаковым шагом несущими элементами для транспортируемого груза с образованием грузонесущей и нерабочей ветвей, кожух, состоящий из передней, задней и боковых стенок, загрузочное и разгрузочное устройства, причем несущие элементы выполнены в виде полок, консольно прикрепленных к цепям и под углом к ним посредством двух щек, причем каждая полка выполнена с отогнутой по нормали к плоскости цепей кромкой, являющейся внутренней, примыкающей к двум пластинчатым цепям горизонтальной стороной каждой полки, а с нерабочей стороны полки снабжены ребрами жесткости, при этом на грузонесущей ветви цепи с прикрепленными к ним полками размещены с минимальными зазорами к стенкам и к установленной внутри кожуха со стороны грузонесущей ветви цепи внутренней вертикальной стенке, закрепленной своими концами на боковых стенках кожуха элеватора, при этом находящийся на полках транспортируемый груз размещен с возможностью взаимодействия с боковыми стенками кожуха, а разгрузочное устройство выполнено в виде двухскатного наклонного лотка,размещенного под приводной звездочкой, закрепленного на внутренней вертикальной стенке и ориентированного в сторону боковых стенок кожуха элеватора, а вал приводной звездочки выполнен с защитной втулкой, где к внутренней примыкающей к двум пластинчатым цепям горизонтальной стороне каждой полки шарнирно, с возможностью вращения, прикреплена прямоугольная пластина шириной меньшей расстояния между двумя пластинчатыми цепями с возможностью проникновения между ними и высотой меньшей расстояния между соседними внутренними, примыкающими к двум пластинчатым цепям горизонтальными сторонами соседних полок, по параллельной цепям оси симметрии которой на участке, примыкающем к противоположной шарнирному соединению горизонтальной стороне на закрепленной между кронштейнами параллельной пластине горизонтальной оси с возможностью вращения относительно ее установлен опорный ролик таким образом, что при нахождении пластины на грузонесущей ветви цепи в ее вертикальном положении он касается внутренней вертикальной стенки, причем на боковых кромках каждой прямоугольной пластины закреплены по перпендикулярному ее плоскости тонкостенному вертикальному боковому борту в форме треугольника, основанием которого является боковая кромка пластины, а вершина находится на расстоянии 2-4 мм от наружной кромки полки, при этом наклонный лоток разгрузочного устройства выполнен с прорезями для беспрепятственного прохождения сквозь него тонкостенных вертикальных бортов. Вертикальный элеватор для кусковых грузов представлен на фиг. 1 - вид сбоку, без боковой стенки, на фиг. 2 - разрез А-А по фиг. 1 на фиг. 3 - узел крепления полки к пла 3 75492011.08.30 стинчатым цепям с шарнирно прикрепленной к ней пластине при нахождении ее на грузонесущей ветви цепи, на фиг. 4 - разрез В-В на фиг. 3. Вертикальный элеватор для кусковых грузов содержит бесконечно замкнутый в вертикальной плоскости на приводной 1 и натяжной 2 звездочках гибкий тягово-несущий контур с образованием грузонесущей и нерабочей ветвей, состоящий из двух пластинчатых цепей 3 и 4 с консольно прикрепленными к ним под углом с одинаковым шагом посредством двух щек 5 и 6 полками 7. Полки 7 установлены с возможностью размещения на них транспортируемого груза 8. Каждая полка 7 выполнена с отогнутой по нормали к плоскости цепей 3 и 4 кромкой 9, которая является внутренней, примыкающей к двум пластинчатым цепям 3 и 4 горизонтальной стороной каждой полки, а с нерабочей стороны полки 7 снабжены ребрами жесткости 10. Гибкий тягово-несущий контур размещен в кожухе, состоящем из передней 11, задней 12 и боковых 13 и 14 стенок. На грузонесущей ветви цепи 3 и 4 с прикрепленными к ним полками 7 размещены с минимальными зазорами относительно боковых стенок 13, 14 и с зазором относительно установленной внутри кожуха внутренней вертикальной стенкой 15, закрепленной своими концами на боковых стенках 13 и 14 кожуха элеватора. Внутренняя вертикальная стенка 15 в своей верхней части, начиная с уровня пересечения с горизонтальной плоскостью, проходящей через ось приводной звездочки 1 выполнена в виде цилиндрической поверхности с радиусом, равным кратчайшему расстоянию от внутренней вертикальной стенки 15 до оси приводной звездочки 1 измеренному по проходящей через эту ось горизонтальной плоскости, причем уголмежду этой горизонтальной плоскостью и плоскостью, проходящей через верхний край внутренней вертикальной стенки 15, и ось приводной звездочки 1 равен 4560. К кромке 9, являющейся внутренней, примыкающей к двум пластинчатым цепям 3 и 4 горизонтальной стороне каждой полки 7, с помощью шарнира 16, с возможностью вращения,прикреплена прямоугольная пластина 17 шириной, меньшей расстояния между двумя пластинчатыми цепями 3 и 4 с возможностью проникновения между ними, и высотой,меньшей расстояния между соседними внутренними примыкающими к двум пластинчатым цепям горизонтальными сторонами соседних полок 7 в виде кромок 9. По параллельной цепям 3 и 4 оси симметрии каждой пластины 17 на участке, примыкающем к противоположной шарнирному соединению 16 горизонтальной стороне на закрепленной между прикрепленных к пластине 17 кронштейнами 18 параллельной пластине 17 горизонтальной оси 19 с возможностью вращения относительно ее установлен опорный ролик 20 таким образом, что при нахождении пластины 17 на грузонесущей ветви цепи в ее вертикальном положении он касается внутренней вертикальной стенки 15. Находящийся на полках 7 транспортируемый груз 8 размещен с возможностью его взаимодействия с пластиной 17 и боковыми стенками 13 и 14. Загрузочное устройство элеватора выполнено в виде наклонного патрубка 21 на передней стенке 11. Разгрузочное устройство выполнено в виде наклонного лотка, размещенного под приводной звездочкой 1 и закрепленного на внутренней вертикальной стенке 15 с возможностью приема и выведения по наклонному лотку за пределы кожуха элеватора разгружаемого с него транспортируемого груза 8,ссыпающегося с огибающих приводную звездочку 1 полок 7. Наклонный лоток 22 выполнен двухскатным. Вал приводной звездочки 1 снабжен защитной втулкой (на фиг. не показана). На боковых кромках каждой прямоугольной пластины 17 закреплены по перпендикулярному ее плоскости тонкостенному вертикальному боковому борту 23 в форме треугольника, основанием которого является боковая кромка пластины 17, а вершина находится на расстоянии 2-4 мм от наружной кромки полки 7, при этом наклонный лоток 22 разгрузочного устройства выполнен с прорезями 24 для беспрепятственного прохождения сквозь него тонкостенных вертикальных боковых бортов 23 пластины 17. Вертикальный элеватор для кусковых грузов работает следующим образом. Подлежащий транспортированию груз 8 через загрузочный патрубок 21 подается внутрь кожуха, попадая на движущуюся наклонно ориентированную полку 7, и свободно 4 75492011.08.30 размещается на ней и между ее тонкостенными вертикальными боковыми бортами 23. При движении цепей 3 и 4, находящийся на полках 7 и между вертикальными боковыми бортами 23 пластины 17 груз 8 взаимодействует за счет своего давления только с внутренней вертикальной стенкой 15. При этом взаимодействие с внутренней вертикальной стенкой 15 осуществляется с помощью перекатывающегося по ней с минимальными затратами на трение качение установленного на прямоугольной пластине 17 опорного ролика 20, а трение груза 8 о боковые стенки 13 и 14 кожуха отсутствует. Во время огибания цепями 3, 4 приводной звездочки 1 опорный ролик 20, дойдя до края верхней закругленной части внутренней вертикальной стенки 15, проваливается вниз под действием собственного веса, веса прямоугольной пластины 17 с бортами 23 и веса груза 8, при этом прямоугольная пластина 17 с бортами 23 поворачивается вокруг шарнира 16 крепления пластины 17 к внутренней примыкающей к двум пластинчатым цепям 3 и 4 горизонтальной стороне каждой полки 7 и груз 8 самотеком разгружается с полок 7 и попадает на наклонный двускатный 22 лоток, по которому выводится за пределы кожуха элеватора в сторону боковых стенок 13 и 14 кожуха. При этом тонкостенные вертикальные боковые борта 23 проходят сквозь прорези 24 наклонного лотка 22 разгрузочного устройства, что способствует удалению находящегося между ними груза. Прямоугольная пластина 17 с бортами 23 и с опорным роликом 20 опускается в вертикальном положении вниз и затем в таком же положении входит в контакт опорным роликом 20 с внутренней вертикальной стенкой 15 на грузонесущей ветви цепей 3 и 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
