Многоэтажный жилой дом

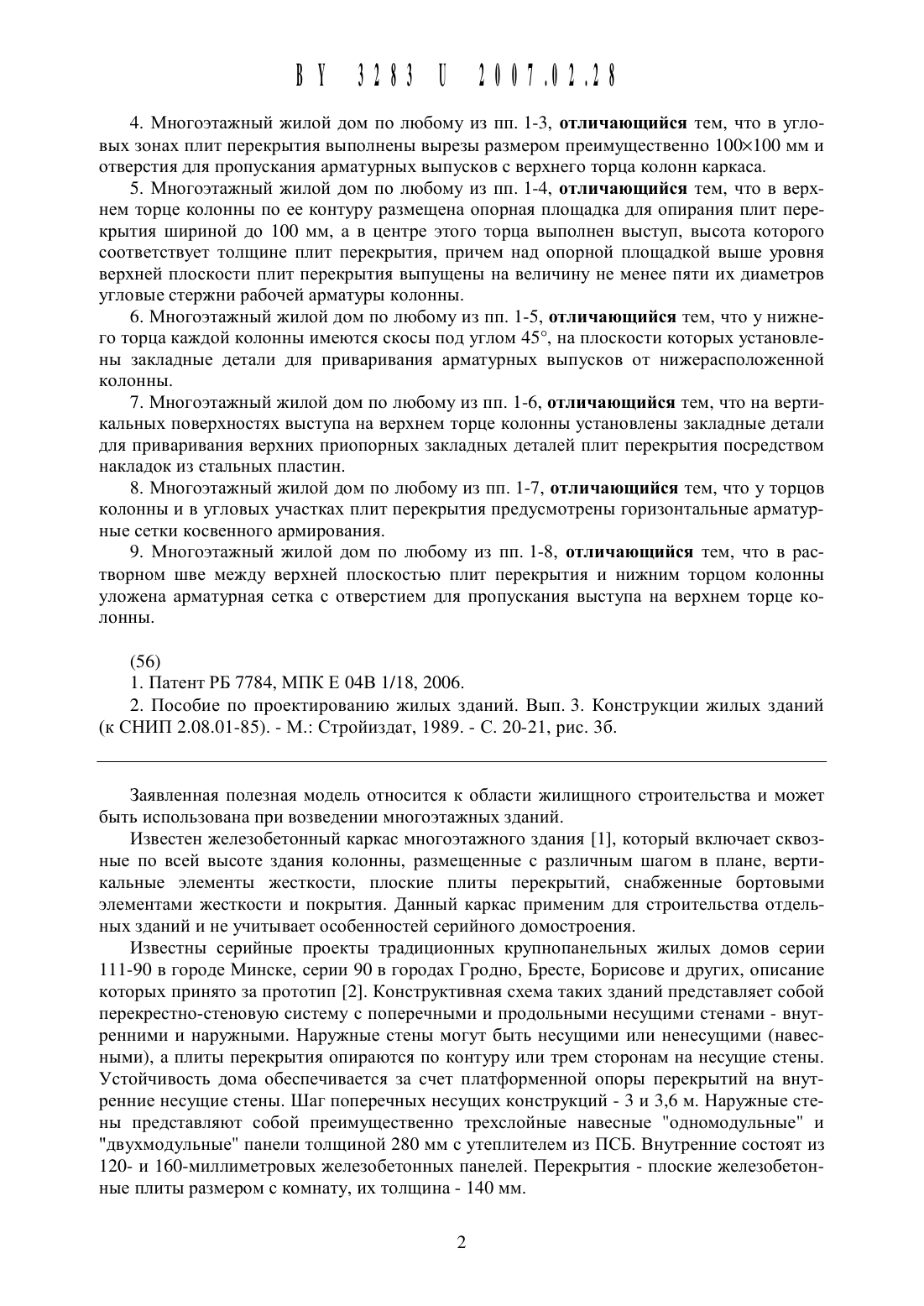

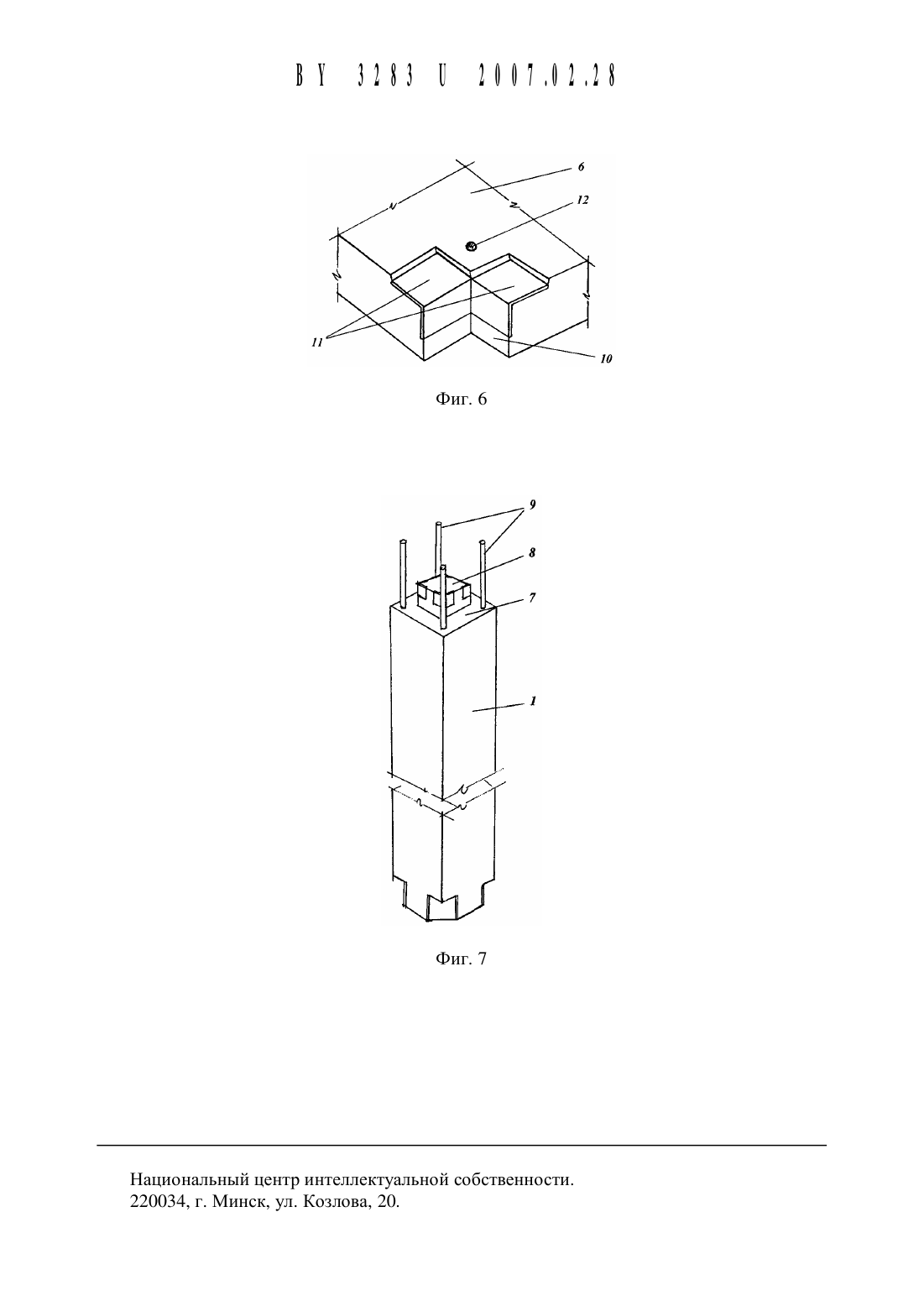

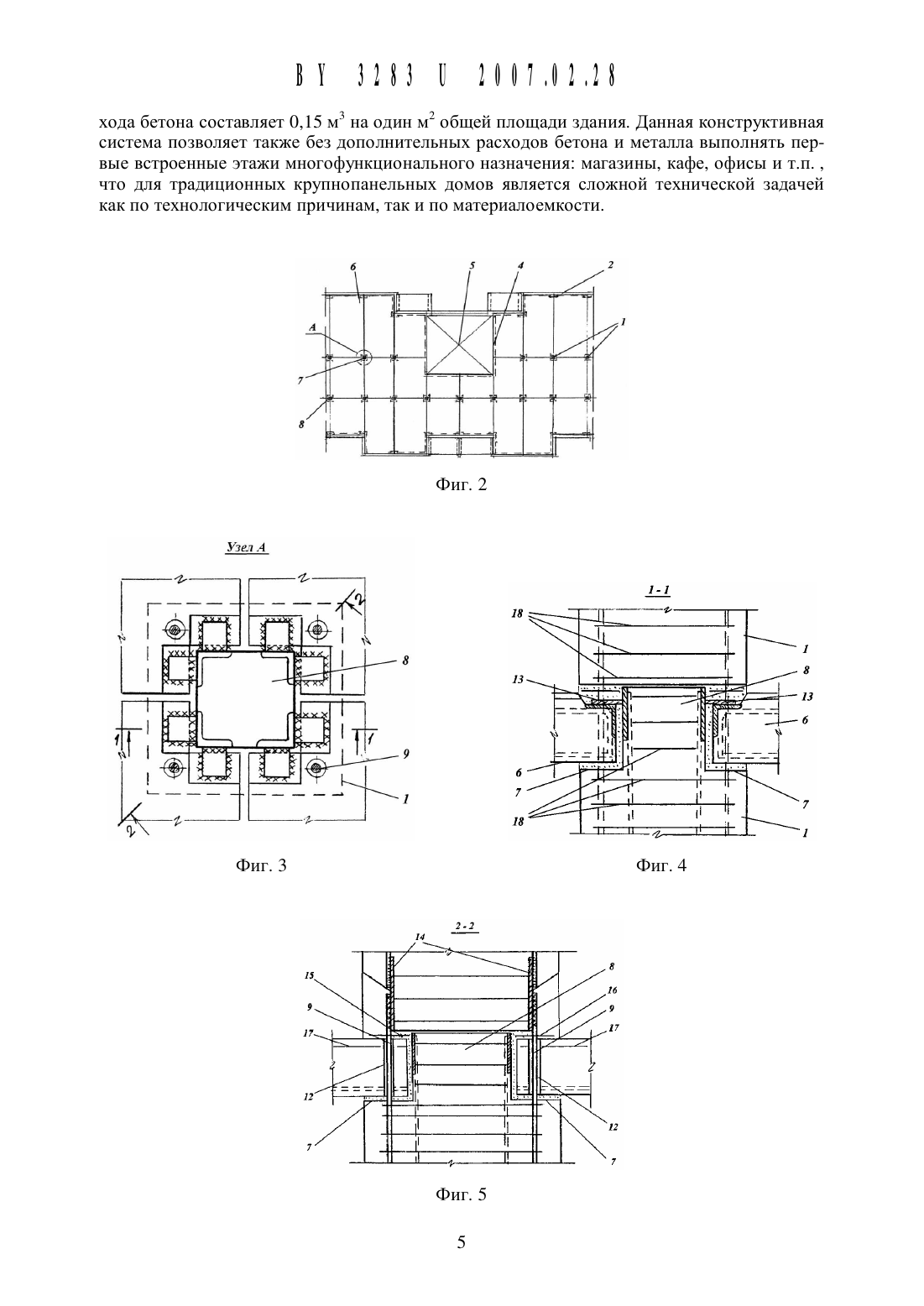

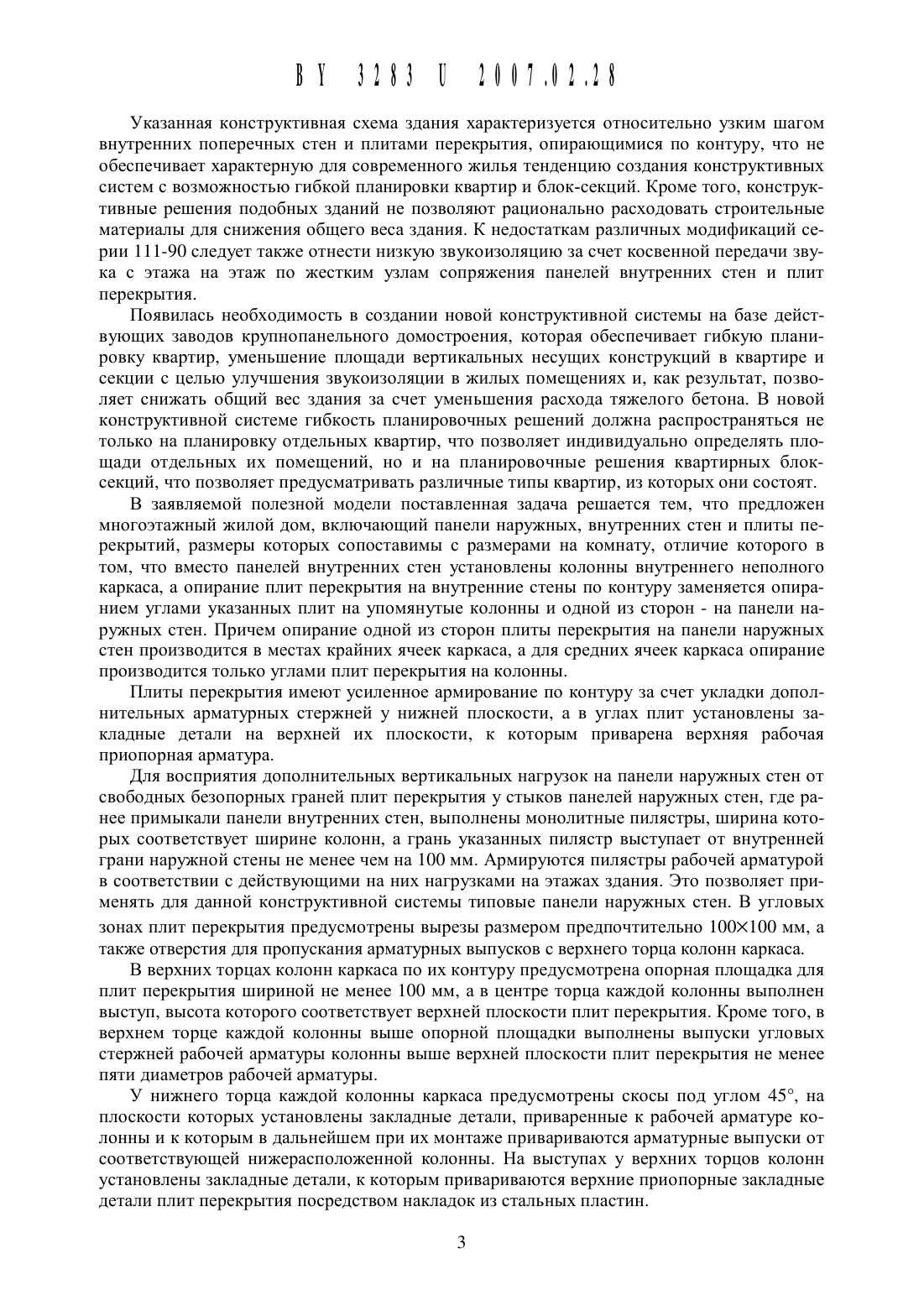

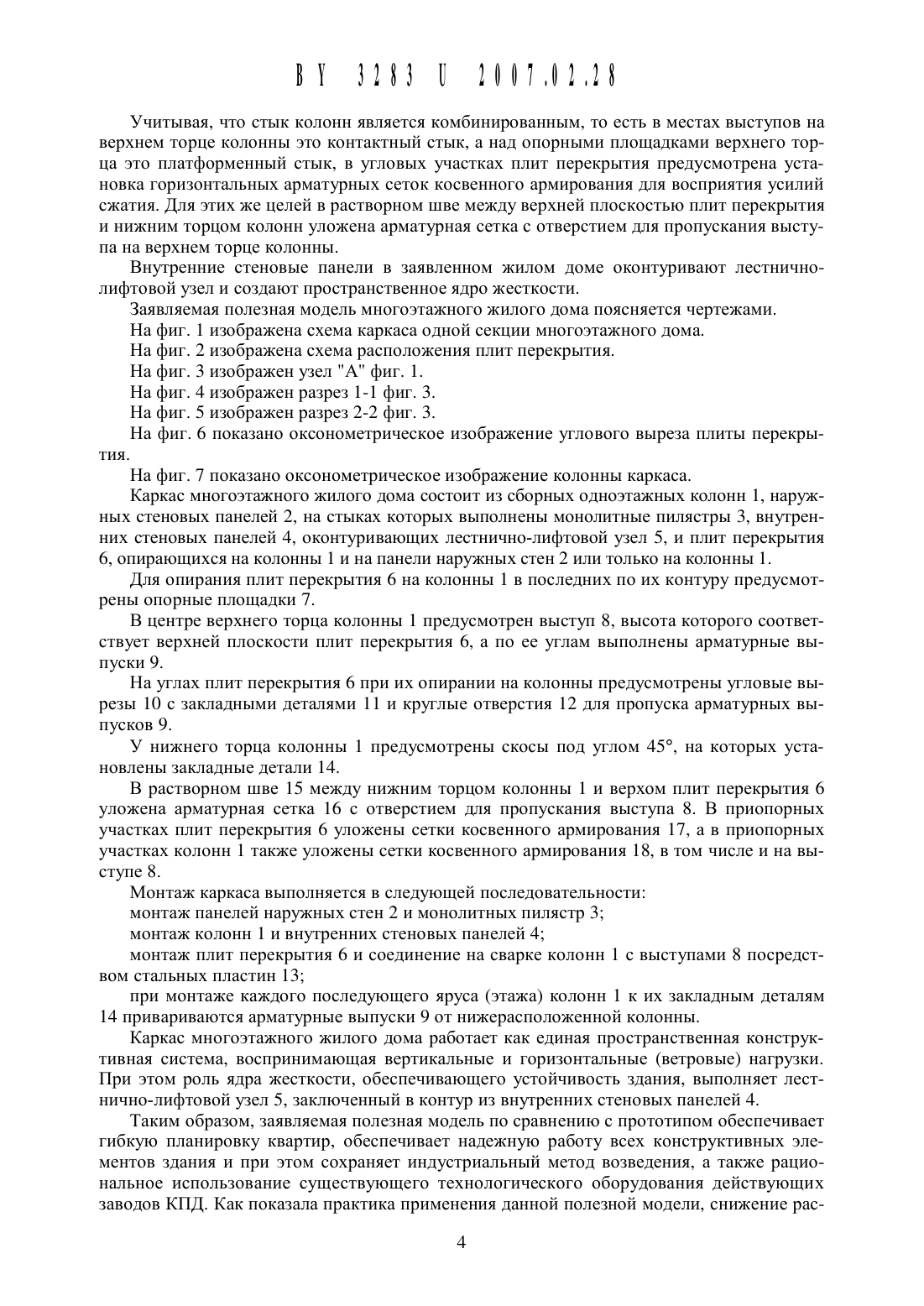

4. Многоэтажный жилой дом по любому из пп. 1-3, отличающийся тем, что в угловых зонах плит перекрытия выполнены вырезы размером преимущественно 100100 мм И отверстия для пропускания арматурных выпусков с верхнего торца колонн каркаса.5. Многоэтажный жилой дом по любому из пп. 1-4, отличающийся тем, что в верхнем торце колонны по ее контуру размещена опорная площадка для опирания плит перекрытия Шириной до 100 мм, а в центре этого торца выполнен выступ, высота которого соответствует толщине плит перекрытия, причем над опорной площадкой выше уровня верхней плоскости плит перекрытия выпущены на величину не менее пяти их диаметров угловые стержни рабочей арматуры колонны.6. Многоэтажный жилой дом по любому из пп. 1-5, отличающийся тем, что у нижнего торца каждой колонны имеются скосы под углом 45, на плоскости которых установлены закладные детали для приваривания арматурных выпусков от нижерасположенной колонны.7. Многоэтажный жилой дом по любому из пп. 1-6, отличающийся тем, что на вертикальнь 1 х поверхностях выступа на верхнем торце колонны установлены закладные детали для приваривания верхних приопорных закладных деталей плит перекрытия посредством накладок из стальных пластин.8. Многоэтажный жилой дом по любому из пп. 1-7, отличающийся тем, что у торцов колонны и в угловых участках плит перекрытия предусмотрены горизонтальные арматурные сетки косвенного армирования.9. Многоэтажный жилой дом по любому из пп. 1-8, отличающийся тем, что в растворном щве между верхней плоскостью плит перекрытия и нижним торцом колонны уложена арматурная сетка с отверстием для пропускания выступа на верхнем торце колонны.2. Пособие по проектированию жилых зданий. Вып. 3. Конструкции жилых зданийЗаявленная полезная модель относится к области жилищного строительства и может быть использована при возведении многоэтажных зданий.Известен железобетонный каркас многоэтажного здания 1, который включает сквозные по всей высоте здания колонны, размещенные с различным Шагом в плане, вертикальные элементы жесткости, плоские плиты перекрытий, снабженные бортовыми элементами жесткости и покрытия. Данный каркас применим для строительства отдельных зданий и не учитывает особенностей серийного домостроения.Известны серийные проекты традиционных крупнопанельных жилых домов серии 111-90 в городе Минске, серии 90 в городах Гродно, Бресте, Борисове и других, описание которых принято за прототип 2. Конструктивная схема таких зданий представляет собой перекрестно-стеновую систему с поперечными и продольными несущими стенами - внутренними и наружными. Наружные стены могут быть несущими или ненесущими (навесными), а плиты перекрытия опираются по контуру или трем сторонам на несущие стены. Устойчивость дома обеспечивается за счет платформенной опоры перекрытий на внутренние несущие стены. Шаг поперечных несущих конструкций - 3 и 3,6 м. Наружные стены представляют собой преимущественно трехслойные навесные одномодульные и двухмодульные панели толщиной 280 мм с утеплителем из ПСБ. Внутренние состоят из 120- и 160-миллиметровых железобетонных панелей. Перекрытия - плоские железобетонные плиты размером с комнату, их толщина - 140 мм.Указанная конструктивная схема здания характеризуется относительно узким шагом внутренних поперечных стен И плитами перекрытия, опирающимися по контуру, что не обеспечивает характерную для современного жилья тенденцию создания конструктивных систем с возможностью гибкой планировки квартир и блок-секций. Кроме того, конструктивные решения подобных зданий не позволяют рационально расходовать строительные материалы для снижения общего веса здания. К недостаткам различных модификаций серии 111-90 следует также отнести низкую звукоизоляцию за счет косвенной передачи звука с этажа на этаж по жестким узлам сопряжения панелей внутренних стен и плит перекрытия.Появилась необходимость в создании новой конструктивной системы на базе действующих заводов крупнопанельного домостроения, которая обеспечивает гибкую планировку квартир, уменьшение площади вертикальных несущих конструкций в квартире и секции с целью улучшения звукоизоляции в жилых помещениях и, как результат, позволяет снижать общий вес здания за счет уменьшения расхода тяжелого бетона. В новой конструктивной системе гибкость планировочных решений должна распространяться не только на планировку отдельных квартир, что позволяет индивидуально определять площади отдельных их помещений, но и на планировочные решения квартирных блоксекций, что позволяет предусматривать различные типы квартир, из которых они состоят.В заявляемой полезной модели поставленная задача решается тем, что предложен многоэтажный жилой дом, включающий панели наружных, внутренних стен и плиты перекрытий, размеры которых сопоставимы с размерами на комнату, отличие которого в том, что вместо панелей внутренних стен установлены колонны внутреннего неполного каркаса, а опирание плит перекрытия на внутренние стены по контуру заменяется опиранием углами указанных плит на упомянутые колонны и одной из сторон - на панели наружных стен. Причем опирание одной из сторон плиты перекрытия на панели наружных стен производится в местах крайних ячеек каркаса, а для средних ячеек каркаса опирание производится только углами плит перекрытия на колонны.Плиты перекрытия имеют усиленное армирование по контуру за счет укладки дополнительных арматурных стержней у нижней плоскости, а в углах плит установлены закладные детали на верхней их плоскости, к которым приварена верхняя рабочая приопорная арматура.Для восприятия дополнительных вертикальных нагрузок на панели наружных стен от свободных безопорных граней плит перекрытия у стыков панелей наружных стен, где ранее примыкали панели внутренних стен, выполнены монолитные пилястры, ширина которых соответствует ширине колонн, а грань указанных пилястр выступает от внутренней грани наружной стены не менее чем на 100 мм. Армируются пилястры рабочей арматурой в соответствии с действующими на них нагрузками на этажах здания. Это позволяет применять для данной конструктивной системы типовые панели наружных стен. В угловыхзонах плит перекрытия предусмотрены вырезы размером предпочтительно 1 ОО 1 ОО мм, а также отверстия для пропускания арматурных выпусков с верхнего торца колонн каркаса.В верхних торцах колонн каркаса по их контуру предусмотрена опорная площадка для плит перекрытия шириной не менее 100 мм, а в центре торца каждой колонны выполнен выступ, высота которого соответствует верхней плоскости плит перекрытия. Кроме того, в верхнем торце каждой колонны выше опорной площадки выполнены выпуски угловых стержней рабочей арматуры колонны выше верхней плоскости плит перекрытия не менее пяти диаметров рабочей арматуры.У нижнего торца каждой колонны каркаса предусмотрены скосы под углом 45, на плоскости которых установлены закладные детали, приваренные к рабочей арматуре колонны и к которым в дальнейшем при их монтаже привариваются арматурные выпуски от соответствующей нижерасположенной колонны. На выступах у верхних торцов колонн установлены закладные детали, к которым привариваются верхние приопорные закладные детали плит перекрытия посредством накладок из стальных пластин.Учитывая, что стык колонн является комбинированным, то есть в местах выступов на верхнем торце колонны это контактный стык, а над опорными площадками верхнего торца это платформенный стык, в угловых участках плит перекрытия предусмотрена установка горизонтальных арматурных сеток косвенного армирования для восприятия усилий сжатия. Для этих же целей в растворном щве между верхней плоскостью плит перекрытия и нижним торцом колонн уложена арматурная сетка с отверстием для пропускания вь 1 ступа на верхнем торце колонны.Внутренние стеновые панели в заявленном жилом доме оконтуривают лестничнолифтовой узел и создают пространственное ядро жесткости.Заявляемая полезная модель многоэтажного жилого дома поясняется чертежами.На фиг. 1 изображена схема каркаса одной секции многоэтажного дома.На фиг. 2 изображена схема расположения плит перекрытия.На фиг. 6 показано оксонометрическое изображение углового выреза плиты перекрь 1 тия.На фиг. 7 показано оксонометрическое изображение колонны каркаса.Каркас многоэтажного жилого дома состоит из сборных одноэтажных колонн 1, наружных стеновых панелей 2, на стыках которых выполнены монолитные пилястры 3, внутренних стеновых панелей 4, оконтуривающих лестнично-лифтовой узел 5, и плит перекрытия 6, опирающихся на колонны 1 и на панели наружных стен 2 или только на колонны 1.Для опирания плит перекрытия 6 на колонны 1 в последних по их контуру предусмотрены опорные площадки 7.В центре верхнего торца колонны 1 предусмотрен выступ 8, высота которого соответствует верхней плоскости плит перекрытия 6, а по ее углам выполнены арматурные вь 1 пуски 9.На углах плит перекрытия 6 при их опирании на колонны предусмотрены угловые вь 1 резы 10 с закладными деталями 11 и круглые отверстия 12 для пропуска арматурных вь 1 пусков 9.У нижнего торца колонны 1 предусмотрены скосы под углом 45, на которых установлены закладные детали 14.В растворном щве 15 между нижним торцом колонны 1 и верхом плит перекрытия 6 уложена арматурная сетка 16 с отверстием для пропускания выступа 8. В приопорных участках плит перекрытия 6 уложены сетки косвенного армирования 17, а в приопорных участках колонн 1 также уложены сетки косвенного армирования 18, в том числе и на вь 1 ступе 8.Монтаж каркаса выполняется в следующей последовательностимонтаж панелей наружных стен 2 и монолитных пилястр 3монтаж колонн 1 и внутренних стеновых панелей 4монтаж плит перекрытия 6 и соединение на сварке колонн 1 с выступами 8 посредством стальных пластин 13при монтаже каждого последующего яруса (этажа) колонн 1 к их закладным деталям 14 привариваются арматурные выпуски 9 от нижерасположенной колонны.Каркас многоэтажного жилого дома работает как единая пространственная конструктивная система, воспринимающая вертикальные и горизонтальные (ветровые) нагрузки. При этом роль ядра жесткости, обеспечивающего устойчивость здания, выполняет лестнично-лифтовой узел 5, заключенный в контур из внутренних стеновых панелей 4.Таким образом, заявляемая полезная модель по сравнению с прототипом обеспечивает гибкую планировку квартир, обеспечивает надежную работу всех конструктивных элементов здания и при этом сохраняет индустриальный метод возведения, а также рациональное использование существующего технологического оборудования действующих заводов КПД. Как показала практика применения данной полезной модели, снижение рас 4хода бетона составляет 0,15 МЗ на один М 2 общей площади здания. Данная конструктивная систеМа позволяет также без Дополнительных расходов бетона И Металла выполнять первые встроенные этажи Многофункционального назначения Магазины, кафе, офисы и т.п. ,что для традиционных крупнопанелЬнЬ 1 х домов является сложной технической задачей как по технологическим причинам, так и по материалоемкости.
