Маркер

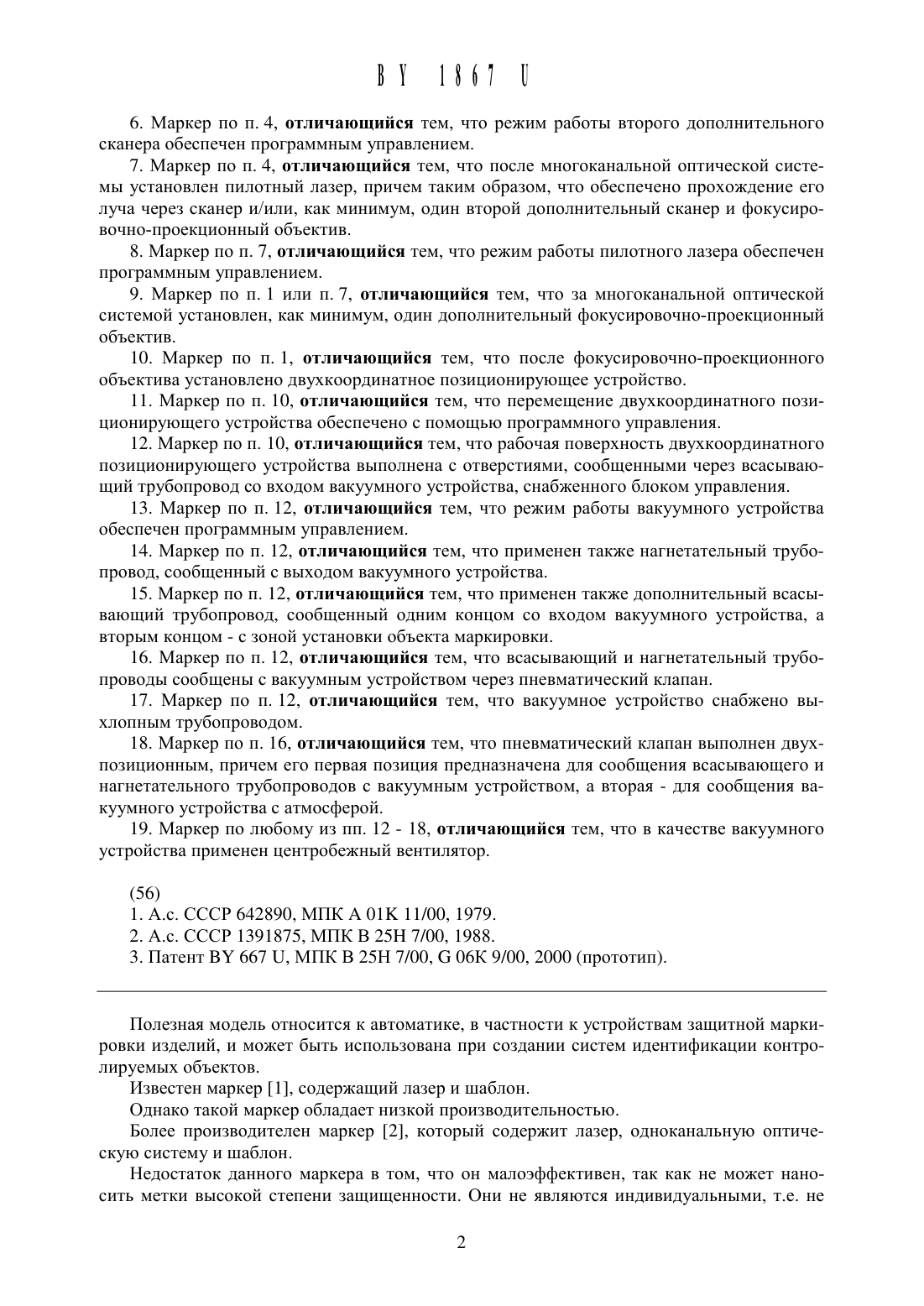

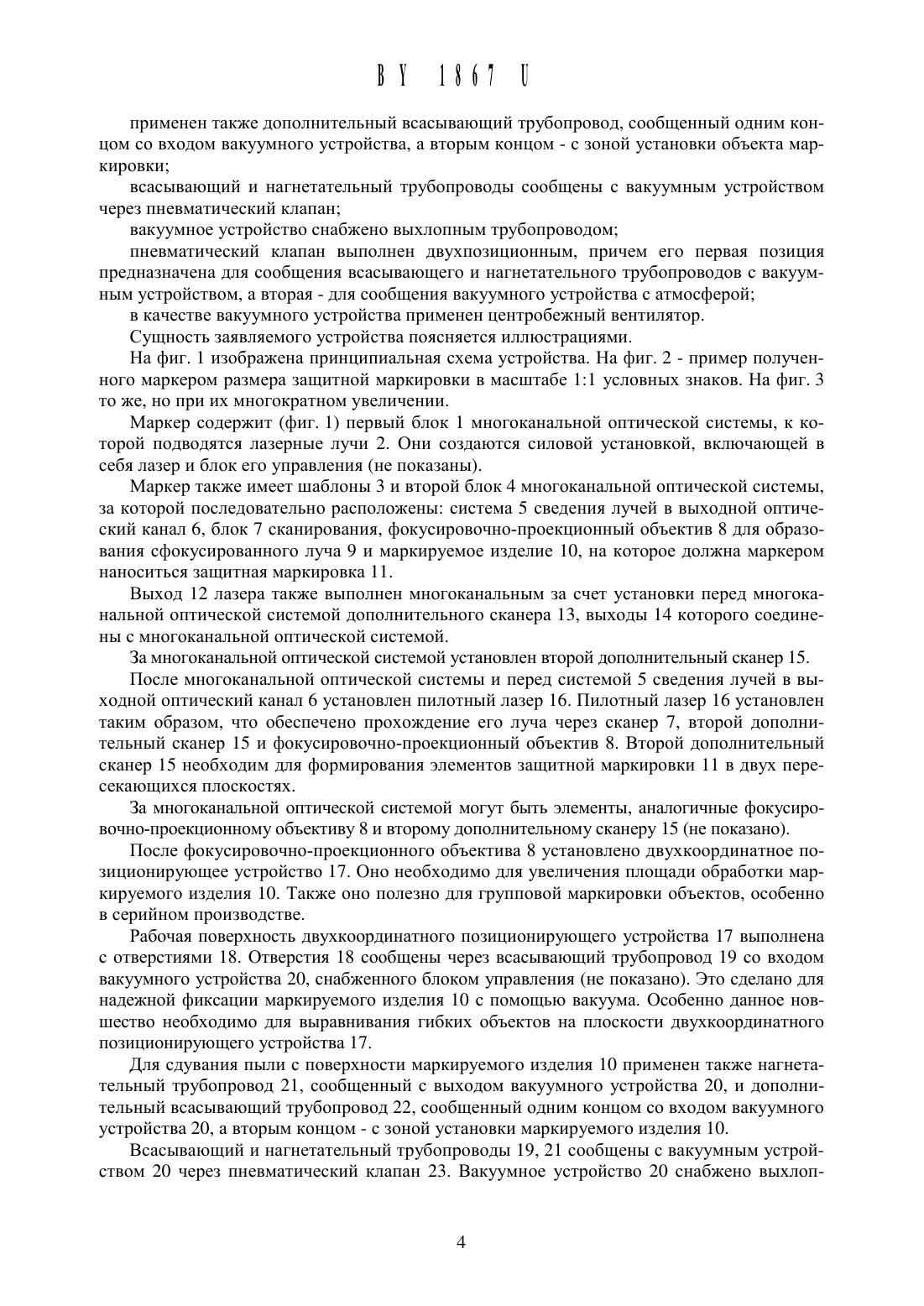

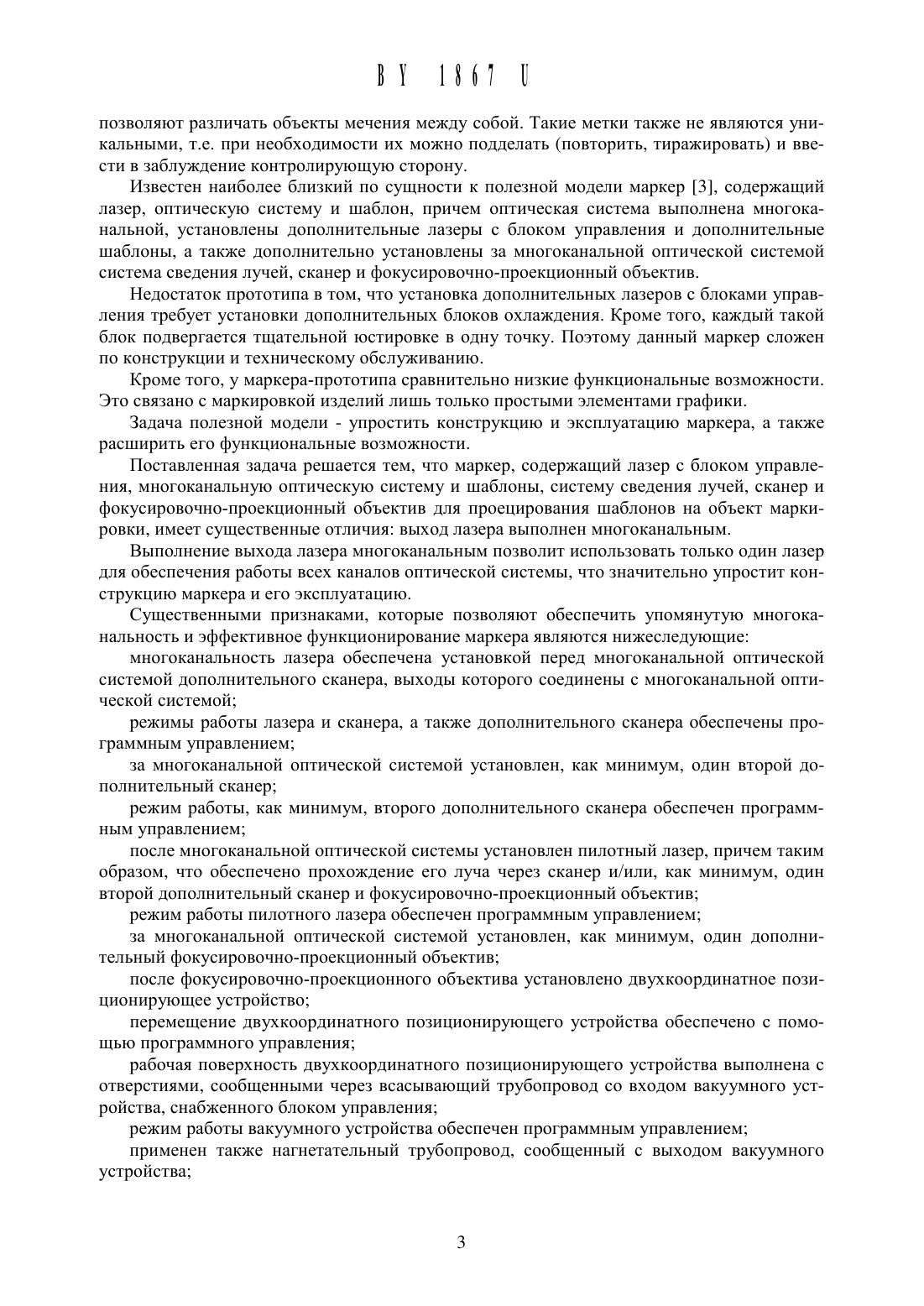

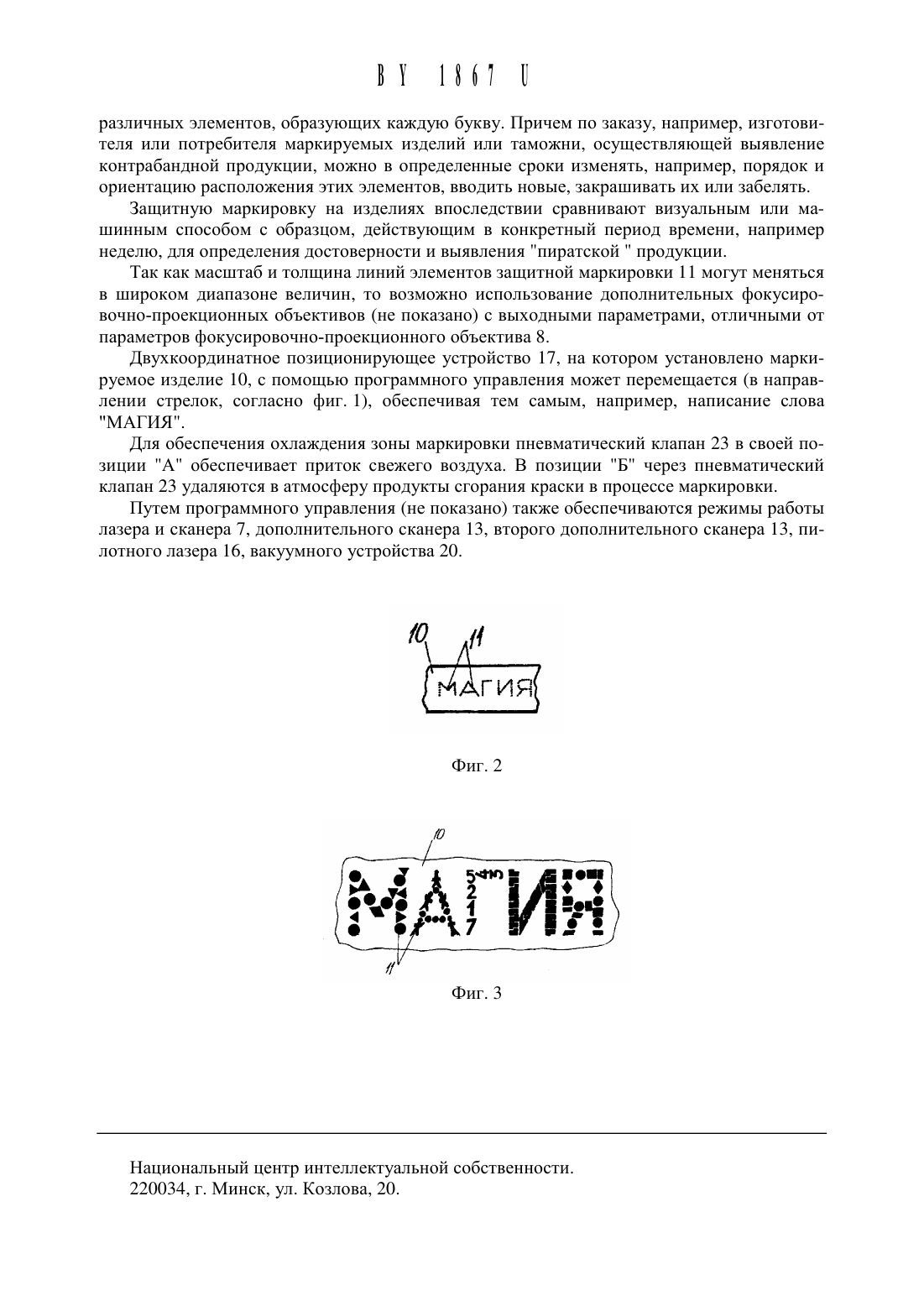

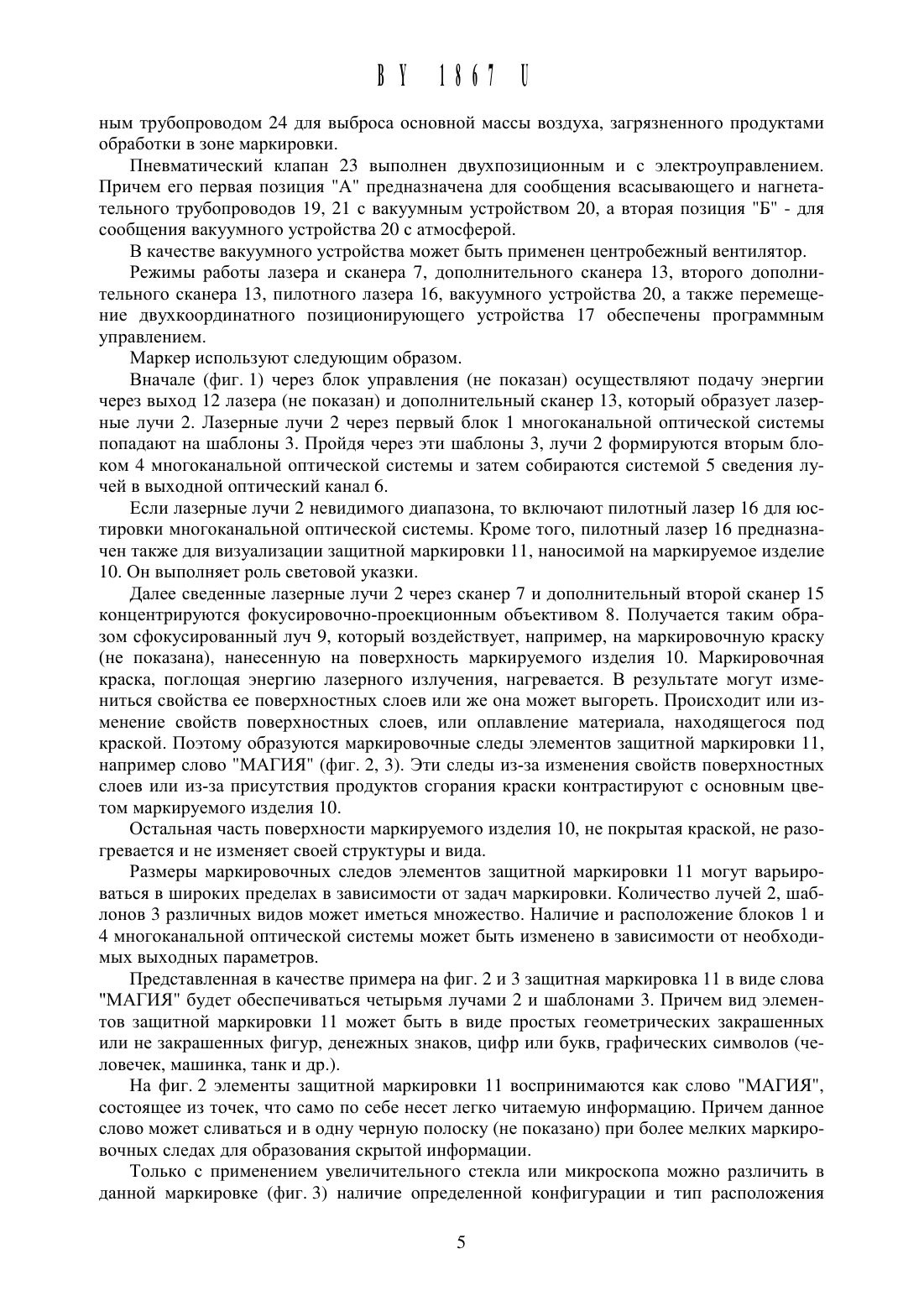

6. Маркер по п. 4, отличающийся тем, что режим работы второго дополнительного сканера обеспечен программным управлением.7. Маркер по п. 4, отличающийся тем, что после многоканальной оптической системы установлен пилотный лазер, причем таким образом, что обеспечено прохождение его луча через сканер и/или, как минимум, один второй Дополнительный сканер и фокусировочно-проекционнь 1 й объектив.8. Маркер по п. 7, отличающийся тем, что режим работы пилотного лазера обеспечен программным управлением.9. Маркер по п. 1 или п. 7, отличающийся тем, что за многоканальной оптической системой установлен, как минимум, один дополнительный фокусировочно-проекционный объектив.10. Маркер по п. 1, отличающийся тем, что после фокусировочно-проекционного объектива установлено двухкоординатное позиционирующее устройство.11. Маркер по п. 10, отличающийся тем, что перемещение двухкоординатного позиционирующего устройства обеспечено с помощью программного управления.12. Маркер по п. 10, отличающийся тем, что рабочая поверхность двухкоординатного позиционирующего устройства выполнена с отверстиями, сообщенными через всась 1 вающий трубопровод со входом вакуумного устройства, снабженного блоком управления.13. Маркер по п. 12, отличающийся тем, что режим работы вакуумного устройства обеспечен программным управлением.14. Маркер по п. 12, отличающийся тем, что применен также нагнетательный трубопровод, сообщенный с выходом вакуумного устройства.15. Маркер по п. 12, отличающийся тем, что применен также дополнительный всась 1 вающий трубопровод, сообщенный одним концом со входом вакуумного устройства, а вторым концом - с зоной установки объекта маркировки.16. Маркер по п. 12, отличающийся тем, что всасывающий и нагнетательный трубопроводы сообщены с вакуумным устройством через пневматический клапан.17. Маркер по п. 12, отличающийся тем, что вакуумное устройство снабжено вь 1 хлопным трубопроводом.18. Маркер по п. 16, отличающийся тем, что пневматический клапан выполнен двухпозиционным, причем его первая позиция предназначена для сообщения всасывающего и нагнетательного трубопроводов с вакуумным устройством, а вторая - для сообщения вакуумного устройства с атмосферой.19. Маркер по любому из пп. 12 - 18, отличающийся тем, что в качестве вакуумного устройства применен центробежный вентилятор.Полезная модель относится к автоматике, в частности к устройствам защитной маркировки изделий, и может быть использована при создании систем идентификации контролируемых объектов.Однако такой маркер обладает низкой производительностью.Более производителен маркер 2, который содержит лазер, одноканальную оптическую систему и шаблон.Недостаток данного маркера в том, что он малоэффективен, так как не может наносить метки высокой степени защищенности. Они не являются индивидуальными, т.е. непозволяют различать объекты мечения между собой. Такие метки также не являются уникальнь 1 ми, т.е. при необходимости их можно подделать (повторить, тиражировать) и ввести в заблуждение контролирующую сторону.Известен наиболее близкий по сущности к полезной модели маркер 3, содержащий лазер, оптическую систему и щаблон, причем оптическая система выполнена многоканальной, установлень 1 дополнительные лазеры с блоком управления и дополнительные щаблоны, а также дополнительно установлены за многоканальной оптической системой система сведения лучей, сканер и фокусировочно-проекционный объектив.Недостаток прототипа в том, что установка дополнительных лазеров с блоками управления требует установки дополнительных блоков охлаждения. Кроме того, каждый такой блок подвергается тщательной юстировке в одну точку. Поэтому данный маркер сложен по конструкции и техническому обслуживанию.Кроме того, у маркера-прототипа сравнительно низкие функциональные возможности. Это связано с маркировкой изделий лищь только простыми элементами графики.Задача полезной модели - упростить конструкцию и эксплуатацию маркера, а также расщирить его функциональные возможности.Поставленная задача рещается тем, что маркер, содержащий лазер с блоком управления, многоканальную оптическую систему и щаблоны, систему сведения лучей, сканер и фокусировочно-проекционнь 1 й объектив для проецирования щаблонов на объект маркировки, имеет существенные отличия выход лазера выполнен многоканальным.Выполнение выхода лазера многоканальным позволит использовать только один лазер для обеспечения работы всех каналов оптической системы, что значительно упростит конструкцию маркера и его эксплуатацию.Существенными признаками, которые позволяют обеспечить упомянутую многоканальность и эффективное функционирование маркера являются нижеследующиемногоканальность лазера обеспечена установкой перед многоканальной оптической системой дополнительного сканера, выходы которого соединены с многоканальной оптической системойрежимы работы лазера и сканера, а также дополнительного сканера обеспечены программным управлениемза многоканальной оптической системой установлен, как минимум, один второй дополнительный сканеррежим работы, как минимум, второго дополнительного сканера обеспечен программным управлениемпосле многоканальной оптической системы установлен пилотный лазер, причем таким образом, что обеспечено прохождение его луча через сканер и/или, как минимум, один второй дополнительный сканер и фокусировочно-проекционный объективрежим работы пилотного лазера обеспечен программным управлениемза многоканальной оптической системой установлен, как минимум, один дополнительный фокусировочно-проекционнь 1 й объективпосле фокусировочно-проекционного объектива установлено двухкоординатное позиционирующее устройствоперемещение двухкоординатного позиционирующего устройства обеспечено с помощью программного управлениярабочая поверхность двухкоординатного позиционирующего устройства выполнена с отверстиями, сообщенными через всасывающий трубопровод со входом вакуумного устройства, снабженного блоком управлениярежим работы вакуумного устройства обеспечен программным управлениемприменен также нагнетательный трубопровод, сообщенный с выходом вакуумного устройстваприменен также дополнительный всасывающий трубопровод, сообщенный одним концом со входом вакуумного устройства, а вторым концом - с зоной установки объекта маркировкивсасывающий и нагнетательный трубопроводы сообщены с вакуумным устройством через пневматический клапанвакуумное устройство снабжено выхлопным трубопроводомпневматический клапан выполнен двухпозиционным, причем его первая позиция предназначена для сообщения всасывающего и нагнетательного трубопроводов с вакуумным устройством, а вторая - для сообщения вакуумного устройства с атмосферойв качестве вакуумного устройства применен Центробежный вентилятор.Сущность заявляемого устройства поясняется иллюстрациями.На фиг. 1 изображена принципиальная схема устройства. На фиг. 2 - пример полученного маркером размера защитной маркировки в масщтабе 11 условных знаков. На фиг. 3 то же, но при их многократном увеличении.Маркер содержит (фиг. 1) первый блок 1 многоканальной оптической системы, к которой подводятся лазерные лучи 2. Они создаются силовой установкой, включающей в себя лазер и блок его управления (не показаны).Маркер также имеет щаблоны 3 и второй блок 4 многоканальной оптической системы,за которой последовательно расположены система 5 сведения лучей в выходной оптический канал 6, блок 7 сканирования, фокусировочно-проекционнь 1 й объектив 8 для образования сфокусированного луча 9 и маркируемое изделие 10, на которое должна маркером наноситься защитная маркировка 11.Выход 12 лазера также выполнен многоканальным за счет установки перед многоканальной оптической системой дополнительного сканера 13, выходы 14 которого соединены с многоканальной оптической системой.За многоканальной оптической системой установлен второй дополнительный сканер 15.После многоканальной оптической системы и перед системой 5 сведения лучей в вь 1 ходной оптический канал 6 установлен пилотный лазер 16. Пилотный лазер 16 установлен таким образом, что обеспечено прохождение его луча через сканер 7, второй дополнительный сканер 15 и фокусировочно-проекционнь 1 й объектив 8. Второй дополнительный сканер 15 необходим для формирования элементов защитной маркировки 11 в двух пересекающихся плоскостях.За многоканальной оптической системой могут быть элементы, аналогичные фокусировочно-проекционному объективу 8 и второму дополнительному сканеру 15 (не показано).После фокусировочно-проекционного объектива 8 установлено двухкоординатное позиционирующее устройство 17. Оно необходимо для увеличения площади обработки маркируемого изделия 10. Также оно полезно для групповой маркировки объектов, особенно в серийном производстве.Рабочая поверхность двухкоординатного позиционирующего устройства 17 выполнена с отверстиями 18. Отверстия 18 сообщены через всасывающий трубопровод 19 со входом вакуумного устройства 20, снабженного блоком управления (не показано). Это сделано для надежной фиксации маркируемого изделия 10 с помощью вакуума. Особенно данное новщество необходимо для выравнивания гибких объектов на плоскости двухкоординатного позиционирующего устройства 17.Для сдувания пыли с поверхности маркируемого изделия 10 применен также нагнетательный трубопровод 21, сообщенный с выходом вакуумного устройства 20, и дополнительный всасывающий трубопровод 22, сообщенный одним концом со входом вакуумного устройства 20, а вторым концом - с зоной установки маркируемого изделия 10.Всасывающий и нагнетательный трубопроводы 19, 21 сообщены с вакуумным устройством 20 через пневматический клапан 23. Вакуумное устройство 20 снабжено вь 1 хлоп 11186711нь 1 м трубопроводом 24 для выброса основной массы воздуха, загрязненного продуктами обработки в зоне маркировки.Пневматический клапан 23 выполнен двухпозиционным и с электроуправлением. Причем его первая позиция А предназначена для сообщения всасывающего и нагнетательного трубопроводов 19, 21 с вакуумным устройством 20, а вторая позиция Б - для сообщения вакуумного устройства 20 с атмосферой.В качестве вакуумного устройства может быть применен Центробежный вентилятор.Режимы работы лазера и сканера 7, дополнительного сканера 13, второго дополнительного сканера 13, пилотного лазера 16, вакуумного устройства 20, а также перемещение двухкоординатного позиционирующего устройства 17 обеспечены программным управлением.Маркер используют следующим образом.Вначале (фиг. 1) через блок управления (не показан) осуществляют подачу энергии через выход 12 лазера (не показан) и дополнительный сканер 13, который образует лазерные лучи 2. Лазерные лучи 2 через первый блок 1 многоканальной оптической системы попадают на Шаблоны 3. Пройдя через эти Шаблоны 3, лучи 2 формируются вторым блоком 4 многоканальной оптической системы и затем собираются системой 5 сведения лучей в выходной оптический канал 6.Если лазерные лучи 2 невидимого диапазона, то включают пилотный лазер 16 для юстировки многоканальной оптической системы. Кроме того, пилотный лазер 16 предназначен также для визуализации защитной маркировки 11, наносимой на маркируемое изделие 10. Он выполняет роль световой указки.Далее сведенные лазерные лучи 2 через сканер 7 и дополнительный второй сканер 15 концентрируются фокусировочно-проекционнь 1 м объективом 8. Получается таким образом сфокусированный луч 9, который воздействует, например, на маркировочную краску(не показана), нанесенную на поверхность маркируемого изделия 10. Маркировочная краска, поглощая энергию лазерного излучения, нагревается. В результате могут измениться свойства ее поверхностных слоев или же она может выгореть. Происходит или изменение свойств поверхностных слоев, или оплавление материала, находящегося под краской. Поэтому образуются маркировочные следы элементов защитной маркировки 11,например слово МАГИЯ (фиг. 2, 3). Эти следы из-за изменения свойств поверхностных слоев или из-за присутствия продуктов сгорания краски контрастируют с основным цветом маркируемого изделия 10.Остальная часть поверхности маркируемого изделия 10, не покрытая краской, не разогревается и не изменяет своей структуры и вида.Размеры маркировочных следов элементов защитной маркировки 11 могут варьироваться в широких пределах в зависимости от задач маркировки. Количество лучей 2, щаблонов 3 различных видов может иметься множество. Наличие и расположение блоков 1 и 4 многоканальной оптической системы может быть изменено в зависимости от необходимых выходных параметров.Представленная в качестве примера на фиг. 2 и 3 защитная маркировка 11 в виде слова МАГИЯ будет обеспечиваться четырьмя лучами 2 и щаблонами 3. Причем вид элементов защитной маркировки 11 может быть в виде простых геометрических закращенных или не закращенных фигур, денежных знаков, цифр или букв, графических символов (человечек, мащинка, танк и др.).На фиг. 2 элементы защитной маркировки 11 воспринимаются как слово МАГИЯ,состоящее из точек, что само по себе несет легко читаемую информацию. Причем данное слово может сливаться и в одну черную полоску (не показано) при более мелких маркировочных следах для образования скрытой информации.Только с применением увеличительного стекла или микроскопа можно различить в данной маркировке (фиг. 3) наличие определенной конфигурации и тип расположения
