Кронштейн оптического прицела для охотничьего ружья с вертикально спаренными стволами

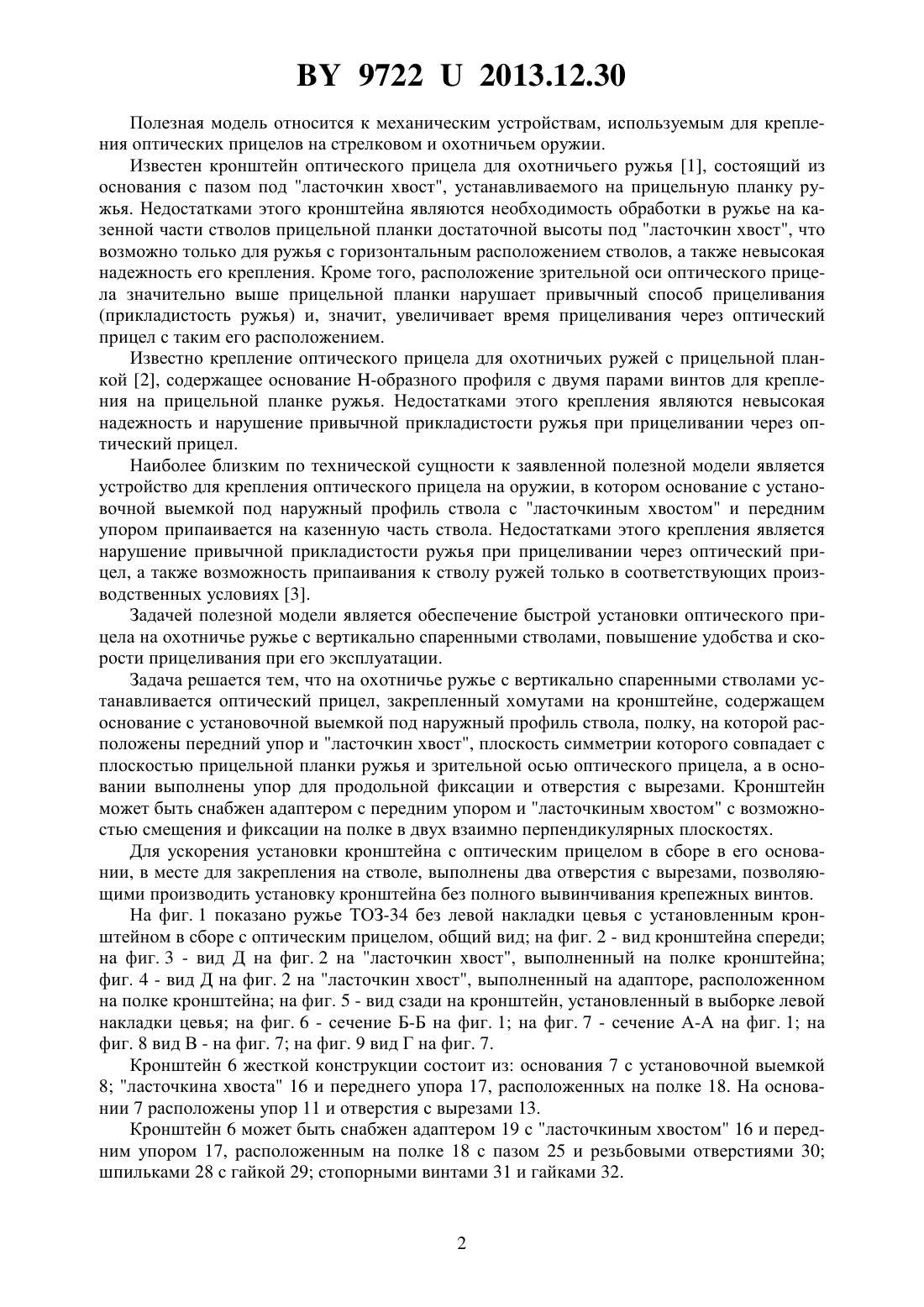

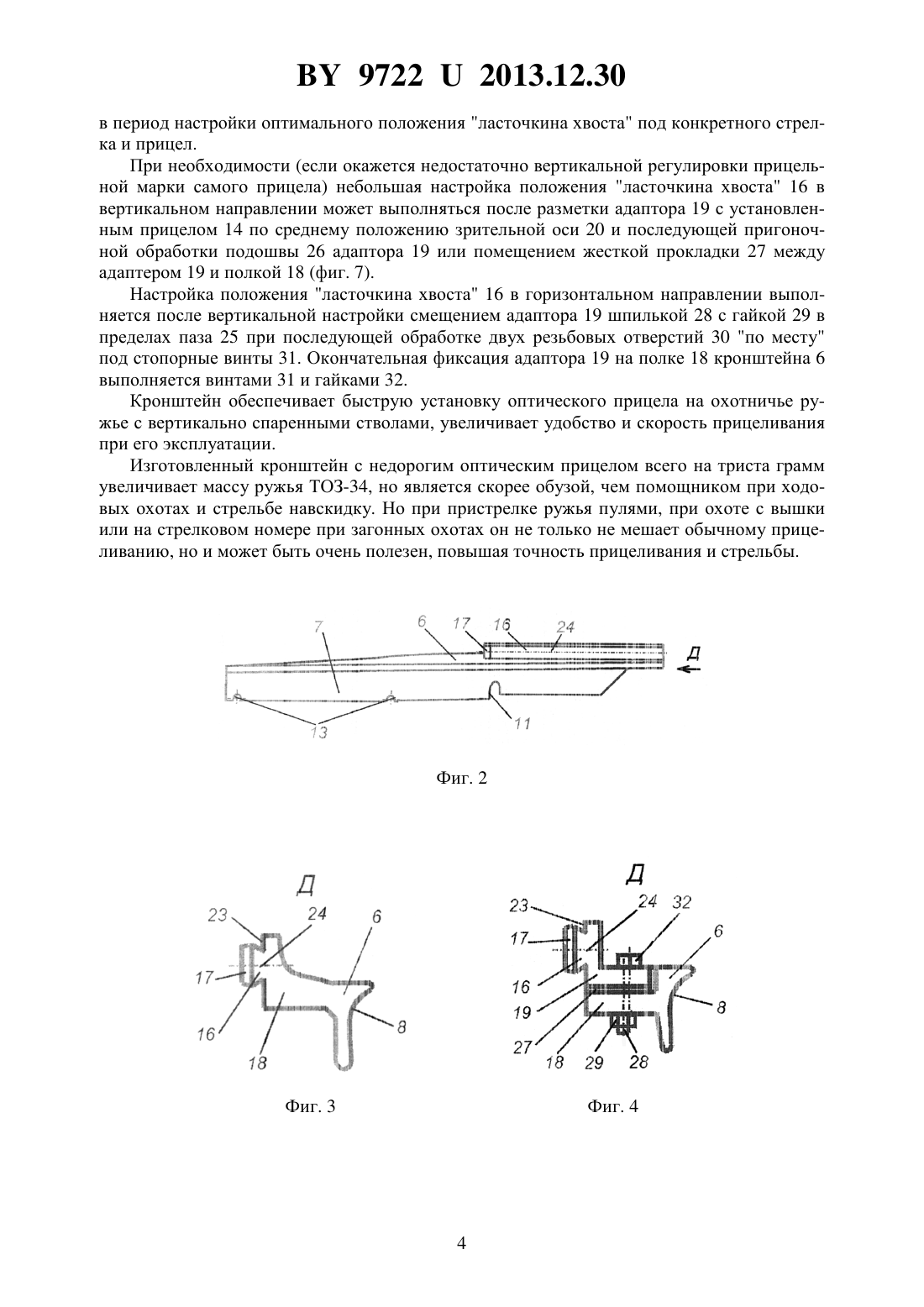

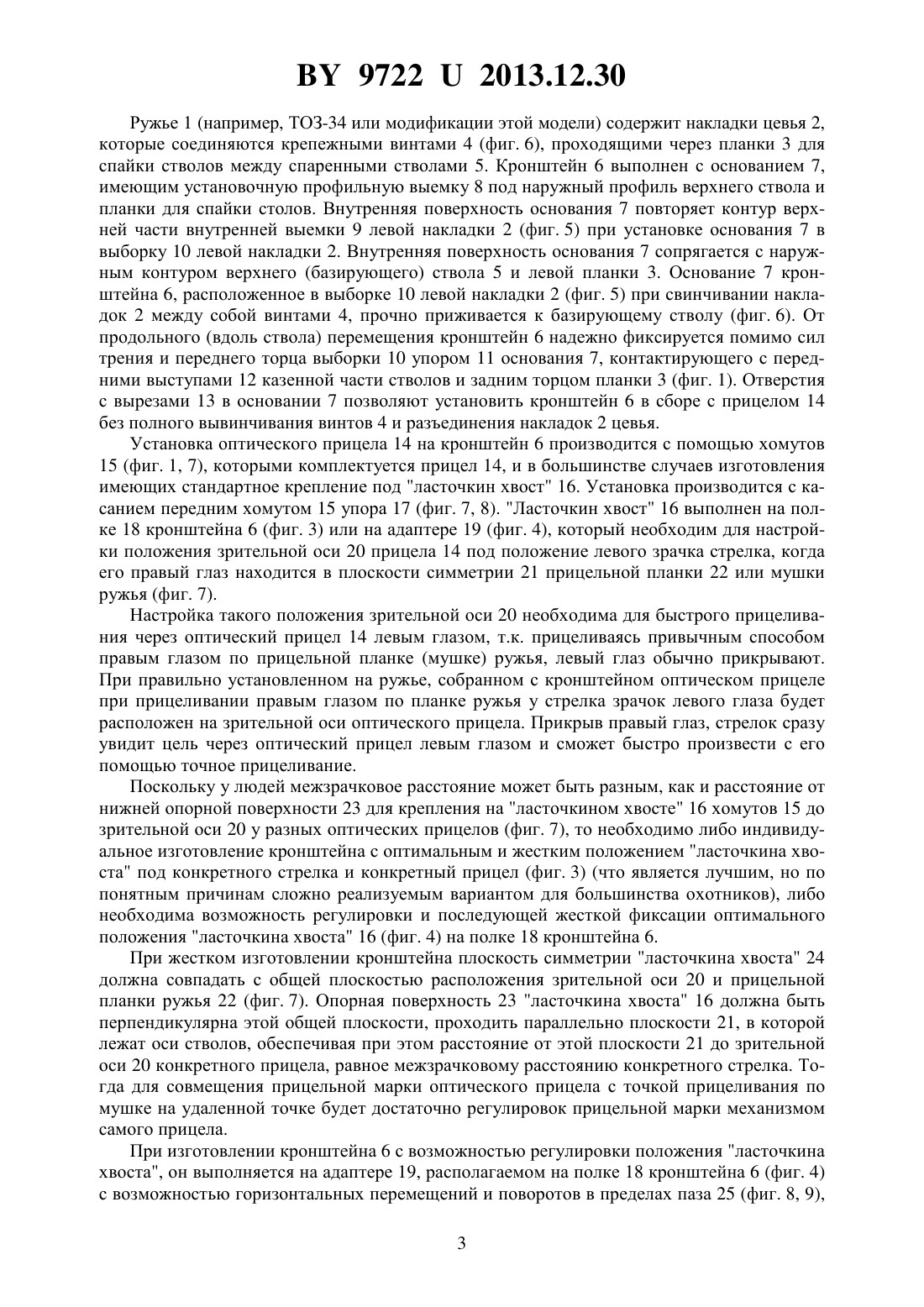

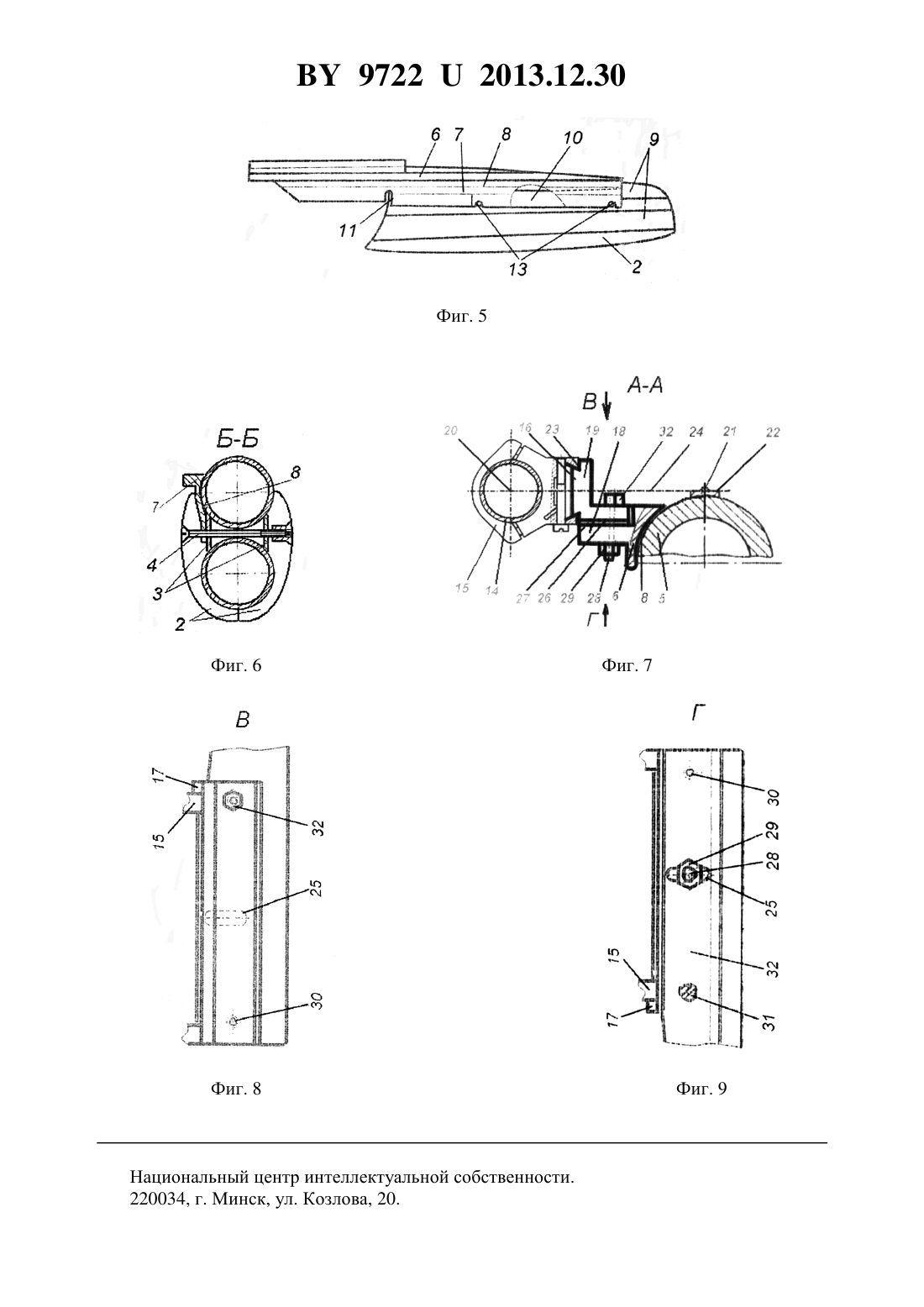

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КРОНШТЕЙН ОПТИЧЕСКОГО ПРИЦЕЛА ДЛЯ ОХОТНИЧЬЕГО РУЖЬЯ С ВЕРТИКАЛЬНО СПАРЕННЫМИ СТВОЛАМИ(71) Заявитель Щербаков Сергей Александрович(72) Автор Щербаков Сергей Александрович(73) Патентообладатель Щербаков Сергей Александрович(57) 1. Кронштейн оптического прицела для охотничьего ружья с вертикально спаренными стволами, содержащий основание с установочной выемкой под наружный профиль ствола, ласточкин хвост с передним упором, отличающийся тем, что содержит полку, на которой расположен ласточкин хвост, плоскость симметрии которого совпадает с плоскостью прицельной планки ружья и зрительной осью оптического прицела, а в основании выполнены упор для продольной фиксации и отверстия с вырезами под винты крепления на стволах ружья. 2. Кронштейн по п. 1, отличающийся тем, что снабжен адаптером с ласточкиным хвостом с возможностью смещения и фиксации положений в двух взаимно перпендикулярных плоскостях. 97222013.12.30 Полезная модель относится к механическим устройствам, используемым для крепления оптических прицелов на стрелковом и охотничьем оружии. Известен кронштейн оптического прицела для охотничьего ружья 1, состоящий из основания с пазом под ласточкин хвост, устанавливаемого на прицельную планку ружья. Недостатками этого кронштейна являются необходимость обработки в ружье на казенной части стволов прицельной планки достаточной высоты под ласточкин хвост, что возможно только для ружья с горизонтальным расположением стволов, а также невысокая надежность его крепления. Кроме того, расположение зрительной оси оптического прицела значительно выше прицельной планки нарушает привычный способ прицеливания(прикладистость ружья) и, значит, увеличивает время прицеливания через оптический прицел с таким его расположением. Известно крепление оптического прицела для охотничьих ружей с прицельной планкой 2, содержащее основание -образного профиля с двумя парами винтов для крепления на прицельной планке ружья. Недостатками этого крепления являются невысокая надежность и нарушение привычной прикладистости ружья при прицеливании через оптический прицел. Наиболее близким по технической сущности к заявленной полезной модели является устройство для крепления оптического прицела на оружии, в котором основание с установочной выемкой под наружный профиль ствола с ласточкиным хвостом и передним упором припаивается на казенную часть ствола. Недостатками этого крепления является нарушение привычной прикладистости ружья при прицеливании через оптический прицел, а также возможность припаивания к стволу ружей только в соответствующих производственных условиях 3. Задачей полезной модели является обеспечение быстрой установки оптического прицела на охотничье ружье с вертикально спаренными стволами, повышение удобства и скорости прицеливания при его эксплуатации. Задача решается тем, что на охотничье ружье с вертикально спаренными стволами устанавливается оптический прицел, закрепленный хомутами на кронштейне, содержащем основание с установочной выемкой под наружный профиль ствола, полку, на которой расположены передний упор и ласточкин хвост, плоскость симметрии которого совпадает с плоскостью прицельной планки ружья и зрительной осью оптического прицела, а в основании выполнены упор для продольной фиксации и отверстия с вырезами. Кронштейн может быть снабжен адаптером с передним упором и ласточкиным хвостом с возможностью смещения и фиксации на полке в двух взаимно перпендикулярных плоскостях. Для ускорения установки кронштейна с оптическим прицелом в сборе в его основании, в месте для закрепления на стволе, выполнены два отверстия с вырезами, позволяющими производить установку кронштейна без полного вывинчивания крепежных винтов. На фиг. 1 показано ружье ТОЗ-34 без левой накладки цевья с установленным кронштейном в сборе с оптическим прицелом, общий вид на фиг. 2 - вид кронштейна спереди на фиг. 3 - вид Д на фиг. 2 на ласточкин хвост, выполненный на полке кронштейна фиг. 4 - вид Д на фиг. 2 на ласточкин хвост, выполненный на адапторе, расположенном на полке кронштейна на фиг. 5 - вид сзади на кронштейн, установленный в выборке левой накладки цевья на фиг. 6 - сечение Б-Б на фиг. 1 на фиг. 7 - сечение А-А на фиг. 1 на фиг. 8 вид В - на фиг. 7 на фиг. 9 вид Г на фиг. 7. Кронштейн 6 жесткой конструкции состоит из основания 7 с установочной выемкой 8 ласточкина хвоста 16 и переднего упора 17, расположенных на полке 18. На основании 7 расположены упор 11 и отверстия с вырезами 13. Кронштейн 6 может быть снабжен адаптером 19 с ласточкиным хвостом 16 и передним упором 17, расположенным на полке 18 с пазом 25 и резьбовыми отверстиями 30 шпильками 28 с гайкой 29 стопорными винтами 31 и гайками 32. 97222013.12.30 Ружье 1 (например, ТОЗ-34 или модификации этой модели) содержит накладки цевья 2,которые соединяются крепежными винтами 4 (фиг. 6), проходящими через планки 3 для спайки стволов между спаренными стволами 5. Кронштейн 6 выполнен с основанием 7,имеющим установочную профильную выемку 8 под наружный профиль верхнего ствола и планки для спайки столов. Внутренняя поверхность основания 7 повторяет контур верхней части внутренней выемки 9 левой накладки 2 (фиг. 5) при установке основания 7 в выборку 10 левой накладки 2. Внутренняя поверхность основания 7 сопрягается с наружным контуром верхнего (базирующего) ствола 5 и левой планки 3. Основание 7 кронштейна 6, расположенное в выборке 10 левой накладки 2 (фиг. 5) при свинчивании накладок 2 между собой винтами 4, прочно приживается к базирующему стволу (фиг. 6). От продольного (вдоль ствола) перемещения кронштейн 6 надежно фиксируется помимо сил трения и переднего торца выборки 10 упором 11 основания 7, контактирующего с передними выступами 12 казенной части стволов и задним торцом планки 3 (фиг. 1). Отверстия с вырезами 13 в основании 7 позволяют установить кронштейн 6 в сборе с прицелом 14 без полного вывинчивания винтов 4 и разъединения накладок 2 цевья. Установка оптического прицела 14 на кронштейн 6 производится с помощью хомутов 15 (фиг. 1, 7), которыми комплектуется прицел 14, и в большинстве случаев изготовления имеющих стандартное крепление под ласточкин хвост 16. Установка производится с касанием передним хомутом 15 упора 17 (фиг. 7, 8). Ласточкин хвост 16 выполнен на полке 18 кронштейна 6 (фиг. 3) или на адаптере 19 (фиг. 4), который необходим для настройки положения зрительной оси 20 прицела 14 под положение левого зрачка стрелка, когда его правый глаз находится в плоскости симметрии 21 прицельной планки 22 или мушки ружья (фиг. 7). Настройка такого положения зрительной оси 20 необходима для быстрого прицеливания через оптический прицел 14 левым глазом, т.к. прицеливаясь привычным способом правым глазом по прицельной планке (мушке) ружья, левый глаз обычно прикрывают. При правильно установленном на ружье, собранном с кронштейном оптическом прицеле при прицеливании правым глазом по планке ружья у стрелка зрачок левого глаза будет расположен на зрительной оси оптического прицела. Прикрыв правый глаз, стрелок сразу увидит цель через оптический прицел левым глазом и сможет быстро произвести с его помощью точное прицеливание. Поскольку у людей межзрачковое расстояние может быть разным, как и расстояние от нижней опорной поверхности 23 для крепления на ласточкином хвосте 16 хомутов 15 до зрительной оси 20 у разных оптических прицелов (фиг. 7), то необходимо либо индивидуальное изготовление кронштейна с оптимальным и жестким положением ласточкина хвоста под конкретного стрелка и конкретный прицел (фиг. 3) (что является лучшим, но по понятным причинам сложно реализуемым вариантом для большинства охотников), либо необходима возможность регулировки и последующей жесткой фиксации оптимального положения ласточкина хвоста 16 (фиг. 4) на полке 18 кронштейна 6. При жестком изготовлении кронштейна плоскость симметрии ласточкина хвоста 24 должна совпадать с общей плоскостью расположения зрительной оси 20 и прицельной планки ружья 22 (фиг. 7). Опорная поверхность 23 ласточкина хвоста 16 должна быть перпендикулярна этой общей плоскости, проходить параллельно плоскости 21, в которой лежат оси стволов, обеспечивая при этом расстояние от этой плоскости 21 до зрительной оси 20 конкретного прицела, равное межзрачковому расстоянию конкретного стрелка. Тогда для совмещения прицельной марки оптического прицела с точкой прицеливания по мушке на удаленной точке будет достаточно регулировок прицельной марки механизмом самого прицела. При изготовлении кронштейна 6 с возможностью регулировки положения ласточкина хвоста, он выполняется на адаптере 19, располагаемом на полке 18 кронштейна 6 (фиг. 4) с возможностью горизонтальных перемещений и поворотов в пределах паза 25 (фиг. 8, 9),3 97222013.12.30 в период настройки оптимального положения ласточкина хвоста под конкретного стрелка и прицел. При необходимости (если окажется недостаточно вертикальной регулировки прицельной марки самого прицела) небольшая настройка положения ласточкина хвоста 16 в вертикальном направлении может выполняться после разметки адаптора 19 с установленным прицелом 14 по среднему положению зрительной оси 20 и последующей пригоночной обработки подошвы 26 адаптора 19 или помещением жесткой прокладки 27 между адаптером 19 и полкой 18 (фиг. 7). Настройка положения ласточкина хвоста 16 в горизонтальном направлении выполняется после вертикальной настройки смещением адаптора 19 шпилькой 28 с гайкой 29 в пределах паза 25 при последующей обработке двух резьбовых отверстий 30 по месту под стопорные винты 31. Окончательная фиксация адаптора 19 на полке 18 кронштейна 6 выполняется винтами 31 и гайками 32. Кронштейн обеспечивает быструю установку оптического прицела на охотничье ружье с вертикально спаренными стволами, увеличивает удобство и скорость прицеливания при его эксплуатации. Изготовленный кронштейн с недорогим оптическим прицелом всего на триста грамм увеличивает массу ружья ТОЗ-34, но является скорее обузой, чем помощником при ходовых охотах и стрельбе навскидку. Но при пристрелке ружья пулями, при охоте с вышки или на стрелковом номере при загонных охотах он не только не мешает обычному прицеливанию, но и может быть очень полезен, повышая точность прицеливания и стрельбы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
