Зеркальный объектив

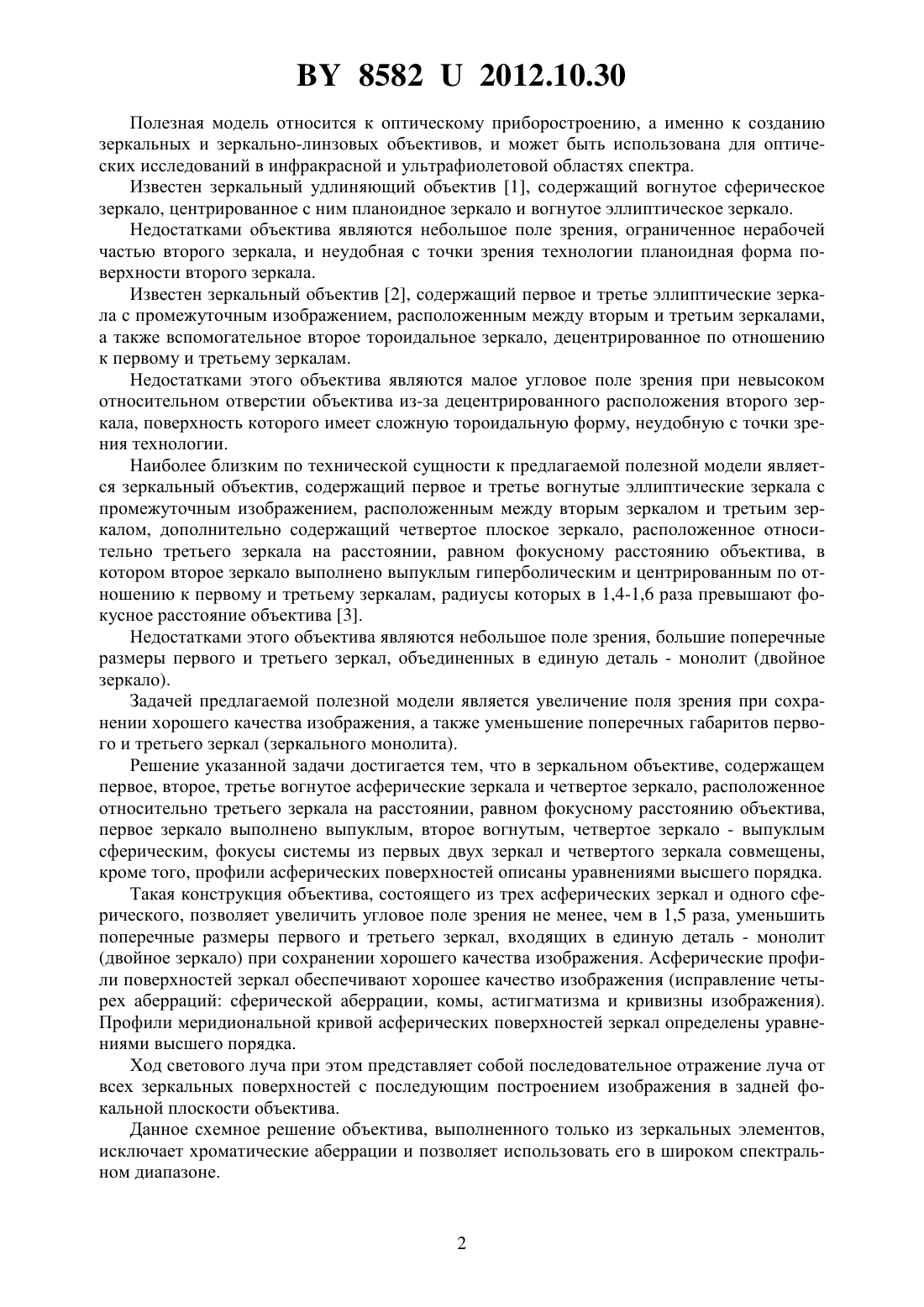

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Артюхина Нина Константиновна Наконечная Татьяна Викторовна(73) Патентообладатель Белорусский национальный технический университет(57) Зеркальный объектив, содержащий первое, второе, третье вогнутое асферические зеркала и четвертое зеркало, расположенное относительно третьего зеркала на расстоянии,равном фокусному расстоянию объектива, отличающийся тем, что первое зеркало выполнено выпуклым, второе - вогнутым, четвертое зеркало - выпуклым сферическим, фокусы системы из первых двух зеркал и четвертого зеркала совмещены, кроме того,профили асферических поверхностей зеркал описаны уравнениями высшего порядка. 85822012.10.30 Полезная модель относится к оптическому приборостроению, а именно к созданию зеркальных и зеркально-линзовых объективов, и может быть использована для оптических исследований в инфракрасной и ультрафиолетовой областях спектра. Известен зеркальный удлиняющий объектив 1, содержащий вогнутое сферическое зеркало, центрированное с ним планоидное зеркало и вогнутое эллиптическое зеркало. Недостатками объектива являются небольшое поле зрения, ограниченное нерабочей частью второго зеркала, и неудобная с точки зрения технологии планоидная форма поверхности второго зеркала. Известен зеркальный объектив 2, содержащий первое и третье эллиптические зеркала с промежуточным изображением, расположенным между вторым и третьим зеркалами,а также вспомогательное второе тороидальное зеркало, децентрированное по отношению к первому и третьему зеркалам. Недостатками этого объектива являются малое угловое поле зрения при невысоком относительном отверстии объектива из-за децентрированного расположения второго зеркала, поверхность которого имеет сложную тороидальную форму, неудобную с точки зрения технологии. Наиболее близким по технической сущности к предлагаемой полезной модели является зеркальный объектив, содержащий первое и третье вогнутые эллиптические зеркала с промежуточным изображением, расположенным между вторым зеркалом и третьим зеркалом, дополнительно содержащий четвертое плоское зеркало, расположенное относительно третьего зеркала на расстоянии, равном фокусному расстоянию объектива, в котором второе зеркало выполнено выпуклым гиперболическим и центрированным по отношению к первому и третьему зеркалам, радиусы которых в 1,4-1,6 раза превышают фокусное расстояние объектива 3. Недостатками этого объектива являются небольшое поле зрения, большие поперечные размеры первого и третьего зеркал, объединенных в единую деталь - монолит (двойное зеркало). Задачей предлагаемой полезной модели является увеличение поля зрения при сохранении хорошего качества изображения, а также уменьшение поперечных габаритов первого и третьего зеркал (зеркального монолита). Решение указанной задачи достигается тем, что в зеркальном объективе, содержащем первое, второе, третье вогнутое асферические зеркала и четвертое зеркало, расположенное относительно третьего зеркала на расстоянии, равном фокусному расстоянию объектива,первое зеркало выполнено выпуклым, второе вогнутым, четвертое зеркало - выпуклым сферическим, фокусы системы из первых двух зеркал и четвертого зеркала совмещены,кроме того, профили асферических поверхностей описаны уравнениями высшего порядка. Такая конструкция объектива, состоящего из трех асферических зеркал и одного сферического, позволяет увеличить угловое поле зрения не менее, чем в 1,5 раза, уменьшить поперечные размеры первого и третьего зеркал, входящих в единую деталь - монолит(двойное зеркало) при сохранении хорошего качества изображения. Асферические профили поверхностей зеркал обеспечивают хорошее качество изображения (исправление четырех аберраций сферической аберрации, комы, астигматизма и кривизны изображения). Профили меридиональной кривой асферических поверхностей зеркал определены уравнениями высшего порядка. Ход светового луча при этом представляет собой последовательное отражение луча от всех зеркальных поверхностей с последующим построением изображения в задней фокальной плоскости объектива. Данное схемное решение объектива, выполненного только из зеркальных элементов,исключает хроматические аберрации и позволяет использовать его в широком спектральном диапазоне. 85822012.10.30 Зеркальный объектив состоит из первого 1, второго 2, третьего 3 и четвертого 4 зеркал(фиг. 1). Первое зеркало 1 выполнено выпуклым, второе зеркало 2 и третье зеркало 3 выполнены вогнутыми. Сферическое выпуклое зеркало 4 устанавливается после второго зеркала 2 по ходу световых лучей. Зеркальный объектив работает следующим образом. Параллельный световой пучок лучей, идущих от бесконечно удаленного предмета, падает на первое зеркало 1, после отражения от него попадает на второе зеркало 2, которое образует сходящийся пучок световых лучей, направленных в фокус четвертого зеркала 4,которое образует параллельный пучок световых лучей, строящих изображение в бесконечности. Это изображение третье зеркало 3 переносит в фокальную плоскость зеркального объектива. На фиг. 1 представлена принципиальная оптическая схема зеркального объектива и показан ход светового луча. По данной принципиальной схеме рассчитан объектив со следующими техническими характеристиками фокусным расстоянием 200 мм, относительным отверстием/11,5 угловым полем 29. Его конструктивные данные Радиусы Осевые расстояния Показатели преломления 3200 1 3400,0 1 4667,94 1 Форма асферических поверхностей зеркал объектива определяется уравнениями у 2749,2-0,0860112-0,021993530,20125610-24-0,45037710-45,у 21200-0,860021 х 2-0,2475210-330,93448710-54,у 2800-1,023342-0,56143610-33-0,16293110-44. В табл. 1 приведены технологические параметры изготовления асферических поверхностей. Таблица 1 Технологические параметры Уравнение Асферичность Профиль поверхСветовой Радиус ближайшей поверхности-399,47657 Линейный коэффициент центрального экранирования в объективе равен 0,4, а коэффициент виньетирования равен 0,65, что означает срезание 35 наклонных внеосевых пучков лучей. На фиг. 2 приведены графики монохроматических аберраций для широких осевых и внеосевых пучков на фиг. 3 представлены графики астигматизма и дисторсии для узких внеосевых пучков по главному лучу (результаты расчета зеркального объектива выполнены с использованием компьютерного пакета ). Численные значения геометрических аберраций зеркального объектива, полученные с помощью программного пакета , для осевых (точка на оси) и главных лучей (точка вне оси) при фокусном расстоянии 200 мм, относительном отверстии /11,5, угловом поле зрения 29 даны в табл. 2, где 85822012.10.30 Таблица 2 Геометрические аберрации зеркального объектива Точка на оси (67 мм) Точка вне оси (4,5) На фиг. 4 приведены точечные диаграммы (компьютерный расчет ). Зеркальный объектив для крайней точки изображения имеет максимальный размер фигуры рассеяния приблизительно 0,05 мм, для осевой точки изображения кружок рассеяния равен 0,012 мм. Таким образом, зеркальный объектив, содержащий первое, второе, третье вогнутое асферические зеркала, четвертое зеркало, расположенное относительно третьего зеркала на расстоянии, равном фокусному расстоянию объектива, в котором первое зеркало выполнено выпуклым, второе вогнутым, четвертое - выпуклым сферическим, фокусы системы из первых двух зеркал и четвертого зеркала совмещены, профили асферических поверхностей описаны уравнениями высшего порядка, позволяет увеличить поле зрения при сохранении хорошего качества изображения, а также уменьшить поперечные габариты первого и третьего зеркал (зеркального монолита). Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
