Бутылка

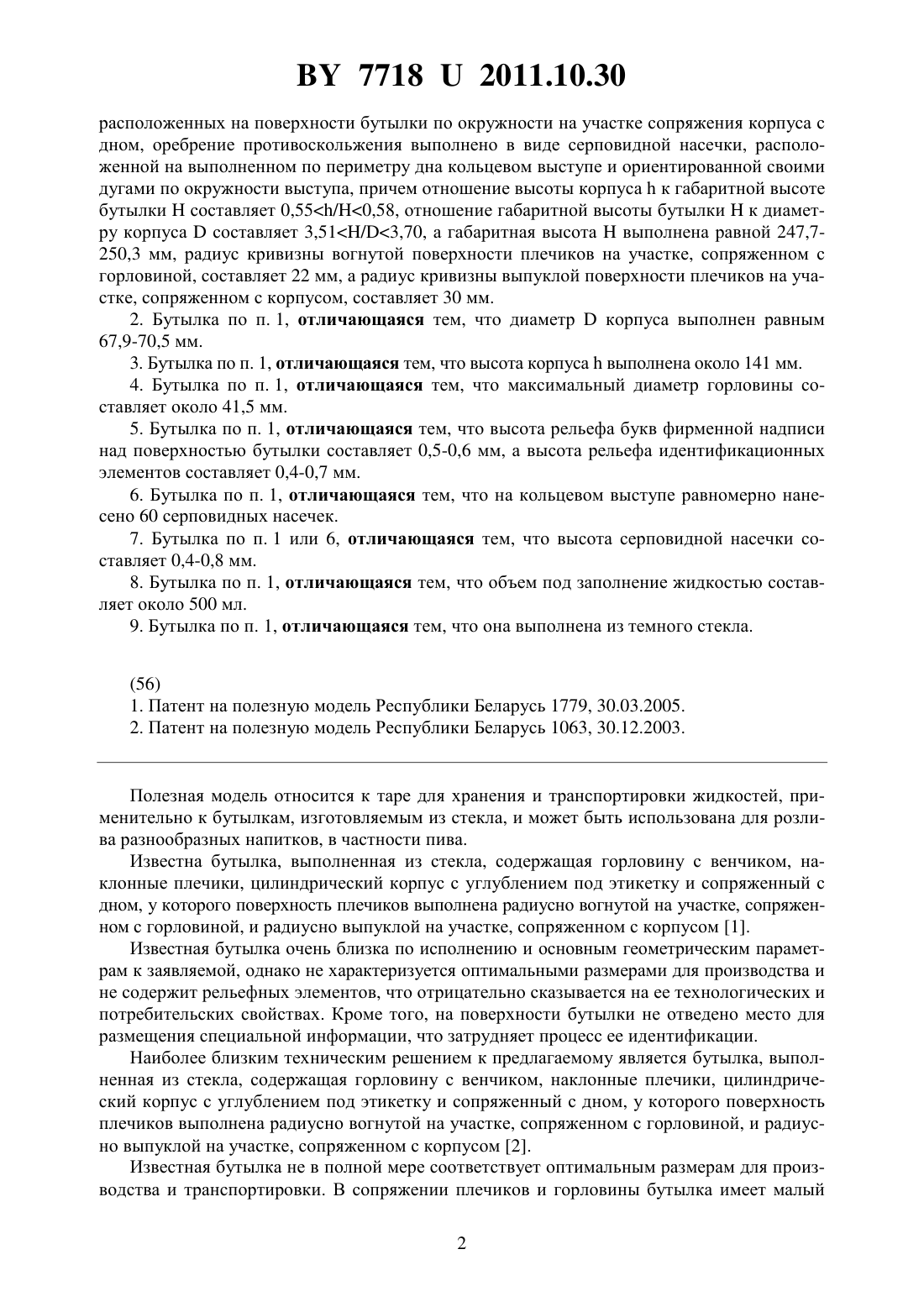

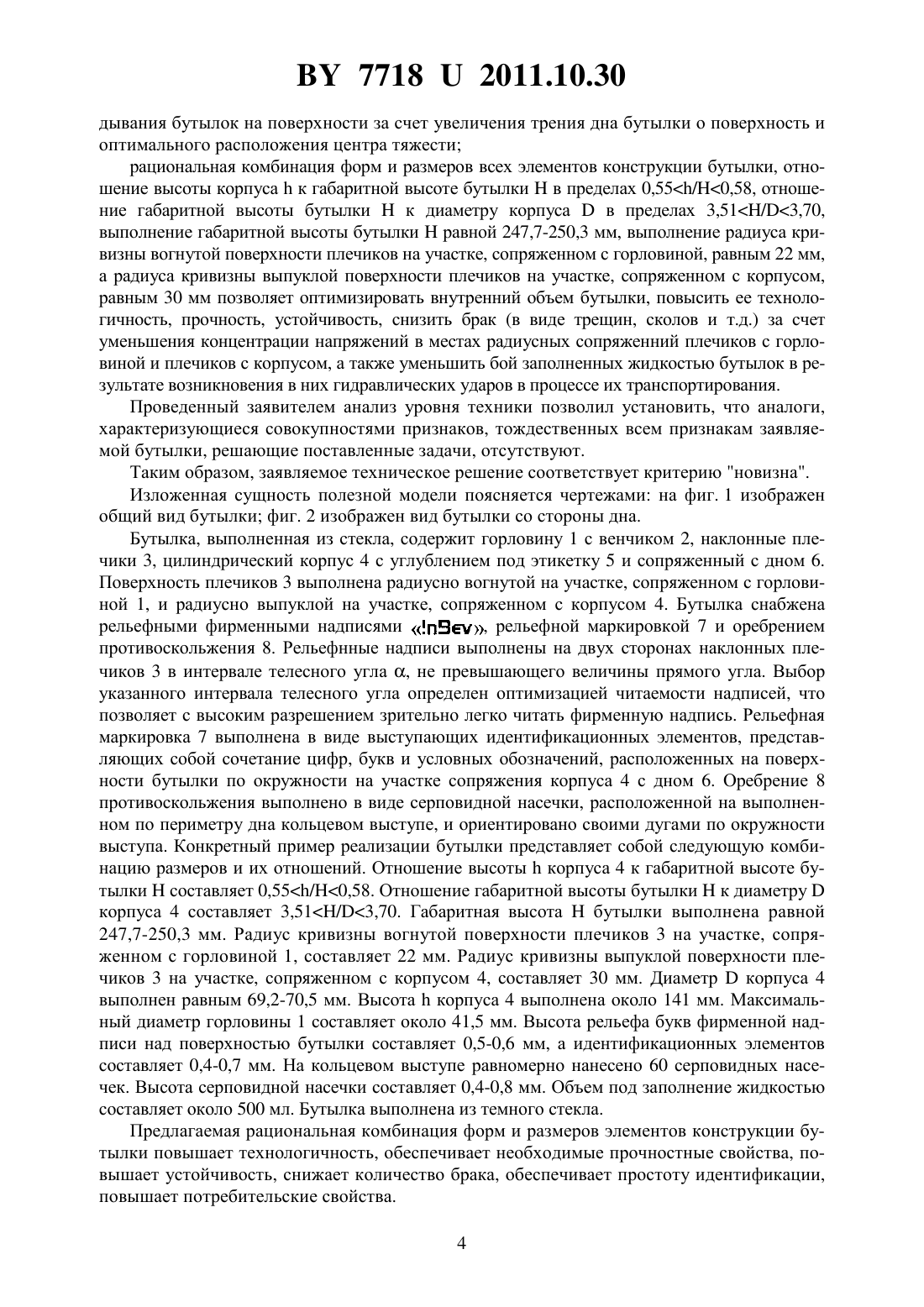

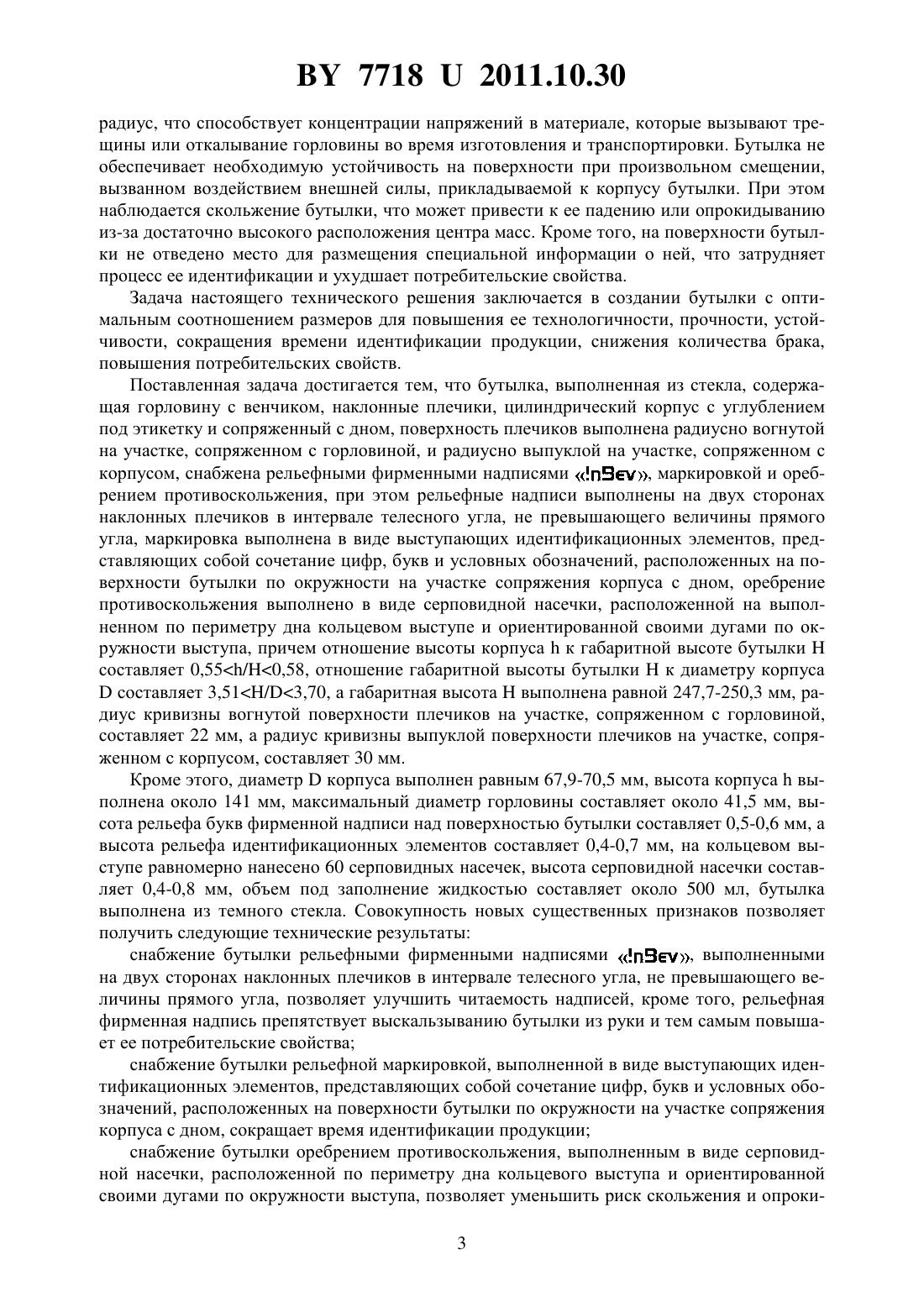

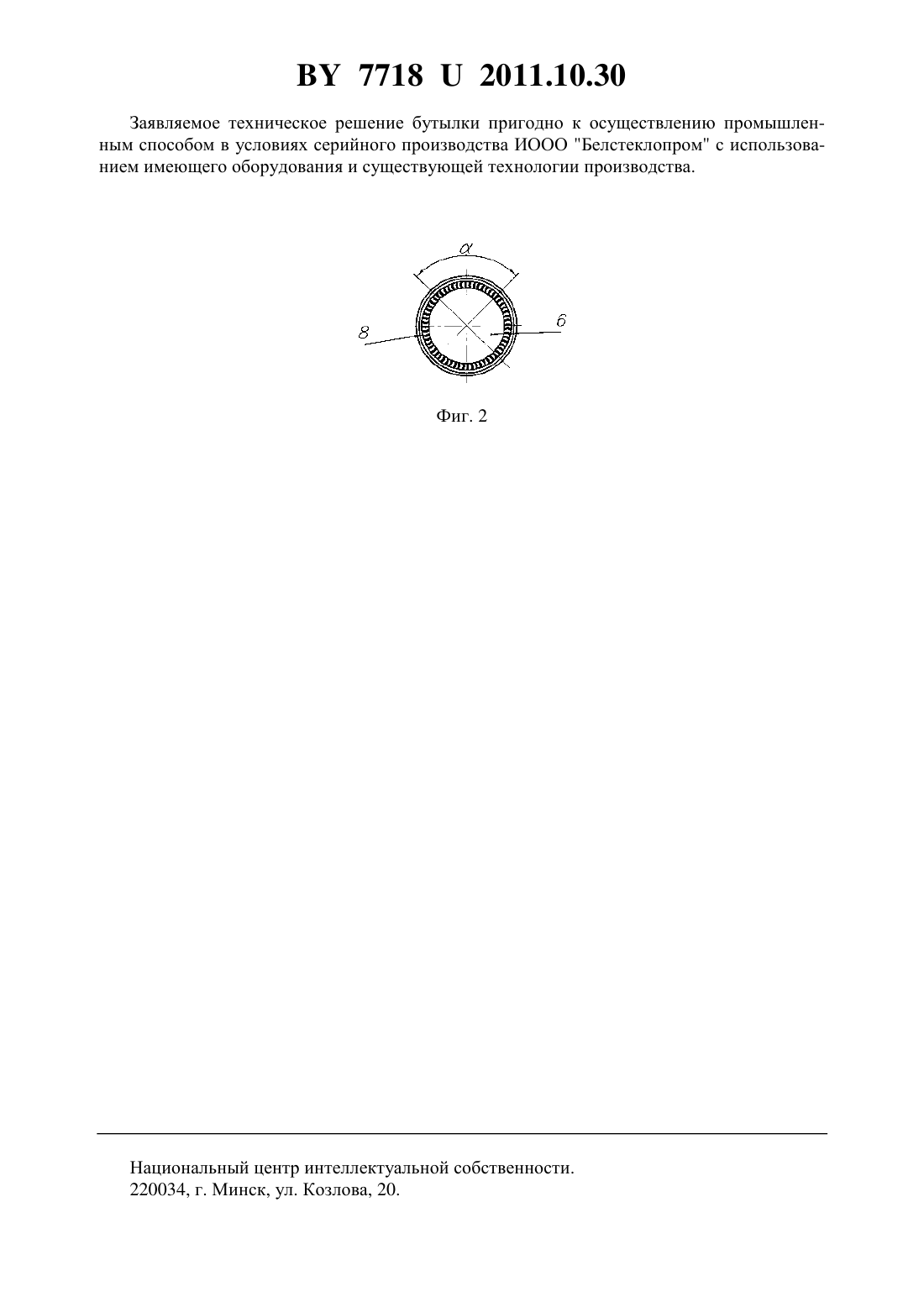

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Иностранное общество с ограниченной ответственностью Белстеклопром(72) Автор Кузнецов Артур Сергеевич(73) Патентообладатель Иностранное общество с ограниченной ответственностью Белстеклопром(57) 1. Бутылка, выполненная из стекла, содержащая горловину с венчиком, наклонные плечики, цилиндрический корпус с углублением под этикетку и сопряженный с вогнутым дном, поверхность плечиков выполнена радиусно вогнутой на участке, сопряженном с горловиной, и радиусно выпуклой на участке, сопряженном с корпусом, отличающаяся тем, что снабжена рельефными фирменными надписями, рельефной маркировкой и оребрением противоскольжения, при этом рельефные надписи выполнены на двух сторонах наклонных плечиков в интервале телесного угла, не превышающего величины прямого угла, рельефная маркировка выполнена в виде выступающих идентификационных элементов, представляющих собой сочетание цифр, букв и условных обозначений, Фиг. 1 77182011.10.30 расположенных на поверхности бутылки по окружности на участке сопряжения корпуса с дном, оребрение противоскольжения выполнено в виде серповидной насечки, расположенной на выполненном по периметру дна кольцевом выступе и ориентированной своими дугами по окружности выступа, причем отношение высоты корпусак габаритной высоте бутылкисоставляет 0,55/0,58, отношение габаритной высоты бутылкик диаметру корпусасоставляет 3,51/3,70, а габаритная высотавыполнена равной 247,7250,3 мм, радиус кривизны вогнутой поверхности плечиков на участке, сопряженном с горловиной, составляет 22 мм, а радиус кривизны выпуклой поверхности плечиков на участке, сопряженном с корпусом, составляет 30 мм. 2. Бутылка по п. 1, отличающаяся тем, что диаметркорпуса выполнен равным 67,9-70,5 мм. 3. Бутылка по п. 1, отличающаяся тем, что высота корпусавыполнена около 141 мм. 4. Бутылка по п. 1, отличающаяся тем, что максимальный диаметр горловины составляет около 41,5 мм. 5. Бутылка по п. 1, отличающаяся тем, что высота рельефа букв фирменной надписи над поверхностью бутылки составляет 0,5-0,6 мм, а высота рельефа идентификационных элементов составляет 0,4-0,7 мм. 6. Бутылка по п. 1, отличающаяся тем, что на кольцевом выступе равномерно нанесено 60 серповидных насечек. 7. Бутылка по п. 1 или 6, отличающаяся тем, что высота серповидной насечки составляет 0,4-0,8 мм. 8. Бутылка по п. 1, отличающаяся тем, что объем под заполнение жидкостью составляет около 500 мл. 9. Бутылка по п. 1, отличающаяся тем, что она выполнена из темного стекла.(56) 1. Патент на полезную модель Республики Беларусь 1779, 30.03.2005. 2. Патент на полезную модель Республики Беларусь 1063, 30.12.2003. Полезная модель относится к таре для хранения и транспортировки жидкостей, применительно к бутылкам, изготовляемым из стекла, и может быть использована для розлива разнообразных напитков, в частности пива. Известна бутылка, выполненная из стекла, содержащая горловину с венчиком, наклонные плечики, цилиндрический корпус с углублением под этикетку и сопряженный с дном, у которого поверхность плечиков выполнена радиусно вогнутой на участке, сопряженном с горловиной, и радиусно выпуклой на участке, сопряженном с корпусом 1. Известная бутылка очень близка по исполнению и основным геометрическим параметрам к заявляемой, однако не характеризуется оптимальными размерами для производства и не содержит рельефных элементов, что отрицательно сказывается на ее технологических и потребительских свойствах. Кроме того, на поверхности бутылки не отведено место для размещения специальной информации, что затрудняет процесс ее идентификации. Наиболее близким техническим решением к предлагаемому является бутылка, выполненная из стекла, содержащая горловину с венчиком, наклонные плечики, цилиндрический корпус с углублением под этикетку и сопряженный с дном, у которого поверхность плечиков выполнена радиусно вогнутой на участке, сопряженном с горловиной, и радиусно выпуклой на участке, сопряженном с корпусом 2. Известная бутылка не в полной мере соответствует оптимальным размерам для производства и транспортировки. В сопряжении плечиков и горловины бутылка имеет малый 2 77182011.10.30 радиус, что способствует концентрации напряжений в материале, которые вызывают трещины или откалывание горловины во время изготовления и транспортировки. Бутылка не обеспечивает необходимую устойчивость на поверхности при произвольном смещении,вызванном воздействием внешней силы, прикладываемой к корпусу бутылки. При этом наблюдается скольжение бутылки, что может привести к ее падению или опрокидыванию из-за достаточно высокого расположения центра масс. Кроме того, на поверхности бутылки не отведено место для размещения специальной информации о ней, что затрудняет процесс ее идентификации и ухудшает потребительские свойства. Задача настоящего технического решения заключается в создании бутылки с оптимальным соотношением размеров для повышения ее технологичности, прочности, устойчивости, сокращения времени идентификации продукции, снижения количества брака,повышения потребительских свойств. Поставленная задача достигается тем, что бутылка, выполненная из стекла, содержащая горловину с венчиком, наклонные плечики, цилиндрический корпус с углублением под этикетку и сопряженный с дном, поверхность плечиков выполнена радиусно вогнутой на участке, сопряженном с горловиной, и радиусно выпуклой на участке, сопряженном с корпусом, снабжена рельефными фирменными надписями, маркировкой и оребрением противоскольжения, при этом рельефные надписи выполнены на двух сторонах наклонных плечиков в интервале телесного угла, не превышающего величины прямого угла, маркировка выполнена в виде выступающих идентификационных элементов, представляющих собой сочетание цифр, букв и условных обозначений, расположенных на поверхности бутылки по окружности на участке сопряжения корпуса с дном, оребрение противоскольжения выполнено в виде серповидной насечки, расположенной на выполненном по периметру дна кольцевом выступе и ориентированной своими дугами по окружности выступа, причем отношение высоты корпусак габаритной высоте бутылкисоставляет 0,55/0,58, отношение габаритной высоты бутылкик диаметру корпусасоставляет 3,51/3,70, а габаритная высотавыполнена равной 247,7-250,3 мм, радиус кривизны вогнутой поверхности плечиков на участке, сопряженном с горловиной,составляет 22 мм, а радиус кривизны выпуклой поверхности плечиков на участке, сопряженном с корпусом, составляет 30 мм. Кроме этого, диаметркорпуса выполнен равным 67,9-70,5 мм, высота корпусавыполнена около 141 мм, максимальный диаметр горловины составляет около 41,5 мм, высота рельефа букв фирменной надписи над поверхностью бутылки составляет 0,5-0,6 мм, а высота рельефа идентификационных элементов составляет 0,4-0,7 мм, на кольцевом выступе равномерно нанесено 60 серповидных насечек, высота серповидной насечки составляет 0,4-0,8 мм, объем под заполнение жидкостью составляет около 500 мл, бутылка выполнена из темного стекла. Совокупность новых существенных признаков позволяет получить следующие технические результаты снабжение бутылки рельефными фирменными надписями, выполненными на двух сторонах наклонных плечиков в интервале телесного угла, не превышающего величины прямого угла, позволяет улучшить читаемость надписей, кроме того, рельефная фирменная надпись препятствует выскальзыванию бутылки из руки и тем самым повышает ее потребительские свойства снабжение бутылки рельефной маркировкой, выполненной в виде выступающих идентификационных элементов, представляющих собой сочетание цифр, букв и условных обозначений, расположенных на поверхности бутылки по окружности на участке сопряжения корпуса с дном, сокращает время идентификации продукции снабжение бутылки оребрением противоскольжения, выполненным в виде серповидной насечки, расположенной по периметру дна кольцевого выступа и ориентированной своими дугами по окружности выступа, позволяет уменьшить риск скольжения и опроки 3 77182011.10.30 дывания бутылок на поверхности за счет увеличения трения дна бутылки о поверхность и оптимального расположения центра тяжести рациональная комбинация форм и размеров всех элементов конструкции бутылки, отношение высоты корпусак габаритной высоте бутылкив пределах 0,55/0,58, отношение габаритной высоты бутылкик диаметру корпусав пределах 3,51/3,70,выполнение габаритной высоты бутылкиравной 247,7-250,3 мм, выполнение радиуса кривизны вогнутой поверхности плечиков на участке, сопряженном с горловиной, равным 22 мм,а радиуса кривизны выпуклой поверхности плечиков на участке, сопряженном с корпусом,равным 30 мм позволяет оптимизировать внутренний объем бутылки, повысить ее технологичность, прочность, устойчивость, снизить брак (в виде трещин, сколов и т.д.) за счет уменьшения концентрации напряжений в местах радиусных сопряженний плечиков с горловиной и плечиков с корпусом, а также уменьшить бой заполненных жидкостью бутылок в результате возникновения в них гидравлических ударов в процессе их транспортирования. Проведенный заявителем анализ уровня техники позволил установить, что аналоги,характеризующиеся совокупностями признаков, тождественных всем признакам заявляемой бутылки, решающие поставленные задачи, отсутствуют. Таким образом, заявляемое техническое решение соответствует критерию новизна. Изложенная сущность полезной модели поясняется чертежами на фиг. 1 изображен общий вид бутылки фиг. 2 изображен вид бутылки со стороны дна. Бутылка, выполненная из стекла, содержит горловину 1 с венчиком 2, наклонные плечики 3, цилиндрический корпус 4 с углублением под этикетку 5 и сопряженный с дном 6. Поверхность плечиков 3 выполнена радиусно вогнутой на участке, сопряженном с горловиной 1, и радиусно выпуклой на участке, сопряженном с корпусом 4. Бутылка снабжена рельефными фирменными надписями, рельефной маркировкой 7 и оребрением противоскольжения 8. Рельефнные надписи выполнены на двух сторонах наклонных плечиков 3 в интервале телесного угла , не превышающего величины прямого угла. Выбор указанного интервала телесного угла определен оптимизацией читаемости надписей, что позволяет с высоким разрешением зрительно легко читать фирменную надпись. Рельефная маркировка 7 выполнена в виде выступающих идентификационных элементов, представляющих собой сочетание цифр, букв и условных обозначений, расположенных на поверхности бутылки по окружности на участке сопряжения корпуса 4 с дном 6. Оребрение 8 противоскольжения выполнено в виде серповидной насечки, расположенной на выполненном по периметру дна кольцевом выступе, и ориентировано своими дугами по окружности выступа. Конкретный пример реализации бутылки представляет собой следующую комбинацию размеров и их отношений. Отношение высотыкорпуса 4 к габаритной высоте бутылкисоставляет 0,55/0,58. Отношение габаритной высоты бутылкик диаметрукорпуса 4 составляет 3,51/3,70. Габаритная высотабутылки выполнена равной 247,7-250,3 мм. Радиус кривизны вогнутой поверхности плечиков 3 на участке, сопряженном с горловиной 1, составляет 22 мм. Радиус кривизны выпуклой поверхности плечиков 3 на участке, сопряженном с корпусом 4, составляет 30 мм. Диаметркорпуса 4 выполнен равным 69,2-70,5 мм. Высотакорпуса 4 выполнена около 141 мм. Максимальный диаметр горловины 1 составляет около 41,5 мм. Высота рельефа букв фирменной надписи над поверхностью бутылки составляет 0,5-0,6 мм, а идентификационных элементов составляет 0,4-0,7 мм. На кольцевом выступе равномерно нанесено 60 серповидных насечек. Высота серповидной насечки составляет 0,4-0,8 мм. Объем под заполнение жидкостью составляет около 500 мл. Бутылка выполнена из темного стекла. Предлагаемая рациональная комбинация форм и размеров элементов конструкции бутылки повышает технологичность, обеспечивает необходимые прочностные свойства, повышает устойчивость, снижает количество брака, обеспечивает простоту идентификации,повышает потребительские свойства. 4 77182011.10.30 Заявляемое техническое решение бутылки пригодно к осуществлению промышленным способом в условиях серийного производства ИООО Белстеклопром с использованием имеющего оборудования и существующей технологии производства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
