Травяное покрытие

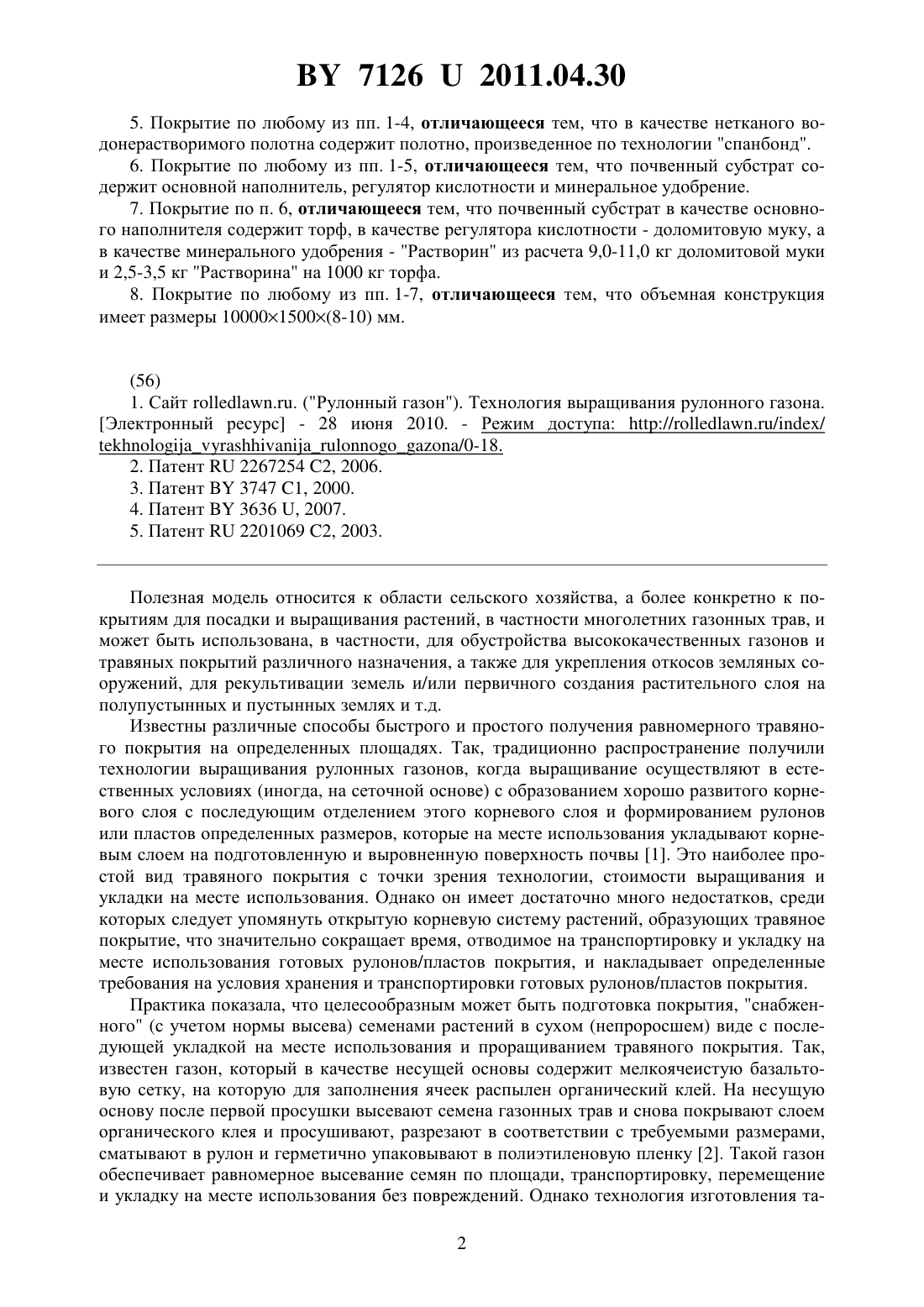

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ятченя Владимир Николаевич(72) Авторы Ятченя Владимир Николаевич(73) Патентообладатель Ятченя Владимир Николаевич(57) 1. Травяное покрытие в виде объемной конструкции, содержащее соединенные между собой нижний и верхний слои покрытия из гибкого полотна и размещенный между ними средний слой почвенного субстрата с семенами растений, отличающееся тем, что верхний и нижний слои покрытия выполнены из нетканого водонерастворимого полотна и соединены между собой по всему периметру и, по меньшей мере, однократно внутри периметра вдоль, по меньшей мере, одной из сторон периметра с формированием в объемной конструкции отдельных замкнутых ячеек, а средний слой выполнен путем предварительного перемешивания почвенного субстрата и семян из расчета нормы высева семян на площадь покрытия с последующим равномерным распределением смеси между нижним и верхним слоями покрытия. 2. Покрытие по п. 1, отличающееся тем, что соединения внутри периметра выполнены с одинаковым шагом. 3. Покрытие по любому из пп. 1 или 2, отличающееся тем, что соединение выполнено вдоль более длинной стороны периметра. 4. Покрытие по любому из пп. 1-3, отличающееся тем, что верхний и нижний слои покрытия соединены между собой соединением, выбранным из группы, включающей, по меньшей мере, соединение прошивкой, клеевое соединение, соединение пайкой или любую их комбинацию. 71262011.04.30 5. Покрытие по любому из пп. 1-4, отличающееся тем, что в качестве нетканого водонерастворимого полотна содержит полотно, произведенное по технологии спанбонд. 6. Покрытие по любому из пп. 1-5, отличающееся тем, что почвенный субстрат содержит основной наполнитель, регулятор кислотности и минеральное удобрение. 7. Покрытие по п. 6, отличающееся тем, что почвенный субстрат в качестве основного наполнителя содержит торф, в качестве регулятора кислотности - доломитовую муку, а в качестве минерального удобрения - Растворин из расчета 9,0-11,0 кг доломитовой муки и 2,5-3,5 кг Растворина на 1000 кг торфа. 8. Покрытие по любому из пп. 1-7, отличающееся тем, что объемная конструкция имеет размеры 100001500(8-10) мм.(56) 1. Сайт (Рулонный газон). Технология выращивания рулонного газона. Электронный ресурс - 28 июня 2010. - Режим доступа //.///0-18. 2. Патент 2267254 2, 2006. 3. Патент 3747 1, 2000. 4. Патент 3636 , 2007. 5. Патент 2201069 2, 2003. Полезная модель относится к области сельского хозяйства, а более конкретно к покрытиям для посадки и выращивания растений, в частности многолетних газонных трав, и может быть использована, в частности, для обустройства высококачественных газонов и травяных покрытий различного назначения, а также для укрепления откосов земляных сооружений, для рекультивации земель и/или первичного создания растительного слоя на полупустынных и пустынных землях и т.д. Известны различные способы быстрого и простого получения равномерного травяного покрытия на определенных площадях. Так, традиционно распространение получили технологии выращивания рулонных газонов, когда выращивание осуществляют в естественных условиях (иногда, на сеточной основе) с образованием хорошо развитого корневого слоя с последующим отделением этого корневого слоя и формированием рулонов или пластов определенных размеров, которые на месте использования укладывают корневым слоем на подготовленную и выровненную поверхность почвы 1. Это наиболее простой вид травяного покрытия с точки зрения технологии, стоимости выращивания и укладки на месте использования. Однако он имеет достаточно много недостатков, среди которых следует упомянуть открытую корневую систему растений, образующих травяное покрытие, что значительно сокращает время, отводимое на транспортировку и укладку на месте использования готовых рулонов/пластов покрытия, и накладывает определенные требования на условия хранения и транспортировки готовых рулонов/пластов покрытия. Практика показала, что целесообразным может быть подготовка покрытия, снабженного (с учетом нормы высева) семенами растений в сухом (непроросшем) виде с последующей укладкой на месте использования и проращиванием травяного покрытия. Так,известен газон, который в качестве несущей основы содержит мелкоячеистую базальтовую сетку, на которую для заполнения ячеек распылен органический клей. На несущую основу после первой просушки высевают семена газонных трав и снова покрывают слоем органического клея и просушивают, разрезают в соответствии с требуемыми размерами,сматывают в рулон и герметично упаковывают в полиэтиленовую пленку 2. Такой газон обеспечивает равномерное высевание семян по площади, транспортировку, перемещение и укладку на месте использования без повреждений. Однако технология изготовления та 2 71262011.04.30 кого газона многостадийная, достаточно трудоемкая и требует привлечения различного технологического оборудования, что повышает общую стоимость газона и снижает эффективность его производства. Кроме того, в качестве субстрата, питающего семена при прорастании, выступает органический клей, содержание питательных веществ в котором может быть недостаточным как в отношении количества, так и в отношении разнообразия. В связи с этим почва на месте укладки такого газона должна быть достаточно плодородной, чтобы обеспечить требуемое качество газона после прорастания семян. Известен также материал для укрепления откосов земляных и водоотводных сооружений, содержащий нетканое иглопробивное полотно, выполненное из смеси полиэфирных и до 50 вискозных волокон, между волокнами которого расположены семена растений 3. По сути, в описываемом материале семена растений находятся между двумя слоями покрытия. Этот материал более прост в изготовлении по сравнению с описанным выше,но семена недостаточно закреплены между слоями покрытия и при транспортировке и укладке могут подвергаться смещению, что приводит к неравномерности их прорастания в дальнейшем. Известно также аналогичное решение средства для предотвращения эрозии почвы, которое выполнено в виде соединенных между собой и упакованных в объемную конструкцию в виде рулона геотехнических полотен, изготовленных из нетканого материала с семенами многолетних трав между слоями полотен 4. По своей сути, это решение соответствует описанному выше, за исключением формирования материала в виде длинномерного рулона, что обеспечивает удобство укладки такого покрытия при любом рельефе поверхности. Однако, за исключением этого преимущества, все остальные указанные выше недостатки сохраняются. Наиболее близким по совокупности существенных признаков к заявляемому является травяное покрытие на основе гибкого полотна, включающее соединенные между собой верхний и нижний тканевые слои и средний - носитель питательной смеси удобрений с семенами растений, в котором питательная смесь состоит из произвесткованного фрезерного торфа с добавлением в него сложного минерального удобрения, содержащего азот,фосфор, калий, в количестве 0,8-1,2 кг на 1 м 3 торфа или биоорганического удобрения,например, на основе переработки пищевых отходов в количестве 1,2-1,5 кг на 1 м 3 торфа,при этом норма вносимых семян растений составляет 10-35 г/м 2 покрытия, а толщина всего среднего слоя - 2-10 мм 5. В описании в качестве предпочтительного материала тканевых слоев упомянуто тканое льняное полотно, которое разлагается в почве на месте укладки на 100 уже на второй год. Однако это не всегда является преимуществом, поскольку для различных многолетних травянистых растений этого времени, как правило,недостаточно для формирования развитой корневой системы и при возникновении необходимости замены участка травяного покрытия могут возникнуть сложности. Кроме того,тканые полотна из натуральных волокон, с учетом требуемой плотности полотна, с точки зрения удержания между слоями семян, дороже нетканых полотен и имеют ограниченные возможности по способам соединения (как правило, это только иглопрокалывание и прошивка). Далее, из описанного примера изготовления покрытия (раздельная подача через отдельные секции высевающего бункера питательной смеси и семян) следует, что семена растений распределены неравномерно по объему среднего слоя, что может привести к неравномерности плотности всходов. Не раскрыты также в материалах рассматриваемого патента вопросы, связанные с сохранением равномерного распределения среднего слоя между слоями покрытия в процессе транспортировки и укладки. Таким образом, задачей полезной модели является создание конструкции травяного покрытия, которая обеспечивала сохранение равномерности распределения по всей площади покрытия среднего слоя, полученной на стадии производства, как при транспортировке,так и при укладке покрытия на месте. При этом должна обеспечиваться равномерность распределения семян в среднем слое почвенного субстрата, что позволит получить равномерное травяное покрытие. 3 71262011.04.30 Поставленная задача решается заявляемым травяным покрытием в виде объемной конструкции, содержащим соединенные между собой нижний и верхний слои покрытия из гибкого полотна и размещенный между ними средний слой почвенного субстрата с семенами растений. Поставленная задача решается за счет того, что верхний и нижний слои покрытия выполнены из нетканого водонерастворимого полотна и соединены между собой по всему периметру и, по меньшей мере, однократно внутри периметра вдоль, по меньшей мере, одной из сторон периметра с формированием в объемной конструкции отдельных замкнутых ячеек, а средний слой выполнен путем предварительного перемешивания почвенного субстрата и семян из расчета нормы высева семян на площадь покрытия с последующим равномерным распределением смеси между нижним и верхним слоями покрытия. Предпочтительно, соединения внутри периметра выполнены с одинаковым шагом. Также предпочтительными являются формы реализации, в которых соединение выполнено вдоль более длинной стороны периметра. При этом верхний и нижний слои покрытия могут быть соединены между собой любым подходящим соединением, предпочтительно соединением, выбранным из группы, включающей, по меньшей мере, соединение прошивкой, клеевое соединение, соединение пайкой или любую их комбинацию. Заявляемое покрытие в качестве нетканого водонерастворимого полотна предпочтительно содержит полотно, произведенное по технологии спанбонд. Материалы данного вида широко распространены в сельском хозяйстве под различными торговыми наименованиями и хорошо зарекомендовали себя как в отношении долговечности и обеспечения требуемых характеристик по удержанию/пропусканию воды и тепла, так и экологичности. Как правило, почвенный субстрат содержит основной наполнитель, регулятор кислотности и минеральное удобрение. При этом предпочтительными являются формы реализации, в которых почвенный субстрат в качестве основного наполнителя содержит торф, в качестве регулятора кислотности - доломитовую муку, а в качестве минерального удобрения - Растворин из расчета 9,0-11,0 кг доломитовой муки и 2,5-3,5 кг Растворина на 1000 кг торфа. Заявляемое покрытие может иметь любые подходящие размеры. При этом в одной из возможных предпочтительных форм реализации объемная конструкция имеет размеры 100001500(8-10) мм. Указанные выше и другие достоинства и преимущества заявляемого травяного покрытия будут далее рассмотрены более подробно на одном из возможных, но не ограничивающих примеров реализации со ссылками на позиции фигуры, на которой схематично представлен общий вид заявляемого травяного покрытия в поперечном разрезе. На фигуре схематично изображен общий вид заявляемого покрытия 1 в поперечном разрезе. Заявляемое покрытие 1 выполнено в виде объемной конструкции и содержит соединенные между собой нижний 2 и верхний 3 слои покрытия из гибкого полотна и размещенный между ними средний слой 4 почвенного субстрата с семенами растений. Нижний 2 и верхний 3 слои покрытия выполнены из нетканого водонерастворимого полотна,например выполненного по технологии спанбонд, и соединены между собой соединением 5 по всему периметру и в рассматриваемой в качестве примера форме реализации соединениями 6 вдоль более длинной стороны 7 периметра. Соединения 6 выполнены с одинаковым шагом . Соединения 5 и 6 могут быть любыми подходящими и выбраны из группы, включающей, по меньшей мере, соединение прошивкой, клеевое соединение, соединение пайкой или любую их комбинацию. Заявляемое травяное покрытие изготавливается и работает следующим образом. Предварительно, путем равномерного перемешивания почвенного субстрата и семян из расчета нормы высева семян на площадь покрытия подготавливают материал среднего слоя 4. При этом почвенный субстрат, в соответствии с рассматриваемым примером реализации, в качестве основного наполнителя содержит торф, в качестве регулятора кислотности - доломитовую муку, а в качестве минерального удобрения -Растворин из расчета 4 71262011.04.30 9,0-11,0 кг доломитовой муки и 2,5-3,5 кг Растворина на 1000 кг торфа. По завершении процесса перемешивания почвенного субстрата и семян достигается равномерное распределение семян по всему объему субстрата. Предварительно подготовленный материал среднего слоя 4 любым подходящим известным специалисту в данной области техники способом укладывают и распределяют слоем заданной толщины на нижний слой 2 покрытия из нетканого водонерастворимого полотна, равномерно по всей площади нижнего слоя 2, и сверху укладывают верхний слой 3 покрытия из нетканого водонерастворимого полотна, совмещая соответствующие стороны нижнего 2 и верхнего 3 слоев покрытия. Затем нижний 2 и верхний 3 слои покрытия соединяют между собой любым подходящим известным специалисту в данной области соединением 5 по всему периметру и соединениями 6 внутри периметра вдоль более длинной стороны 7 периметра. В представленном примере реализации выполнено шесть соединений 6 внутри периметра с равным шагом . Таким образом, соединения 5 и 6 формируют в общей объемной конструкции заявляемого покрытия отдельные замкнутые ячейки (позицией на чертеже не обозначены), в представленном примере реализации ориентированные вдоль более длинной стороны периметра заявляемого покрытия. Благодаря тому, что в предварительно подготовленном материале среднего слоя 4 достигнуто равномерное распределение семян по всему объему, при укладке среднего слоя 2 также достигается равномерное распределение семян как по площади покрытия, так и по толщине среднего слоя 4. Такое выполнение, в общем случае, делает достаточно условным деление слоев покрытия на нижний и верхний слои. Таким образом, при укладке готового заявляемого покрытия на основу как нижним слоем 2 покрытия, так и верхним слоем 3 покрытия в результате достигается одинаково равномерное прорастание семян и одинаково быстрое и качественное формирование как корневой системы, так и собственно травяного покрытия. В зависимости от размеров заявляемого покрытия, способа хранения, транспортировки, укладки и т.п. готовое покрытие в дальнейшем может быть либо оставлено в форме пластов, либо сформировано в виде рулонов, что обеспечивается характеристиками материала слоев покрытия. При этом наличие отдельных замкнутых ячеек ограниченного объема предупреждает смещение материала среднего слоя 4 как в процессе формирования,при необходимости, рулона, так и в процессе дальнейших хранения, транспортировки и укладки на месте использования. На месте использования готовые покрытия 1 укладывают на предварительно подготовленную (выровненную) поверхность любого состава. Укладка покрытий 1, как уже было упомянуто выше, может осуществляться как нижним слоем 2 покрытия, так и верхним слоем 3 покрытия на подготовленную поверхность. Соседние покрытия 1 укладывают либо встык по сторонам периметра, либо внахлест (например, при наличии отступа между краем покрытия 1 и соединением 5). При необходимости покрытия закрепляют на поверхности любыми подходящими известными специалистам в данной области средствами. Уход за покрытием как до формирования корневой системы и собственно травяного покрытия, так и после заключается, в основном, только в регулярном поливе, а после формирования газона, при необходимости, - в его стрижке. При необходимости покрытие 1 может быть удалено (заменено) простым образом, т.к. материал слоев покрытия является достаточно устойчивым к разрушению под действием природных факторов и каждое покрытие 1 в течение определенного периода времени, исчисляемого годами, может быть легко отделено от поверхности, на которой оно было уложено. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
