Кровельное покрытие

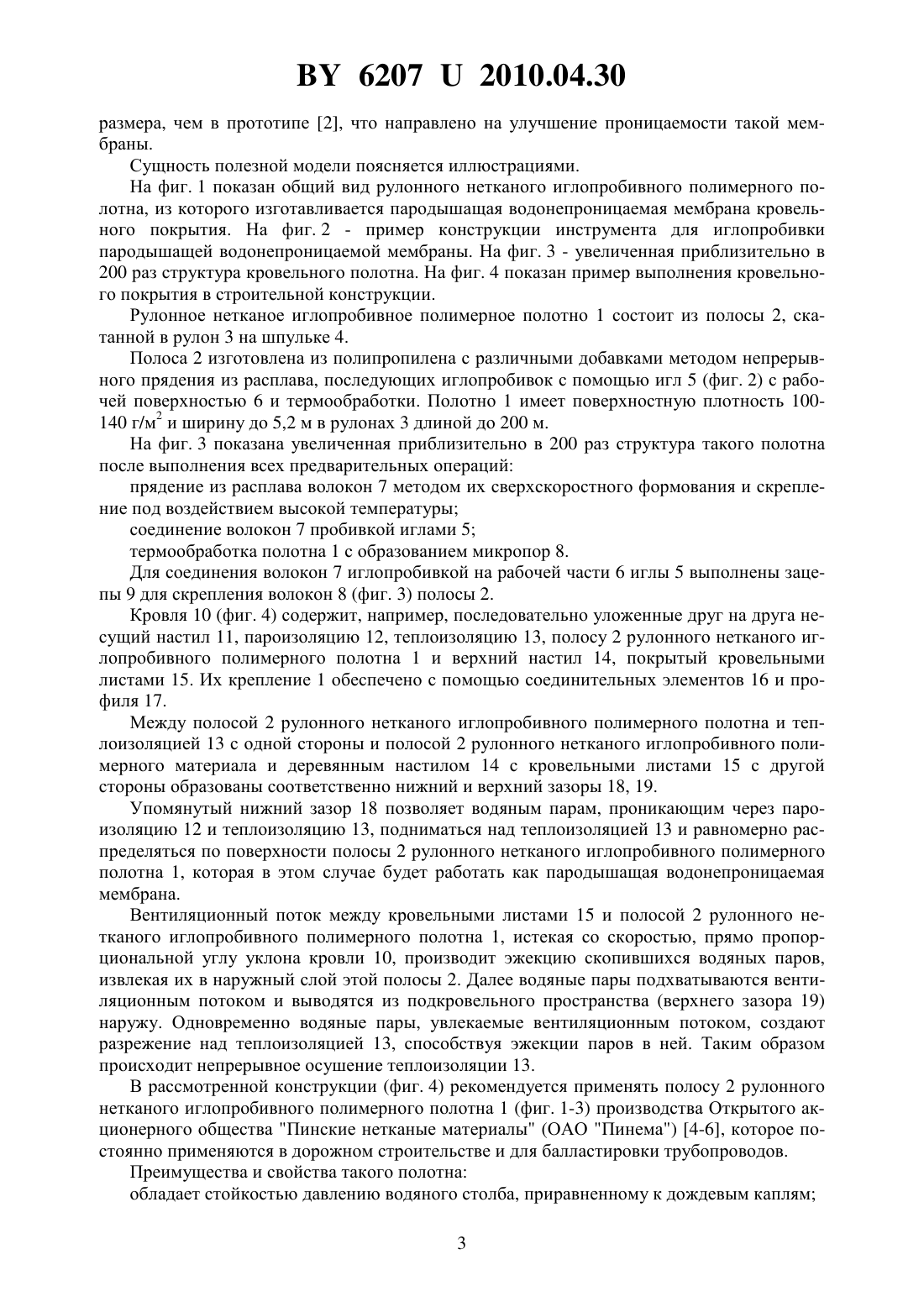

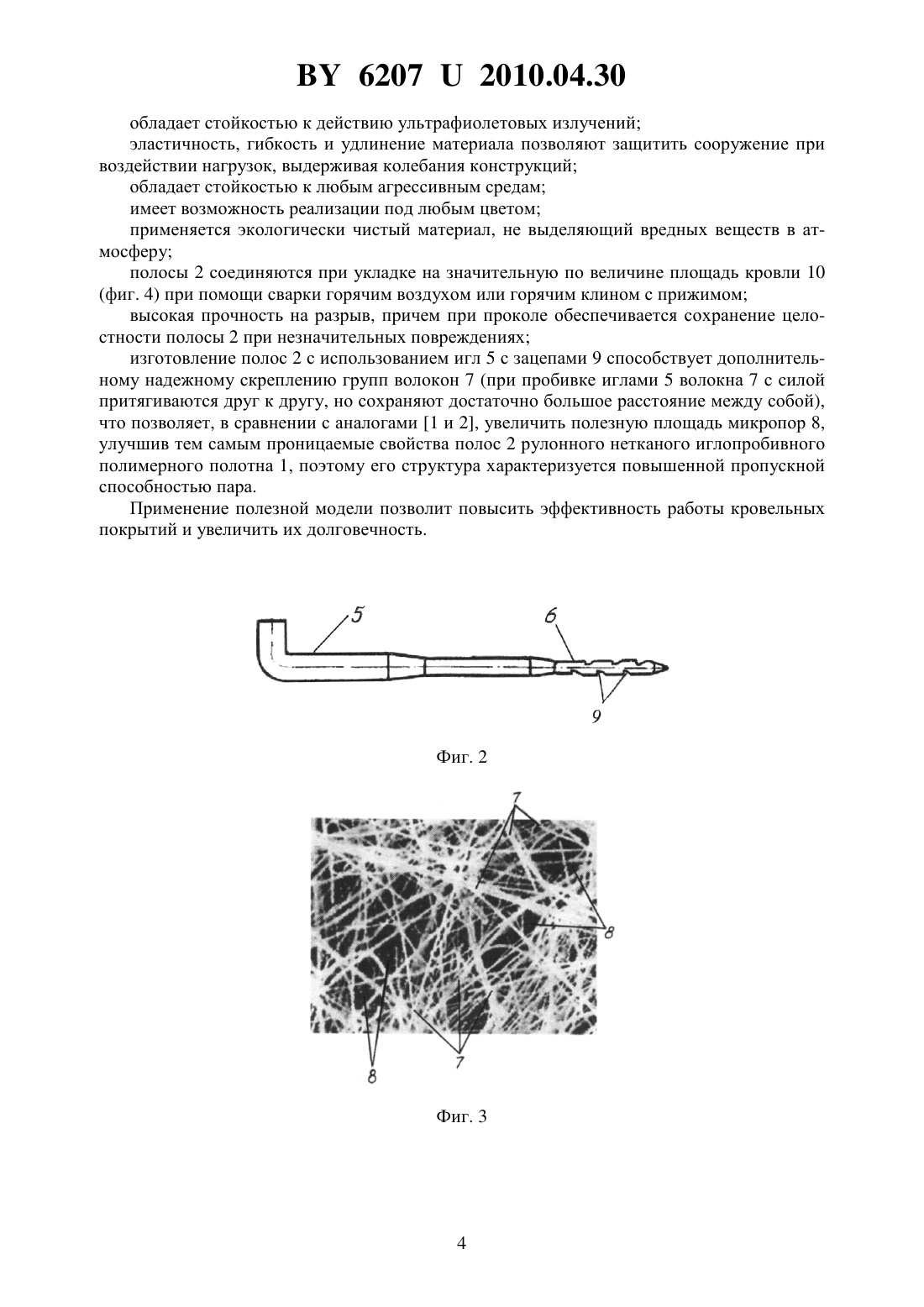

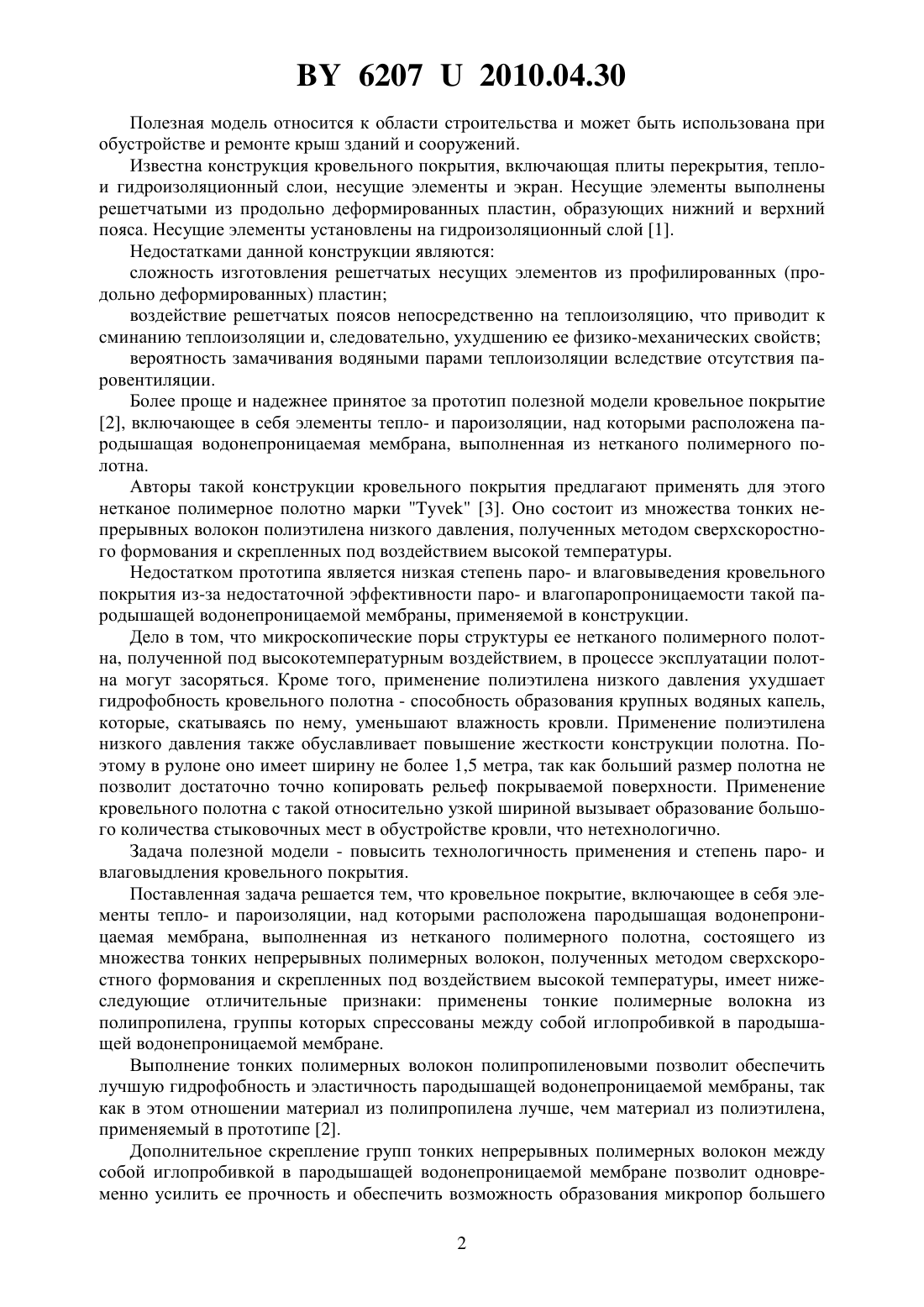

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пинские нетканые материалы(72) Авторы Козич Алеся Викторовна Артеменко Игорь Андреевич Скребец Жанна Михайловна Алещенко Наталья Петровна(73) Патентообладатель Открытое акционерное общество Пинские нетканые материалы(57) Кровельное покрытие, включающее в себя элементы тепло- и пароизоляции, над которыми расположена пародышащая водонепроницаемая мембрана, выполненная из нетканого полимерного полотна, состоящего из множества тонких непрерывных полимерных волокон, полученных методом сверхскоростного формования и скрепленных под воздействием высокой температуры, отличающееся тем, что применены тонкие непрерывные полимерные волокна из полипропилена, группы которых спрессованы между собой иглопробивкой в пародышащей водонепроницаемой мембране.(56) 1. Противоконденсатные паронепроницаемые гидроизоляционные материалы Электронный ресурс ///., дата доступа 15.06.09. 2. Патент 2321708, МПК 0411/00, заявлен 03.07.2006, опубликован 10.04.2008(прототип). 3. Материал гидроизоляции Тай век /Электронный ресурс ////., дата доступа 15.06.09. 4. Государственный стандарт Республики Беларусь СТБ 1104-98 Полотно иглопробивное геотекстильное для транспортного строительства. 5. Патент 3636 , МПК 0217/20, заявлен 27.07.2006, опубликован 30.06.2007. 6. Полотно нетканое иглопробивное Электронный ресурс ///., дата доступа 15.06.09. 62072010.04.30 Полезная модель относится к области строительства и может быть использована при обустройстве и ремонте крыш зданий и сооружений. Известна конструкция кровельного покрытия, включающая плиты перекрытия, теплои гидроизоляционный слои, несущие элементы и экран. Несущие элементы выполнены решетчатыми из продольно деформированных пластин, образующих нижний и верхний пояса. Несущие элементы установлены на гидроизоляционный слой 1. Недостатками данной конструкции являются сложность изготовления решетчатых несущих элементов из профилированных (продольно деформированных) пластин воздействие решетчатых поясов непосредственно на теплоизоляцию, что приводит к сминанию теплоизоляции и, следовательно, ухудшению ее физико-механических свойств вероятность замачивания водяными парами теплоизоляции вследствие отсутствия паровентиляции. Более проще и надежнее принятое за прототип полезной модели кровельное покрытие 2, включающее в себя элементы тепло- и пароизоляции, над которыми расположена пародышащая водонепроницаемая мембрана, выполненная из нетканого полимерного полотна. Авторы такой конструкции кровельного покрытия предлагают применять для этого нетканое полимерное полотно марки 3. Оно состоит из множества тонких непрерывных волокон полиэтилена низкого давления, полученных методом сверхскоростного формования и скрепленных под воздействием высокой температуры. Недостатком прототипа является низкая степень паро- и влаговыведения кровельного покрытия из-за недостаточной эффективности паро- и влагопаропроницаемости такой пародышащей водонепроницаемой мембраны, применяемой в конструкции. Дело в том, что микроскопические поры структуры ее нетканого полимерного полотна, полученной под высокотемпературным воздействием, в процессе эксплуатации полотна могут засоряться. Кроме того, применение полиэтилена низкого давления ухудшает гидрофобность кровельного полотна - способность образования крупных водяных капель,которые, скатываясь по нему, уменьшают влажность кровли. Применение полиэтилена низкого давления также обуславливает повышение жесткости конструкции полотна. Поэтому в рулоне оно имеет ширину не более 1,5 метра, так как больший размер полотна не позволит достаточно точно копировать рельеф покрываемой поверхности. Применение кровельного полотна с такой относительно узкой шириной вызывает образование большого количества стыковочных мест в обустройстве кровли, что нетехнологично. Задача полезной модели - повысить технологичность применения и степень паро- и влаговыдления кровельного покрытия. Поставленная задача решается тем, что кровельное покрытие, включающее в себя элементы тепло- и пароизоляции, над которыми расположена пародышащая водонепроницаемая мембрана, выполненная из нетканого полимерного полотна, состоящего из множества тонких непрерывных полимерных волокон, полученных методом сверхскоростного формования и скрепленных под воздействием высокой температуры, имеет нижеследующие отличительные признаки применены тонкие полимерные волокна из полипропилена, группы которых спрессованы между собой иглопробивкой в пародышащей водонепроницаемой мембране. Выполнение тонких полимерных волокон полипропиленовыми позволит обеспечить лучшую гидрофобность и эластичность пародышащей водонепроницаемой мембраны, так как в этом отношении материал из полипропилена лучше, чем материал из полиэтилена,применяемый в прототипе 2. Дополнительное скрепление групп тонких непрерывных полимерных волокон между собой иглопробивкой в пародышащей водонепроницаемой мембране позволит одновременно усилить ее прочность и обеспечить возможность образования микропор большего 2 62072010.04.30 размера, чем в прототипе 2, что направлено на улучшение проницаемости такой мембраны. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан общий вид рулонного нетканого иглопробивного полимерного полотна, из которого изготавливается пародышащая водонепроницаемая мембрана кровельного покрытия. На фиг. 2 - пример конструкции инструмента для иглопробивки пародышащей водонепроницаемой мембраны. На фиг. 3 - увеличенная приблизительно в 200 раз структура кровельного полотна. На фиг. 4 показан пример выполнения кровельного покрытия в строительной конструкции. Рулонное нетканое иглопробивное полимерное полотно 1 состоит из полосы 2, скатанной в рулон 3 на шпульке 4. Полоса 2 изготовлена из полипропилена с различными добавками методом непрерывного прядения из расплава, последующих иглопробивок с помощью игл 5 (фиг. 2) с рабочей поверхностью 6 и термообработки. Полотно 1 имеет поверхностную плотность 100140 г/м 2 и ширину до 5,2 м в рулонах 3 длиной до 200 м. На фиг. 3 показана увеличенная приблизительно в 200 раз структура такого полотна после выполнения всех предварительных операций прядение из расплава волокон 7 методом их сверхскоростного формования и скрепление под воздействием высокой температуры соединение волокон 7 пробивкой иглами 5 термообработка полотна 1 с образованием микропор 8. Для соединения волокон 7 иглопробивкой на рабочей части 6 иглы 5 выполнены зацепы 9 для скрепления волокон 8 (фиг. 3) полосы 2. Кровля 10 (фиг. 4) содержит, например, последовательно уложенные друг на друга несущий настил 11, пароизоляцию 12, теплоизоляцию 13, полосу 2 рулонного нетканого иглопробивного полимерного полотна 1 и верхний настил 14, покрытый кровельными листами 15. Их крепление 1 обеспечено с помощью соединительных элементов 16 и профиля 17. Между полосой 2 рулонного нетканого иглопробивного полимерного полотна и теплоизоляцией 13 с одной стороны и полосой 2 рулонного нетканого иглопробивного полимерного материала и деревянным настилом 14 с кровельными листами 15 с другой стороны образованы соответственно нижний и верхний зазоры 18, 19. Упомянутый нижний зазор 18 позволяет водяным парам, проникающим через пароизоляцию 12 и теплоизоляцию 13, подниматься над теплоизоляцией 13 и равномерно распределяться по поверхности полосы 2 рулонного нетканого иглопробивного полимерного полотна 1, которая в этом случае будет работать как пародышащая водонепроницаемая мембрана. Вентиляционный поток между кровельными листами 15 и полосой 2 рулонного нетканого иглопробивного полимерного полотна 1, истекая со скоростью, прямо пропорциональной углу уклона кровли 10, производит эжекцию скопившихся водяных паров,извлекая их в наружный слой этой полосы 2. Далее водяные пары подхватываются вентиляционным потоком и выводятся из подкровельного пространства (верхнего зазора 19) наружу. Одновременно водяные пары, увлекаемые вентиляционным потоком, создают разрежение над теплоизоляцией 13, способствуя эжекции паров в ней. Таким образом происходит непрерывное осушение теплоизоляции 13. В рассмотренной конструкции (фиг. 4) рекомендуется применять полосу 2 рулонного нетканого иглопробивного полимерного полотна 1 (фиг. 1-3) производства Открытого акционерного общества Пинские нетканые материалы (ОАО Пинема) 4-6, которое постоянно применяются в дорожном строительстве и для балластировки трубопроводов. Преимущества и свойства такого полотна обладает стойкостью давлению водяного столба, приравненному к дождевым каплям 3 62072010.04.30 обладает стойкостью к действию ультрафиолетовых излучений эластичность, гибкость и удлинение материала позволяют защитить сооружение при воздействии нагрузок, выдерживая колебания конструкций обладает стойкостью к любым агрессивным средам имеет возможность реализации под любым цветом применяется экологически чистый материал, не выделяющий вредных веществ в атмосферу полосы 2 соединяются при укладке на значительную по величине площадь кровли 10(фиг. 4) при помощи сварки горячим воздухом или горячим клином с прижимом высокая прочность на разрыв, причем при проколе обеспечивается сохранение целостности полосы 2 при незначительных повреждениях изготовление полос 2 с использованием игл 5 с зацепами 9 способствует дополнительному надежному скреплению групп волокон 7 (при пробивке иглами 5 волокна 7 с силой притягиваются друг к другу, но сохраняют достаточно большое расстояние между собой),что позволяет, в сравнении с аналогами 1 и 2, увеличить полезную площадь микропор 8,улучшив тем самым проницаемые свойства полос 2 рулонного нетканого иглопробивного полимерного полотна 1, поэтому его структура характеризуется повышенной пропускной способностью пара. Применение полезной модели позволит повысить эффективность работы кровельных покрытий и увеличить их долговечность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
