Электрод заземления (варианты)

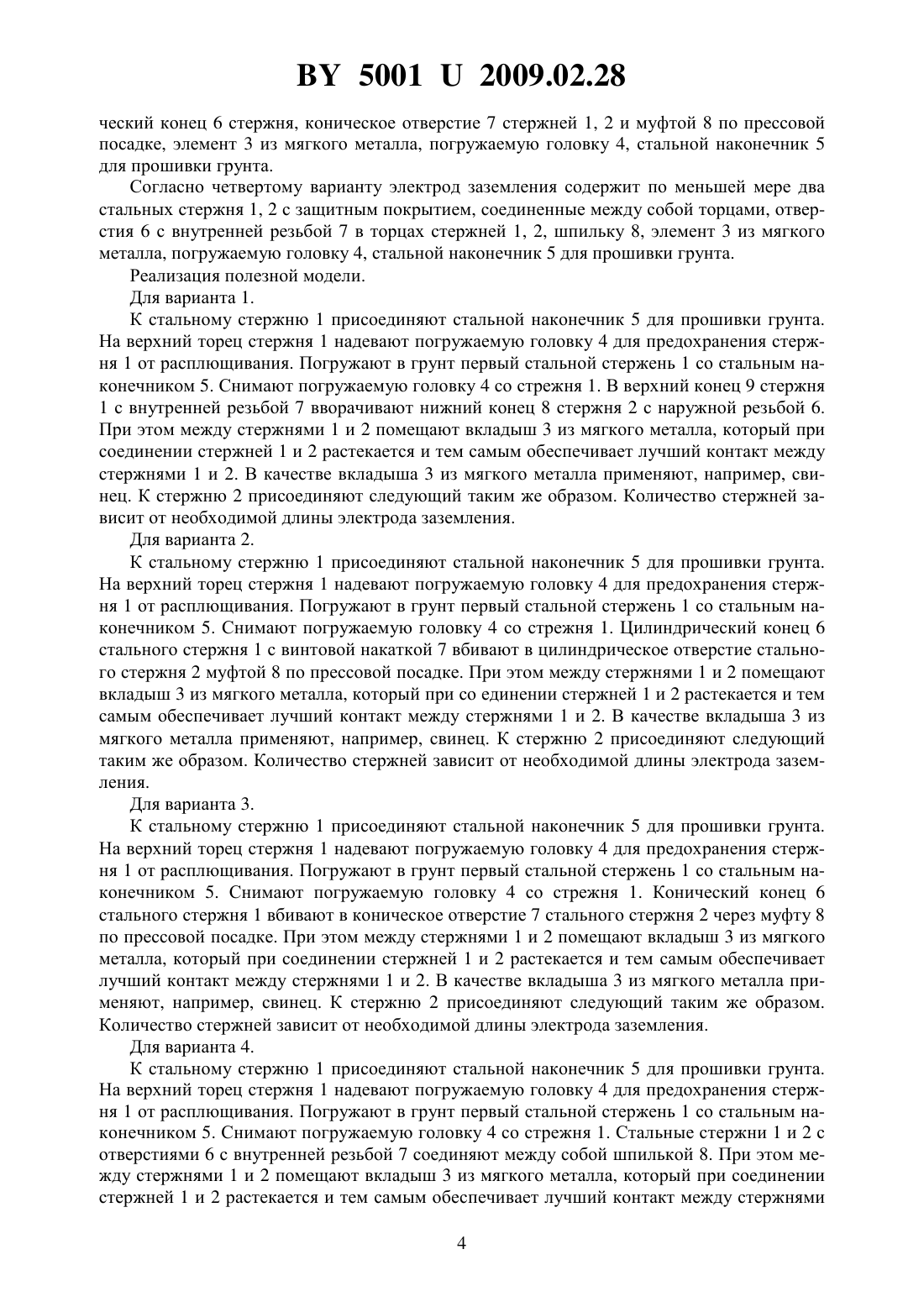

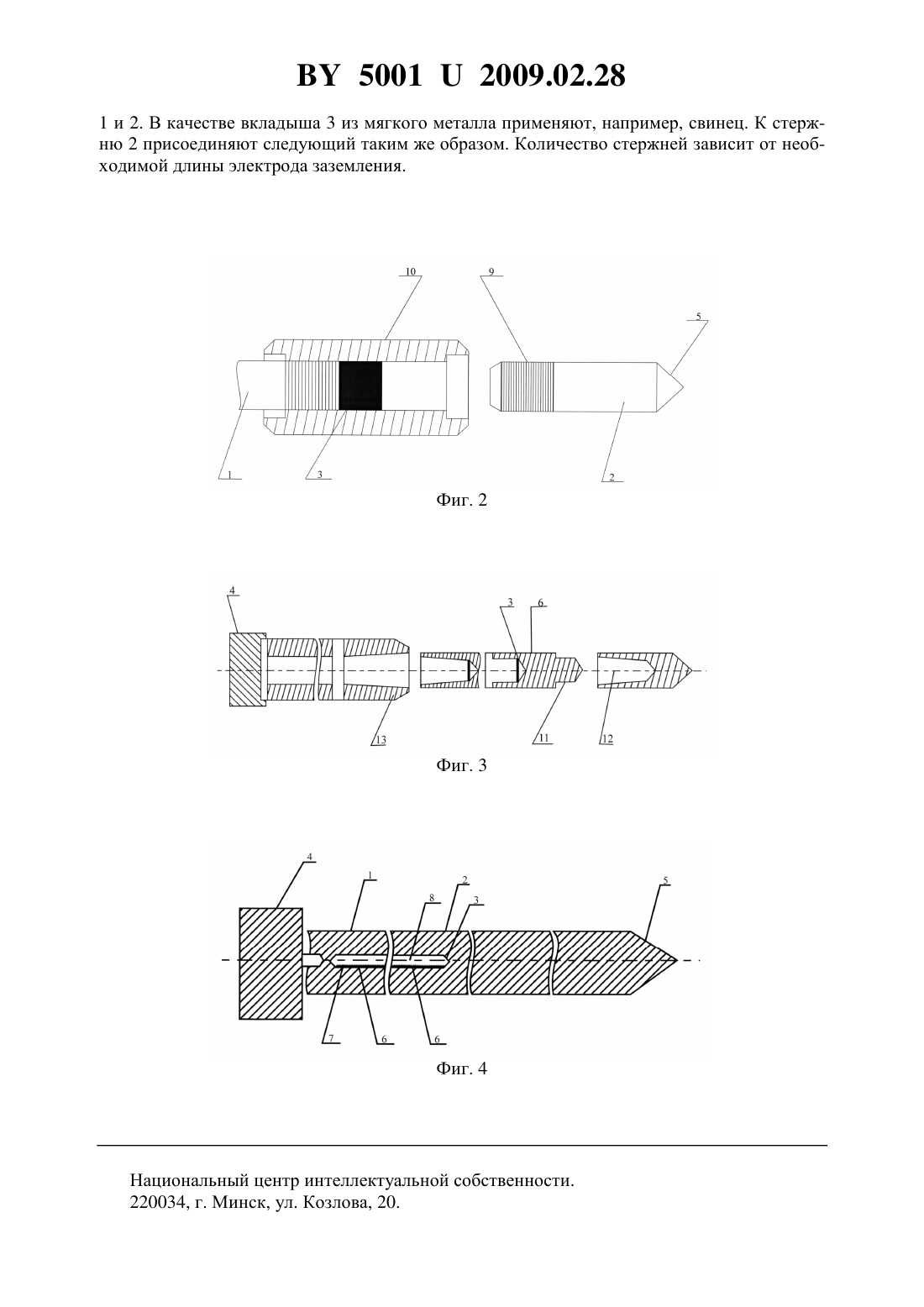

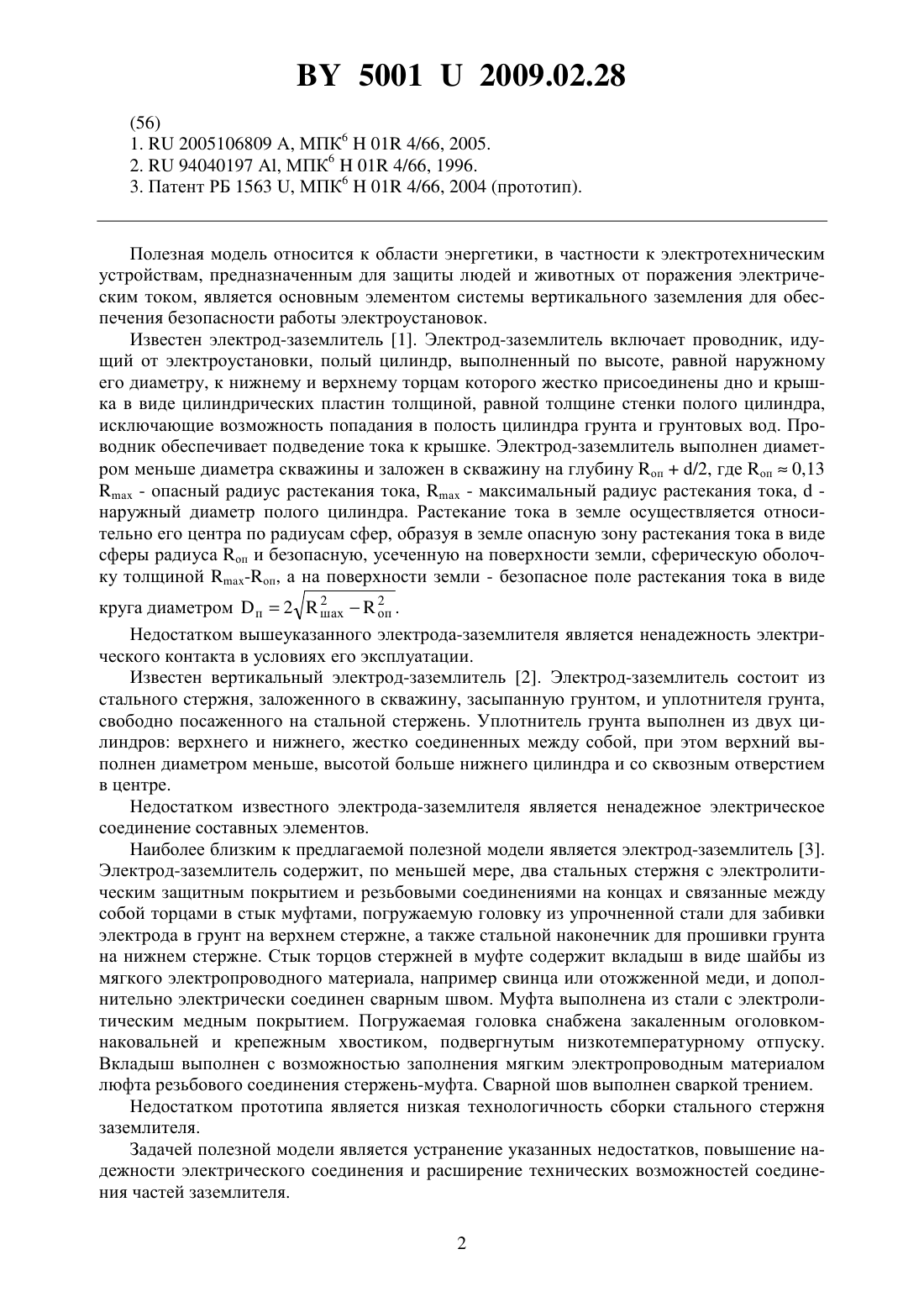

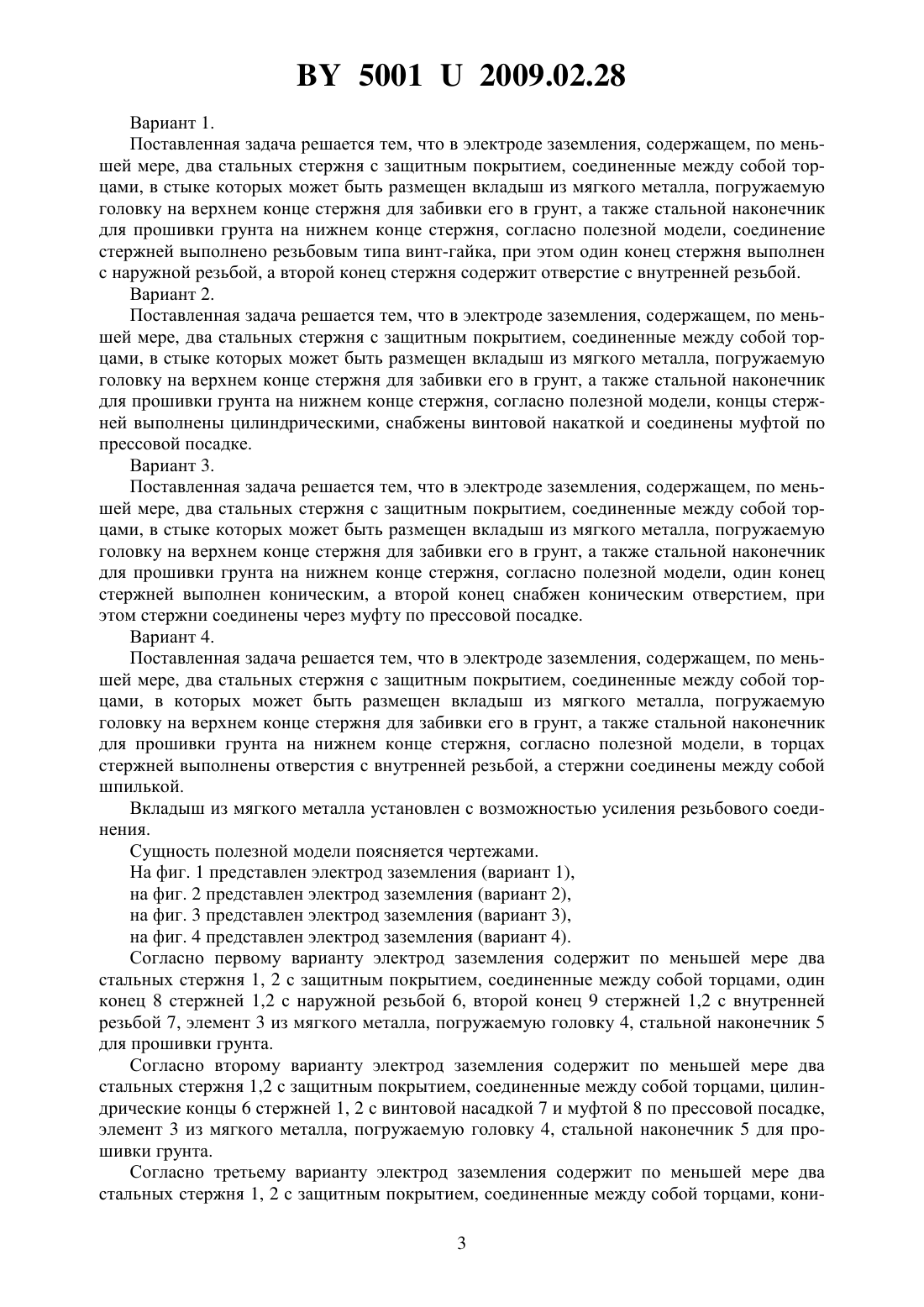

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ерусланов Владислав Леонардович(72) Автор Ерусланов Владислав Леонардович(73) Патентообладатель Ерусланов Владислав Леонардович(57) 1. Электрод заземления, содержащий, по меньшей мере, два стальных стержня с защитным покрытием, соединенные между собой торцами, в стыке которых может быть размещен вкладыш из мягкого металла, погружаемую головку на верхнем конце стержня для забивки его в грунт, а также стальной наконечник для прошивки грунта на нижнем конце стержня, отличающийся тем, что соединение стержней выполнено резьбовым типа винт-гайка, при этом один конец стержня выполнен с наружной резьбой, а второй конец стержня содержит отверстие с внутренней резьбой. 2. Электрод заземления, содержащий, по меньшей мере, два стальных стержня с защитным покрытием, соединенные между собой торцами, в стыке которых может быть размещен вкладыш из мягкого металла, погружаемую головку на верхнем конце стержня для забивки его в грунт, а также стальной наконечник для прошивки грунта на нижнем конце стержня, отличающийся тем, что концы стержней выполнены цилиндрическими,снабжены винтовой накаткой и соединены муфтой по прессовой посадке. 3. Электрод заземления, содержащий, по меньшей мере, два стальных стержня с защитным покрытием, соединенные между собой торцами, в стыке которых может быть размещен вкладыш из мягкого металла, погружаемую головку на верхнем конце стержня для забивки его в грунт, а также стальной наконечник для прошивки грунта на нижнем конце стержня, отличающийся тем, что один конец стержней выполнен коническим, а второй конец снабжен коническим отверстием, при этом стержни соединены через муфту по прессовой посадке. 4. Электрод заземления, содержащий, по меньшей мере, два стальных стержня с защитным покрытием, соединенные между собой торцами, в которых может быть размещен вкладыш из мягкого металла, погружаемую головку на верхнем конце стержня для забивки его в грунт, а также стальной наконечник для прошивки грунта на нижнем конце стержня, отличающийся тем, что в торцах стержней выполнены отверстия с внутренней резьбой, а стержни соединены между собой шпилькой.(56) 1.2005106809 А, МПК 601 4/66, 2005. 2.94040197 , МПК 601 4/66, 1996. 3. Патент РБ 1563 , МПК 601 4/66, 2004 (прототип). Полезная модель относится к области энергетики, в частности к электротехническим устройствам, предназначенным для защиты людей и животных от поражения электрическим током, является основным элементом системы вертикального заземления для обеспечения безопасности работы электроустановок. Известен электрод-заземлитель 1. Электрод-заземлитель включает проводник, идущий от электроустановки, полый цилиндр, выполненный по высоте, равной наружному его диаметру, к нижнему и верхнему торцам которого жестко присоединены дно и крышка в виде цилиндрических пластин толщиной, равной толщине стенки полого цилиндра,исключающие возможность попадания в полость цилиндра грунта и грунтовых вод. Проводник обеспечивает подведение тока к крышке. Электрод-заземлитель выполнен диаметром меньше диаметра скважины и заложен в скважину на глубину оп/2, где оп 0,13- опасный радиус растекания тока,- максимальный радиус растекания тока,наружный диаметр полого цилиндра. Растекание тока в земле осуществляется относительно его центра по радиусам сфер, образуя в земле опасную зону растекания тока в виде сферы радиуса оп и безопасную, усеченную на поверхности земли, сферическую оболочку толщиной -оп, а на поверхности земли - безопасное поле растекания тока в виде 2 2 круга диаметромп 2 шахоп . Недостатком вышеуказанного электрода-заземлителя является ненадежность электрического контакта в условиях его эксплуатации. Известен вертикальный электрод-заземлитель 2. Электрод-заземлитель состоит из стального стержня, заложенного в скважину, засыпанную грунтом, и уплотнителя грунта,свободно посаженного на стальной стержень. Уплотнитель грунта выполнен из двух цилиндров верхнего и нижнего, жестко соединенных между собой, при этом верхний выполнен диаметром меньше, высотой больше нижнего цилиндра и со сквозным отверстием в центре. Недостатком известного электрода-заземлителя является ненадежное электрическое соединение составных элементов. Наиболее близким к предлагаемой полезной модели является электрод-заземлитель 3. Электрод-заземлитель содержит, по меньшей мере, два стальных стержня с электролитическим защитным покрытием и резьбовыми соединениями на концах и связанные между собой торцами в стык муфтами, погружаемую головку из упрочненной стали для забивки электрода в грунт на верхнем стержне, а также стальной наконечник для прошивки грунта на нижнем стержне. Стык торцов стержней в муфте содержит вкладыш в виде шайбы из мягкого электропроводного материала, например свинца или отожженной меди, и дополнительно электрически соединен сварным швом. Муфта выполнена из стали с электролитическим медным покрытием. Погружаемая головка снабжена закаленным оголовкомнаковальней и крепежным хвостиком, подвергнутым низкотемпературному отпуску. Вкладыш выполнен с возможностью заполнения мягким электропроводным материалом люфта резьбового соединения стержень-муфта. Сварной шов выполнен сваркой трением. Недостатком прототипа является низкая технологичность сборки стального стержня заземлителя. Задачей полезной модели является устранение указанных недостатков, повышение надежности электрического соединения и расширение технических возможностей соединения частей заземлителя. 50012009.02.28 Вариант 1. Поставленная задача решается тем, что в электроде заземления, содержащем, по меньшей мере, два стальных стержня с защитным покрытием, соединенные между собой торцами, в стыке которых может быть размещен вкладыш из мягкого металла, погружаемую головку на верхнем конце стержня для забивки его в грунт, а также стальной наконечник для прошивки грунта на нижнем конце стержня, согласно полезной модели, соединение стержней выполнено резьбовым типа винт-гайка, при этом один конец стержня выполнен с наружной резьбой, а второй конец стержня содержит отверстие с внутренней резьбой. Вариант 2. Поставленная задача решается тем, что в электроде заземления, содержащем, по меньшей мере, два стальных стержня с защитным покрытием, соединенные между собой торцами, в стыке которых может быть размещен вкладыш из мягкого металла, погружаемую головку на верхнем конце стержня для забивки его в грунт, а также стальной наконечник для прошивки грунта на нижнем конце стержня, согласно полезной модели, концы стержней выполнены цилиндрическими, снабжены винтовой накаткой и соединены муфтой по прессовой посадке. Вариант 3. Поставленная задача решается тем, что в электроде заземления, содержащем, по меньшей мере, два стальных стержня с защитным покрытием, соединенные между собой торцами, в стыке которых может быть размещен вкладыш из мягкого металла, погружаемую головку на верхнем конце стержня для забивки его в грунт, а также стальной наконечник для прошивки грунта на нижнем конце стержня, согласно полезной модели, один конец стержней выполнен коническим, а второй конец снабжен коническим отверстием, при этом стержни соединены через муфту по прессовой посадке. Вариант 4. Поставленная задача решается тем, что в электроде заземления, содержащем, по меньшей мере, два стальных стержня с защитным покрытием, соединенные между собой торцами, в которых может быть размещен вкладыш из мягкого металла, погружаемую головку на верхнем конце стержня для забивки его в грунт, а также стальной наконечник для прошивки грунта на нижнем конце стержня, согласно полезной модели, в торцах стержней выполнены отверстия с внутренней резьбой, а стержни соединены между собой шпилькой. Вкладыш из мягкого металла установлен с возможностью усиления резьбового соединения. Сущность полезной модели поясняется чертежами. На фиг. 1 представлен электрод заземления (вариант 1),на фиг. 2 представлен электрод заземления (вариант 2),на фиг. 3 представлен электрод заземления (вариант 3),на фиг. 4 представлен электрод заземления (вариант 4). Согласно первому варианту электрод заземления содержит по меньшей мере два стальных стержня 1, 2 с защитным покрытием, соединенные между собой торцами, один конец 8 стержней 1,2 с наружной резьбой 6, второй конец 9 стержней 1,2 с внутренней резьбой 7, элемент 3 из мягкого металла, погружаемую головку 4, стальной наконечник 5 для прошивки грунта. Согласно второму варианту электрод заземления содержит по меньшей мере два стальных стержня 1,2 с защитным покрытием, соединенные между собой торцами, цилиндрические концы 6 стержней 1, 2 с винтовой насадкой 7 и муфтой 8 по прессовой посадке,элемент 3 из мягкого металла, погружаемую головку 4, стальной наконечник 5 для прошивки грунта. Согласно третьему варианту электрод заземления содержит по меньшей мере два стальных стержня 1, 2 с защитным покрытием, соединенные между собой торцами, кони 3 50012009.02.28 ческий конец 6 стержня, коническое отверстие 7 стержней 1, 2 и муфтой 8 по прессовой посадке, элемент 3 из мягкого металла, погружаемую головку 4, стальной наконечник 5 для прошивки грунта. Согласно четвертому варианту электрод заземления содержит по меньшей мере два стальных стержня 1, 2 с защитным покрытием, соединенные между собой торцами, отверстия 6 с внутренней резьбой 7 в торцах стержней 1, 2, шпильку 8, элемент 3 из мягкого металла, погружаемую головку 4, стальной наконечник 5 для прошивки грунта. Реализация полезной модели. Для варианта 1. К стальному стержню 1 присоединяют стальной наконечник 5 для прошивки грунта. На верхний торец стержня 1 надевают погружаемую головку 4 для предохранения стержня 1 от расплющивания. Погружают в грунт первый стальной стержень 1 со стальным наконечником 5. Снимают погружаемую головку 4 со стрежня 1. В верхний конец 9 стержня 1 с внутренней резьбой 7 вворачивают нижний конец 8 стержня 2 с наружной резьбой 6. При этом между стержнями 1 и 2 помещают вкладыш 3 из мягкого металла, который при соединении стержней 1 и 2 растекается и тем самым обеспечивает лучший контакт между стержнями 1 и 2. В качестве вкладыша 3 из мягкого металла применяют, например, свинец. К стержню 2 присоединяют следующий таким же образом. Количество стержней зависит от необходимой длины электрода заземления. Для варианта 2. К стальному стержню 1 присоединяют стальной наконечник 5 для прошивки грунта. На верхний торец стержня 1 надевают погружаемую головку 4 для предохранения стержня 1 от расплющивания. Погружают в грунт первый стальной стержень 1 со стальным наконечником 5. Снимают погружаемую головку 4 со стрежня 1. Цилиндрический конец 6 стального стержня 1 с винтовой накаткой 7 вбивают в цилиндрическое отверстие стального стержня 2 муфтой 8 по прессовой посадке. При этом между стержнями 1 и 2 помещают вкладыш 3 из мягкого металла, который при со единении стержней 1 и 2 растекается и тем самым обеспечивает лучший контакт между стержнями 1 и 2. В качестве вкладыша 3 из мягкого металла применяют, например, свинец. К стержню 2 присоединяют следующий таким же образом. Количество стержней зависит от необходимой длины электрода заземления. Для варианта 3. К стальному стержню 1 присоединяют стальной наконечник 5 для прошивки грунта. На верхний торец стержня 1 надевают погружаемую головку 4 для предохранения стержня 1 от расплющивания. Погружают в грунт первый стальной стержень 1 со стальным наконечником 5. Снимают погружаемую головку 4 со стрежня 1. Конический конец 6 стального стержня 1 вбивают в коническое отверстие 7 стального стержня 2 через муфту 8 по прессовой посадке. При этом между стержнями 1 и 2 помещают вкладыш 3 из мягкого металла, который при соединении стержней 1 и 2 растекается и тем самым обеспечивает лучший контакт между стержнями 1 и 2. В качестве вкладыша 3 из мягкого металла применяют, например, свинец. К стержню 2 присоединяют следующий таким же образом. Количество стержней зависит от необходимой длины электрода заземления. Для варианта 4. К стальному стержню 1 присоединяют стальной наконечник 5 для прошивки грунта. На верхний торец стержня 1 надевают погружаемую головку 4 для предохранения стержня 1 от расплющивания. Погружают в грунт первый стальной стержень 1 со стальным наконечником 5. Снимают погружаемую головку 4 со стрежня 1. Стальные стержни 1 и 2 с отверстиями 6 с внутренней резьбой 7 соединяют между собой шпилькой 8. При этом между стержнями 1 и 2 помещают вкладыш 3 из мягкого металла, который при соединении стержней 1 и 2 растекается и тем самым обеспечивает лучший контакт между стержнями 4 50012009.02.28 1 и 2. В качестве вкладыша 3 из мягкого металла применяют, например, свинец. К стержню 2 присоединяют следующий таким же образом. Количество стержней зависит от необходимой длины электрода заземления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
