Устройство для диагностики осанки

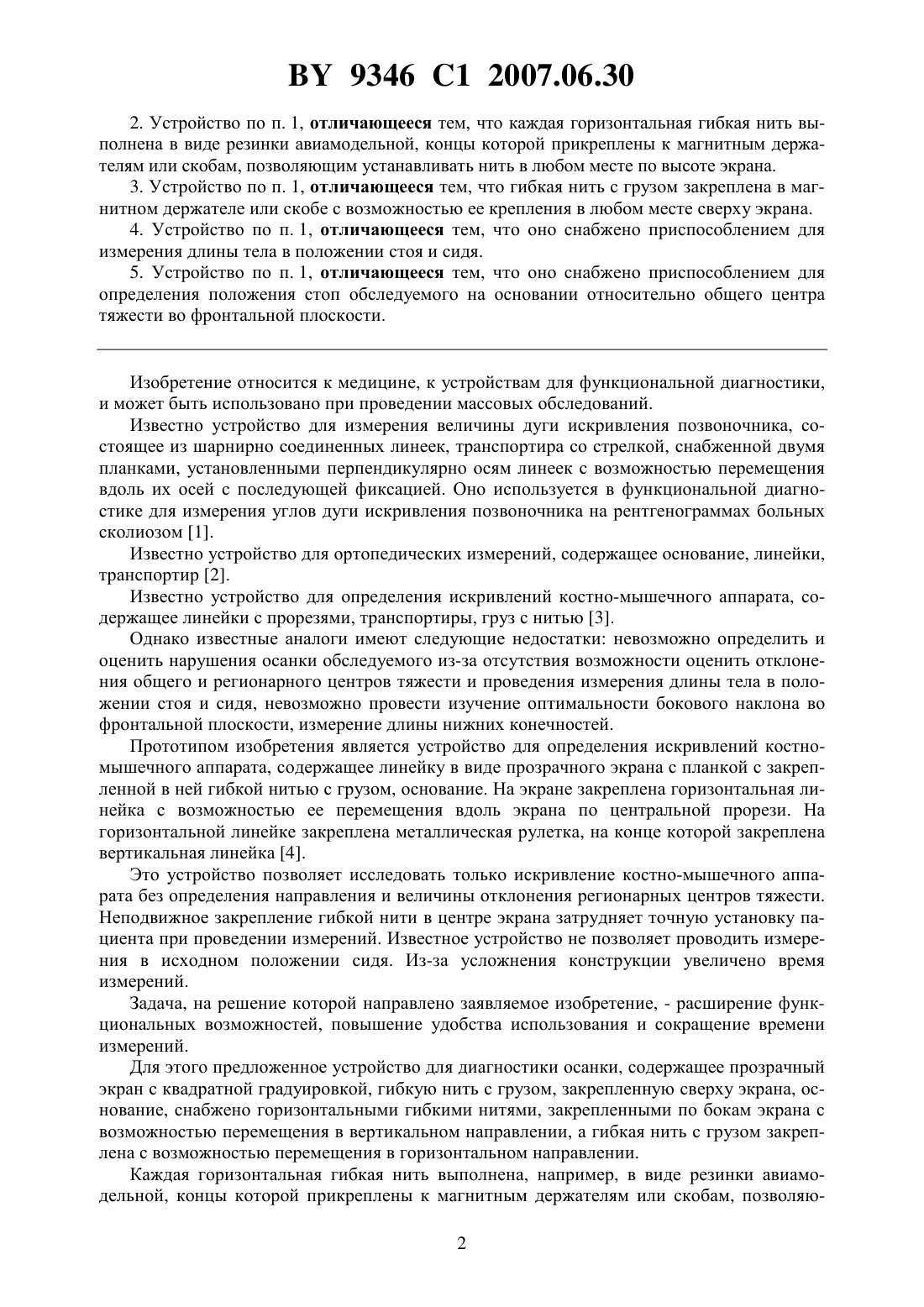

(51)761 5/103 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДИАГНОСТИКИ ОСАНКИ(71) Заявитель Рыбин Игорь Андреевич Староверов Николай Викторович Прохорчик Геннадий Леонидович(72) Авторы Рыбин Игорь Андреевич Староверов Николай Викторович Прохорчик Геннадий Леонидович(73) Патентообладатель Рыбин Игорь Андреевич Староверов Николай Викторович Прохорчик Геннадий Леонидович(57) 1. Устройство для диагностики осанки, содержащее прозрачный экран с квадратной градуировкой, гибкую нить с грузом, закрепленную сверху экрана, основание, отличающееся тем, что снабжено горизонтальными гибкими нитями, закрепленными по бокам экрана с возможностью перемещения в вертикальном направлении, а гибкая нить с грузом закреплена с возможностью перемещения в горизонтальном направлении. 9346 1 2007.06.30 2. Устройство по п. 1, отличающееся тем, что каждая горизонтальная гибкая нить выполнена в виде резинки авиамодельной, концы которой прикреплены к магнитным держателям или скобам, позволяющим устанавливать нить в любом месте по высоте экрана. 3. Устройство по п. 1, отличающееся тем, что гибкая нить с грузом закреплена в магнитном держателе или скобе с возможностью ее крепления в любом месте сверху экрана. 4. Устройство по п. 1, отличающееся тем, что оно снабжено приспособлением для измерения длины тела в положении стоя и сидя. 5. Устройство по п. 1, отличающееся тем, что оно снабжено приспособлением для определения положения стоп обследуемого на основании относительно общего центра тяжести во фронтальной плоскости. Изобретение относится к медицине, к устройствам для функциональной диагностики,и может быть использовано при проведении массовых обследований. Известно устройство для измерения величины дуги искривления позвоночника, состоящее из шарнирно соединенных линеек, транспортира со стрелкой, снабженной двумя планками, установленными перпендикулярно осям линеек с возможностью перемещения вдоль их осей с последующей фиксацией. Оно используется в функциональной диагностике для измерения углов дуги искривления позвоночника на рентгенограммах больных сколиозом 1. Известно устройство для ортопедических измерений, содержащее основание, линейки,транспортир 2. Известно устройство для определения искривлений костно-мышечного аппарата, содержащее линейки с прорезями, транспортиры, груз с нитью 3. Однако известные аналоги имеют следующие недостатки невозможно определить и оценить нарушения осанки обследуемого из-за отсутствия возможности оценить отклонения общего и регионарного центров тяжести и проведения измерения длины тела в положении стоя и сидя, невозможно провести изучение оптимальности бокового наклона во фронтальной плоскости, измерение длины нижних конечностей. Прототипом изобретения является устройство для определения искривлений костномышечного аппарата, содержащее линейку в виде прозрачного экрана с планкой с закрепленной в ней гибкой нитью с грузом, основание. На экране закреплена горизонтальная линейка с возможностью ее перемещения вдоль экрана по центральной прорези. На горизонтальной линейке закреплена металлическая рулетка, на конце которой закреплена вертикальная линейка 4. Это устройство позволяет исследовать только искривление костно-мышечного аппарата без определения направления и величины отклонения регионарных центров тяжести. Неподвижное закрепление гибкой нити в центре экрана затрудняет точную установку пациента при проведении измерений. Известное устройство не позволяет проводить измерения в исходном положении сидя. Из-за усложнения конструкции увеличено время измерений. Задача, на решение которой направлено заявляемое изобретение, - расширение функциональных возможностей, повышение удобства использования и сокращение времени измерений. Для этого предложенное устройство для диагностики осанки, содержащее прозрачный экран с квадратной градуировкой, гибкую нить с грузом, закрепленную сверху экрана, основание, снабжено горизонтальными гибкими нитями, закрепленными по бокам экрана с возможностью перемещения в вертикальном направлении, а гибкая нить с грузом закреплена с возможностью перемещения в горизонтальном направлении. Каждая горизонтальная гибкая нить выполнена, например, в виде резинки авиамодельной, концы которой прикреплены к магнитным держателям или скобам, позволяю 2 9346 1 2007.06.30 щим устанавливать нить в любом месте по высоте экрана, гибкая нить с грузом закреплена в магнитном держателе или скобе с возможностью ее крепления в любом месте сверху экрана. Кроме того, устройство снабжено приспособлением для измерения длины тела в положении стоя и сидя и приспособлением для определения положения стоп обследуемого на основании. На фиг. 1 изображено устройство для диагностики осанки, общий вид на фиг. 2 - вид слева на фиг. 1 на фиг. 3 - устройство с установленной подставкой-сиденьем на фиг. 4 приспособление для определения положения стоп обследуемого на фиг. 5, 6 - горизонтальная гибкая нить, варианты ее крепления. Устройство для диагностики осанки состоит из прозрачного экрана 1 с квадратной градуировкой, выполненного, например, из стекла органического и закрепленного внутри рамы 2, вертикально закрепленной на основании 3, имеющем регулируемые опоры 4 и два колеса 5 для возможности передвижения устройства. На раме 2 закреплены линейки 6, 7 и 8 с шагом делений 1 мм. На верхней горизонтальной планке рамы 2 закреплена с возможностью перемещения в горизонтальном направлении гибкая нить 9 с грузом 10, например,с помощью магнитного держателя 11, который может легко перемещаться по планке рамы 2, выполненной из стальных труб, или с помощью скобы 12, легко перемещаемой по планке рамы 2. По бокам экрана 1 на раме 2 закреплены с возможностью перемещения в вертикальном направлении горизонтальные гибкие нити 13, выполненные, например, из резинки аваимодельной. Концы нити 13 прикреплены к магнитным держателям 11 или скобам 12,которые легко позволяют устанавливать нить 13 в любом месте по высоте экрана 1. Устройство снабжено приспособлением 14 с планкой 15 для измерения длины тела,которое установлено с возможностью вертикального перемещения на стержне 16, закрепленном на раме 2. Приспособление 14 стопорится винтом 17. В нижней части рамы 2 закреплено приспособление 18 для определения положения стоп обследуемого, позволяющее измерять расстояние между стопами, а также между стопами и проекцией общего центра тяжести во фронтальной плоскости. Приспособление 18 состоит из ползунов 19, 20, установленных на двух стержнях 21, 22 с возможностью фиксации, линейки 23 с шагом делений 1 мм, прикрепленной к ползуну 19 и опирающейся на ползун 20, указателя 24 середины экрана, жестко закрепленного на стержнях 21, 22. Ползуны 19, 20 снабжены скобами 25 для расположения в них ахиллесовых сухожилий обследуемого. Кнопки 26 служат для расфиксации ползунов при их перемещении. Приспособление 18 для определения положения стоп позволяет определить и оценить величину остановленного падения тела во фронтальной плоскости и провести динамическое наблюдение за его изменениями. Подставка-сиденье 27 служит для проведения измерений в исходном положении сидя. Устройство для работы устанавливают вертикально регулировкой опор 4, при этом гибкая нить 9 должна быть расположена параллельно поверхности экрана 1 и вертикальной линии градуировки экрана. Устройство используется следующим образом. Оценка оптимальности статики опорно-двигательного аппарата во фронтальной плоскости выполняется следующим образом. Обследуемый становится на основание 3 спиной к экрану 1, стопы располагаются на одной линии. Врач, передвигая держатель гибкой нити 9 по верхней планке рамы 2, располагает гибкую нить таким образом, чтобы она проходила между стопами на равном расстоянии от них. В норме гибкая нить 9 вверху проходит через наружный затылочный выступ обследуемого, проходя по задней средней линии тела (через складку между ягодицами, через остистые отростки крестцовых, поясничных, грудных, шейных позвонков). 3 9346 1 2007.06.30 Отклонение этих анатомических ориентиров от гибкой нити 9 вправо или влево свидетельствует о нарушении оптимальности статики опорно-двигательного аппарата во фронтальной плоскости. Оценка оптимальности статики опорно-двигательного аппарата в сагиттальной плоскости. Обследуемый становится боком к экрану 1, стопы вместе. Врач, передвигая держатель гибкой нити 9, располагает гибкую нить таким образом, чтобы она проходила через передний край ближнего к экрану 1 голеностопного сустава обследуемого. В норме гибкая нить 9 вверху проходит через наружный слуховой проход обследуемого. Отклонение наружного слухового прохода обследуемого от гибкой нити 9 вперед или назад свидетельствует о нарушении оптимальности статики опорно-двигательного аппарата в сагиттальной плоскости. Оценка оптимальности регионарной статики опорно-двигательного аппарата во фронтальной плоскости. Врач маркером отмечает на коже обследуемого костные ориентиры. На передней поверхности тела середины ключиц, ключично-акромиальные сочленения, точки пересечения реберных дуг и срединно-ключичной линии, передние верхние ости подвздошных костей. На задней поверхности тела вершины сосцевидных отростков, ключично-акромиальные сочленения, середины лопаточных остей, нижние углы лопаток, точки пересечения реберных дуг и перпендикуляров, опущенных из нижних углов лопаток, задние верхние ости подвздошных костей. Обследуемый становится сначала лицом, а потом спиной к экрану 1, стопы на одной линии. Врач с помощью горизонтальных гибких нитей 13 соединяет симметричные точки костного скелета обследуемого и изучает их горизонтальность с помощью линеек 6, 7. В норме симметричные точки костного скелета обследуемого находятся на одном горизонтальном уровне. Нарушение горизонтальности указанных симметричных костных ориентиров свидетельствует о нарушении оптимальности статики в соответствующих регионах позвоночника (шейном, грудном, поясничном и тазовом). Оценка оптимальности латерофлексии (бокового наклона) позвоночника во фронтальной плоскости. Обследуемый становится спиной к экрану 1, стопы на одной линии. Сначала обследуемый наклоняется вправо. Врач, передвигая держатель гибкой нити 9,располагает гибкую нить таким образом, чтобы она проходила через верхний край левой подмышечной складки. В норме гибкая нить 9 проходит через складку между ягодицами. Если гибкая нить 9 располагается левее складки между ягодицами, то боковой наклон вправо ограничен. Если гибкая нить 9 располагается правее складки между ягодицами, то боковой наклон вправо увеличен, что свидетельствует о гипермобильности. Затем обследуемый наклоняется влево и все действия повторяются. Измерение длины тела в положении стоя. Обследуемый становится спиной к экрану 1. Врач с помощью приспособления 14 для измерения длины тела и линейки 7 измеряет длину тела обследуемого. Измерение длины тела в положении сидя. Устанавливают подставку-сиденье 27 на основание 3. Обследуемый садится спиной к экрану 1. Врач с помощью приспособления 14 для измерения длины тела и линейки 8 измеряет длину тела обследуемого в положении сидя. Измерение длины нижних конечностей. 4 9346 1 2007.06.30 Врач отмечает маркером на коже пациента нижние края больших вертелов обеих бедренных костей. Обследуемый становится сначала правым, а затем левым боком к экрану 1. Врач маркером переносит отметки с кожи обследуемого на экран 1 и с помощью горизонтальной гибкой нити 13 и линеек 6,7 измеряет длину нижних конечностей обследуемого. В норме длина нижних конечностей должна быть одинаковой. Источники информации 1. А.с. СССР 1103849, МПК А 61 В 5/10, 1984. 2. А.с. СССР 1819571, МПК А 61 В 5/103, 1993. 3. Патент РФ 2023420, МПК А 61 В 5/103, 1994. 4. Свидетельство РФ 8233, МПК А 61 В 5/103, 1998. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
