Способ подготовки семенного ложа и устройство для его осуществления

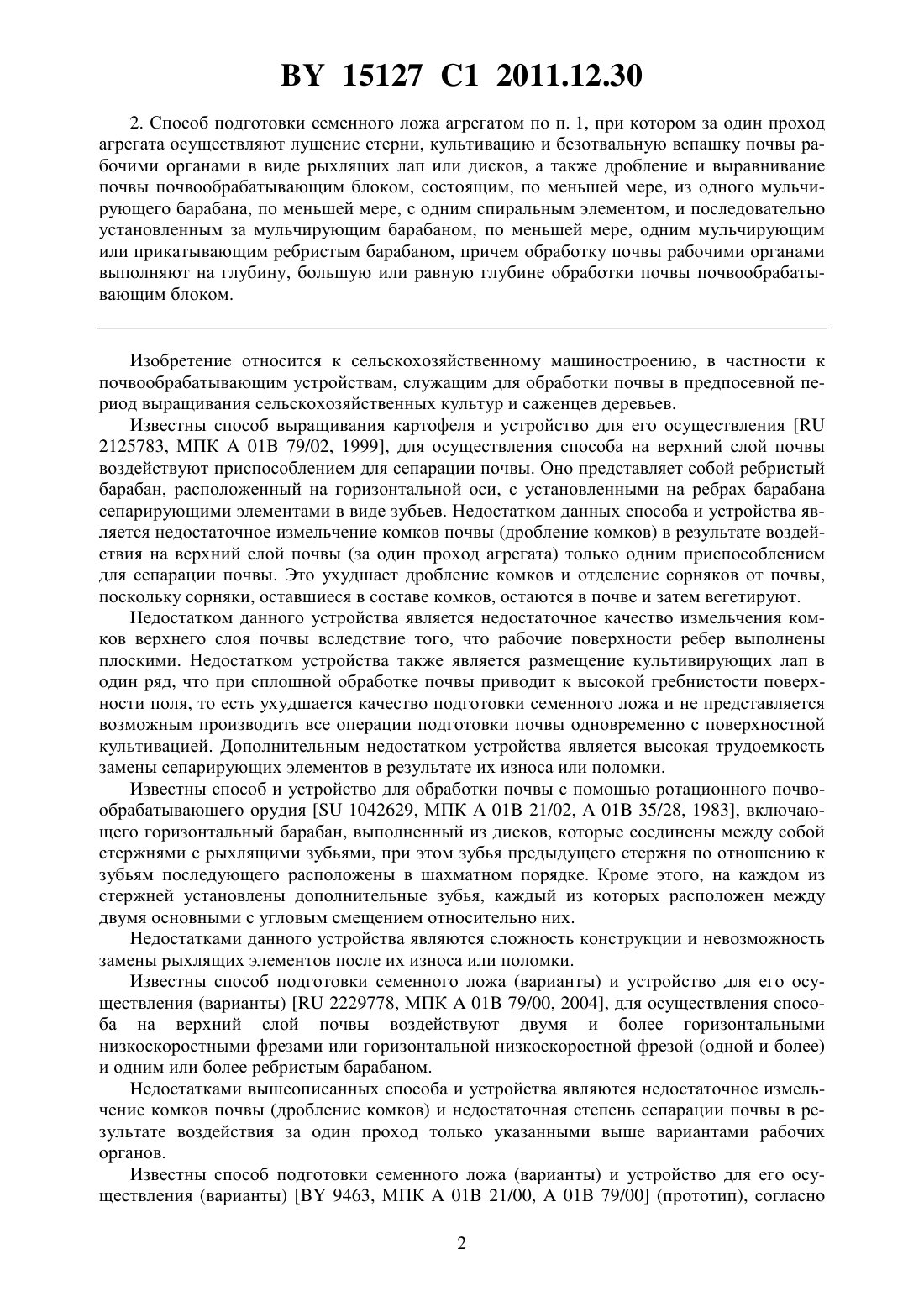

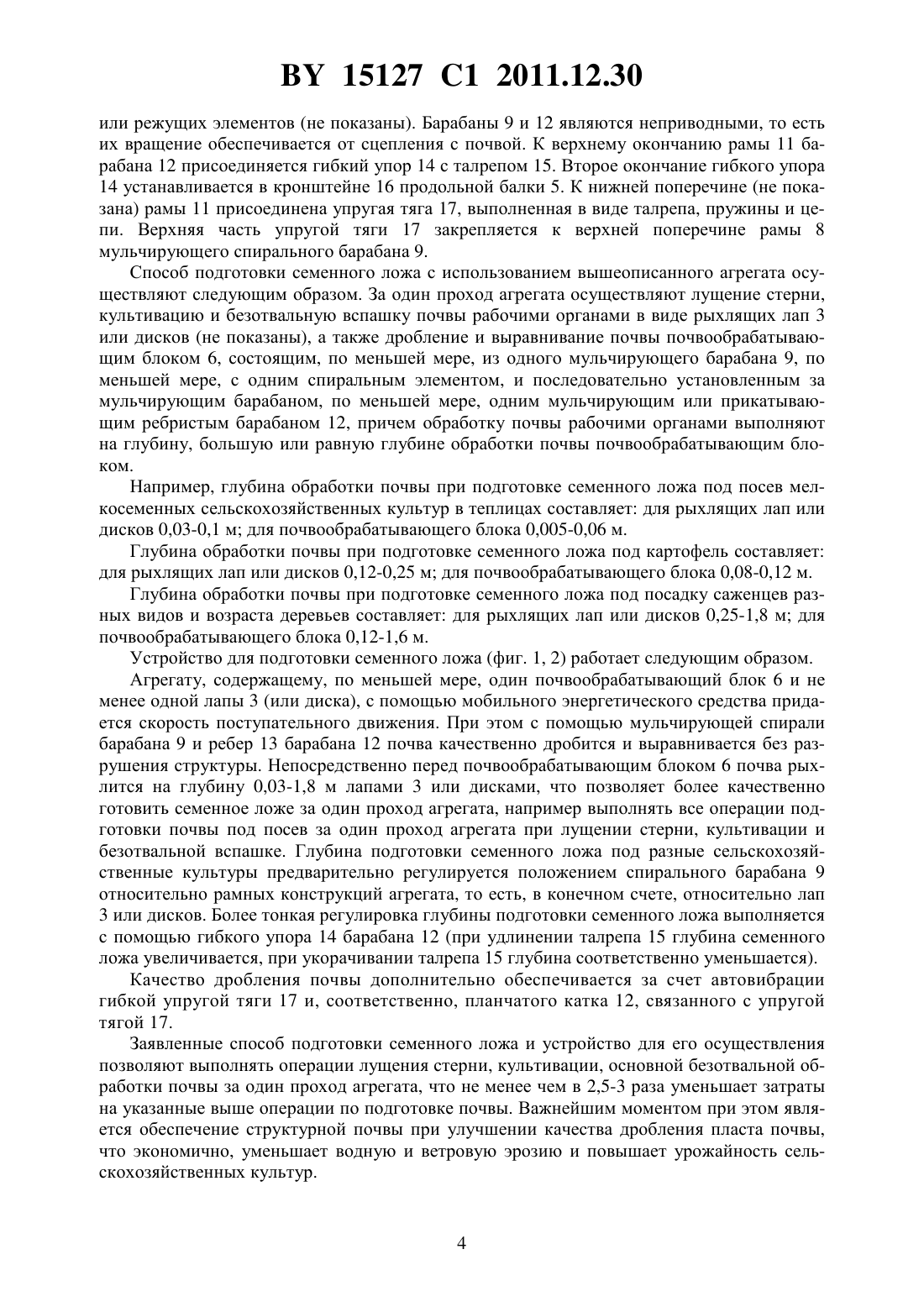

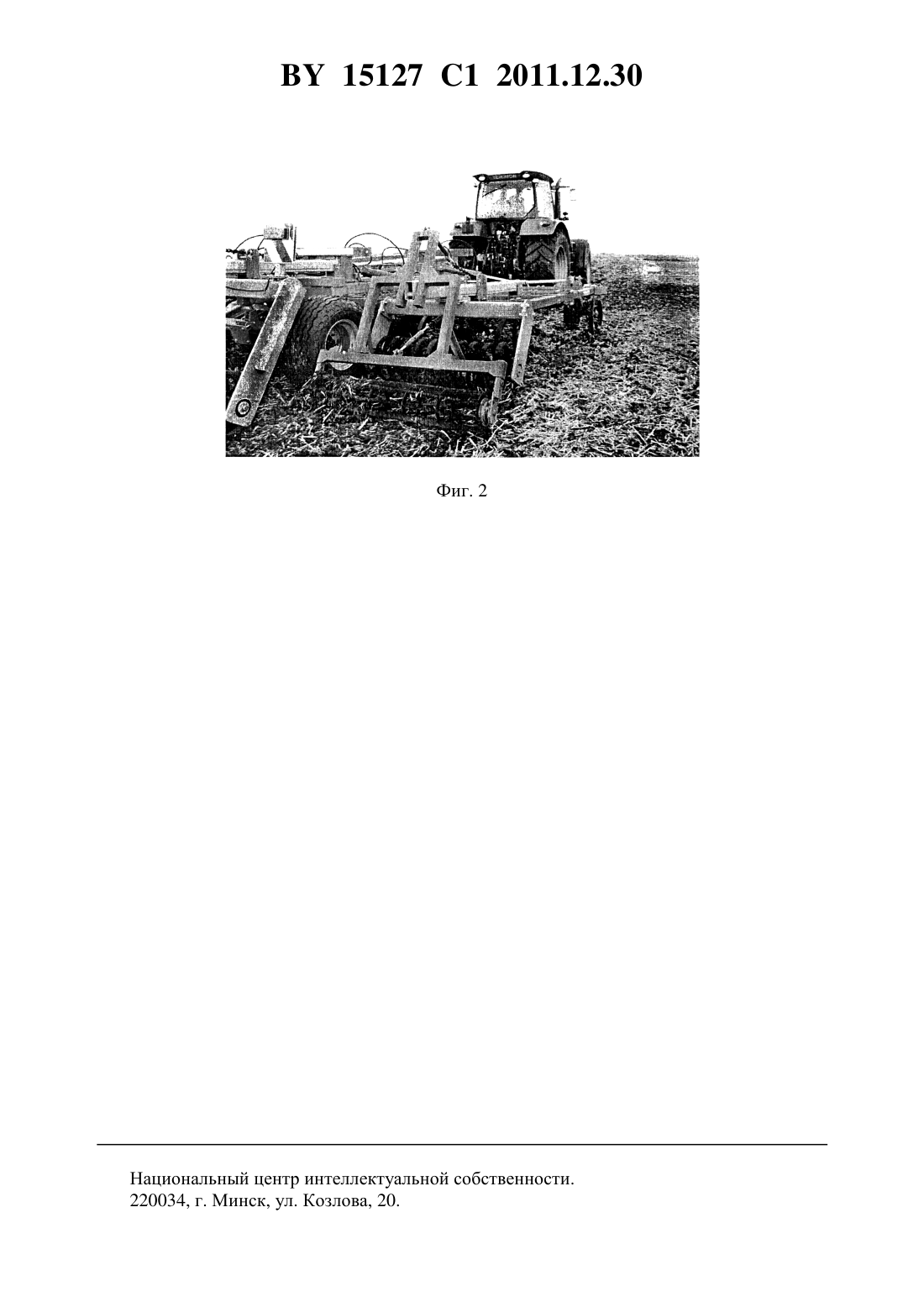

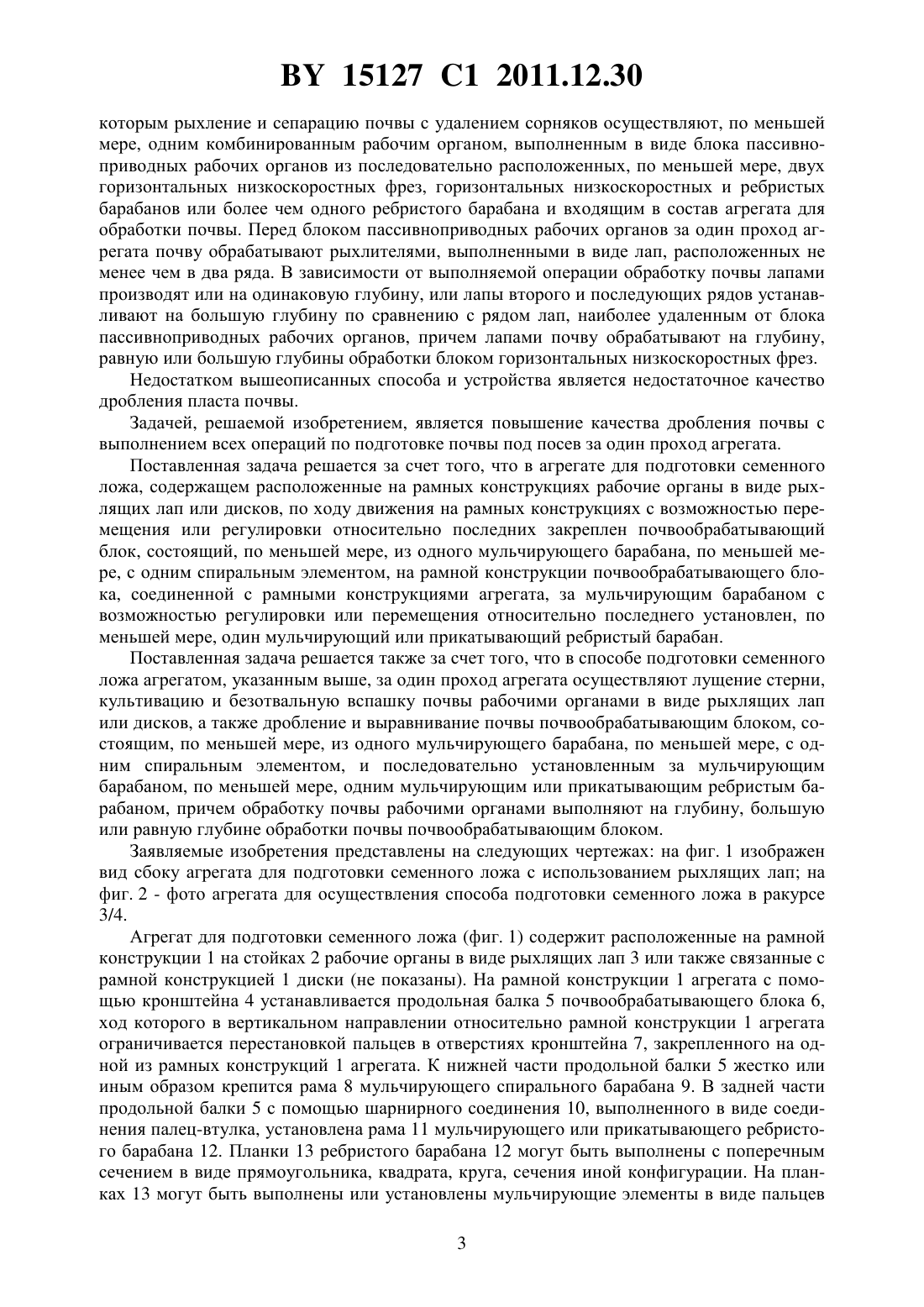

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОДГОТОВКИ СЕМЕННОГО ЛОЖА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71) Заявитель Клименко Владимир Иванович(72) Авторы Клименко Владимир Иванович Клименко Виктория Владимировна Клименко Михаил Владимирович Клименко Юрий Владимирович Клименко Татьяна Николаевна Клименко Александр Иванович Езепова Антонина Ивановна(73) Патентообладатель Клименко Владимир Иванович(57) 1. Агрегат для подготовки семенного ложа, содержащий расположенные на рамных конструкциях рабочие органы в виде рыхлящих лап или дисков, по ходу движения на рамных конструкциях с возможностью перемещения или регулировки относительно последних закреплен почвообрабатывающий блок, состоящий, по меньшей мере, из одного мульчирующего барабана, по меньшей мере, с одним спиральным элементом, на рамной конструкции почвообрабатывающего блока, соединенной с рамными конструкциями агрегата, за мульчирующим барабаном с возможностью регулировки или перемещения относительно последнего установлен, по меньшей мере, один мульчирующий или прикатывающий ребристый барабан. 15127 1 2011.12.30 2. Способ подготовки семенного ложа агрегатом по п. 1, при котором за один проход агрегата осуществляют лущение стерни, культивацию и безотвальную вспашку почвы рабочими органами в виде рыхлящих лап или дисков, а также дробление и выравнивание почвы почвообрабатывающим блоком, состоящим, по меньшей мере, из одного мульчирующего барабана, по меньшей мере, с одним спиральным элементом, и последовательно установленным за мульчирующим барабаном, по меньшей мере, одним мульчирующим или прикатывающим ребристым барабаном, причем обработку почвы рабочими органами выполняют на глубину, большую или равную глубине обработки почвы почвообрабатывающим блоком. Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим устройствам, служащим для обработки почвы в предпосевной период выращивания сельскохозяйственных культур и саженцев деревьев. Известны способ выращивания картофеля и устройство для его осуществления 2125783, МПК 01 79/02, 1999, для осуществления способа на верхний слой почвы воздействуют приспособлением для сепарации почвы. Оно представляет собой ребристый барабан, расположенный на горизонтальной оси, с установленными на ребрах барабана сепарирующими элементами в виде зубьев. Недостатком данных способа и устройства является недостаточное измельчение комков почвы (дробление комков) в результате воздействия на верхний слой почвы (за один проход агрегата) только одним приспособлением для сепарации почвы. Это ухудшает дробление комков и отделение сорняков от почвы,поскольку сорняки, оставшиеся в составе комков, остаются в почве и затем вегетируют. Недостатком данного устройства является недостаточное качество измельчения комков верхнего слоя почвы вследствие того, что рабочие поверхности ребер выполнены плоскими. Недостатком устройства также является размещение культивирующих лап в один ряд, что при сплошной обработке почвы приводит к высокой гребнистости поверхности поля, то есть ухудшается качество подготовки семенного ложа и не представляется возможным производить все операции подготовки почвы одновременно с поверхностной культивацией. Дополнительным недостатком устройства является высокая трудоемкость замены сепарирующих элементов в результате их износа или поломки. Известны способ и устройство для обработки почвы с помощью ротационного почвообрабатывающего орудия 1042629, МПК 01 21/02,01 35/28, 1983, включающего горизонтальный барабан, выполненный из дисков, которые соединены между собой стержнями с рыхлящими зубьями, при этом зубья предыдущего стержня по отношению к зубьям последующего расположены в шахматном порядке. Кроме этого, на каждом из стержней установлены дополнительные зубья, каждый из которых расположен между двумя основными с угловым смещением относительно них. Недостатками данного устройства являются сложность конструкции и невозможность замены рыхлящих элементов после их износа или поломки. Известны способ подготовки семенного ложа (варианты) и устройство для его осуществления (варианты)2229778, МПК 01 79/00, 2004, для осуществления способа на верхний слой почвы воздействуют двумя и более горизонтальными низкоскоростными фрезами или горизонтальной низкоскоростной фрезой (одной и более) и одним или более ребристым барабаном. Недостатками вышеописанных способа и устройства являются недостаточное измельчение комков почвы (дробление комков) и недостаточная степень сепарации почвы в результате воздействия за один проход только указанными выше вариантами рабочих органов. Известны способ подготовки семенного ложа (варианты) и устройство для его осуществления (варианты)9463, МПК 01 21/00,01 79/00 (прототип), согласно 2 15127 1 2011.12.30 которым рыхление и сепарацию почвы с удалением сорняков осуществляют, по меньшей мере, одним комбинированным рабочим органом, выполненным в виде блока пассивноприводных рабочих органов из последовательно расположенных, по меньшей мере, двух горизонтальных низкоскоростных фрез, горизонтальных низкоскоростных и ребристых барабанов или более чем одного ребристого барабана и входящим в состав агрегата для обработки почвы. Перед блоком пассивноприводных рабочих органов за один проход агрегата почву обрабатывают рыхлителями, выполненными в виде лап, расположенных не менее чем в два ряда. В зависимости от выполняемой операции обработку почвы лапами производят или на одинаковую глубину, или лапы второго и последующих рядов устанавливают на большую глубину по сравнению с рядом лап, наиболее удаленным от блока пассивноприводных рабочих органов, причем лапами почву обрабатывают на глубину,равную или большую глубины обработки блоком горизонтальных низкоскоростных фрез. Недостатком вышеописанных способа и устройства является недостаточное качество дробления пласта почвы. Задачей, решаемой изобретением, является повышение качества дробления почвы с выполнением всех операций по подготовке почвы под посев за один проход агрегата. Поставленная задача решается за счет того, что в агрегате для подготовки семенного ложа, содержащем расположенные на рамных конструкциях рабочие органы в виде рыхлящих лап или дисков, по ходу движения на рамных конструкциях с возможностью перемещения или регулировки относительно последних закреплен почвообрабатывающий блок, состоящий, по меньшей мере, из одного мульчирующего барабана, по меньшей мере, с одним спиральным элементом, на рамной конструкции почвообрабатывающего блока, соединенной с рамными конструкциями агрегата, за мульчирующим барабаном с возможностью регулировки или перемещения относительно последнего установлен, по меньшей мере, один мульчирующий или прикатывающий ребристый барабан. Поставленная задача решается также за счет того, что в способе подготовки семенного ложа агрегатом, указанным выше, за один проход агрегата осуществляют лущение стерни,культивацию и безотвальную вспашку почвы рабочими органами в виде рыхлящих лап или дисков, а также дробление и выравнивание почвы почвообрабатывающим блоком, состоящим, по меньшей мере, из одного мульчирующего барабана, по меньшей мере, с одним спиральным элементом, и последовательно установленным за мульчирующим барабаном, по меньшей мере, одним мульчирующим или прикатывающим ребристым барабаном, причем обработку почвы рабочими органами выполняют на глубину, большую или равную глубине обработки почвы почвообрабатывающим блоком. Заявляемые изобретения представлены на следующих чертежах на фиг. 1 изображен вид сбоку агрегата для подготовки семенного ложа с использованием рыхлящих лап на фиг. 2 - фото агрегата для осуществления способа подготовки семенного ложа в ракурсе 3/4. Агрегат для подготовки семенного ложа (фиг. 1) содержит расположенные на рамной конструкции 1 на стойках 2 рабочие органы в виде рыхлящих лап 3 или также связанные с рамной конструкцией 1 диски (не показаны). На рамной конструкции 1 агрегата с помощью кронштейна 4 устанавливается продольная балка 5 почвообрабатывающего блока 6,ход которого в вертикальном направлении относительно рамной конструкции 1 агрегата ограничивается перестановкой пальцев в отверстиях кронштейна 7, закрепленного на одной из рамных конструкций 1 агрегата. К нижней части продольной балки 5 жестко или иным образом крепится рама 8 мульчирующего спирального барабана 9. В задней части продольной балки 5 с помощью шарнирного соединения 10, выполненного в виде соединения палец-втулка, установлена рама 11 мульчирующего или прикатывающего ребристого барабана 12. Планки 13 ребристого барабана 12 могут быть выполнены с поперечным сечением в виде прямоугольника, квадрата, круга, сечения иной конфигурации. На планках 13 могут быть выполнены или установлены мульчирующие элементы в виде пальцев 3 15127 1 2011.12.30 или режущих элементов (не показаны). Барабаны 9 и 12 являются неприводными, то есть их вращение обеспечивается от сцепления с почвой. К верхнему окончанию рамы 11 барабана 12 присоединяется гибкий упор 14 с талрепом 15. Второе окончание гибкого упора 14 устанавливается в кронштейне 16 продольной балки 5. К нижней поперечине (не показана) рамы 11 присоединена упругая тяга 17, выполненная в виде талрепа, пружины и цепи. Верхняя часть упругой тяги 17 закрепляется к верхней поперечине рамы 8 мульчирующего спирального барабана 9. Способ подготовки семенного ложа с использованием вышеописанного агрегата осуществляют следующим образом. За один проход агрегата осуществляют лущение стерни,культивацию и безотвальную вспашку почвы рабочими органами в виде рыхлящих лап 3 или дисков (не показаны), а также дробление и выравнивание почвы почвообрабатывающим блоком 6, состоящим, по меньшей мере, из одного мульчирующего барабана 9, по меньшей мере, с одним спиральным элементом, и последовательно установленным за мульчирующим барабаном, по меньшей мере, одним мульчирующим или прикатывающим ребристым барабаном 12, причем обработку почвы рабочими органами выполняют на глубину, большую или равную глубине обработки почвы почвообрабатывающим блоком. Например, глубина обработки почвы при подготовке семенного ложа под посев мелкосеменных сельскохозяйственных культур в теплицах составляет для рыхлящих лап или дисков 0,03-0,1 м для почвообрабатывающего блока 0,005-0,06 м. Глубина обработки почвы при подготовке семенного ложа под картофель составляет для рыхлящих лап или дисков 0,12-0,25 м для почвообрабатывающего блока 0,08-0,12 м. Глубина обработки почвы при подготовке семенного ложа под посадку саженцев разных видов и возраста деревьев составляет для рыхлящих лап или дисков 0,25-1,8 м для почвообрабатывающего блока 0,12-1,6 м. Устройство для подготовки семенного ложа (фиг. 1, 2) работает следующим образом. Агрегату, содержащему, по меньшей мере, один почвообрабатывающий блок 6 и не менее одной лапы 3 (или диска), с помощью мобильного энергетического средства придается скорость поступательного движения. При этом с помощью мульчирующей спирали барабана 9 и ребер 13 барабана 12 почва качественно дробится и выравнивается без разрушения структуры. Непосредственно перед почвообрабатывающим блоком 6 почва рыхлится на глубину 0,03-1,8 м лапами 3 или дисками, что позволяет более качественно готовить семенное ложе за один проход агрегата, например выполнять все операции подготовки почвы под посев за один проход агрегата при лущении стерни, культивации и безотвальной вспашке. Глубина подготовки семенного ложа под разные сельскохозяйственные культуры предварительно регулируется положением спирального барабана 9 относительно рамных конструкций агрегата, то есть, в конечном счете, относительно лап 3 или дисков. Более тонкая регулировка глубины подготовки семенного ложа выполняется с помощью гибкого упора 14 барабана 12 (при удлинении талрепа 15 глубина семенного ложа увеличивается, при укорачивании талрепа 15 глубина соответственно уменьшается). Качество дробления почвы дополнительно обеспечивается за счет автовибрации гибкой упругой тяги 17 и, соответственно, планчатого катка 12, связанного с упругой тягой 17. Заявленные способ подготовки семенного ложа и устройство для его осуществления позволяют выполнять операции лущения стерни, культивации, основной безотвальной обработки почвы за один проход агрегата, что не менее чем в 2,5-3 раза уменьшает затраты на указанные выше операции по подготовке почвы. Важнейшим моментом при этом является обеспечение структурной почвы при улучшении качества дробления пласта почвы,что экономично, уменьшает водную и ветровую эрозию и повышает урожайность сельскохозяйственных культур. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
