Черепица “Эффект”

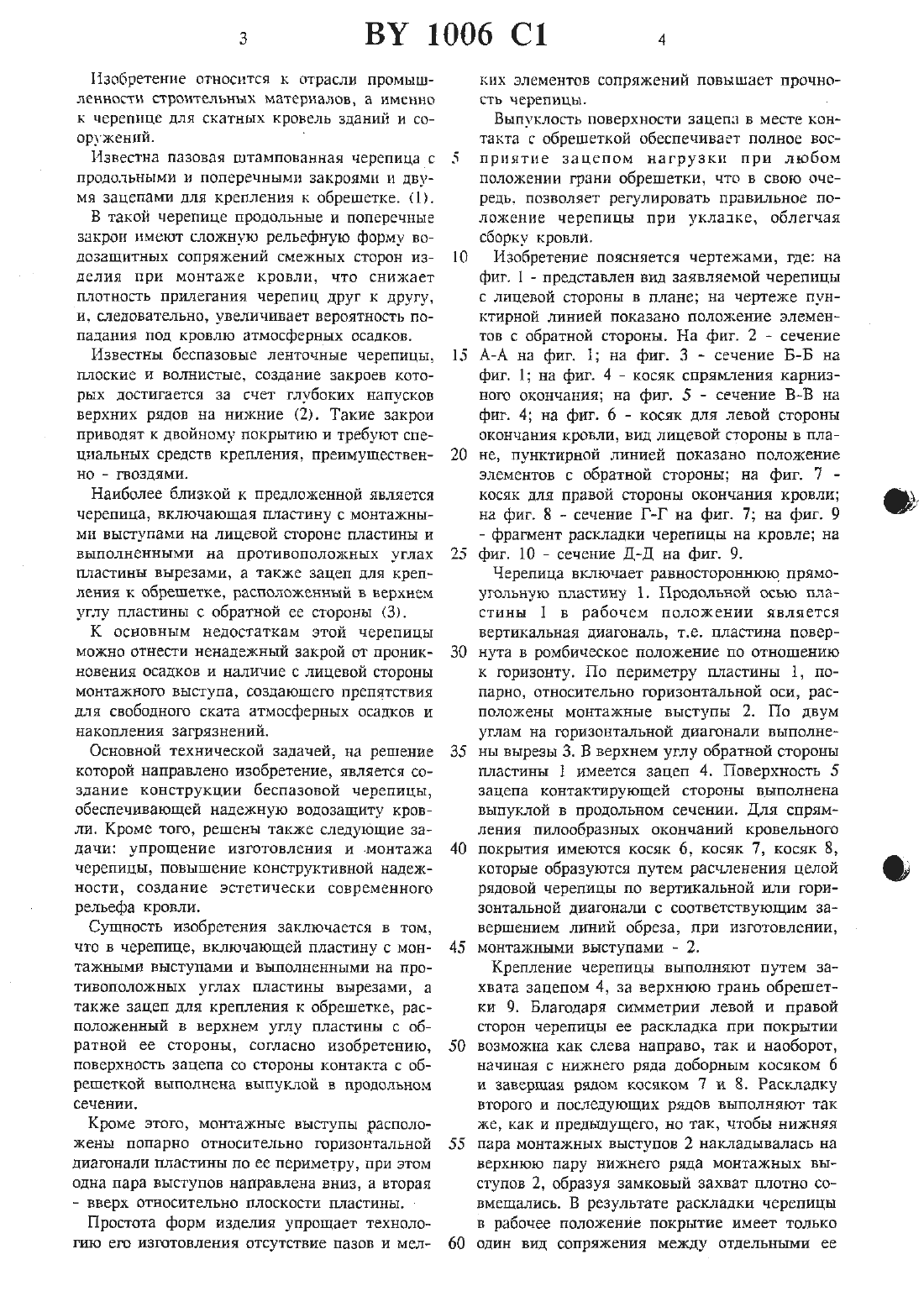

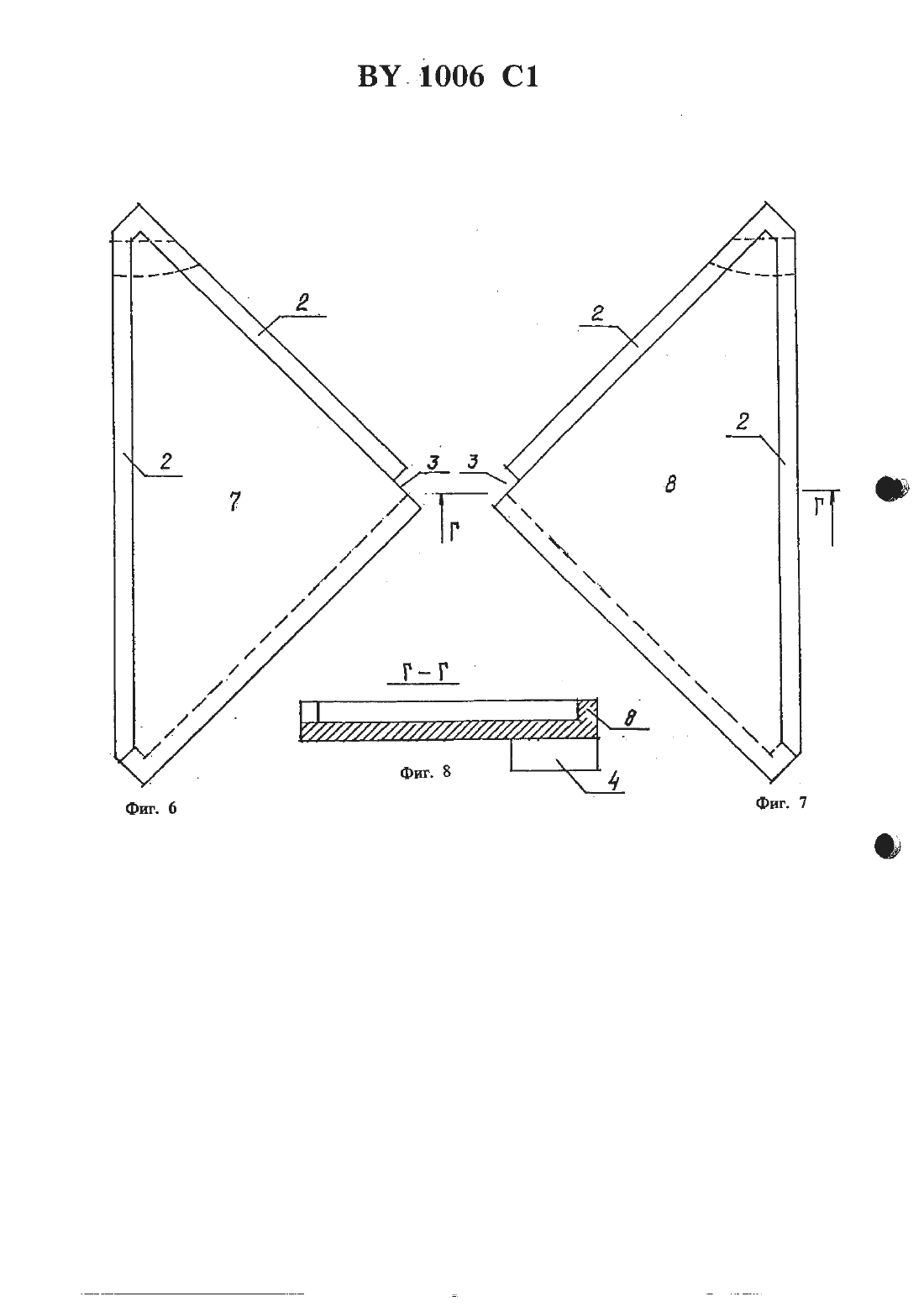

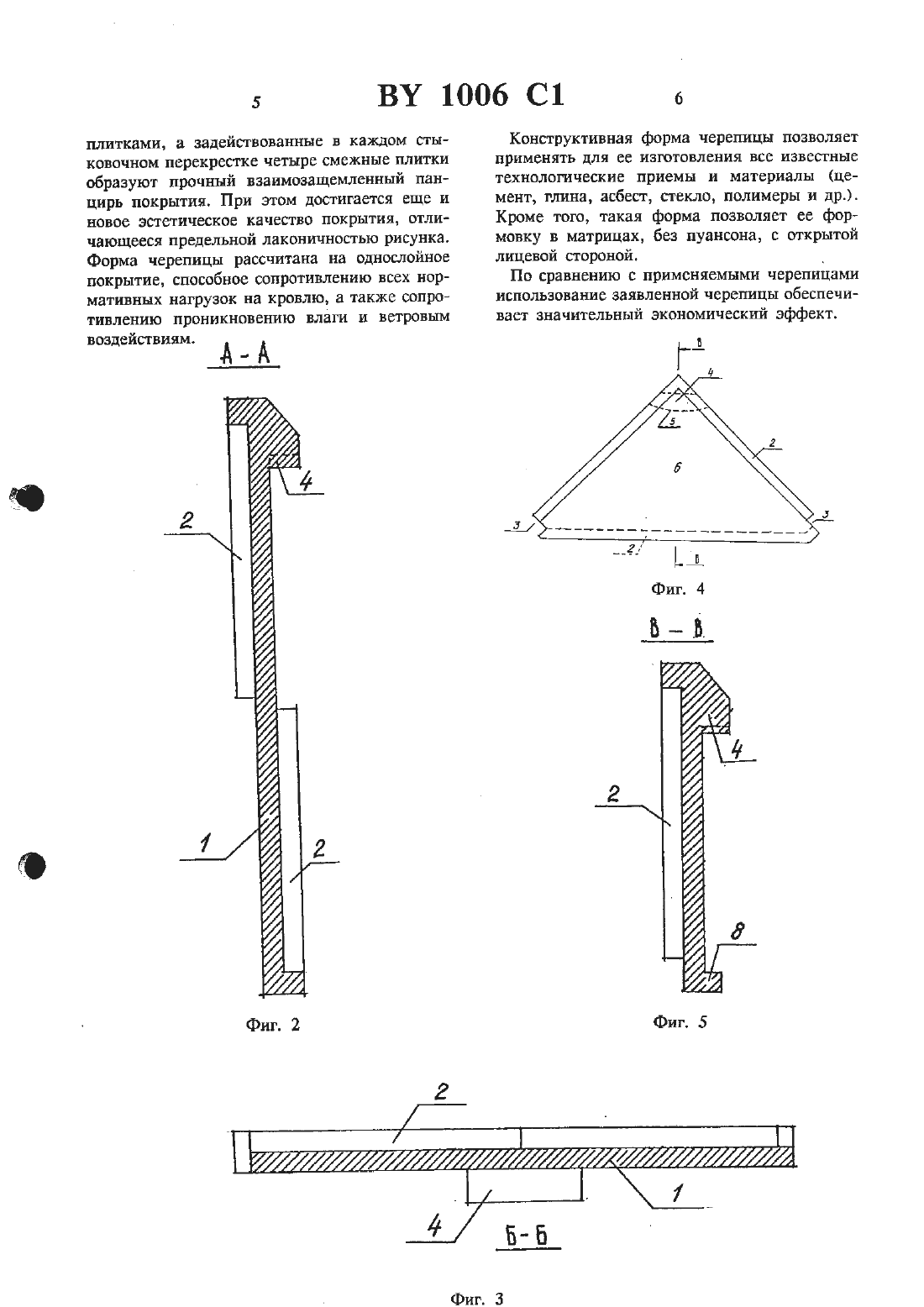

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(21) Номер заявки бТ/А . 7 (22) Дата поступления заявки 15.10.1993(73) Патентообладатель Иванченко Федор Матвеевич (В)1. Черепица, включающая пластину с монтажными выступами н выполненными на противоположных углах пластины вырезами, а также зацеп для крещения к обрешетке, расположенный в верхнем углу пластины с об Ю ратной ее стороны, отличающаяся тем, что поверхность зацепа со стороны контакта с обрешеткой выполнена выпуклой в продольном сечении.2. Черепица поп. 1, отличающаяся тем, что монтажные выступы расположены попарно относительно горизонтальной диагонали пластины по ее периметру, при этом одна пара выступов направлена вниз, а вторая - вверх относительно плоскости пластины.1. Лукманов Н.Л. Производство кровельных шлакоцементных листов и цементнотесчднэй черепицы. Казгоснздат, 1955.-24 с.Изобретение относится к отрасли промышленности строительных материалов, а именно к черепице для скатных кровель зданий и сооружений.Известна пазовая штампованная черепицас продольными и поперечными закроями и двумя зацепами для крепления к обрешетке. (1).В такой черепице продольные и поперечные закрои имеют сложную рельефную форму водозащитных сопряжений смежных сторон изделия при монтаже кровли, что снижает плотность прилегания черепиц друг к другу,и, следовательно, увеличивает вероятность попадания под кровлю атмосферных осадков.Известны беспазовые ленточные черепицы,плоские и волнистые, создание закроев которых достигается за счет глубоких напусков верхних рядов на нижние (2). Такие закрои приводят к двойному покрытию и требуют спецнальных средств крепления, преимущественно - гвоздями.Наиболее близкой к предложенной является черепица, включающая пластину с монтажными выступами на лицевой стороне пластины и выполненными на противоположных углах пластины вырезами, а также зацеп для крепления к обрешетке, расположенный в верхнем углу пластины с обратной ее стороны (3).К основным недостаткам этой черепицы можно отнести ненадежный закрой от проникновения осадков и наличие с лицевой стороны монтажного выступа, создающего препятствия для свободного ската атмосферных осадков и накопления загрязнений.Основной технической задачей, на решение которой направлено изобретение, является создание конструкции беспазовой черепицы,обеспечивающей надежную водозащиту кровли. Кроме того, решены также следующие задачи упрощение изготовления и монтажа черепицы, повышение конструктивной надежности, создание эстетически современного рельефа кровли.Сущность изобретения заключается в том,что в черепице, включающей пластину с монтажными выступами и выполненными на противоположных углах пластины вырезами, а также зацеп для крепления к обрешетке, расположенный в верхнем углу пластины с обратной ее стороны, согласно изобретению,поверхность зацепа со стороны контакта с обрешеткой выполнена выпуклой в продольном сечении.Кроме этого, монтажные выступы расположены попарно относительно горизонтальной диагонали пластины по ее периметру, при этом одна пара выступов направлена вниз, а вторая- вверх относительно плоскости пластины.Простота форм изделия упрощает технологию его изготовления отсутствие пазов и мел 5кнх элементов сопряжений повышает прочность черепицы.выпуклость поверхности зацепи в месте контакта с обрешеткой обеспечивает полное восприятие зацепом нагрузки при любом положении грани обрешетки, что в свою очередь, позволяет регулировать правильное положение черепицы при укладке, облегчая сборку кровли.Изобретение поясняется чертежами, где на фиг. 1 - представлен вид заявляемой черепицы с лицевой стороны в плане на чертеже пунктирной линией показано положение элементов с обратной стороны. На фиг. 2 - сечение А-А на фиг. 1 на фиг. 3 - сечение Б-Б на фиг. 1 на фиг. 4 - косяк спрямления карнизного окончания на фиг. 5 - сечение В-В на фиг. 4 на фиг. 6 - косяк для левой стороны окончания кровли, вид лицевой стороны в плане, пунктирной линией показано положение элементов с обратной стороны на фиг. 7 косяк для правой стороны окончания кровли на фиг, 8 - сечение Г-Г на фиг. 7 на фиг. 9 фрагмент раскладки черепицы на кровле на фиг. 10 сечение Д-Д на фиг. 9.Черепица включает равностороннюю прямоугольную пластину 1. продольной осью пластины 1 в рабочем положении является вертикальная диагональ, т.е. пластина повернута в ромбическое положение по отношению к горизонту. По периметру пластины 1, попарно, относительно горизонтальной оси, расположены монтажные выступы 2. По двум углам на горизонтальной диагонали выполнены вырезы 3. В верхнем углу обратной стороны гшастины 1 имеется зацеп 4. Поверхность 5 зацепа контактирующей стороны выполнена выпуклой в продольном сечении. Для спрямления пилообразных окончаний кровельного покрытия имеются косяк 6, косяк 7, косяк 8,которые образуются путем расчленения целой рядовой черепицы по вертикальной или горизонтальной диагонали с соответствующим завершением линий обреза, при изготовлении,монтажными выступами - 2.Крепление черепицы выполняют путем захвата зацепом 4, за верхнюю грань обрешеткн 9. Благодаря симметрии левой и правой сторон черепицы ее раскладка при покрытии возможна как слева направо, так и наоборот,начиная с нижнего ряда доборным косяком 6 и завершая рядом косяком 7 и 8. Раскладку второго и последующих рядов выполняют так же, как и предыдущего, но так, чтобы нижняя пара монтажных выступов 2 накладывалась на верхнюю пару нижнего ряда монтажных выступов 2, образуя замковый захват плотно совмещались. В результате раскладки черепицы в рабочее положение покрытие имеет только один вид сопряжения между отдельными ееплитками, а задействованные в каждом стыконечном перекрестке четыре смежные плитки образуют прочный взаимозащемленный панцирь покрытия. При этом достигается еще и новое эстетическое качество покрытия, отличающееся предельной лаконичностью рисунка. Форма черепицы рассчитана на однослойное покрытие, способное сопротивлению всех нормативных нагрузок на кровлю, а также сопротивлению проникновению влаги и ветровымКонструктивная форма черепицы позволяет применять для ее изготовления все известные технологические приемы и материалы (цемент, глина, асбест, стекло, полимеры и др.). Кроме того, такая форма позволяет ее формовку в матрицах, без пуансона, с открытой лицевой стороной.По сравнению с применяемыми черепицами использование заявленной черепицы обеспечивает значительный экономнческий эффект.
