Устройство для фотополимеризации пломбировочных материалов

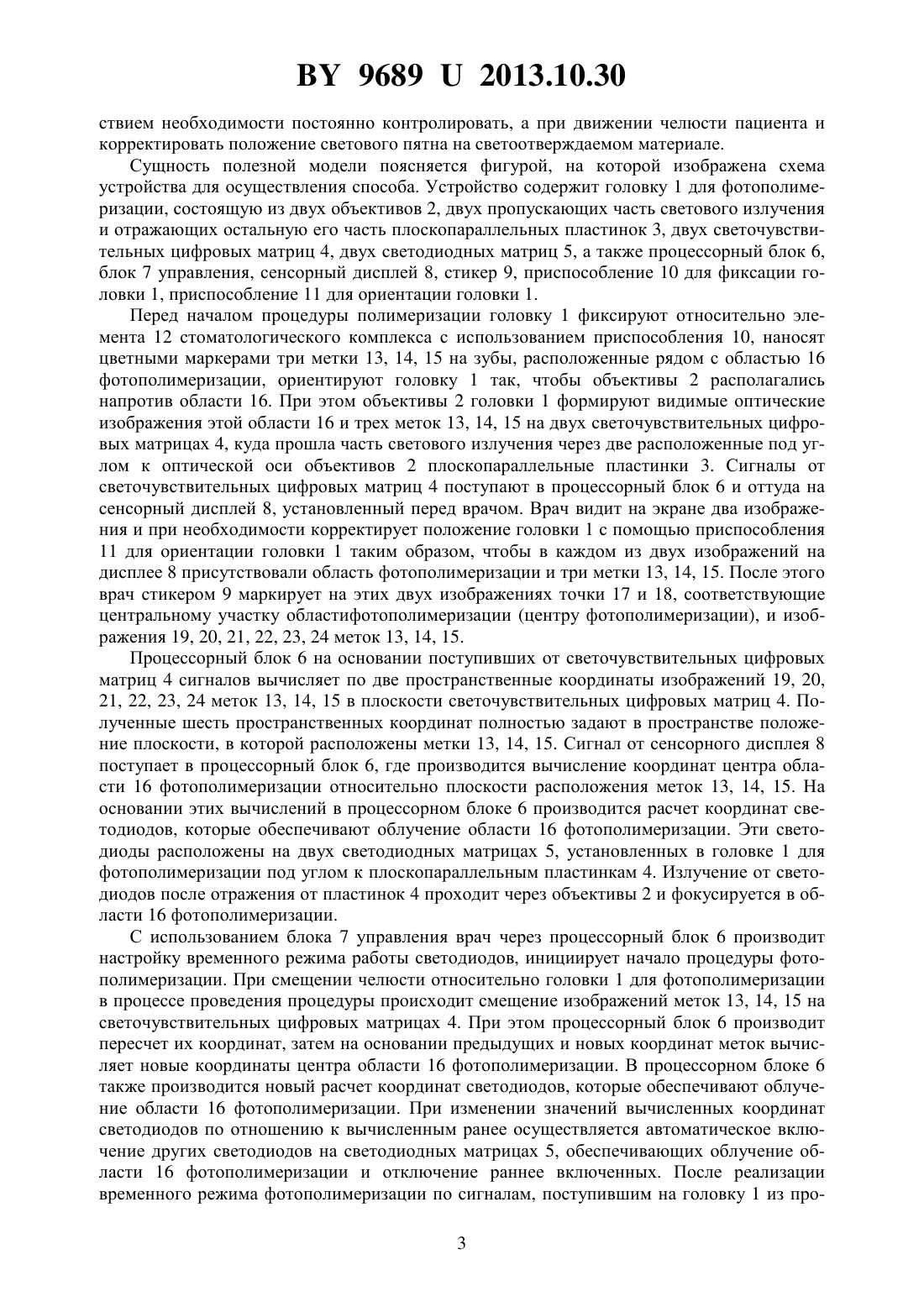

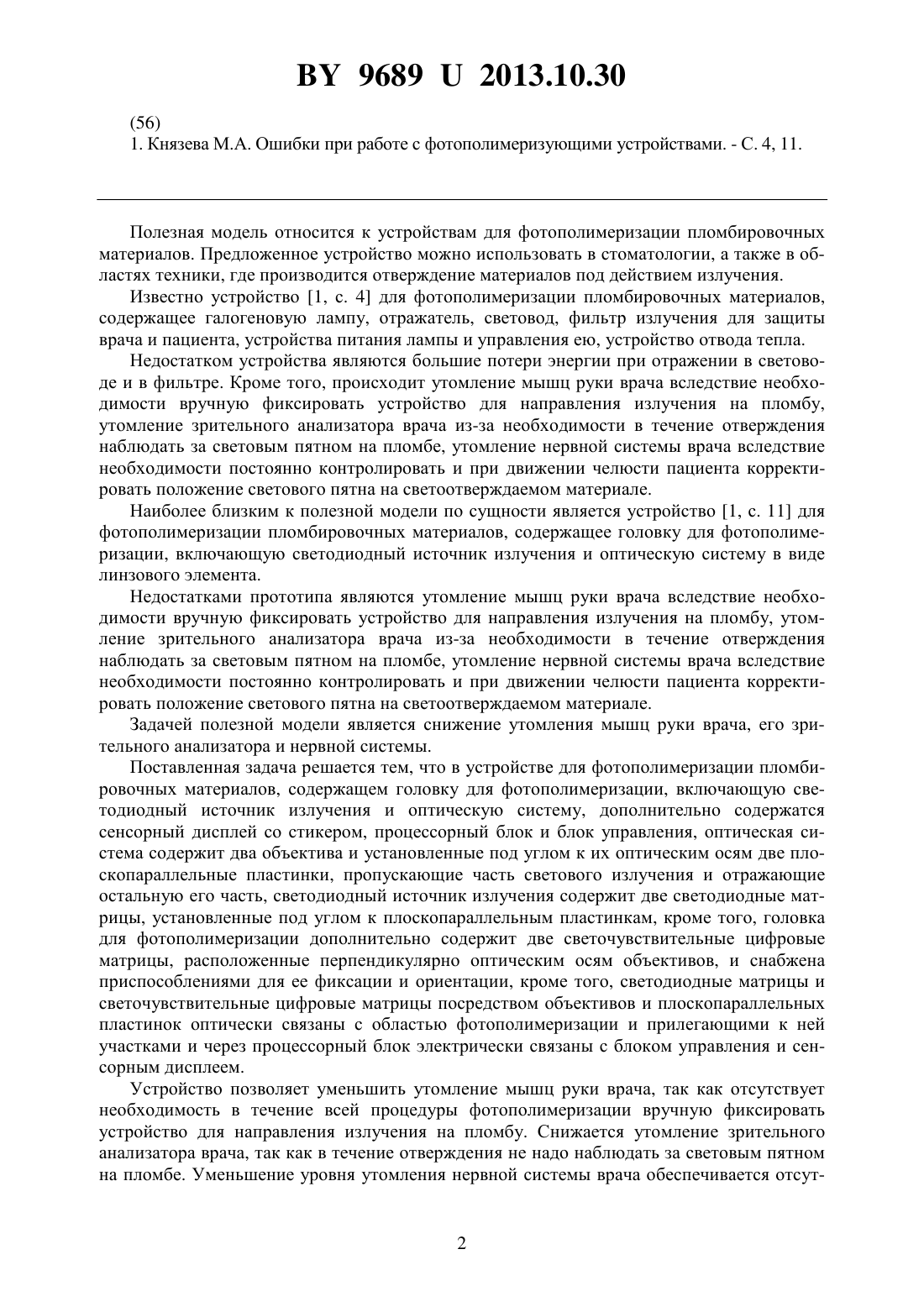

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФОТОПОЛИМЕРИЗАЦИИ ПЛОМБИРОВОЧНЫХ МАТЕРИАЛОВ(71) Заявители Белорусский национальный технический университет Учреждение образования Белорусский государственный медицинский университет(72) Авторы Зайцева Елена Георгиевна Тимошенко Марина Владимировна Иванькова Юлия Анатольевна(73) Патентообладатели Белорусский национальный технический университет Учреждение образования Белорусский государственный медицинский университет(57) Устройство для фотополимеризации пломбировочных материалов, содержащее головку для фотополимеризации, включающую светодиодный источник излучения и оптическую систему, отличающееся тем, что дополнительно содержит сенсорный дисплей со стикером, процессорный блок и блок управления, оптическая система содержит два объектива и установленные под углом к их оптическим осям две плоскопараллельные пластинки, пропускающие часть светового излучения и отражающие остальную его часть,светодиодный источник излучения содержит две светодиодные матрицы, установленные под углом к плоскопараллельным пластинкам, кроме того, головка для фотополимеризации дополнительно содержит две светочувствительные цифровые матрицы, расположенные перпендикулярно оптическим осям объективов, и снабжена приспособлениями для ее фиксации и ориентации, светодиодные матрицы и светочувствительные цифровые матрицы посредством объективов и плоскопараллельных пластинок оптически связаны с областью фотополимеризации и прилегающими к ней участками и через процессорный блок электрически связаны с блоком управления и сенсорным дисплеем.(56) 1. Князева М.А. Ошибки при работе с фотополимеризующими устройствами. - С. 4, 11. Полезная модель относится к устройствам для фотополимеризации пломбировочных материалов. Предложенное устройство можно использовать в стоматологии, а также в областях техники, где производится отверждение материалов под действием излучения. Известно устройство 1, с. 4 для фотополимеризации пломбировочных материалов,содержащее галогеновую лампу, отражатель, световод, фильтр излучения для защиты врача и пациента, устройства питания лампы и управления ею, устройство отвода тепла. Недостатком устройства являются большие потери энергии при отражении в световоде и в фильтре. Кроме того, происходит утомление мышц руки врача вследствие необходимости вручную фиксировать устройство для направления излучения на пломбу,утомление зрительного анализатора врача из-за необходимости в течение отверждения наблюдать за световым пятном на пломбе, утомление нервной системы врача вследствие необходимости постоянно контролировать и при движении челюсти пациента корректировать положение светового пятна на светоотверждаемом материале. Наиболее близким к полезной модели по сущности является устройство 1, с. 11 для фотополимеризации пломбировочных материалов, содержащее головку для фотополимеризации, включающую светодиодный источник излучения и оптическую систему в виде линзового элемента. Недостатками прототипа являются утомление мышц руки врача вследствие необходимости вручную фиксировать устройство для направления излучения на пломбу, утомление зрительного анализатора врача из-за необходимости в течение отверждения наблюдать за световым пятном на пломбе, утомление нервной системы врача вследствие необходимости постоянно контролировать и при движении челюсти пациента корректировать положение светового пятна на светоотверждаемом материале. Задачей полезной модели является снижение утомления мышц руки врача, его зрительного анализатора и нервной системы. Поставленная задача решается тем, что в устройстве для фотополимеризации пломбировочных материалов, содержащем головку для фотополимеризации, включающую светодиодный источник излучения и оптическую систему, дополнительно содержатся сенсорный дисплей со стикером, процессорный блок и блок управления, оптическая система содержит два объектива и установленные под углом к их оптическим осям две плоскопараллельные пластинки, пропускающие часть светового излучения и отражающие остальную его часть, светодиодный источник излучения содержит две светодиодные матрицы, установленные под углом к плоскопараллельным пластинкам, кроме того, головка для фотополимеризации дополнительно содержит две светочувствительные цифровые матрицы, расположенные перпендикулярно оптическим осям объективов, и снабжена приспособлениями для ее фиксации и ориентации, кроме того, светодиодные матрицы и светочувствительные цифровые матрицы посредством объективов и плоскопараллельных пластинок оптически связаны с областью фотополимеризации и прилегающими к ней участками и через процессорный блок электрически связаны с блоком управления и сенсорным дисплеем. Устройство позволяет уменьшить утомление мышц руки врача, так как отсутствует необходимость в течение всей процедуры фотополимеризации вручную фиксировать устройство для направления излучения на пломбу. Снижается утомление зрительного анализатора врача, так как в течение отверждения не надо наблюдать за световым пятном на пломбе. Уменьшение уровня утомления нервной системы врача обеспечивается отсут 2 96892013.10.30 ствием необходимости постоянно контролировать, а при движении челюсти пациента и корректировать положение светового пятна на светоотверждаемом материале. Сущность полезной модели поясняется фигурой, на которой изображена схема устройства для осуществления способа. Устройство содержит головку 1 для фотополимеризации, состоящую из двух объективов 2, двух пропускающих часть светового излучения и отражающих остальную его часть плоскопараллельных пластинок 3, двух светочувствительных цифровых матриц 4, двух светодиодных матриц 5, а также процессорный блок 6,блок 7 управления, сенсорный дисплей 8, стикер 9, приспособление 10 для фиксации головки 1, приспособление 11 для ориентации головки 1. Перед началом процедуры полимеризации головку 1 фиксируют относительно элемента 12 стоматологического комплекса с использованием приспособления 10, наносят цветными маркерами три метки 13, 14, 15 на зубы, расположенные рядом с областью 16 фотополимеризации, ориентируют головку 1 так, чтобы объективы 2 располагались напротив области 16. При этом объективы 2 головки 1 формируют видимые оптические изображения этой области 16 и трех меток 13, 14, 15 на двух светочувствительных цифровых матрицах 4, куда прошла часть светового излучения через две расположенные под углом к оптической оси объективов 2 плоскопараллельные пластинки 3. Сигналы от светочувствительных цифровых матриц 4 поступают в процессорный блок 6 и оттуда на сенсорный дисплей 8, установленный перед врачом. Врач видит на экране два изображения и при необходимости корректирует положение головки 1 с помощью приспособления 11 для ориентации головки 1 таким образом, чтобы в каждом из двух изображений на дисплее 8 присутствовали область фотополимеризации и три метки 13, 14, 15. После этого врач стикером 9 маркирует на этих двух изображениях точки 17 и 18, соответствующие центральному участку областифотополимеризации (центру фотополимеризации), и изображения 19, 20, 21, 22, 23, 24 меток 13, 14, 15. Процессорный блок 6 на основании поступивших от светочувствительных цифровых матриц 4 сигналов вычисляет по две пространственные координаты изображений 19, 20,21, 22, 23, 24 меток 13, 14, 15 в плоскости светочувствительных цифровых матриц 4. Полученные шесть пространственных координат полностью задают в пространстве положение плоскости, в которой расположены метки 13, 14, 15. Сигнал от сенсорного дисплея 8 поступает в процессорный блок 6, где производится вычисление координат центра области 16 фотополимеризации относительно плоскости расположения меток 13, 14, 15. На основании этих вычислений в процессорном блоке 6 производится расчет координат светодиодов, которые обеспечивают облучение области 16 фотополимеризации. Эти светодиоды расположены на двух светодиодных матрицах 5, установленных в головке 1 для фотополимеризации под углом к плоскопараллельным пластинкам 4. Излучение от светодиодов после отражения от пластинок 4 проходит через объективы 2 и фокусируется в области 16 фотополимеризации. С использованием блока 7 управления врач через процессорный блок 6 производит настройку временного режима работы светодиодов, инициирует начало процедуры фотополимеризации. При смещении челюсти относительно головки 1 для фотополимеризации в процессе проведения процедуры происходит смещение изображений меток 13, 14, 15 на светочувствительных цифровых матрицах 4. При этом процессорный блок 6 производит пересчет их координат, затем на основании предыдущих и новых координат меток вычисляет новые координаты центра области 16 фотополимеризации. В процессорном блоке 6 также производится новый расчет координат светодиодов, которые обеспечивают облучение области 16 фотополимеризации. При изменении значений вычисленных координат светодиодов по отношению к вычисленным ранее осуществляется автоматическое включение других светодиодов на светодиодных матрицах 5, обеспечивающих облучение области 16 фотополимеризации и отключение раннее включенных. После реализации временного режима фотополимеризации по сигналам, поступившим на головку 1 из про 3 96892013.10.30 цессорного блока 6, осуществляется автоматическое отключение головки 1, и врач с помощью приспособления 11 для ориентации головки производит ее отведение от челюсти. Таким образом, устройство позволяет обеспечить снижение утомления мышц руки врача, его зрительного анализатора и нервной системы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
