Контейнер для зимнего содержания пчел

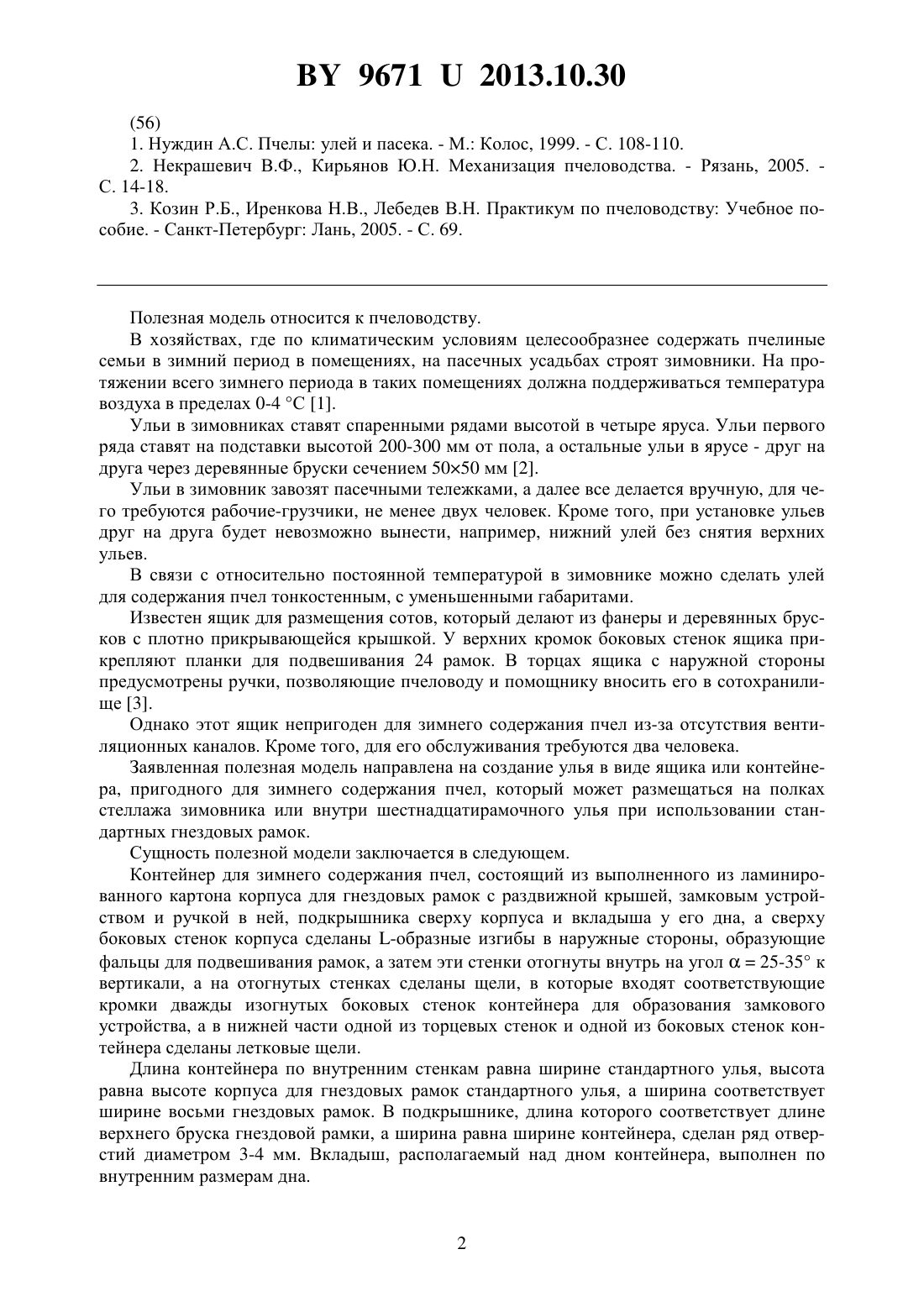

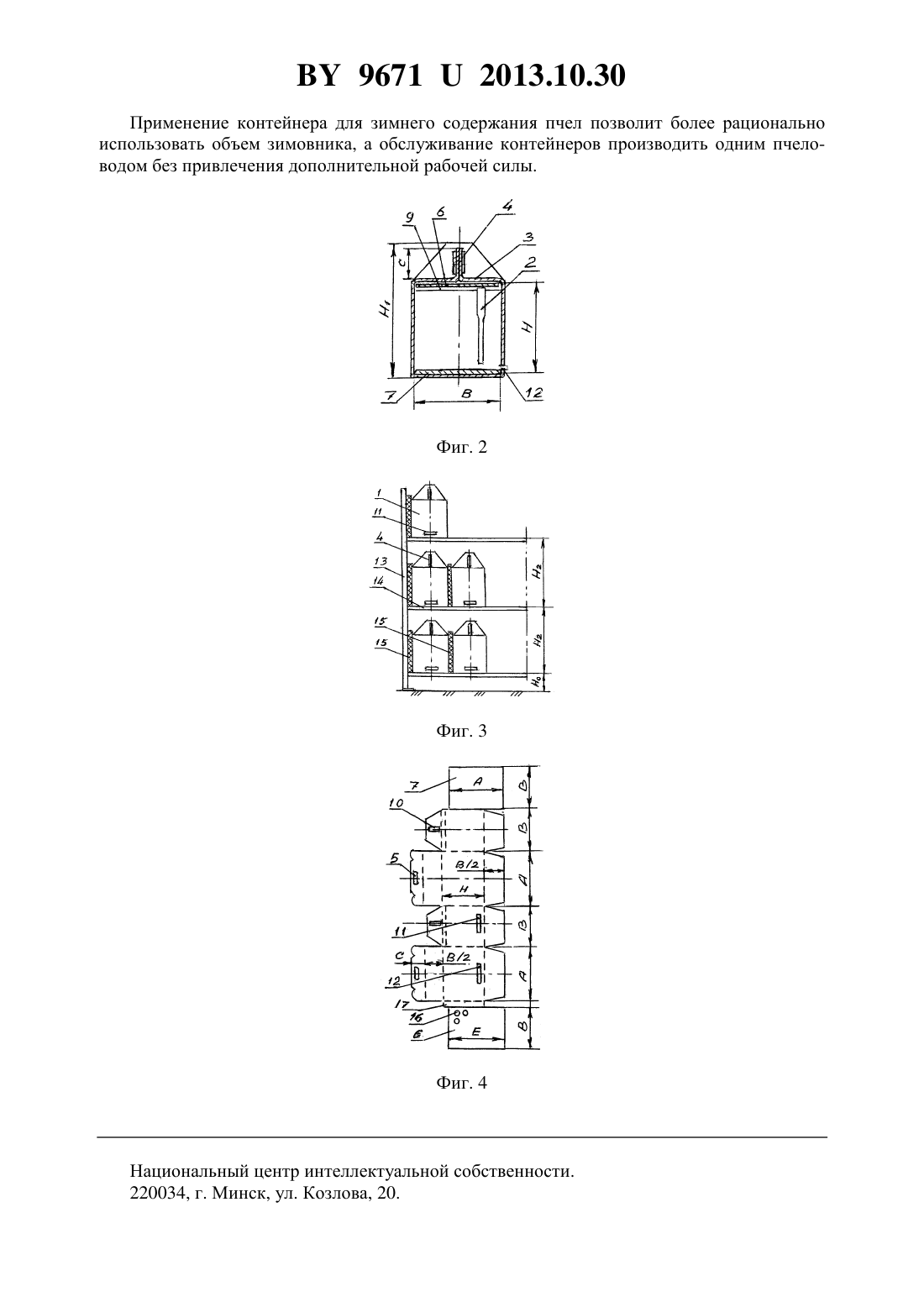

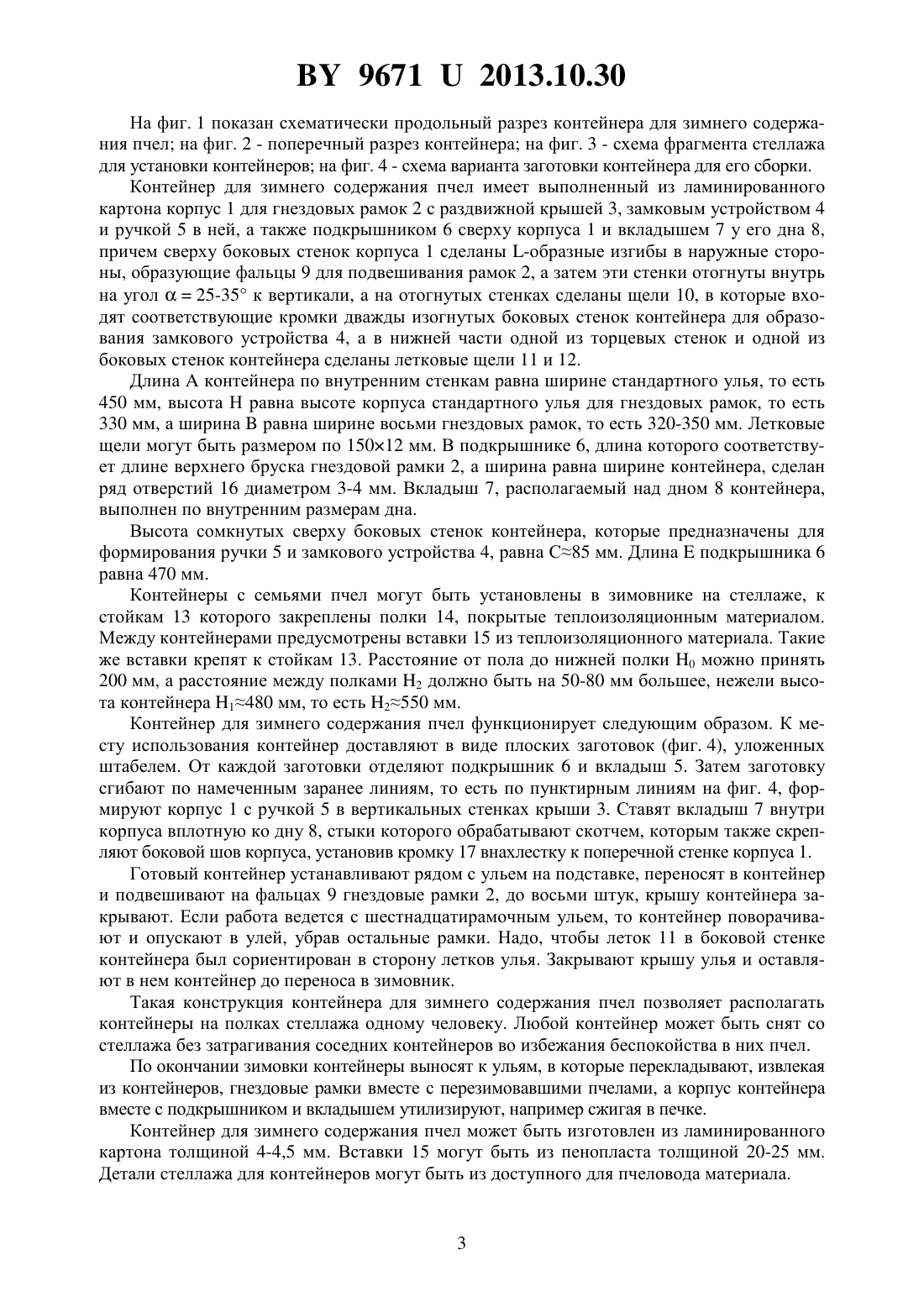

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР ДЛЯ ЗИМНЕГО СОДЕРЖАНИЯ ПЧЕЛ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Халько Николай Викторович Ладутько Сергей Николаевич Андрусевич Михаил Пантелеевич Пестис Павел Витольдович Халько Анастасия Николаевна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Контейнер для зимнего содержания пчел, состоящий из выполненного из ламинированного картона корпуса для гнездовых рамок с раздвижной крышей, замковым устройством и ручкой в ней, подкрышником сверху корпуса и вкладышем у его дна, а сверху боковых стенок корпуса сделаны -образные изгибы в наружные стороны, образующие фальцы для подвешивания рамок, а затем эти стенки отогнуты внутрь на угол 25-35 к вертикали, а на отогнутых стенках сделаны щели, в которые входят соответствующие кромки дважды изогнутых боковых стенок контейнера для образования замкового устройства, а в нижней части одной из торцевых стенок и одной из боковых стенок контейнера сделаны летковые щели. 2. Контейнер по п. 1, отличающийся тем, что длина контейнера по внутренним стенкам равна ширине стандартного улья, высота равна высоте основного корпуса стандартного улья для гнездовых рамок, а ширина соответствует ширине восьми гнездовых рамок. 3. Контейнер по п. 1, отличающийся тем, что в подкрышнике, длина которого соответствует длине верхнего бруска гнездовой рамки, а ширина равна ширине контейнера,сделан ряд отверстий диаметром 3-4 мм. 4. Контейнер по п. 1, отличающийся тем, что вкладыш, располагаемый над дном контейнера, выполнен по внутренним размерам дна.(56) 1. Нуждин А.С. Пчелы улей и пасека. - М. Колос, 1999. - С. 108-110. 2. Некрашевич В.Ф., Кирьянов Ю.Н. Механизация пчеловодства. - Рязань, 2005. С. 14-18. 3. Козин Р.Б., Иренкова Н.В., Лебедев В.Н. Практикум по пчеловодству Учебное пособие. - Санкт-Петербург Лань, 2005. - С. 69. Полезная модель относится к пчеловодству. В хозяйствах, где по климатическим условиям целесообразнее содержать пчелиные семьи в зимний период в помещениях, на пасечных усадьбах строят зимовники. На протяжении всего зимнего периода в таких помещениях должна поддерживаться температура воздуха в пределах 0-4 С 1. Ульи в зимовниках ставят спаренными рядами высотой в четыре яруса. Ульи первого ряда ставят на подставки высотой 200-300 мм от пола, а остальные ульи в ярусе - друг на друга через деревянные бруски сечением 5050 мм 2. Ульи в зимовник завозят пасечными тележками, а далее все делается вручную, для чего требуются рабочие-грузчики, не менее двух человек. Кроме того, при установке ульев друг на друга будет невозможно вынести, например, нижний улей без снятия верхних ульев. В связи с относительно постоянной температурой в зимовнике можно сделать улей для содержания пчел тонкостенным, с уменьшенными габаритами. Известен ящик для размещения сотов, который делают из фанеры и деревянных брусков с плотно прикрывающейся крышкой. У верхних кромок боковых стенок ящика прикрепляют планки для подвешивания 24 рамок. В торцах ящика с наружной стороны предусмотрены ручки, позволяющие пчеловоду и помощнику вносить его в сотохранилище 3. Однако этот ящик непригоден для зимнего содержания пчел из-за отсутствия вентиляционных каналов. Кроме того, для его обслуживания требуются два человека. Заявленная полезная модель направлена на создание улья в виде ящика или контейнера, пригодного для зимнего содержания пчел, который может размещаться на полках стеллажа зимовника или внутри шестнадцатирамочного улья при использовании стандартных гнездовых рамок. Сущность полезной модели заключается в следующем. Контейнер для зимнего содержания пчел, состоящий из выполненного из ламинированного картона корпуса для гнездовых рамок с раздвижной крышей, замковым устройством и ручкой в ней, подкрышника сверху корпуса и вкладыша у его дна, а сверху боковых стенок корпуса сделаны -образные изгибы в наружные стороны, образующие фальцы для подвешивания рамок, а затем эти стенки отогнуты внутрь на угол 25-35 к вертикали, а на отогнутых стенках сделаны щели, в которые входят соответствующие кромки дважды изогнутых боковых стенок контейнера для образования замкового устройства, а в нижней части одной из торцевых стенок и одной из боковых стенок контейнера сделаны летковые щели. Длина контейнера по внутренним стенкам равна ширине стандартного улья, высота равна высоте корпуса для гнездовых рамок стандартного улья, а ширина соответствует ширине восьми гнездовых рамок. В подкрышнике, длина которого соответствует длине верхнего бруска гнездовой рамки, а ширина равна ширине контейнера, сделан ряд отверстий диаметром 3-4 мм. Вкладыш, располагаемый над дном контейнера, выполнен по внутренним размерам дна. 96712013.10.30 На фиг. 1 показан схематически продольный разрез контейнера для зимнего содержания пчел на фиг. 2 - поперечный разрез контейнера на фиг. 3 - схема фрагмента стеллажа для установки контейнеров на фиг. 4 - схема варианта заготовки контейнера для его сборки. Контейнер для зимнего содержания пчел имеет выполненный из ламинированного картона корпус 1 для гнездовых рамок 2 с раздвижной крышей 3, замковым устройством 4 и ручкой 5 в ней, а также подкрышником 6 сверху корпуса 1 и вкладышем 7 у его дна 8,причем сверху боковых стенок корпуса 1 сделаны -образные изгибы в наружные стороны, образующие фальцы 9 для подвешивания рамок 2, а затем эти стенки отогнуты внутрь на угол 25-35 к вертикали, а на отогнутых стенках сделаны щели 10, в которые входят соответствующие кромки дважды изогнутых боковых стенок контейнера для образования замкового устройства 4, а в нижней части одной из торцевых стенок и одной из боковых стенок контейнера сделаны летковые щели 11 и 12. Длинаконтейнера по внутренним стенкам равна ширине стандартного улья, то есть 450 мм, высота Н равна высоте корпуса стандартного улья для гнездовых рамок, то есть 330 мм, а ширинаравна ширине восьми гнездовых рамок, то есть 320-350 мм. Летковые щели могут быть размером по 15012 мм. В подкрышнике 6, длина которого соответствует длине верхнего бруска гнездовой рамки 2, а ширина равна ширине контейнера, сделан ряд отверстий 16 диаметром 3-4 мм. Вкладыш 7, располагаемый над дном 8 контейнера,выполнен по внутренним размерам дна. Высота сомкнутых сверху боковых стенок контейнера, которые предназначены для формирования ручки 5 и замкового устройства 4, равна С 85 мм. Длинаподкрышника 6 равна 470 мм. Контейнеры с семьями пчел могут быть установлены в зимовнике на стеллаже, к стойкам 13 которого закреплены полки 14, покрытые теплоизоляционным материалом. Между контейнерами предусмотрены вставки 15 из теплоизоляционного материала. Такие же вставки крепят к стойкам 13. Расстояние от пола до нижней полки 0 можно принять 200 мм, а расстояние между полками 2 должно быть на 50-80 мм большее, нежели высота контейнера 1480 мм, то есть 2550 мм. Контейнер для зимнего содержания пчел функционирует следующим образом. К месту использования контейнер доставляют в виде плоских заготовок (фиг. 4), уложенных штабелем. От каждой заготовки отделяют подкрышник 6 и вкладыш 5. Затем заготовку сгибают по намеченным заранее линиям, то есть по пунктирным линиям на фиг. 4, формируют корпус 1 с ручкой 5 в вертикальных стенках крыши 3. Ставят вкладыш 7 внутри корпуса вплотную ко дну 8, стыки которого обрабатывают скотчем, которым также скрепляют боковой шов корпуса, установив кромку 17 внахлестку к поперечной стенке корпуса 1. Готовый контейнер устанавливают рядом с ульем на подставке, переносят в контейнер и подвешивают на фальцах 9 гнездовые рамки 2, до восьми штук, крышу контейнера закрывают. Если работа ведется с шестнадцатирамочным ульем, то контейнер поворачивают и опускают в улей, убрав остальные рамки. Надо, чтобы леток 11 в боковой стенке контейнера был сориентирован в сторону летков улья. Закрывают крышу улья и оставляют в нем контейнер до переноса в зимовник. Такая конструкция контейнера для зимнего содержания пчел позволяет располагать контейнеры на полках стеллажа одному человеку. Любой контейнер может быть снят со стеллажа без затрагивания соседних контейнеров во избежания беспокойства в них пчел. По окончании зимовки контейнеры выносят к ульям, в которые перекладывают, извлекая из контейнеров, гнездовые рамки вместе с перезимовавшими пчелами, а корпус контейнера вместе с подкрышником и вкладышем утилизируют, например сжигая в печке. Контейнер для зимнего содержания пчел может быть изготовлен из ламинированного картона толщиной 4-4,5 мм. Вставки 15 могут быть из пенопласта толщиной 20-25 мм. Детали стеллажа для контейнеров могут быть из доступного для пчеловода материала. 96712013.10.30 Применение контейнера для зимнего содержания пчел позволит более рационально использовать объем зимовника, а обслуживание контейнеров производить одним пчеловодом без привлечения дополнительной рабочей силы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
