Безбалочная монолитная плита перекрытия

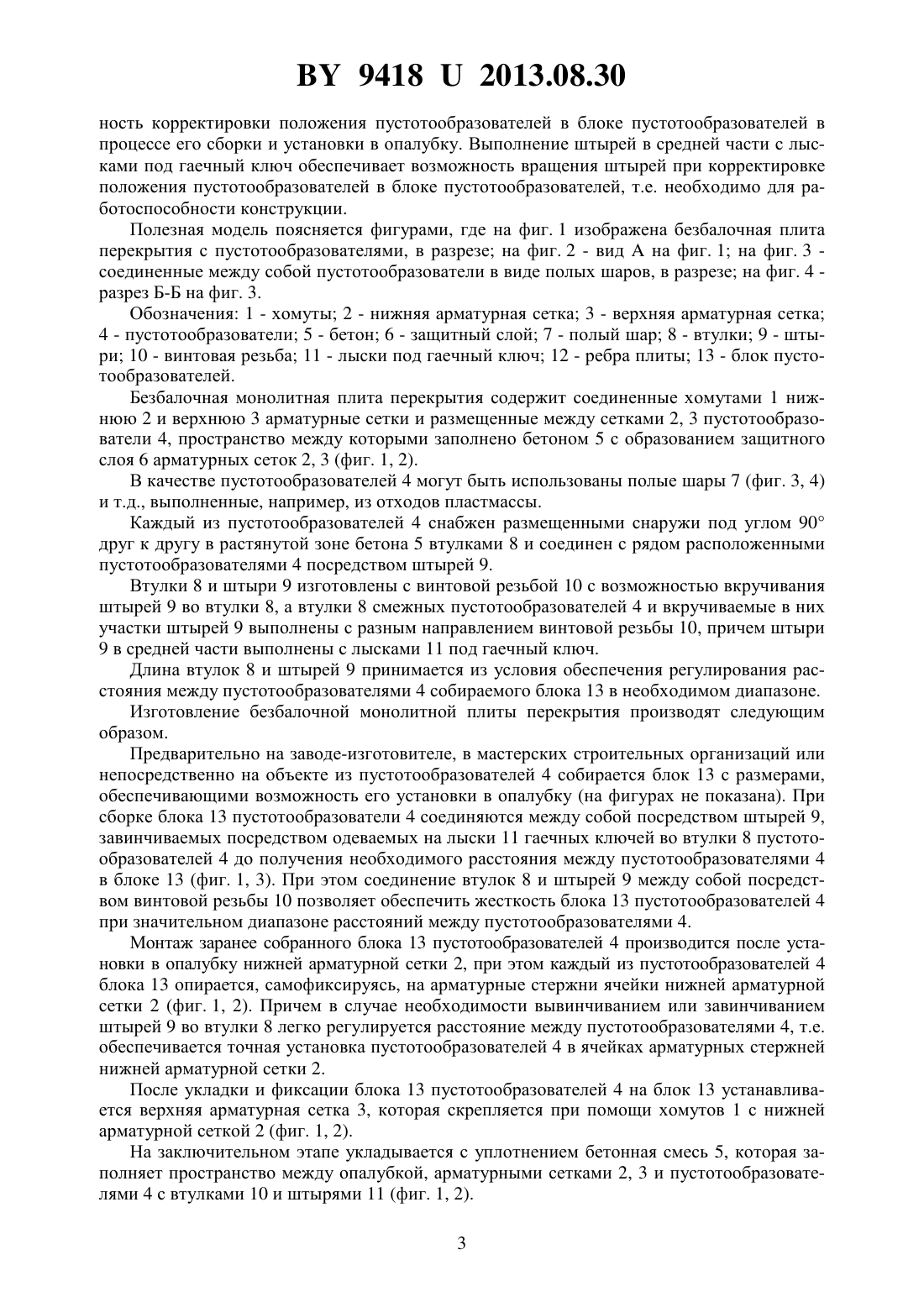

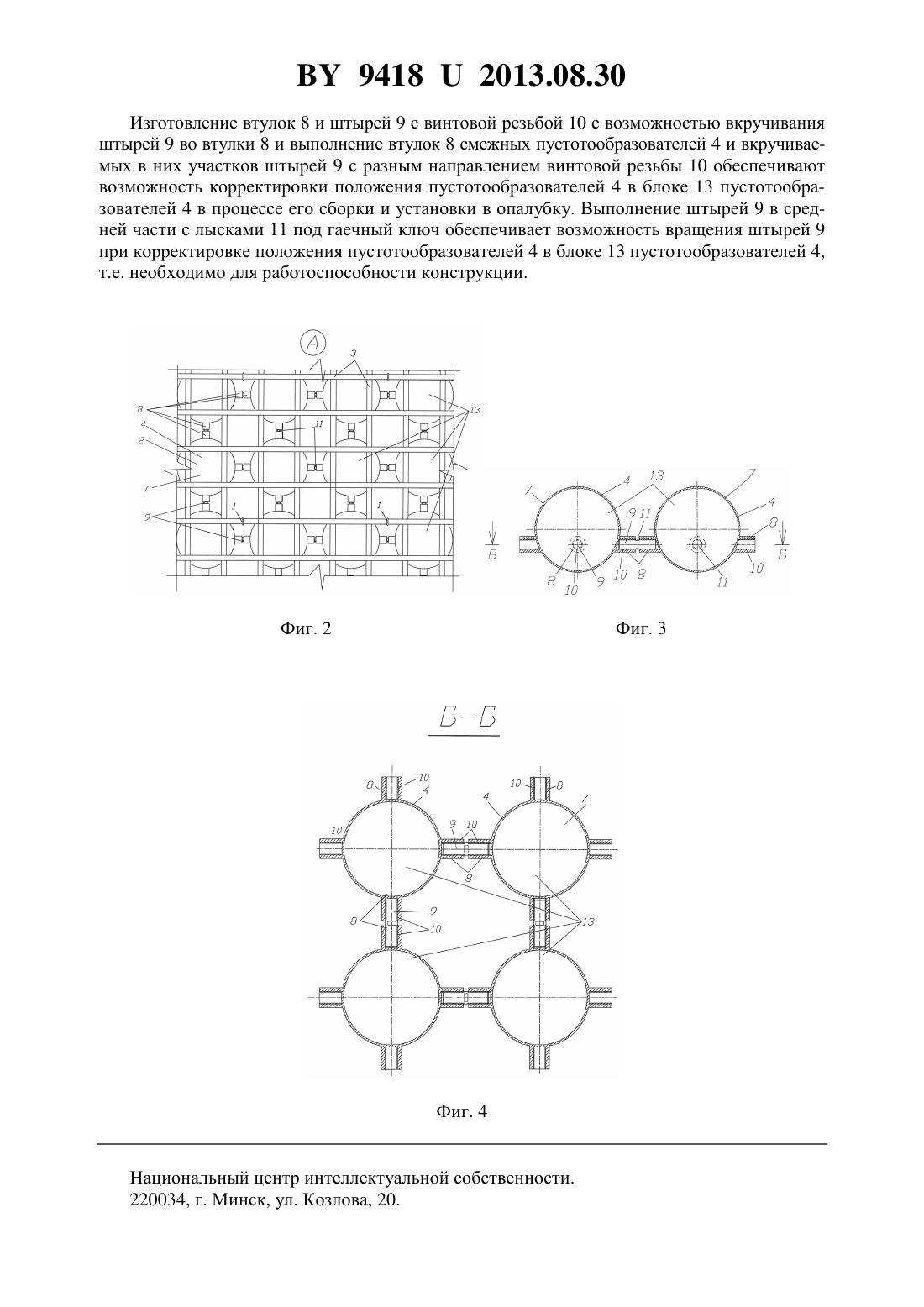

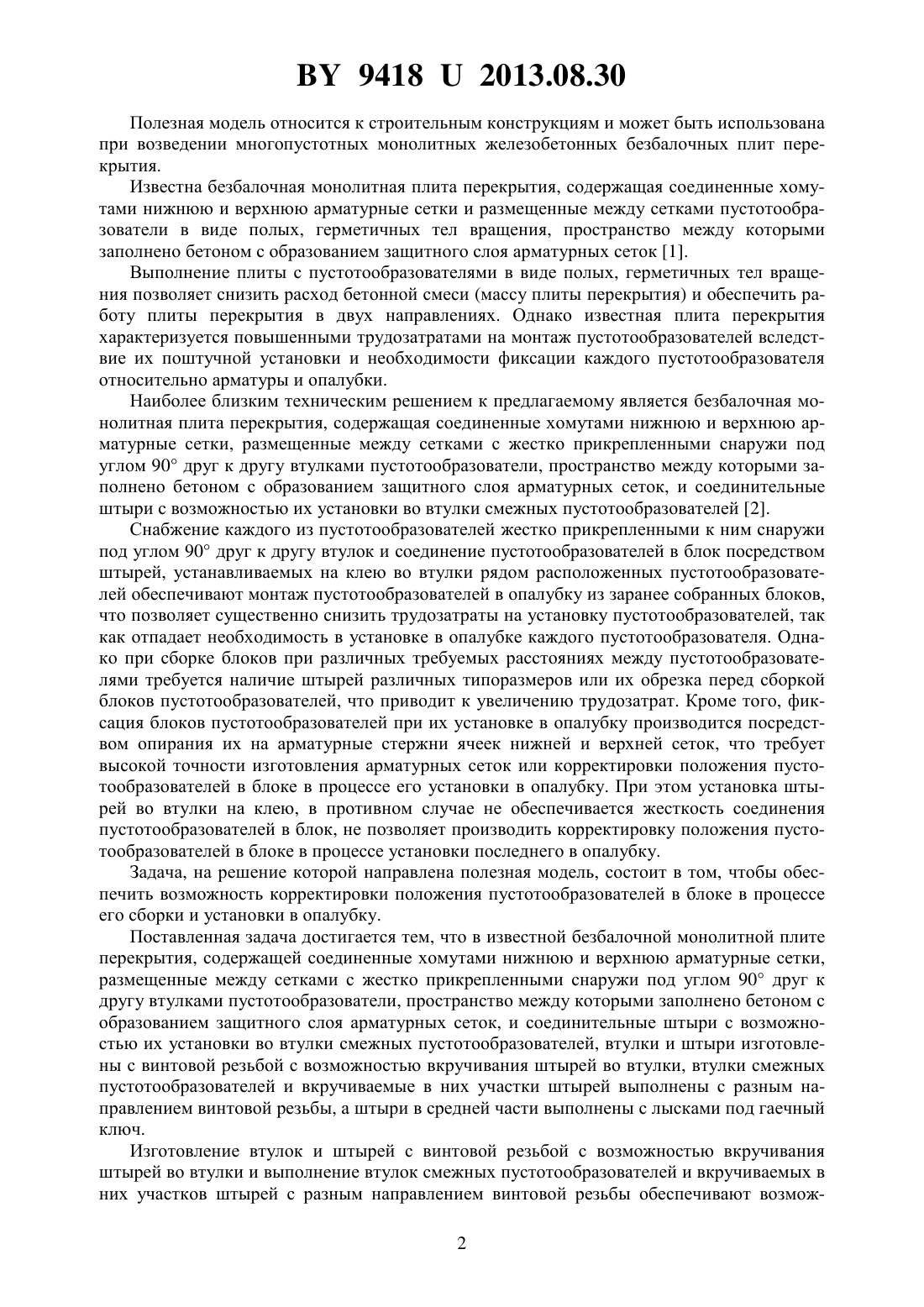

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БЕЗБАЛОЧНАЯ МОНОЛИТНАЯ ПЛИТА ПЕРЕКРЫТИЯ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Шалобыта Татьяна Петровна Шалобыта Николай Николаевич Пчелин Вячеслав Николаевич Чернюк Владимир Петрович Юськович Виталий Иванович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Безбалочная монолитная плита перекрытия, содержащая соединенные хомутами нижнюю и верхнюю арматурные сетки, размещенные между сетками с жестко прикрепленными снаружи под углом 90 друг к другу втулками пустотообразователи, пространство между которыми заполнено бетоном с образованием защитного слоя арматурных сеток, и соединительные штыри с возможностью их установки во втулки смежных пустотообразователей, отличающаяся тем, что втулки и штыри изготовлены с винтовой резьбой с возможностью вкручивания штырей во втулки, а втулки смежных пустотообразователей и вкручиваемые в них участки штырей выполнены с разным направлением винтовой резьбы, причем штыри в средней части выполнены с лысками под гаечный ключ. 94182013.08.30 Полезная модель относится к строительным конструкциям и может быть использована при возведении многопустотных монолитных железобетонных безбалочных плит перекрытия. Известна безбалочная монолитная плита перекрытия, содержащая соединенные хомутами нижнюю и верхнюю арматурные сетки и размещенные между сетками пустотообразователи в виде полых, герметичных тел вращения, пространство между которыми заполнено бетоном с образованием защитного слоя арматурных сеток 1. Выполнение плиты с пустотообразователями в виде полых, герметичных тел вращения позволяет снизить расход бетонной смеси (массу плиты перекрытия) и обеспечить работу плиты перекрытия в двух направлениях. Однако известная плита перекрытия характеризуется повышенными трудозатратами на монтаж пустотообразователей вследствие их поштучной установки и необходимости фиксации каждого пустотообразователя относительно арматуры и опалубки. Наиболее близким техническим решением к предлагаемому является безбалочная монолитная плита перекрытия, содержащая соединенные хомутами нижнюю и верхнюю арматурные сетки, размещенные между сетками с жестко прикрепленными снаружи под углом 90 друг к другу втулками пустотообразователи, пространство между которыми заполнено бетоном с образованием защитного слоя арматурных сеток, и соединительные штыри с возможностью их установки во втулки смежных пустотообразователей 2. Снабжение каждого из пустотообразователей жестко прикрепленными к ним снаружи под углом 90 друг к другу втулок и соединение пустотообразователей в блок посредством штырей, устанавливаемых на клею во втулки рядом расположенных пустотообразователей обеспечивают монтаж пустотообразователей в опалубку из заранее собранных блоков,что позволяет существенно снизить трудозатраты на установку пустотообразователей, так как отпадает необходимость в установке в опалубке каждого пустотообразователя. Однако при сборке блоков при различных требуемых расстояниях между пустотообразователями требуется наличие штырей различных типоразмеров или их обрезка перед сборкой блоков пустотообразователей, что приводит к увеличению трудозатрат. Кроме того, фиксация блоков пустотообразователей при их установке в опалубку производится посредством опирания их на арматурные стержни ячеек нижней и верхней сеток, что требует высокой точности изготовления арматурных сеток или корректировки положения пустотообразователей в блоке в процессе его установки в опалубку. При этом установка штырей во втулки на клею, в противном случае не обеспечивается жесткость соединения пустотообразователей в блок, не позволяет производить корректировку положения пустотообразователей в блоке в процессе установки последнего в опалубку. Задача, на решение которой направлена полезная модель, состоит в том, чтобы обеспечить возможность корректировки положения пустотообразователей в блоке в процессе его сборки и установки в опалубку. Поставленная задача достигается тем, что в известной безбалочной монолитной плите перекрытия, содержащей соединенные хомутами нижнюю и верхнюю арматурные сетки,размещенные между сетками с жестко прикрепленными снаружи под углом 90 друг к другу втулками пустотообразователи, пространство между которыми заполнено бетоном с образованием защитного слоя арматурных сеток, и соединительные штыри с возможностью их установки во втулки смежных пустотообразователей, втулки и штыри изготовлены с винтовой резьбой с возможностью вкручивания штырей во втулки, втулки смежных пустотообразователей и вкручиваемые в них участки штырей выполнены с разным направлением винтовой резьбы, а штыри в средней части выполнены с лысками под гаечный ключ. Изготовление втулок и штырей с винтовой резьбой с возможностью вкручивания штырей во втулки и выполнение втулок смежных пустотообразователей и вкручиваемых в них участков штырей с разным направлением винтовой резьбы обеспечивают возмож 2 94182013.08.30 ность корректировки положения пустотообразователей в блоке пустотообразователей в процессе его сборки и установки в опалубку. Выполнение штырей в средней части с лысками под гаечный ключ обеспечивает возможность вращения штырей при корректировке положения пустотообразователей в блоке пустотообразователей, т.е. необходимо для работоспособности конструкции. Полезная модель поясняется фигурами, где на фиг. 1 изображена безбалочная плита перекрытия с пустотообразователями, в разрезе на фиг. 2 - видна фиг. 1 на фиг. 3 соединенные между собой пустотообразователи в виде полых шаров, в разрезе на фиг. 4 разрез Б-Б на фиг. 3. Обозначения 1 - хомуты 2 - нижняя арматурная сетка 3 - верхняя арматурная сетка 4 - пустотообразователи 5 - бетон 6 - защитный слой 7 - полый шар 8 - втулки 9 - штыри 10 - винтовая резьба 11 - лыски под гаечный ключ 12 - ребра плиты 13 - блок пустотообразователей. Безбалочная монолитная плита перекрытия содержит соединенные хомутами 1 нижнюю 2 и верхнюю 3 арматурные сетки и размещенные между сетками 2, 3 пустотообразователи 4, пространство между которыми заполнено бетоном 5 с образованием защитного слоя 6 арматурных сеток 2, 3 (фиг. 1, 2). В качестве пустотообразователей 4 могут быть использованы полые шары 7 (фиг. 3, 4) и т.д., выполненные, например, из отходов пластмассы. Каждый из пустотообразователей 4 снабжен размещенными снаружи под углом 90 друг к другу в растянутой зоне бетона 5 втулками 8 и соединен с рядом расположенными пустотообразователями 4 посредством штырей 9. Втулки 8 и штыри 9 изготовлены с винтовой резьбой 10 с возможностью вкручивания штырей 9 во втулки 8, а втулки 8 смежных пустотообразователей 4 и вкручиваемые в них участки штырей 9 выполнены с разным направлением винтовой резьбы 10, причем штыри 9 в средней части выполнены с лысками 11 под гаечный ключ. Длина втулок 8 и штырей 9 принимается из условия обеспечения регулирования расстояния между пустотообразователями 4 собираемого блока 13 в необходимом диапазоне. Изготовление безбалочной монолитной плиты перекрытия производят следующим образом. Предварительно на заводе-изготовителе, в мастерских строительных организаций или непосредственно на объекте из пустотообразователей 4 собирается блок 13 с размерами,обеспечивающими возможность его установки в опалубку (на фигурах не показана). При сборке блока 13 пустотообразователи 4 соединяются между собой посредством штырей 9,завинчиваемых посредством одеваемых на лыски 11 гаечных ключей во втулки 8 пустотообразователей 4 до получения необходимого расстояния между пустотообразователями 4 в блоке 13 (фиг. 1, 3). При этом соединение втулок 8 и штырей 9 между собой посредством винтовой резьбы 10 позволяет обеспечить жесткость блока 13 пустотообразователей 4 при значительном диапазоне расстояний между пустотообразователями 4. Монтаж заранее собранного блока 13 пустотообразователей 4 производится после установки в опалубку нижней арматурной сетки 2, при этом каждый из пустотообразователей 4 блока 13 опирается, самофиксируясь, на арматурные стержни ячейки нижней арматурной сетки 2 (фиг. 1, 2). Причем в случае необходимости вывинчиванием или завинчиванием штырей 9 во втулки 8 легко регулируется расстояние между пустотообразователями 4, т.е. обеспечивается точная установка пустотообразователей 4 в ячейках арматурных стержней нижней арматурной сетки 2. После укладки и фиксации блока 13 пустотообразователей 4 на блок 13 устанавливается верхняя арматурная сетка 3, которая скрепляется при помощи хомутов 1 с нижней арматурной сеткой 2 (фиг. 1, 2). На заключительном этапе укладывается с уплотнением бетонная смесь 5, которая заполняет пространство между опалубкой, арматурными сетками 2, 3 и пустотообразователями 4 с втулками 10 и штырями 11 (фиг. 1, 2). 3 94182013.08.30 Изготовление втулок 8 и штырей 9 с винтовой резьбой 10 с возможностью вкручивания штырей 9 во втулки 8 и выполнение втулок 8 смежных пустотообразователей 4 и вкручиваемых в них участков штырей 9 с разным направлением винтовой резьбы 10 обеспечивают возможность корректировки положения пустотообразователей 4 в блоке 13 пустотообразователей 4 в процессе его сборки и установки в опалубку. Выполнение штырей 9 в средней части с лысками 11 под гаечный ключ обеспечивает возможность вращения штырей 9 при корректировке положения пустотообразователей 4 в блоке 13 пустотообразователей 4,т.е. необходимо для работоспособности конструкции. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
