Длинномерный гофрированный ленточный полимерный материал

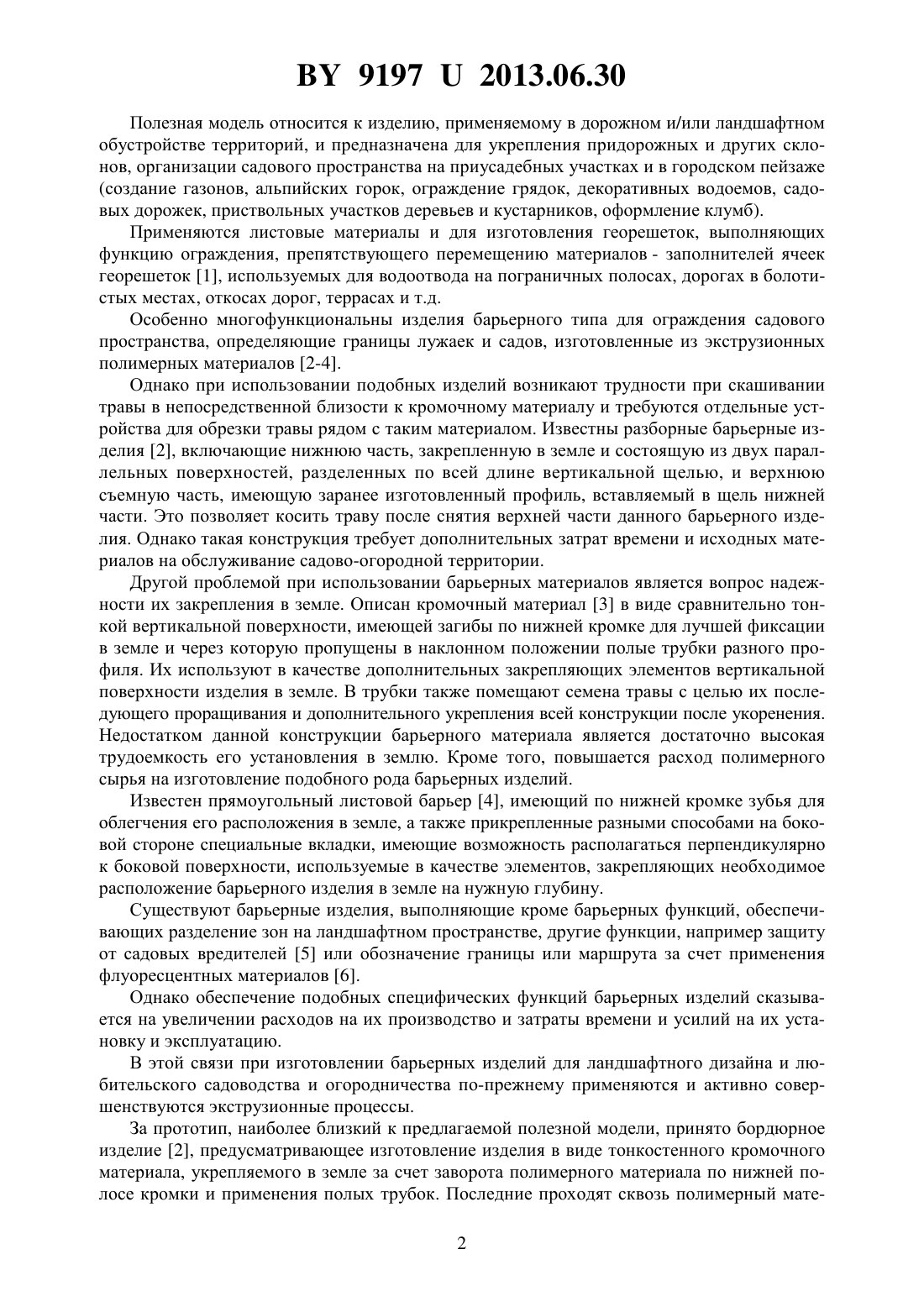

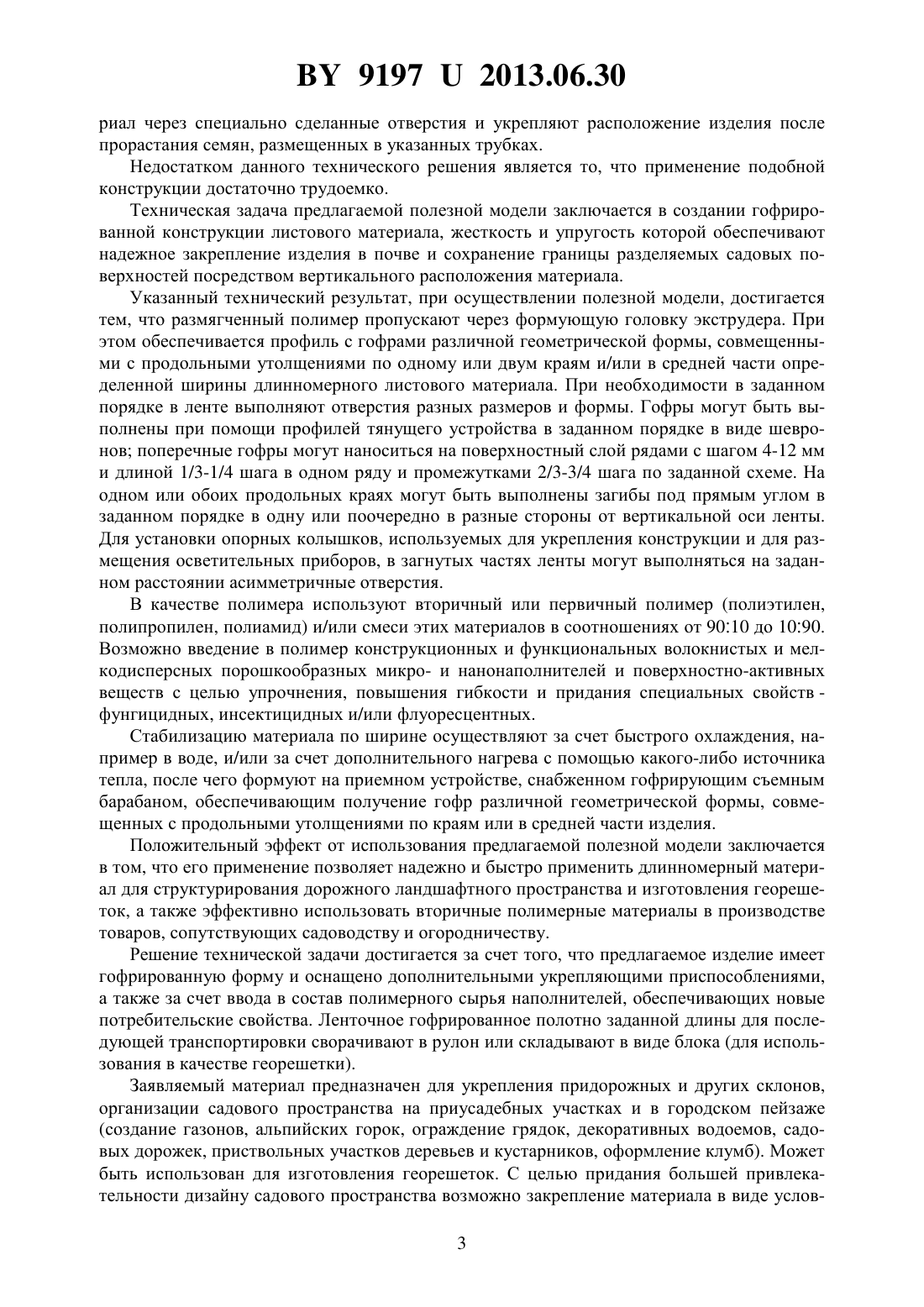

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДЛИННОМЕРНЫЙ ГОФРИРОВАННЫЙ ЛЕНТОЧНЫЙ ПОЛИМЕРНЫЙ МАТЕРИАЛ(71) Заявитель Государственное научное учреждение Научно-исследовательский центр проблем ресурсосбережения Национальной академии наук Беларуси(72) Авторы Свириденок Анатолий Иванович Жогло Галина Александровна Микулич Светлана Ивановна(73) Патентообладатель Государственное научное учреждение Научно-исследовательский центр проблем ресурсосбережения Национальной академии наук Беларуси(57) 1. Длинномерный гофрированный ленточный полимерный материал для бордюров и георешеток толщиной от 0,5 до 5 мм, отличающийся тем, что гофры различной геометрической формы совмещены с продольными утолщениями по одному или двум наружным краям и/или в средней части ленты. 2. Материал по п. 1, отличающийся тем, что в ленте в заданном порядке выполнены отверстия разных размеров и формы. 3. Материал по п. 1, отличающийся тем, что гофры выполнены в заданном порядке в виде шевронов. 4. Материал по п. 1, отличающийся тем, что на одном или обоих продольных краях ленты выполнены загибы под прямым углом в заданном порядке в одну или поочередно в разные стороны от вертикальной оси ленты. 5. Материал по п. 1 или 4, отличающийся тем, что в загнутых частях ленты выполнены на заданном расстоянии асимметричные отверстия для установки опорных колышков. 6. Материал по п. 1, отличающийся тем, что поперечные гофры нанесены на поверхностный слой рядами с шагом 4-12 мм и длиной 1/3-1/4 шага в одном ряду и промежутками 2/3-3/4 шага по заданной схеме. 7. Материал по п. 1, отличающийся тем, что в него введены конструкционные и функциональные волокнистые и мелкодисперсные порошкообразные микро- и нанонаполнители.(56) 1. Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог (взамен ВСН 49-86). ФГУП Информавтодор. - М., 2003. 2. Патент США 5315780. 3. Патент США 5067273. 4. Патент США 6354038. 5. Патент США 4566219. 6. Патент США 2004/0048103. 91972013.06.30 Полезная модель относится к изделию, применяемому в дорожном и/или ландшафтном обустройстве территорий, и предназначена для укрепления придорожных и других склонов, организации садового пространства на приусадебных участках и в городском пейзаже(создание газонов, альпийских горок, ограждение грядок, декоративных водоемов, садовых дорожек, приствольных участков деревьев и кустарников, оформление клумб). Применяются листовые материалы и для изготовления георешеток, выполняющих функцию ограждения, препятствующего перемещению материалов - заполнителей ячеек георешеток 1, используемых для водоотвода на пограничных полосах, дорогах в болотистых местах, откосах дорог, террасах и т.д. Особенно многофункциональны изделия барьерного типа для ограждения садового пространства, определяющие границы лужаек и садов, изготовленные из экструзионных полимерных материалов 2-4. Однако при использовании подобных изделий возникают трудности при скашивании травы в непосредственной близости к кромочному материалу и требуются отдельные устройства для обрезки травы рядом с таким материалом. Известны разборные барьерные изделия 2, включающие нижнюю часть, закрепленную в земле и состоящую из двух параллельных поверхностей, разделенных по всей длине вертикальной щелью, и верхнюю съемную часть, имеющую заранее изготовленный профиль, вставляемый в щель нижней части. Это позволяет косить траву после снятия верхней части данного барьерного изделия. Однако такая конструкция требует дополнительных затрат времени и исходных материалов на обслуживание садово-огородной территории. Другой проблемой при использовании барьерных материалов является вопрос надежности их закрепления в земле. Описан кромочный материал 3 в виде сравнительно тонкой вертикальной поверхности, имеющей загибы по нижней кромке для лучшей фиксации в земле и через которую пропущены в наклонном положении полые трубки разного профиля. Их используют в качестве дополнительных закрепляющих элементов вертикальной поверхности изделия в земле. В трубки также помещают семена травы с целью их последующего проращивания и дополнительного укрепления всей конструкции после укоренения. Недостатком данной конструкции барьерного материала является достаточно высокая трудоемкость его установления в землю. Кроме того, повышается расход полимерного сырья на изготовление подобного рода барьерных изделий. Известен прямоугольный листовой барьер 4, имеющий по нижней кромке зубья для облегчения его расположения в земле, а также прикрепленные разными способами на боковой стороне специальные вкладки, имеющие возможность располагаться перпендикулярно к боковой поверхности, используемые в качестве элементов, закрепляющих необходимое расположение барьерного изделия в земле на нужную глубину. Существуют барьерные изделия, выполняющие кроме барьерных функций, обеспечивающих разделение зон на ландшафтном пространстве, другие функции, например защиту от садовых вредителей 5 или обозначение границы или маршрута за счет применения флуоресцентных материалов 6. Однако обеспечение подобных специфических функций барьерных изделий сказывается на увеличении расходов на их производство и затраты времени и усилий на их установку и эксплуатацию. В этой связи при изготовлении барьерных изделий для ландшафтного дизайна и любительского садоводства и огородничества по-прежнему применяются и активно совершенствуются экструзионные процессы. За прототип, наиболее близкий к предлагаемой полезной модели, принято бордюрное изделие 2, предусматривающее изготовление изделия в виде тонкостенного кромочного материала, укрепляемого в земле за счет заворота полимерного материала по нижней полосе кромки и применения полых трубок. Последние проходят сквозь полимерный мате 2 91972013.06.30 риал через специально сделанные отверстия и укрепляют расположение изделия после прорастания семян, размещенных в указанных трубках. Недостатком данного технического решения является то, что применение подобной конструкции достаточно трудоемко. Техническая задача предлагаемой полезной модели заключается в создании гофрированной конструкции листового материала, жесткость и упругость которой обеспечивают надежное закрепление изделия в почве и сохранение границы разделяемых садовых поверхностей посредством вертикального расположения материала. Указанный технический результат, при осуществлении полезной модели, достигается тем, что размягченный полимер пропускают через формующую головку экструдера. При этом обеспечивается профиль с гофрами различной геометрической формы, совмещенными с продольными утолщениями по одному или двум краям и/или в средней части определенной ширины длинномерного листового материала. При необходимости в заданном порядке в ленте выполняют отверстия разных размеров и формы. Гофры могут быть выполнены при помощи профилей тянущего устройства в заданном порядке в виде шевронов поперечные гофры могут наноситься на поверхностный слой рядами с шагом 4-12 мм и длиной 1/3-1/4 шага в одном ряду и промежутками 2/3-3/4 шага по заданной схеме. На одном или обоих продольных краях могут быть выполнены загибы под прямым углом в заданном порядке в одну или поочередно в разные стороны от вертикальной оси ленты. Для установки опорных колышков, используемых для укрепления конструкции и для размещения осветительных приборов, в загнутых частях ленты могут выполняться на заданном расстоянии асимметричные отверстия. В качестве полимера используют вторичный или первичный полимер (полиэтилен,полипропилен, полиамид) и/или смеси этих материалов в соотношениях от 90 01 до 10.09 Возможно введение в полимер конструкционных и функциональных волокнистых и мелкодисперсных порошкообразных микро- и нанонаполнителей и поверхностно-активных веществ с целью упрочнения, повышения гибкости и придания специальных свойств фунгицидных, инсектицидных и/или флуоресцентных. Стабилизацию материала по ширине осуществляют за счет быстрого охлаждения, например в воде, и/или за счет дополнительного нагрева с помощью какого-либо источника тепла, после чего формуют на приемном устройстве, снабженном гофрирующим съемным барабаном, обеспечивающим получение гофр различной геометрической формы, совмещенных с продольными утолщениями по краям или в средней части изделия. Положительный эффект от использования предлагаемой полезной модели заключается в том, что его применение позволяет надежно и быстро применить длинномерный материал для структурирования дорожного ландшафтного пространства и изготовления георешеток, а также эффективно использовать вторичные полимерные материалы в производстве товаров, сопутствующих садоводству и огородничеству. Решение технической задачи достигается за счет того, что предлагаемое изделие имеет гофрированную форму и оснащено дополнительными укрепляющими приспособлениями,а также за счет ввода в состав полимерного сырья наполнителей, обеспечивающих новые потребительские свойства. Ленточное гофрированное полотно заданной длины для последующей транспортировки сворачивают в рулон или складывают в виде блока (для использования в качестве георешетки). Заявляемый материал предназначен для укрепления придорожных и других склонов,организации садового пространства на приусадебных участках и в городском пейзаже(создание газонов, альпийских горок, ограждение грядок, декоративных водоемов, садовых дорожек, приствольных участков деревьев и кустарников, оформление клумб). Может быть использован для изготовления георешеток. С целью придания большей привлекательности дизайну садового пространства возможно закрепление материала в виде услов 3 91972013.06.30 ной полутрубы, разрезанной вдоль ее длины и размещенной в земле двумя длинными параллельными сторонами. Применение на практике предлагаемого материала позволяет решать заявленные в полезной модели задачи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
