Система передачи дискретной информации с амплитудно-кодовым уплотнением сигналов

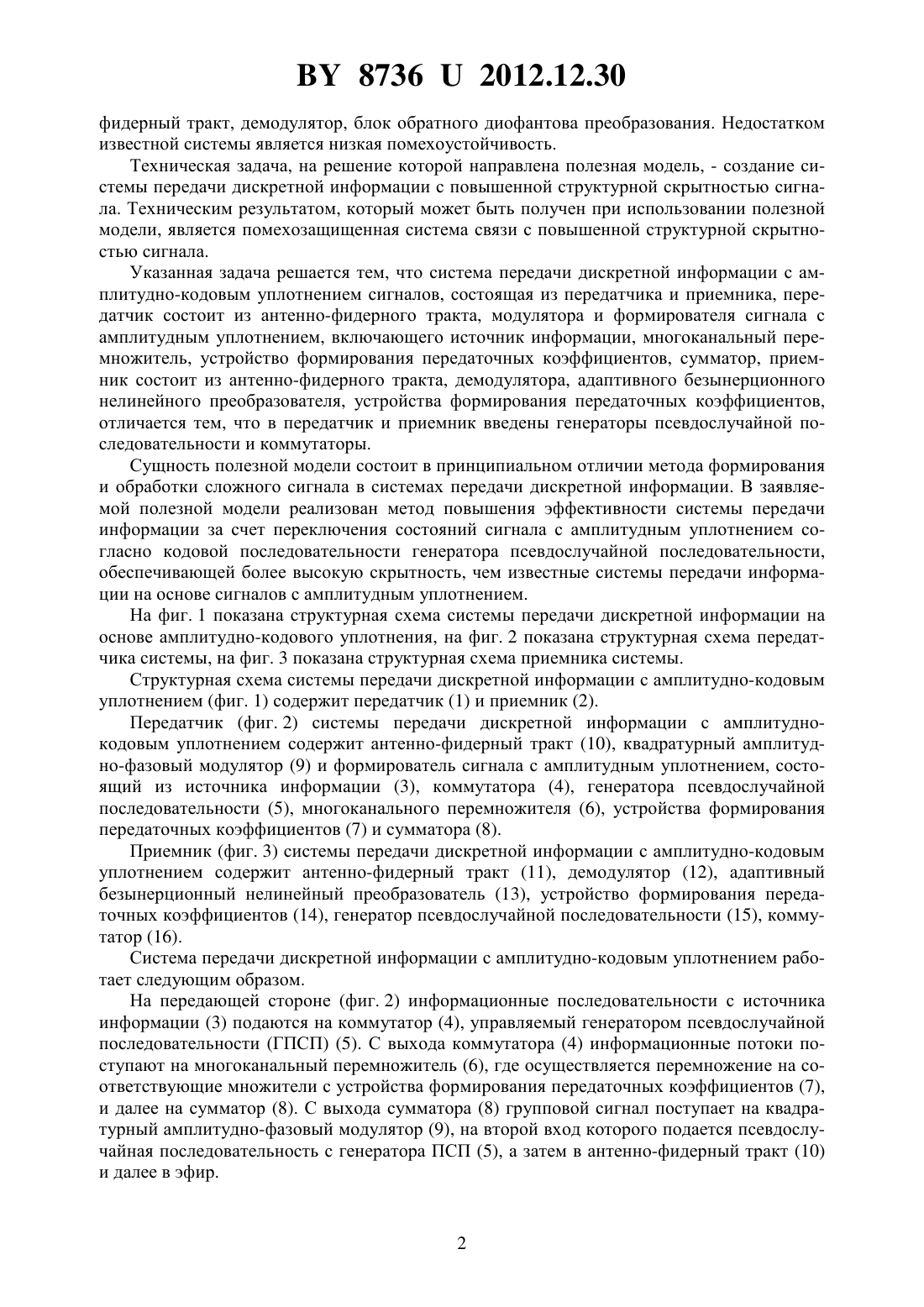

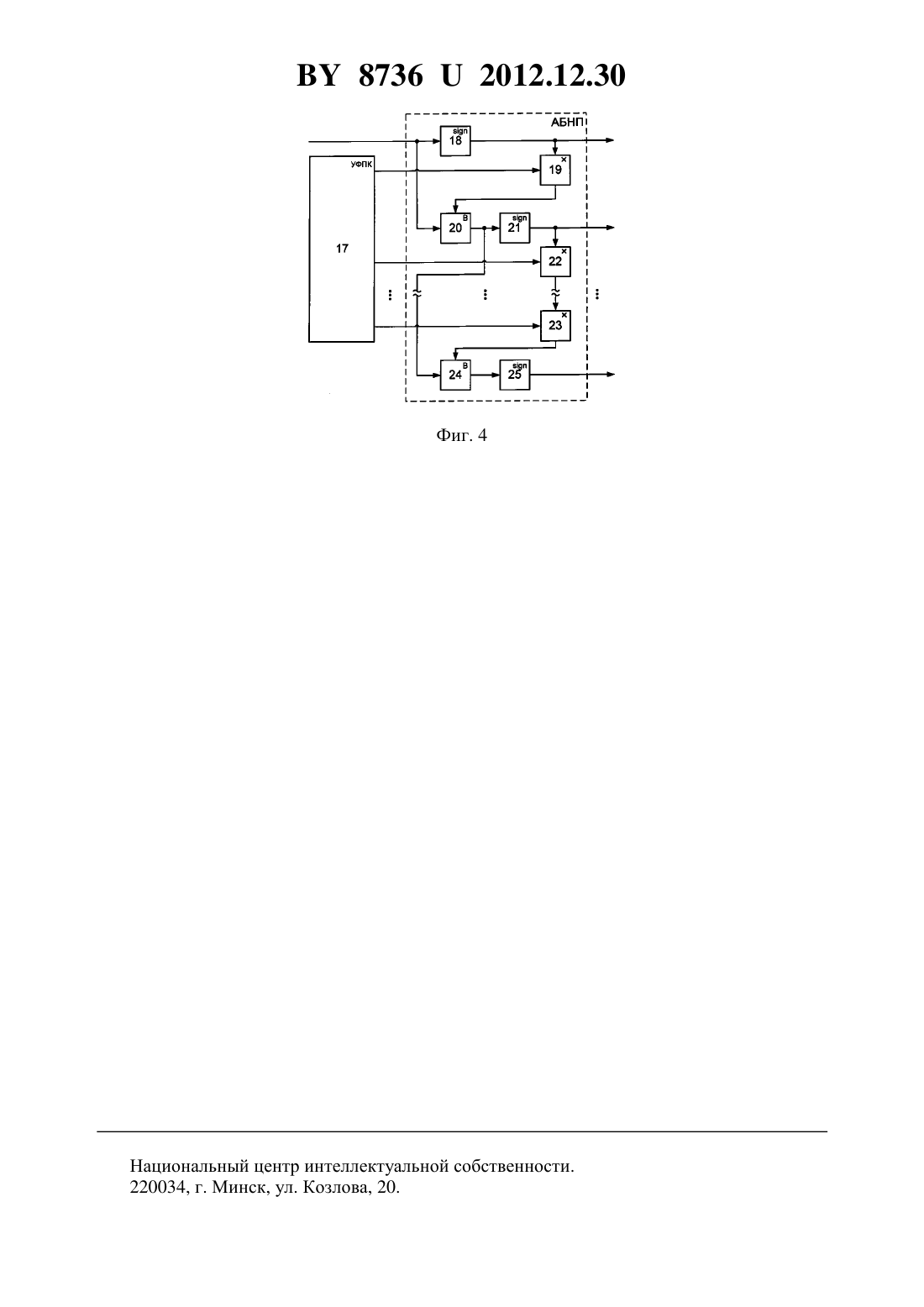

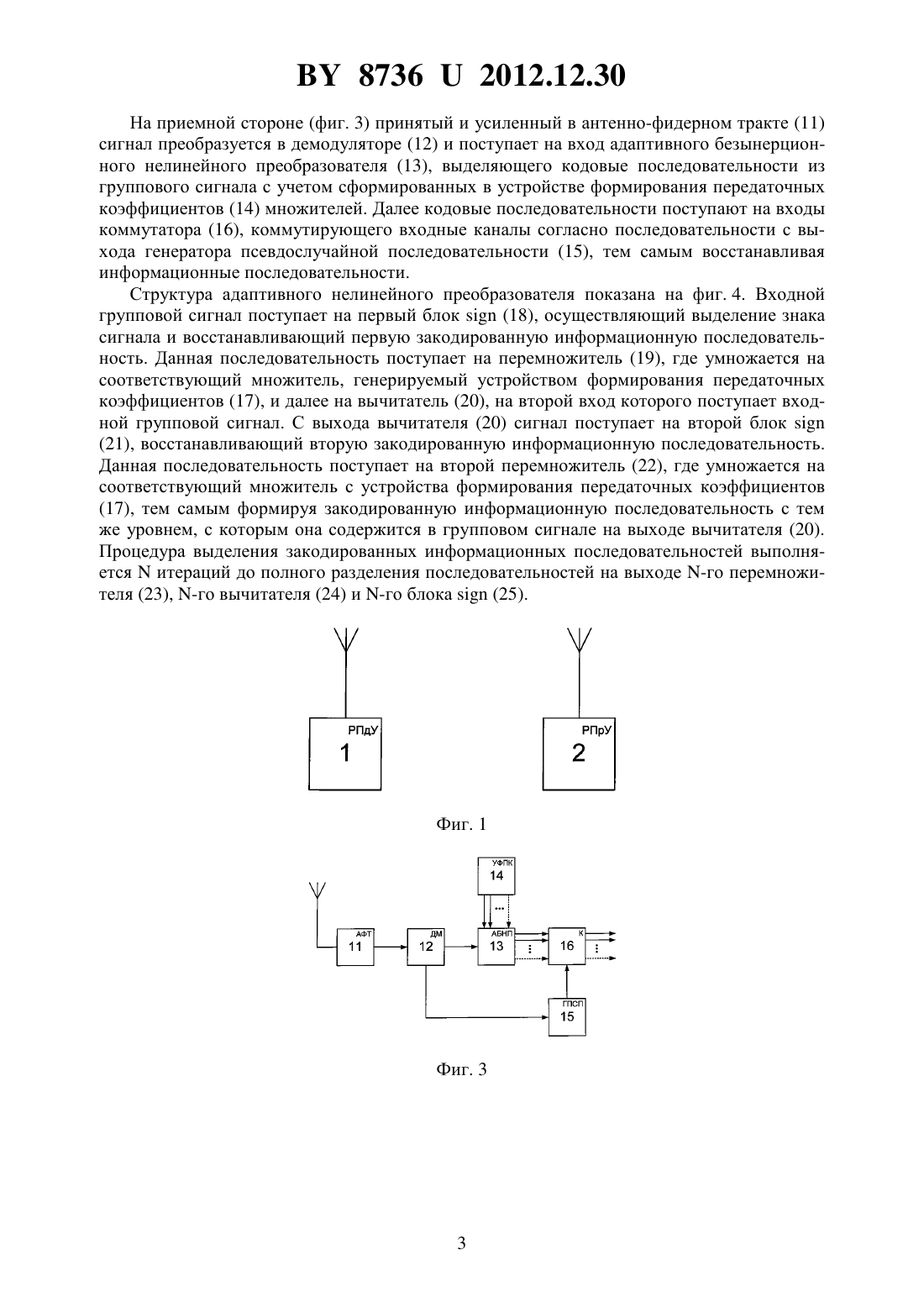

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ПЕРЕДАЧИ ДИСКРЕТНОЙ ИНФОРМАЦИИ С АМПЛИТУДНО-КОДОВЫМ УПЛОТНЕНИЕМ СИГНАЛОВ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Чердынцев Валерий Аркадьевич Мартинович Алексей Васильевич Скиб Исса Ибрагим(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Система передачи дискретной информации с амплитудно-кодовым уплотнением сигналов, состоящая из передатчика и приемника, передатчик состоит из антенно-фидерного тракта, модулятора и формирователя сигнала с амплитудным уплотнением, включающего источник информации, многоканальный перемножитель, устройство формирования передаточных коэффициентов, сумматор, приемник состоит из антенно-фидерного тракта, демодулятора, адаптивного безынерционного нелинейного преобразователя, устройства формирования передаточных коэффициентов, отличающаяся тем, что в передатчик и приемник введены генераторы псевдослучайной последовательности и коммутаторы.(56) 1. Заявка РФ на изобретение 94003861. Полезная модель относится к радиотехническим системам передачи дискретной информации и может быть использована для осуществления скрытой связи. В качестве прототипа выбрана система передачи информации на основе амплитудного уплотнения с использованием прямого и обратного диофантова преобразования 1. Передатчик известной системы состоит из блока прямого диофантова преобразования, модулятора и антенно-фидерного тракта. Приемник известной системы содержит антенно 87362012.12.30 фидерный тракт, демодулятор, блок обратного диофантова преобразования. Недостатком известной системы является низкая помехоустойчивость. Техническая задача, на решение которой направлена полезная модель, - создание системы передачи дискретной информации с повышенной структурной скрытностью сигнала. Техническим результатом, который может быть получен при использовании полезной модели, является помехозащищенная система связи с повышенной структурной скрытностью сигнала. Указанная задача решается тем, что система передачи дискретной информации с амплитудно-кодовым уплотнением сигналов, состоящая из передатчика и приемника, передатчик состоит из антенно-фидерного тракта, модулятора и формирователя сигнала с амплитудным уплотнением, включающего источник информации, многоканальный перемножитель, устройство формирования передаточных коэффициентов, сумматор, приемник состоит из антенно-фидерного тракта, демодулятора, адаптивного безынерционного нелинейного преобразователя, устройства формирования передаточных коэффициентов,отличается тем, что в передатчик и приемник введены генераторы псевдослучайной последовательности и коммутаторы. Сущность полезной модели состоит в принципиальном отличии метода формирования и обработки сложного сигнала в системах передачи дискретной информации. В заявляемой полезной модели реализован метод повышения эффективности системы передачи информации за счет переключения состояний сигнала с амплитудным уплотнением согласно кодовой последовательности генератора псевдослучайной последовательности,обеспечивающей более высокую скрытность, чем известные системы передачи информации на основе сигналов с амплитудным уплотнением. На фиг. 1 показана структурная схема системы передачи дискретной информации на основе амплитудно-кодового уплотнения, на фиг. 2 показана структурная схема передатчика системы, на фиг. 3 показана структурная схема приемника системы. Структурная схема системы передачи дискретной информации с амплитудно-кодовым уплотнением (фиг. 1) содержит передатчик (1) и приемник (2). Передатчик (фиг. 2) системы передачи дискретной информации с амплитуднокодовым уплотнением содержит антенно-фидерный тракт (10), квадратурный амплитудно-фазовый модулятор (9) и формирователь сигнала с амплитудным уплотнением, состоящий из источника информации (3), коммутатора (4), генератора псевдослучайной последовательности (5), многоканального перемножителя (6), устройства формирования передаточных коэффициентов (7) и сумматора (8). Приемник (фиг. 3) системы передачи дискретной информации с амплитудно-кодовым уплотнением содержит антенно-фидерный тракт (11), демодулятор (12), адаптивный безынерционный нелинейный преобразователь (13), устройство формирования передаточных коэффициентов (14), генератор псевдослучайной последовательности (15), коммутатор (16). Система передачи дискретной информации с амплитудно-кодовым уплотнением работает следующим образом. На передающей стороне (фиг. 2) информационные последовательности с источника информации (3) подаются на коммутатор (4), управляемый генератором псевдослучайной последовательности (ГПСП) (5). С выхода коммутатора (4) информационные потоки поступают на многоканальный перемножитель (6), где осуществляется перемножение на соответствующие множители с устройства формирования передаточных коэффициентов (7),и далее на сумматор (8). С выхода сумматора (8) групповой сигнал поступает на квадратурный амплитудно-фазовый модулятор (9), на второй вход которого подается псевдослучайная последовательность с генератора ПСП (5), а затем в антенно-фидерный тракт (10) и далее в эфир. 87362012.12.30 На приемной стороне (фиг. 3) принятый и усиленный в антенно-фидерном тракте (11) сигнал преобразуется в демодуляторе (12) и поступает на вход адаптивного безынерционного нелинейного преобразователя (13), выделяющего кодовые последовательности из группового сигнала с учетом сформированных в устройстве формирования передаточных коэффициентов (14) множителей. Далее кодовые последовательности поступают на входы коммутатора (16), коммутирующего входные каналы согласно последовательности с выхода генератора псевдослучайной последовательности (15), тем самым восстанавливая информационные последовательности. Структура адаптивного нелинейного преобразователя показана на фиг. 4. Входной групповой сигнал поступает на первый блок(18), осуществляющий выделение знака сигнала и восстанавливающий первую закодированную информационную последовательность. Данная последовательность поступает на перемножитель (19), где умножается на соответствующий множитель, генерируемый устройством формирования передаточных коэффициентов (17), и далее на вычитатель (20), на второй вход которого поступает входной групповой сигнал. С выхода вычитателя (20) сигнал поступает на второй блок(21), восстанавливающий вторую закодированную информационную последовательность. Данная последовательность поступает на второй перемножитель (22), где умножается на соответствующий множитель с устройства формирования передаточных коэффициентов(17), тем самым формируя закодированную информационную последовательность с тем же уровнем, с которым она содержится в групповом сигнале на выходе вычитателя (20). Процедура выделения закодированных информационных последовательностей выполняетсяитераций до полного разделения последовательностей на выходе -го перемножителя (23), -го вычитателя (24) и -го блока(25). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
