Комбинированная сеялка

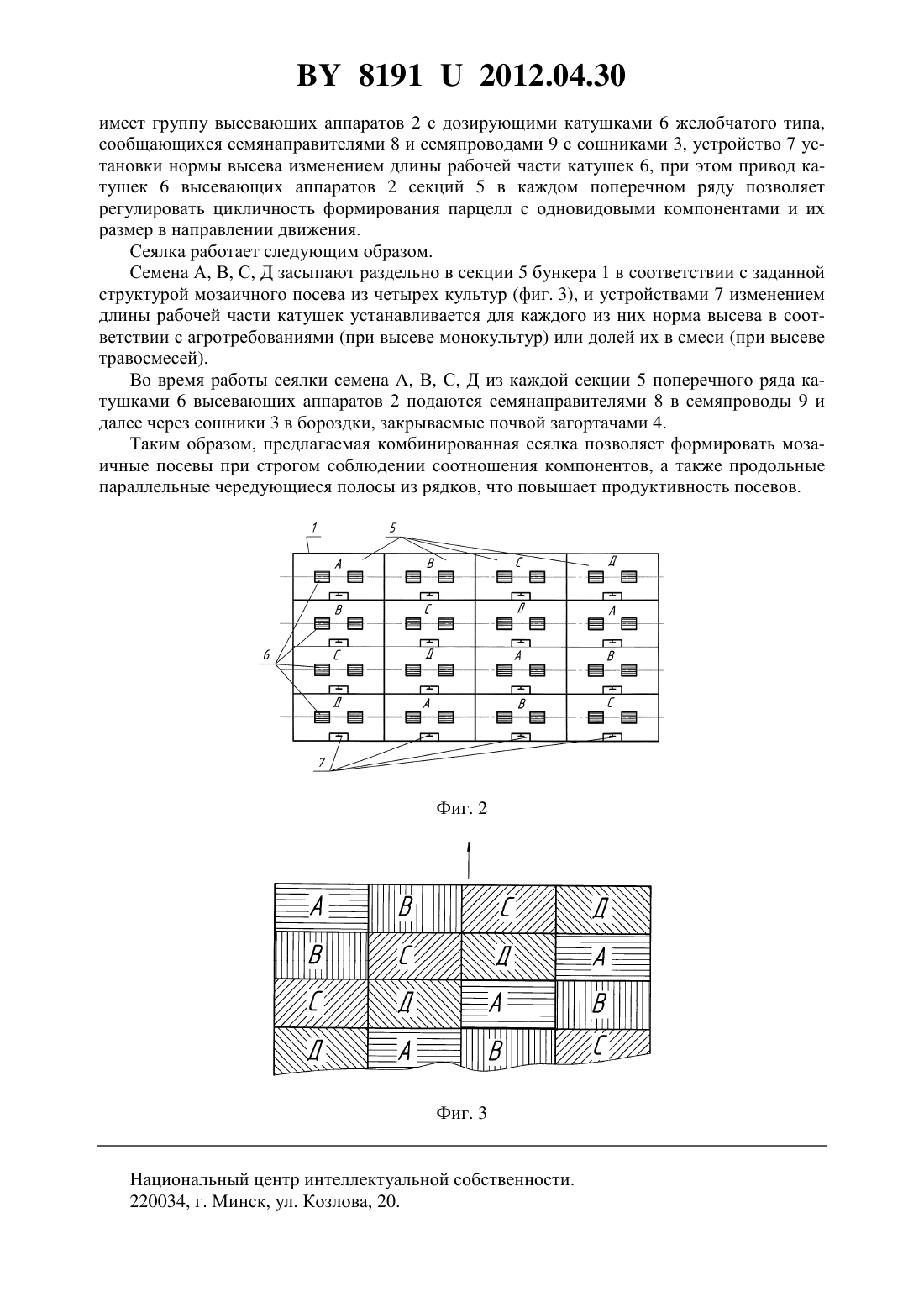

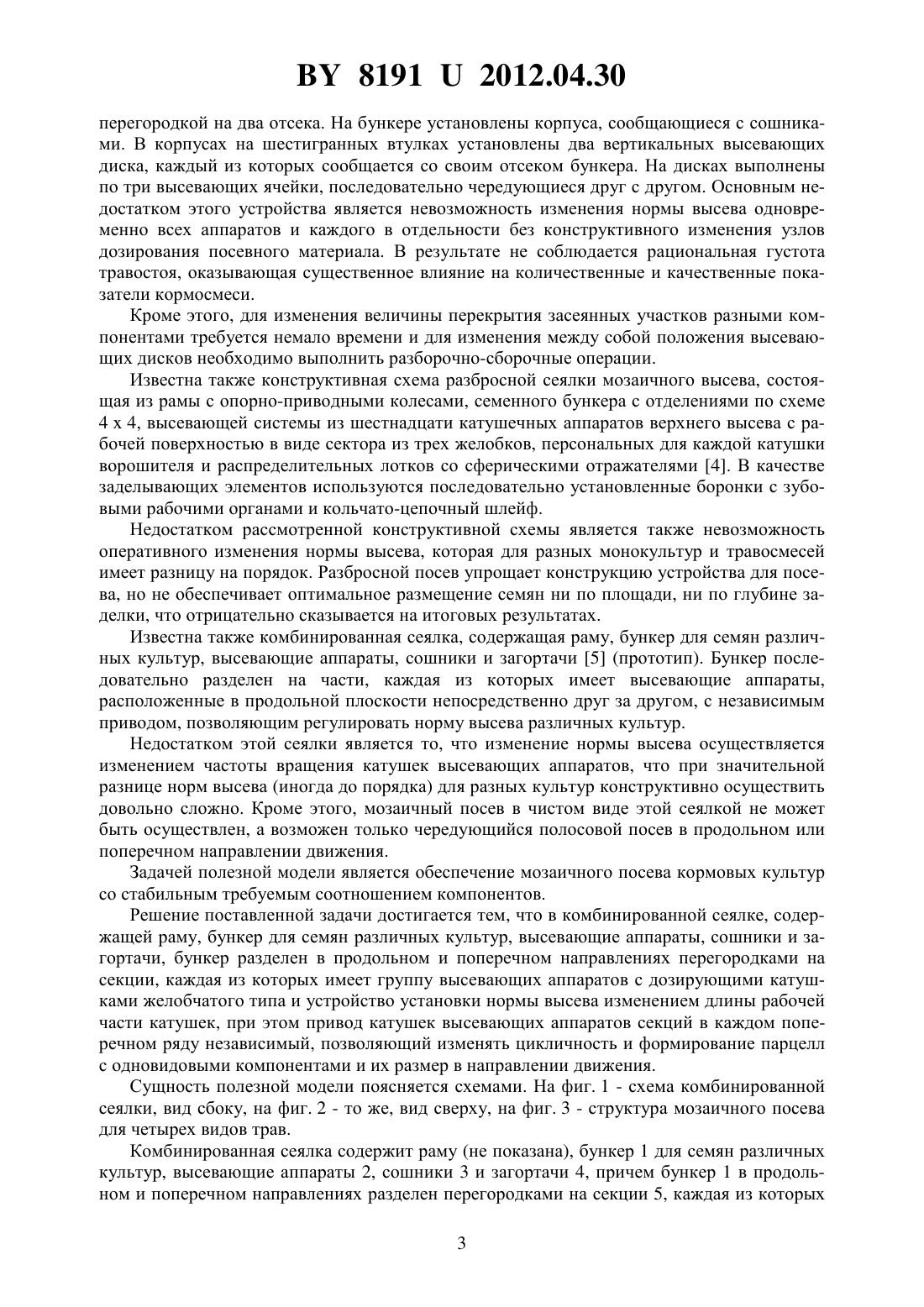

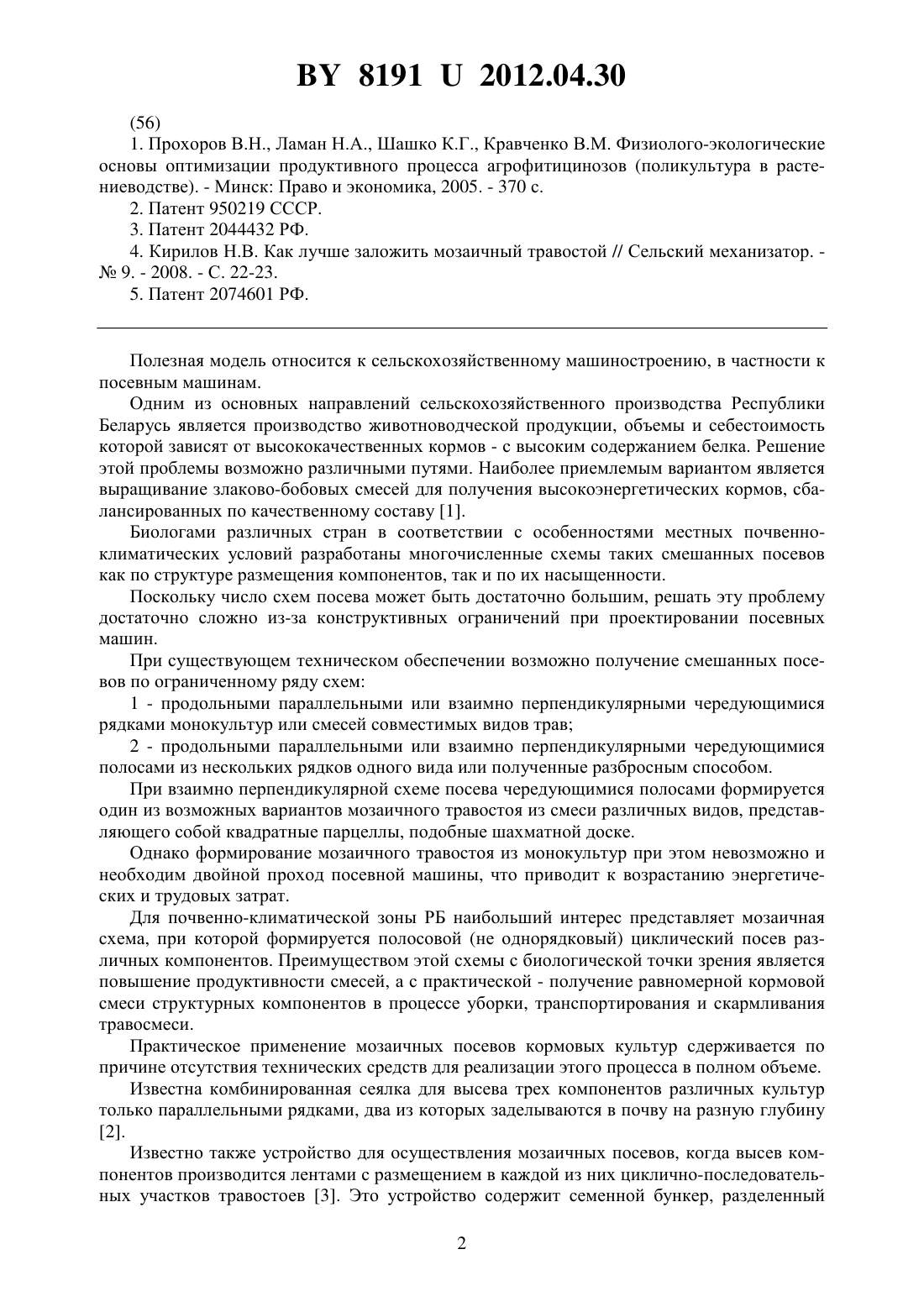

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Лепешкин Николай Данилович Медведев Александр Леонидович Салапура Юрий Леонтьевич Мижурин Виталий Владимирович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Комбинированная сеялка, содержащая раму, бункер для семян различных культур,высевающие аппараты, сошники и загортачи, отличающаяся тем, что бункер разделен в продольном и поперечном направлениях перегородками на секции, каждая из которых имеет группу высевающих аппаратов с дозирующими катушками желобчатого типа и устройство установки нормы высева изменением длины рабочей части катушек, при этом привод катушек высевающих аппаратов секций в каждом поперечном ряду независимый,позволяющий изменять цикличность и формирование парцелл с одновидовыми компонентами и их размер в направлении движения.(56) 1. Прохоров В.Н., Ламан Н.А., Шашко К.Г., Кравченко В.М. Физиолого-экологические основы оптимизации продуктивного процесса агрофитицинозов (поликультура в растениеводстве). - Минск Право и экономика, 2005. - 370 с. 2. Патент 950219 СССР. 3. Патент 2044432 РФ. 4. Кирилов Н.В. Как лучше заложить мозаичный травостой // Сельский механизатор.9. - 2008. - С. 22-23. 5. Патент 2074601 РФ. Полезная модель относится к сельскохозяйственному машиностроению, в частности к посевным машинам. Одним из основных направлений сельскохозяйственного производства Республики Беларусь является производство животноводческой продукции, объемы и себестоимость которой зависят от высококачественных кормов - с высоким содержанием белка. Решение этой проблемы возможно различными путями. Наиболее приемлемым вариантом является выращивание злаково-бобовых смесей для получения высокоэнергетических кормов, сбалансированных по качественному составу 1. Биологами различных стран в соответствии с особенностями местных почвенноклиматических условий разработаны многочисленные схемы таких смешанных посевов как по структуре размещения компонентов, так и по их насыщенности. Поскольку число схем посева может быть достаточно большим, решать эту проблему достаточно сложно из-за конструктивных ограничений при проектировании посевных машин. При существующем техническом обеспечении возможно получение смешанных посевов по ограниченному ряду схем 1 - продольными параллельными или взаимно перпендикулярными чередующимися рядками монокультур или смесей совместимых видов трав 2 - продольными параллельными или взаимно перпендикулярными чередующимися полосами из нескольких рядков одного вида или полученные разбросным способом. При взаимно перпендикулярной схеме посева чередующимися полосами формируется один из возможных вариантов мозаичного травостоя из смеси различных видов, представляющего собой квадратные парцеллы, подобные шахматной доске. Однако формирование мозаичного травостоя из монокультур при этом невозможно и необходим двойной проход посевной машины, что приводит к возрастанию энергетических и трудовых затрат. Для почвенно-климатической зоны РБ наибольший интерес представляет мозаичная схема, при которой формируется полосовой (не однорядковый) циклический посев различных компонентов. Преимуществом этой схемы с биологической точки зрения является повышение продуктивности смесей, а с практической - получение равномерной кормовой смеси структурных компонентов в процессе уборки, транспортирования и скармливания травосмеси. Практическое применение мозаичных посевов кормовых культур сдерживается по причине отсутствия технических средств для реализации этого процесса в полном объеме. Известна комбинированная сеялка для высева трех компонентов различных культур только параллельными рядками, два из которых заделываются в почву на разную глубину 2. Известно также устройство для осуществления мозаичных посевов, когда высев компонентов производится лентами с размещением в каждой из них циклично-последовательных участков травостоев 3. Это устройство содержит семенной бункер, разделенный 2 81912012.04.30 перегородкой на два отсека. На бункере установлены корпуса, сообщающиеся с сошниками. В корпусах на шестигранных втулках установлены два вертикальных высевающих диска, каждый из которых сообщается со своим отсеком бункера. На дисках выполнены по три высевающих ячейки, последовательно чередующиеся друг с другом. Основным недостатком этого устройства является невозможность изменения нормы высева одновременно всех аппаратов и каждого в отдельности без конструктивного изменения узлов дозирования посевного материала. В результате не соблюдается рациональная густота травостоя, оказывающая существенное влияние на количественные и качественные показатели кормосмеси. Кроме этого, для изменения величины перекрытия засеянных участков разными компонентами требуется немало времени и для изменения между собой положения высевающих дисков необходимо выполнить разборочно-сборочные операции. Известна также конструктивная схема разбросной сеялки мозаичного высева, состоящая из рамы с опорно-приводными колесами, семенного бункера с отделениями по схеме 44, высевающей системы из шестнадцати катушечных аппаратов верхнего высева с рабочей поверхностью в виде сектора из трех желобков, персональных для каждой катушки ворошителя и распределительных лотков со сферическими отражателями 4. В качестве заделывающих элементов используются последовательно установленные боронки с зубовыми рабочими органами и кольчато-цепочный шлейф. Недостатком рассмотренной конструктивной схемы является также невозможность оперативного изменения нормы высева, которая для разных монокультур и травосмесей имеет разницу на порядок. Разбросной посев упрощает конструкцию устройства для посева, но не обеспечивает оптимальное размещение семян ни по площади, ни по глубине заделки, что отрицательно сказывается на итоговых результатах. Известна также комбинированная сеялка, содержащая раму, бункер для семян различных культур, высевающие аппараты, сошники и загортачи 5 (прототип). Бункер последовательно разделен на части, каждая из которых имеет высевающие аппараты,расположенные в продольной плоскости непосредственно друг за другом, с независимым приводом, позволяющим регулировать норму высева различных культур. Недостатком этой сеялки является то, что изменение нормы высева осуществляется изменением частоты вращения катушек высевающих аппаратов, что при значительной разнице норм высева (иногда до порядка) для разных культур конструктивно осуществить довольно сложно. Кроме этого, мозаичный посев в чистом виде этой сеялкой не может быть осуществлен, а возможен только чередующийся полосовой посев в продольном или поперечном направлении движения. Задачей полезной модели является обеспечение мозаичного посева кормовых культур со стабильным требуемым соотношением компонентов. Решение поставленной задачи достигается тем, что в комбинированной сеялке, содержащей раму, бункер для семян различных культур, высевающие аппараты, сошники и загортачи, бункер разделен в продольном и поперечном направлениях перегородками на секции, каждая из которых имеет группу высевающих аппаратов с дозирующими катушками желобчатого типа и устройство установки нормы высева изменением длины рабочей части катушек, при этом привод катушек высевающих аппаратов секций в каждом поперечном ряду независимый, позволяющий изменять цикличность и формирование парцелл с одновидовыми компонентами и их размер в направлении движения. Сущность полезной модели поясняется схемами. На фиг. 1 - схема комбинированной сеялки, вид сбоку, на фиг. 2 - то же, вид сверху, на фиг. 3 - структура мозаичного посева для четырех видов трав. Комбинированная сеялка содержит раму (не показана), бункер 1 для семян различных культур, высевающие аппараты 2, сошники 3 и загортачи 4, причем бункер 1 в продольном и поперечном направлениях разделен перегородками на секции 5, каждая из которых 3 81912012.04.30 имеет группу высевающих аппаратов 2 с дозирующими катушками 6 желобчатого типа,сообщающихся семянаправителями 8 и семяпроводами 9 с сошниками 3, устройство 7 установки нормы высева изменением длины рабочей части катушек 6, при этом привод катушек 6 высевающих аппаратов 2 секций 5 в каждом поперечном ряду позволяет регулировать цикличность формирования парцелл с одновидовыми компонентами и их размер в направлении движения. Сеялка работает следующим образом. Семена А, В, С, Д засыпают раздельно в секции 5 бункера 1 в соответствии с заданной структурой мозаичного посева из четырех культур (фиг. 3), и устройствами 7 изменением длины рабочей части катушек устанавливается для каждого из них норма высева в соответствии с агротребованиями (при высеве монокультур) или долей их в смеси (при высеве травосмесей). Во время работы сеялки семена А, В, С, Д из каждой секции 5 поперечного ряда катушками 6 высевающих аппаратов 2 подаются семянаправителями 8 в семяпроводы 9 и далее через сошники 3 в бороздки, закрываемые почвой загортачами 4. Таким образом, предлагаемая комбинированная сеялка позволяет формировать мозаичные посевы при строгом соблюдении соотношения компонентов, а также продольные параллельные чередующиеся полосы из рядков, что повышает продуктивность посевов. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
