Устройство для перегрузки полезного ископаемого на сопряжении очистного забоя с конвейерным штреком

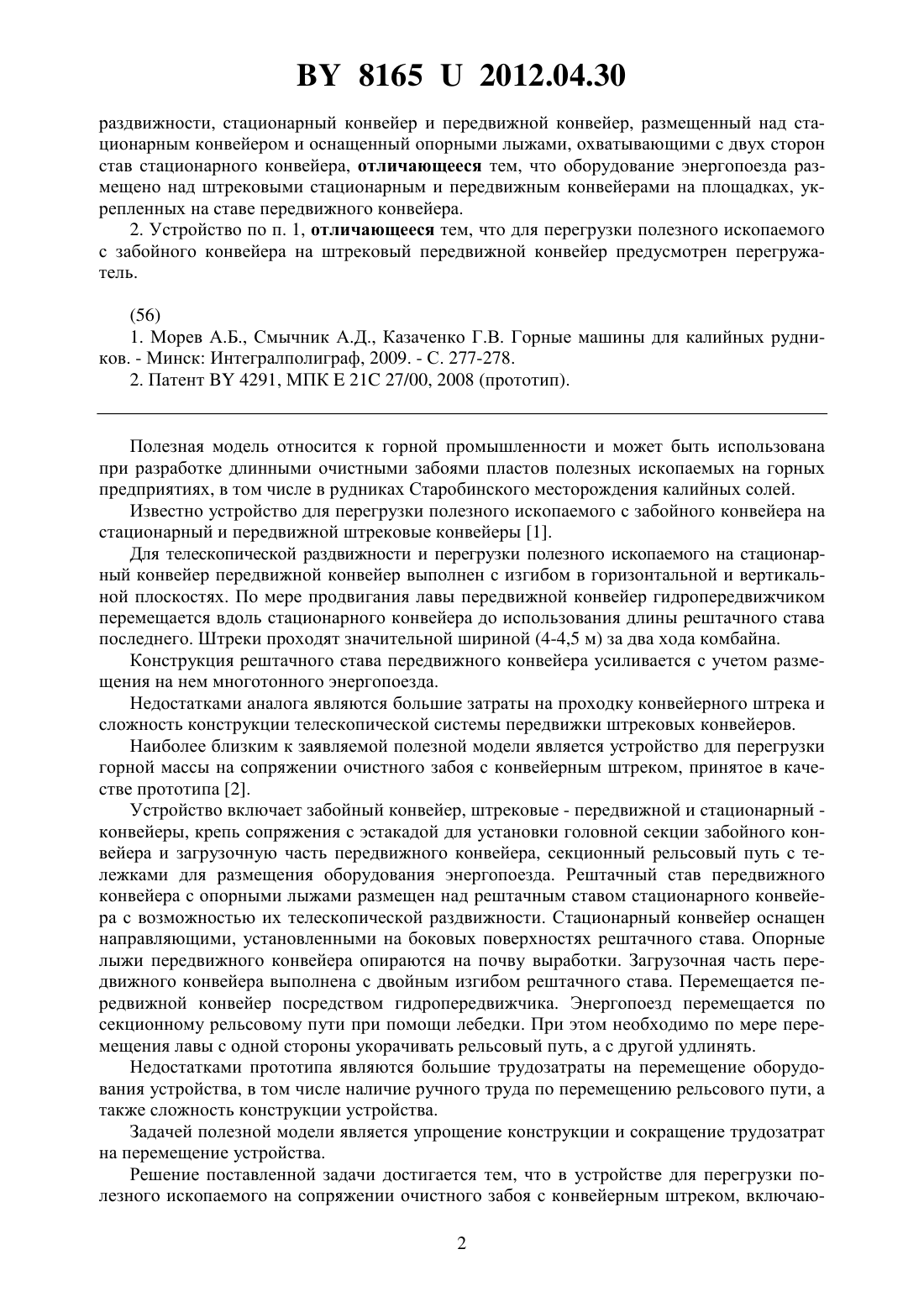

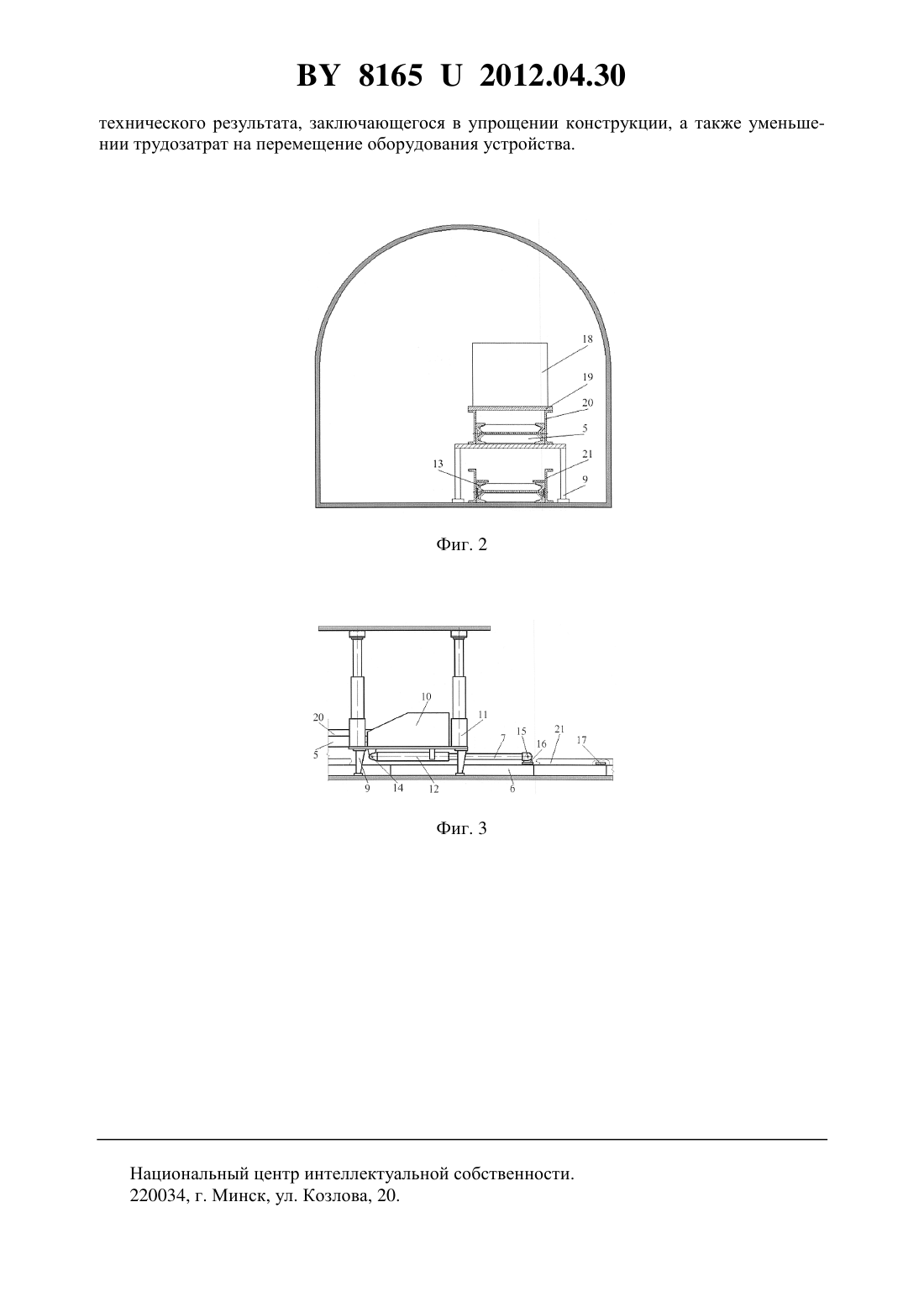

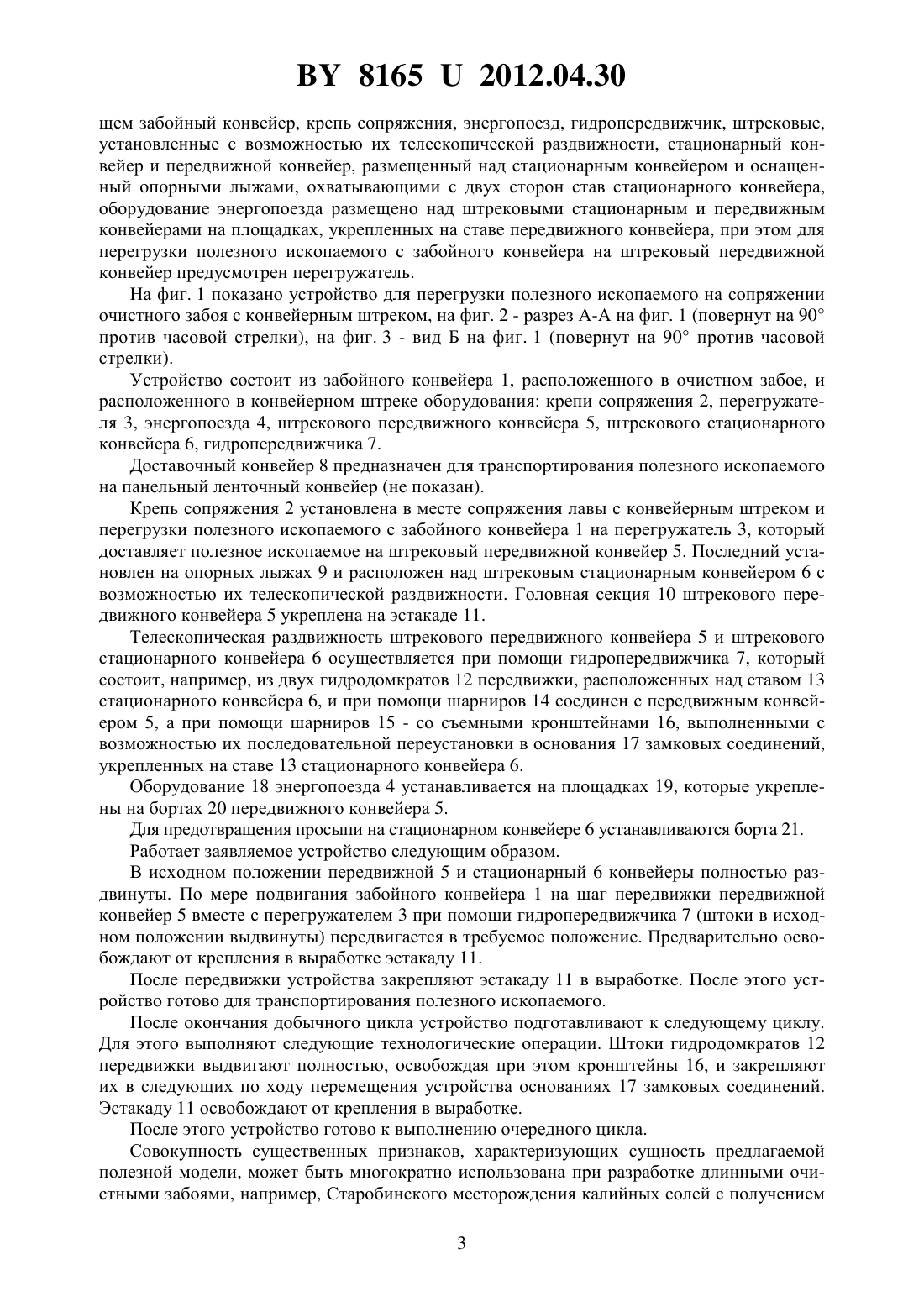

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ ПОЛЕЗНОГО ИСКОПАЕМОГО НА СОПРЯЖЕНИИ ОЧИСТНОГО ЗАБОЯ С КОНВЕЙЕРНЫМ ШТРЕКОМ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Смычник Анатолий Данилович Морев Аркадий Борисович Хлебко Антон Алексеевич(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) 1. Устройство для перегрузки полезного ископаемого на сопряжении очистного забоя с конвейерным штреком, включающее забойный конвейер, крепь сопряжения, энергопоезд, гидропередвижчик, штрековые, установленные с возможностью их телескопической 81652012.04.30 раздвижности, стационарный конвейер и передвижной конвейер, размещенный над стационарным конвейером и оснащенный опорными лыжами, охватывающими с двух сторон став стационарного конвейера, отличающееся тем, что оборудование энергопоезда размещено над штрековыми стационарным и передвижным конвейерами на площадках, укрепленных на ставе передвижного конвейера. 2. Устройство по п. 1, отличающееся тем, что для перегрузки полезного ископаемого с забойного конвейера на штрековый передвижной конвейер предусмотрен перегружатель.(56) 1. Морев А.Б., Смычник А.Д., Казаченко Г.В. Горные машины для калийных рудников. - Минск Интегралполиграф, 2009. - С. 277-278. 2. Патент 4291, МПК 21 27/00, 2008 (прототип). Полезная модель относится к горной промышленности и может быть использована при разработке длинными очистными забоями пластов полезных ископаемых на горных предприятиях, в том числе в рудниках Старобинского месторождения калийных солей. Известно устройство для перегрузки полезного ископаемого с забойного конвейера на стационарный и передвижной штрековые конвейеры 1. Для телескопической раздвижности и перегрузки полезного ископаемого на стационарный конвейер передвижной конвейер выполнен с изгибом в горизонтальной и вертикальной плоскостях. По мере продвигания лавы передвижной конвейер гидропередвижчиком перемещается вдоль стационарного конвейера до использования длины рештачного става последнего. Штреки проходят значительной шириной (4-4,5 м) за два хода комбайна. Конструкция рештачного става передвижного конвейера усиливается с учетом размещения на нем многотонного энергопоезда. Недостатками аналога являются большие затраты на проходку конвейерного штрека и сложность конструкции телескопической системы передвижки штрековых конвейеров. Наиболее близким к заявляемой полезной модели является устройство для перегрузки горной массы на сопряжении очистного забоя с конвейерным штреком, принятое в качестве прототипа 2. Устройство включает забойный конвейер, штрековые - передвижной и стационарный конвейеры, крепь сопряжения с эстакадой для установки головной секции забойного конвейера и загрузочную часть передвижного конвейера, секционный рельсовый путь с тележками для размещения оборудования энергопоезда. Рештачный став передвижного конвейера с опорными лыжами размещен над рештачным ставом стационарного конвейера с возможностью их телескопической раздвижности. Стационарный конвейер оснащен направляющими, установленными на боковых поверхностях рештачного става. Опорные лыжи передвижного конвейера опираются на почву выработки. Загрузочная часть передвижного конвейера выполнена с двойным изгибом рештачного става. Перемещается передвижной конвейер посредством гидропередвижчика. Энергопоезд перемещается по секционному рельсовому пути при помощи лебедки. При этом необходимо по мере перемещения лавы с одной стороны укорачивать рельсовый путь, а с другой удлинять. Недостатками прототипа являются большие трудозатраты на перемещение оборудования устройства, в том числе наличие ручного труда по перемещению рельсового пути, а также сложность конструкции устройства. Задачей полезной модели является упрощение конструкции и сокращение трудозатрат на перемещение устройства. Решение поставленной задачи достигается тем, что в устройстве для перегрузки полезного ископаемого на сопряжении очистного забоя с конвейерным штреком, включаю 2 81652012.04.30 щем забойный конвейер, крепь сопряжения, энергопоезд, гидропередвижчик, штрековые,установленные с возможностью их телескопической раздвижности, стационарный конвейер и передвижной конвейер, размещенный над стационарным конвейером и оснащенный опорными лыжами, охватывающими с двух сторон став стационарного конвейера,оборудование энергопоезда размещено над штрековыми стационарным и передвижным конвейерами на площадках, укрепленных на ставе передвижного конвейера, при этом для перегрузки полезного ископаемого с забойного конвейера на штрековый передвижной конвейер предусмотрен перегружатель. На фиг. 1 показано устройство для перегрузки полезного ископаемого на сопряжении очистного забоя с конвейерным штреком, на фиг. 2 - разрез А-А на фиг. 1 (повернут на 90 против часовой стрелки), на фиг. 3 - вид Б на фиг. 1 (повернут на 90 против часовой стрелки). Устройство состоит из забойного конвейера 1, расположенного в очистном забое, и расположенного в конвейерном штреке оборудования крепи сопряжения 2, перегружателя 3, энергопоезда 4, штрекового передвижного конвейера 5, штрекового стационарного конвейера 6, гидропередвижчика 7. Доставочный конвейер 8 предназначен для транспортирования полезного ископаемого на панельный ленточный конвейер (не показан). Крепь сопряжения 2 установлена в месте сопряжения лавы с конвейерным штреком и перегрузки полезного ископаемого с забойного конвейера 1 на перегружатель 3, который доставляет полезное ископаемое на штрековый передвижной конвейер 5. Последний установлен на опорных лыжах 9 и расположен над штрековым стационарным конвейером 6 с возможностью их телескопической раздвижности. Головная секция 10 штрекового передвижного конвейера 5 укреплена на эстакаде 11. Телескопическая раздвижность штрекового передвижного конвейера 5 и штрекового стационарного конвейера 6 осуществляется при помощи гидропередвижчика 7, который состоит, например, из двух гидродомкратов 12 передвижки, расположенных над ставом 13 стационарного конвейера 6, и при помощи шарниров 14 соединен с передвижным конвейером 5, а при помощи шарниров 15 - со съемными кронштейнами 16, выполненными с возможностью их последовательной переустановки в основания 17 замковых соединений,укрепленных на ставе 13 стационарного конвейера 6. Оборудование 18 энергопоезда 4 устанавливается на площадках 19, которые укреплены на бортах 20 передвижного конвейера 5. Для предотвращения просыпи на стационарном конвейере 6 устанавливаются борта 21. Работает заявляемое устройство следующим образом. В исходном положении передвижной 5 и стационарный 6 конвейеры полностью раздвинуты. По мере подвигания забойного конвейера 1 на шаг передвижки передвижной конвейер 5 вместе с перегружателем 3 при помощи гидропередвижчика 7 (штоки в исходном положении выдвинуты) передвигается в требуемое положение. Предварительно освобождают от крепления в выработке эстакаду 11. После передвижки устройства закрепляют эстакаду 11 в выработке. После этого устройство готово для транспортирования полезного ископаемого. После окончания добычного цикла устройство подготавливают к следующему циклу. Для этого выполняют следующие технологические операции. Штоки гидродомкратов 12 передвижки выдвигают полностью, освобождая при этом кронштейны 16, и закрепляют их в следующих по ходу перемещения устройства основаниях 17 замковых соединений. Эстакаду 11 освобождают от крепления в выработке. После этого устройство готово к выполнению очередного цикла. Совокупность существенных признаков, характеризующих сущность предлагаемой полезной модели, может быть многократно использована при разработке длинными очистными забоями, например, Старобинского месторождения калийных солей с получением 3 81652012.04.30 технического результата, заключающегося в упрощении конструкции, а также уменьшении трудозатрат на перемещение оборудования устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
