Система для защиты от подделок

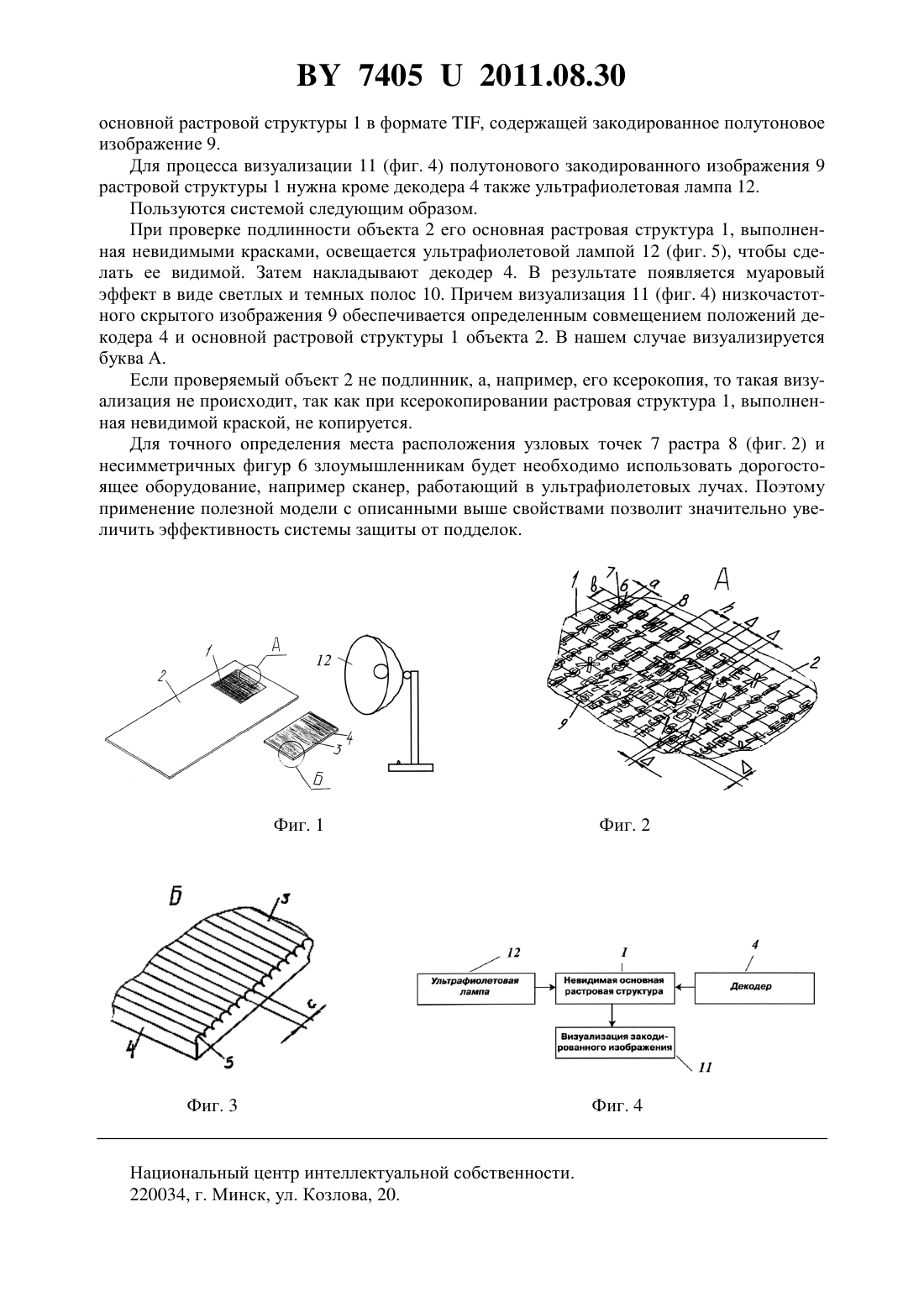

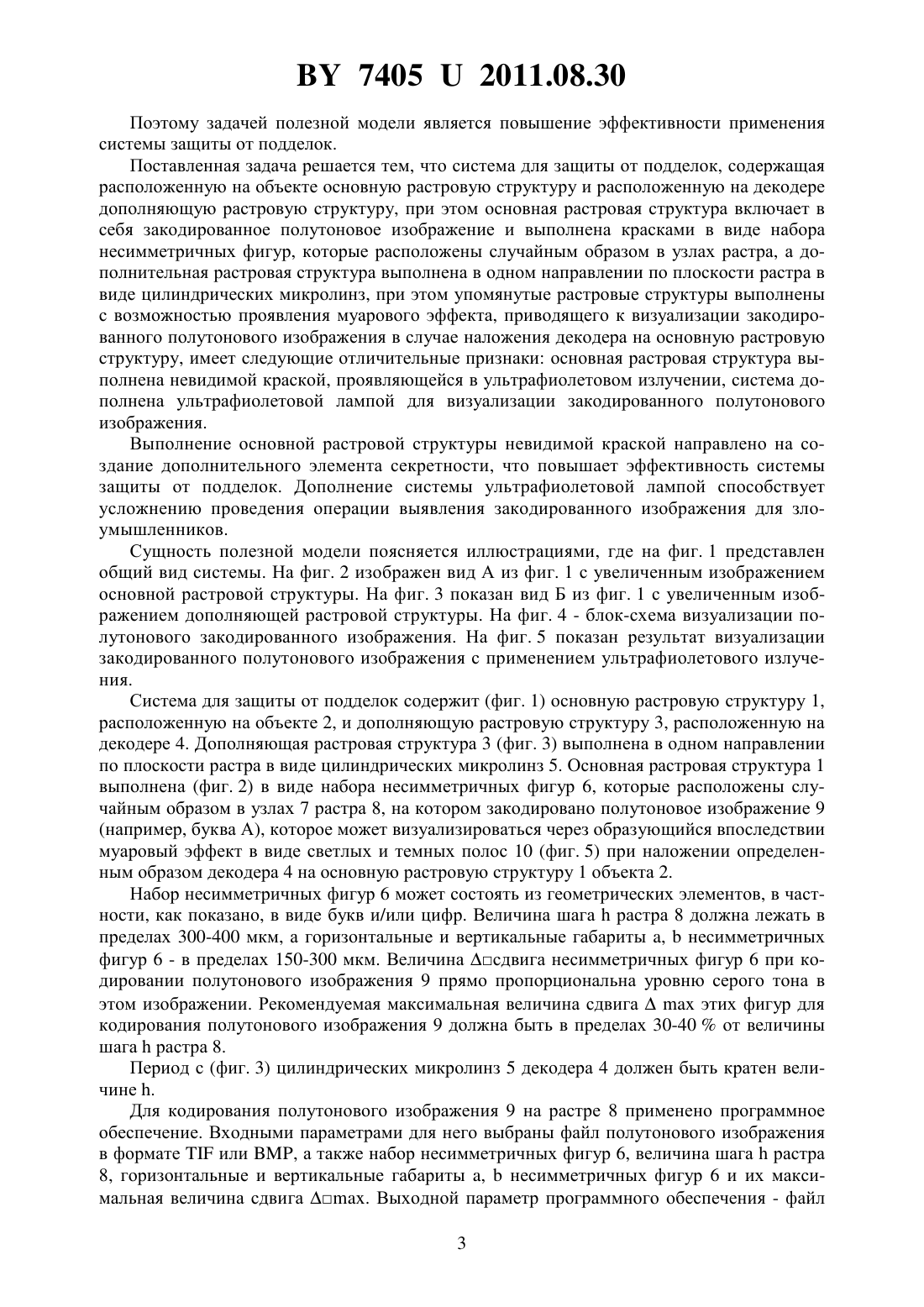

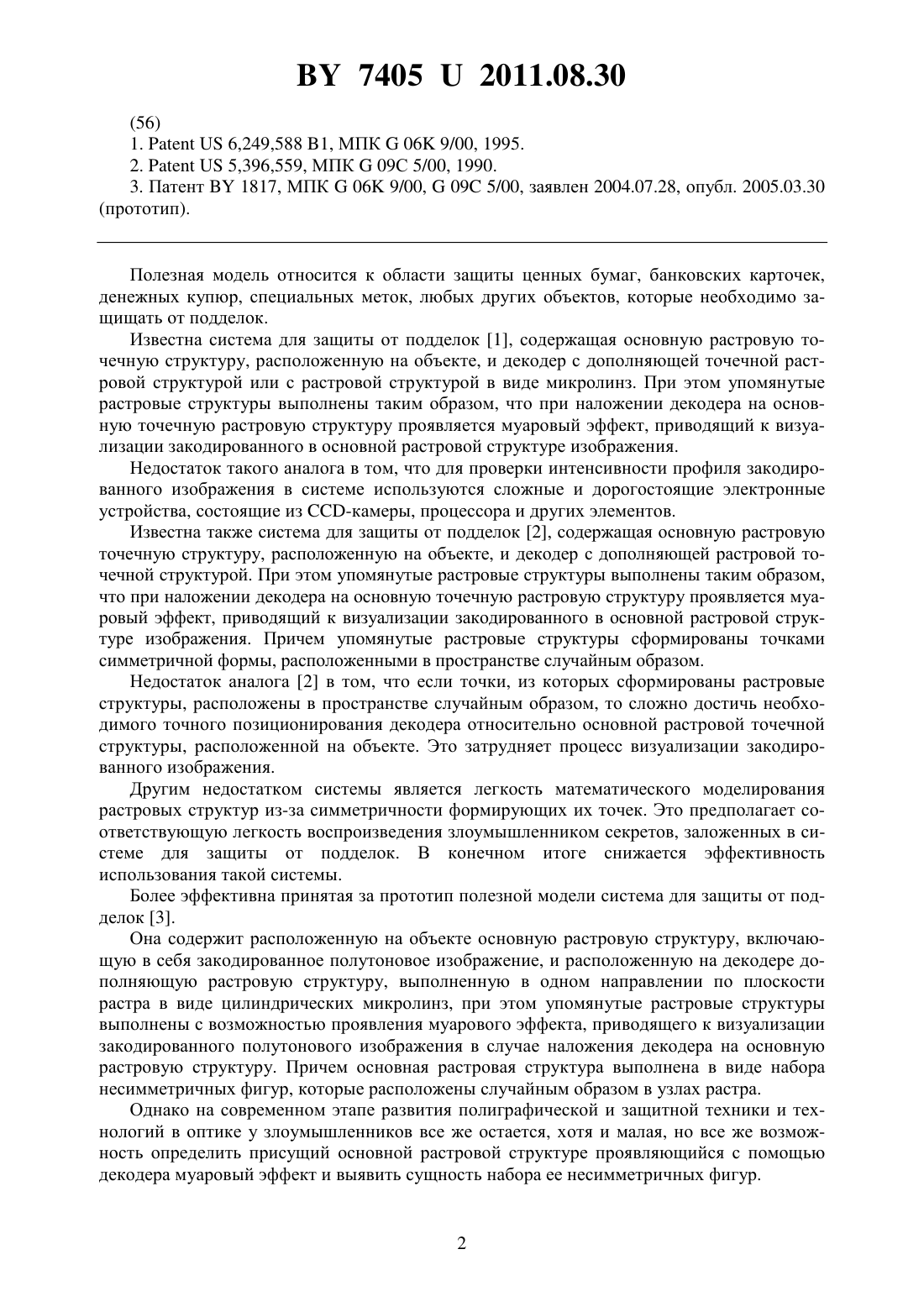

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ДЛЯ ЗАЩИТЫ ОТ ПОДДЕЛОК(71) Заявитель Республиканское научно-техническое унитарное предприятие Криптотех департамента государственных знаков Министерства финансов Республики Беларусь(72) Авторы Гореленко Александр Яковлевич Сильванович Николай Иванович Хомич Людмила Михайловна Гончаренко Юлия Геральдовна(73) Патентообладатель Республиканское научно-техническое унитарное предприятие Криптотех департамента государственных знаков Министерства финансов Республики Беларусь(57) Система для защиты от подделок, содержащая расположенную на объекте основную растровую структуру и расположенную на декодере дополняющую растровую структуру,при этом основная растровая структура включает в себя закодированное полутоновое изображение и выполнена красками в виде набора несимметричных фигур, которые расположены случайным образом в узлах растра, а дополнительная растровая структура выполнена в одном направлении по плоскости растра в виде цилиндрических микролинз,при этом упомянутые растровые структуры выполнены с возможностью проявления муарового эффекта, приводящего к визуализации закодированного полутонового изображения в случае наложения декодера на основную растровую структуру, отличающаяся тем,что основная растровая структура выполнена невидимой краской, проявляющейся в ультрафиолетовом излучении, и система дополнена ультрафиолетовой лампой для визуализации закодированного полутонового изображения.(прототип). Полезная модель относится к области защиты ценных бумаг, банковских карточек,денежных купюр, специальных меток, любых других объектов, которые необходимо защищать от подделок. Известна система для защиты от подделок 1, содержащая основную растровую точечную структуру, расположенную на объекте, и декодер с дополняющей точечной растровой структурой или с растровой структурой в виде микролинз. При этом упомянутые растровые структуры выполнены таким образом, что при наложении декодера на основную точечную растровую структуру проявляется муаровый эффект, приводящий к визуализации закодированного в основной растровой структуре изображения. Недостаток такого аналога в том, что для проверки интенсивности профиля закодированного изображения в системе используются сложные и дорогостоящие электронные устройства, состоящие из -камеры, процессора и других элементов. Известна также система для защиты от подделок 2, содержащая основную растровую точечную структуру, расположенную на объекте, и декодер с дополняющей растровой точечной структурой. При этом упомянутые растровые структуры выполнены таким образом,что при наложении декодера на основную точечную растровую структуру проявляется муаровый эффект, приводящий к визуализации закодированного в основной растровой структуре изображения. Причем упомянутые растровые структуры сформированы точками симметричной формы, расположенными в пространстве случайным образом. Недостаток аналога 2 в том, что если точки, из которых сформированы растровые структуры, расположены в пространстве случайным образом, то сложно достичь необходимого точного позиционирования декодера относительно основной растровой точечной структуры, расположенной на объекте. Это затрудняет процесс визуализации закодированного изображения. Другим недостатком системы является легкость математического моделирования растровых структур из-за симметричности формирующих их точек. Это предполагает соответствующую легкость воспроизведения злоумышленником секретов, заложенных в системе для защиты от подделок. В конечном итоге снижается эффективность использования такой системы. Более эффективна принятая за прототип полезной модели система для защиты от подделок 3. Она содержит расположенную на объекте основную растровую структуру, включающую в себя закодированное полутоновое изображение, и расположенную на декодере дополняющую растровую структуру, выполненную в одном направлении по плоскости растра в виде цилиндрических микролинз, при этом упомянутые растровые структуры выполнены с возможностью проявления муарового эффекта, приводящего к визуализации закодированного полутонового изображения в случае наложения декодера на основную растровую структуру. Причем основная растровая структура выполнена в виде набора несимметричных фигур, которые расположены случайным образом в узлах растра. Однако на современном этапе развития полиграфической и защитной техники и технологий в оптике у злоумышленников все же остается, хотя и малая, но все же возможность определить присущий основной растровой структуре проявляющийся с помощью декодера муаровый эффект и выявить сущность набора ее несимметричных фигур. 74052011.08.30 Поэтому задачей полезной модели является повышение эффективности применения системы защиты от подделок. Поставленная задача решается тем, что система для защиты от подделок, содержащая расположенную на объекте основную растровую структуру и расположенную на декодере дополняющую растровую структуру, при этом основная растровая структура включает в себя закодированное полутоновое изображение и выполнена красками в виде набора несимметричных фигур, которые расположены случайным образом в узлах растра, а дополнительная растровая структура выполнена в одном направлении по плоскости растра в виде цилиндрических микролинз, при этом упомянутые растровые структуры выполнены с возможностью проявления муарового эффекта, приводящего к визуализации закодированного полутонового изображения в случае наложения декодера на основную растровую структуру, имеет следующие отличительные признаки основная растровая структура выполнена невидимой краской, проявляющейся в ультрафиолетовом излучении, система дополнена ультрафиолетовой лампой для визуализации закодированного полутонового изображения. Выполнение основной растровой структуры невидимой краской направлено на создание дополнительного элемента секретности, что повышает эффективность системы защиты от подделок. Дополнение системы ультрафиолетовой лампой способствует усложнению проведения операции выявления закодированного изображения для злоумышленников. Сущность полезной модели поясняется иллюстрациями, где на фиг. 1 представлен общий вид системы. На фиг. 2 изображен вид А из фиг. 1 с увеличенным изображением основной растровой структуры. На фиг. 3 показан вид Б из фиг. 1 с увеличенным изображением дополняющей растровой структуры. На фиг. 4 - блок-схема визуализации полутонового закодированного изображения. На фиг. 5 показан результат визуализации закодированного полутонового изображения с применением ультрафиолетового излучения. Система для защиты от подделок содержит (фиг. 1) основную растровую структуру 1,расположенную на объекте 2, и дополняющую растровую структуру 3, расположенную на декодере 4. Дополняющая растровая структура 3 (фиг. 3) выполнена в одном направлении по плоскости растра в виде цилиндрических микролинз 5. Основная растровая структура 1 выполнена (фиг. 2) в виде набора несимметричных фигур 6, которые расположены случайным образом в узлах 7 растра 8, на котором закодировано полутоновое изображение 9(например, буква А), которое может визуализироваться через образующийся впоследствии муаровый эффект в виде светлых и темных полос 10 (фиг. 5) при наложении определенным образом декодера 4 на основную растровую структуру 1 объекта 2. Набор несимметричных фигур 6 может состоять из геометрических элементов, в частности, как показано, в виде букв и/или цифр. Величина шагарастра 8 должна лежать в пределах 300-400 мкм, а горизонтальные и вертикальные габариты ,несимметричных фигур 6 - в пределах 150-300 мкм. Величина сдвига несимметричных фигур 6 при кодировании полутонового изображения 9 прямо пропорциональна уровню серого тона в этом изображении. Рекомендуемая максимальная величина сдвигаэтих фигур для кодирования полутонового изображения 9 должна быть в пределах 30-40 от величины шагарастра 8. Период с (фиг. 3) цилиндрических микролинз 5 декодера 4 должен быть кратен величине . Для кодирования полутонового изображения 9 на растре 8 применено программное обеспечение. Входными параметрами для него выбраны файл полутонового изображения в форматеили , а также набор несимметричных фигур 6, величина шагарастра 8, горизонтальные и вертикальные габариты ,несимметричных фигур 6 и их максимальная величина сдвига . Выходной параметр программного обеспечения - файл 3 74052011.08.30 основной растровой структуры 1 в формате , содержащей закодированное полутоновое изображение 9. Для процесса визуализации 11 (фиг. 4) полутонового закодированного изображения 9 растровой структуры 1 нужна кроме декодера 4 также ультрафиолетовая лампа 12. Пользуются системой следующим образом. При проверке подлинности объекта 2 его основная растровая структура 1, выполненная невидимыми красками, освещается ультрафиолетовой лампой 12 (фиг. 5), чтобы сделать ее видимой. Затем накладывают декодер 4. В результате появляется муаровый эффект в виде светлых и темных полос 10. Причем визуализация 11 (фиг. 4) низкочастотного скрытого изображения 9 обеспечивается определенным совмещением положений декодера 4 и основной растровой структуры 1 объекта 2. В нашем случае визуализируется буква А. Если проверяемый объект 2 не подлинник, а, например, его ксерокопия, то такая визуализация не происходит, так как при ксерокопировании растровая структура 1, выполненная невидимой краской, не копируется. Для точного определения места расположения узловых точек 7 растра 8 (фиг. 2) и несимметричных фигур 6 злоумышленникам будет необходимо использовать дорогостоящее оборудование, например сканер, работающий в ультрафиолетовых лучах. Поэтому применение полезной модели с описанными выше свойствами позволит значительно увеличить эффективность системы защиты от подделок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
