Кормушка пчелиная

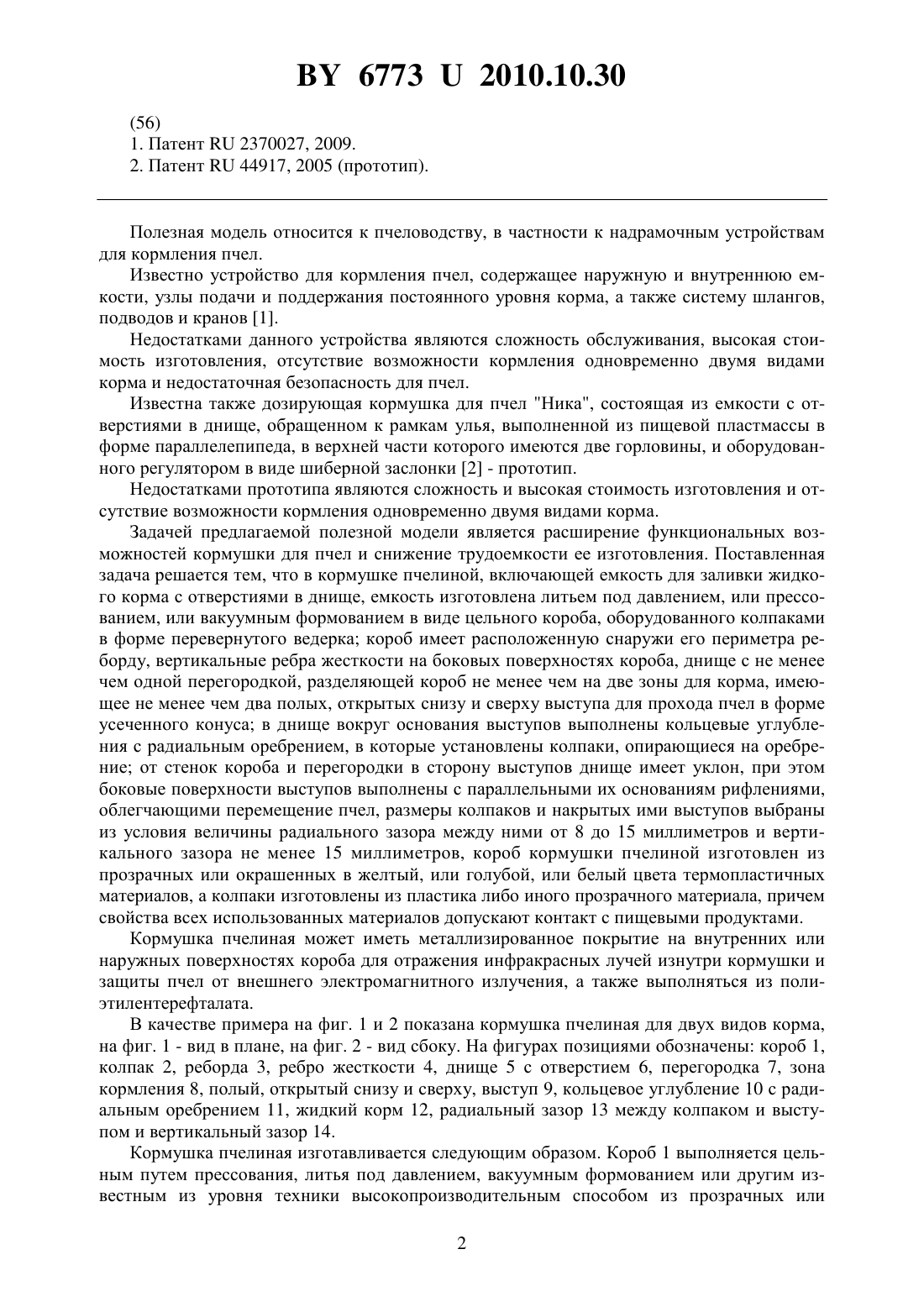

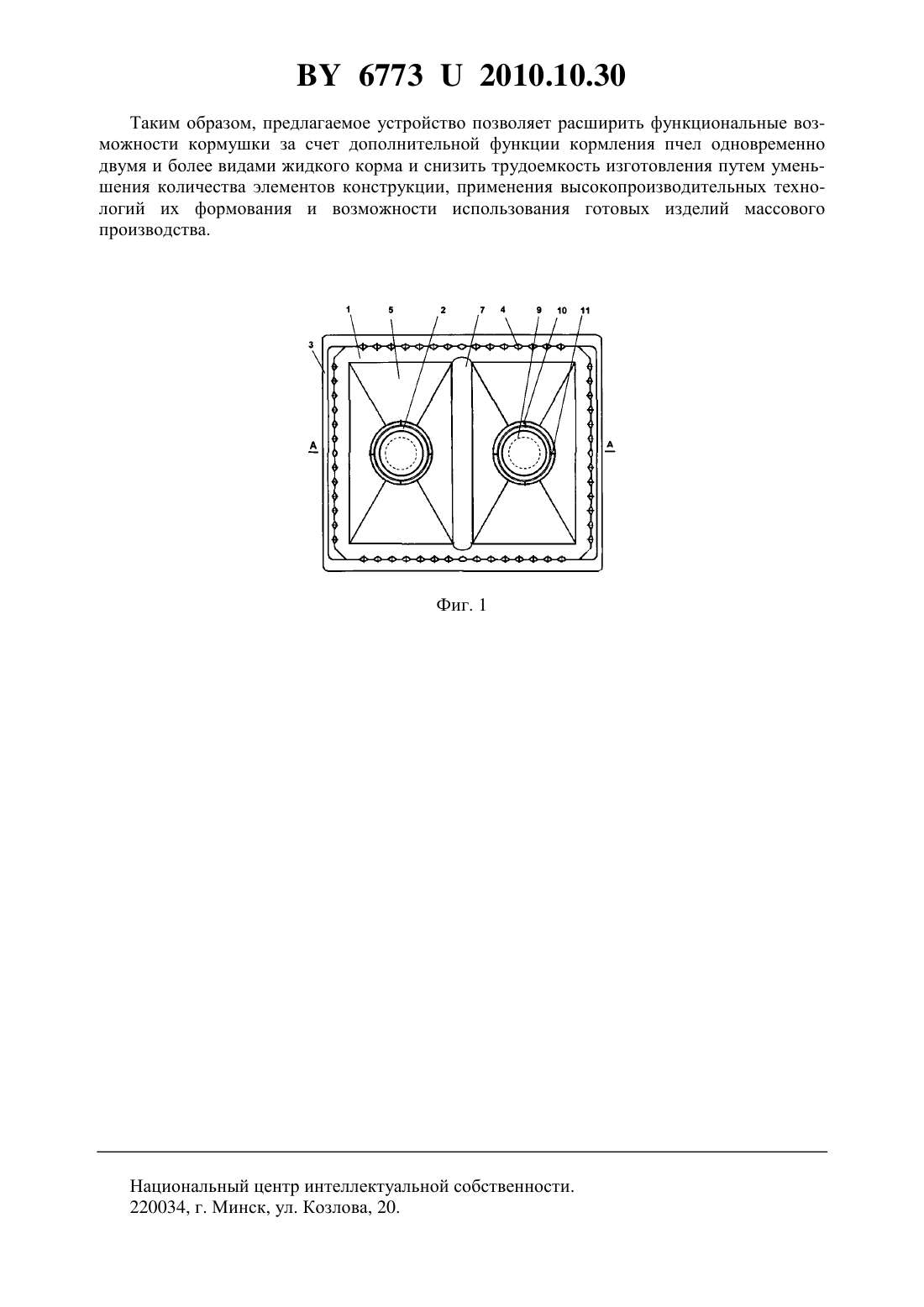

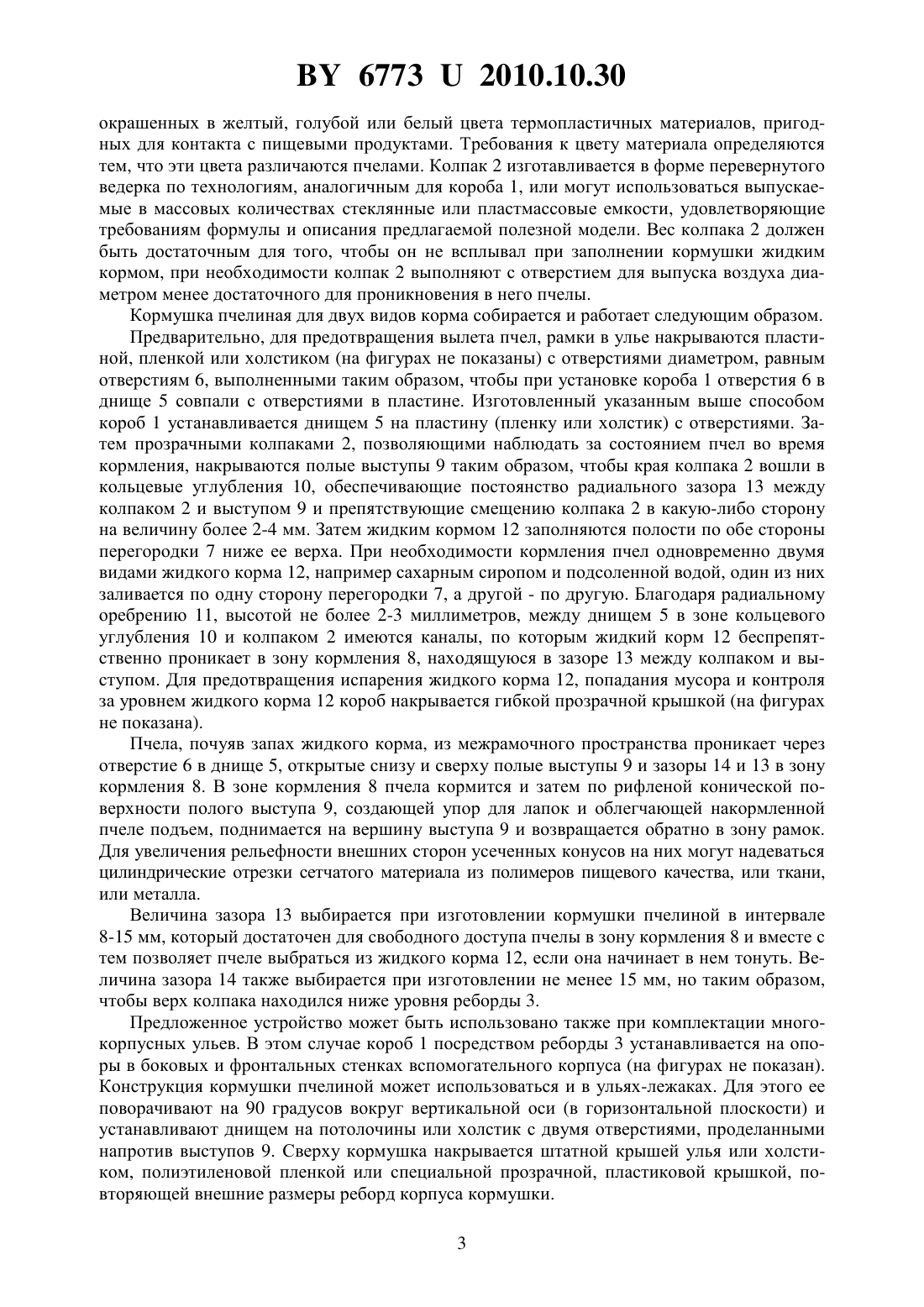

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Василенко Александр Арсеньевич(72) Автор Василенко Александр Арсеньевич(73) Патентообладатель Василенко Александр Арсеньевич(57) 1. Кормушка пчелиная, включающая емкость для заливки жидкого корма с отверстиями в днище, отличающаяся тем, что емкость изготовлена литьем под давлением или прессованием, или вакуумным формованием в виде цельного короба, оборудованного колпаками в форме перевернутого ведерка короб имеет расположенную снаружи его периметра реборду, вертикальные ребра жесткости на боковых поверхностях короба, днище с не менее чем одной перегородкой, разделяющей короб не менее чем на две зоны для корма, имеющее не менее чем два полых, открытых снизу и сверху выступа для прохода пчел в форме усеченного конуса в днище вокруг основания выступов выполнены кольцевые углубления с радиальным оребрением, в которые установлены колпаки, опирающиеся на оребрение от стенок короба и перегородки в сторону выступов днище имеет уклон,при этом боковые поверхности выступов выполнены с параллельными их основаниям рифлениями, облегчающими перемещение пчел для увеличения рельефности внешних сторон усеченных конусов на них надеты цилиндрические отрезки сетчатого материала из полимеров пищевого качества или ткани, или металла размеры колпаков и накрытых ими выступов выбраны из условия величины радиального зазора между ними от 8 до 15 миллиметров и вертикального зазора не менее 15 миллиметров, короб кормушки пчелиной изготовлен из прозрачных или окрашенных в желтый или голубой или белый цвета термопластичных материалов, а колпаки изготовлены из пластика либо иного прозрачного материала, причем свойства всех использованных материалов допускают контакт с пищевыми продуктами. 2. Устройство по п. 1, отличающееся тем, что внутренние или наружные поверхности короба имеют металлизированное покрытие. 3. Устройство по п. 1, отличающееся тем, что в качестве материала элементов кормушки пчелиной использован полиэтилентерефталат.(56) 1. Патент 2370027, 2009. 2. Патент 44917, 2005 (прототип). Полезная модель относится к пчеловодству, в частности к надрамочным устройствам для кормления пчел. Известно устройство для кормления пчел, содержащее наружную и внутреннюю емкости, узлы подачи и поддержания постоянного уровня корма, а также систему шлангов,подводов и кранов 1. Недостатками данного устройства являются сложность обслуживания, высокая стоимость изготовления, отсутствие возможности кормления одновременно двумя видами корма и недостаточная безопасность для пчел. Известна также дозирующая кормушка для пчел Ника, состоящая из емкости с отверстиями в днище, обращенном к рамкам улья, выполненной из пищевой пластмассы в форме параллелепипеда, в верхней части которого имеются две горловины, и оборудованного регулятором в виде шиберной заслонки 2 - прототип. Недостатками прототипа являются сложность и высокая стоимость изготовления и отсутствие возможности кормления одновременно двумя видами корма. Задачей предлагаемой полезной модели является расширение функциональных возможностей кормушки для пчел и снижение трудоемкости ее изготовления. Поставленная задача решается тем, что в кормушке пчелиной, включающей емкость для заливки жидкого корма с отверстиями в днище, емкость изготовлена литьем под давлением, или прессованием, или вакуумным формованием в виде цельного короба, оборудованного колпаками в форме перевернутого ведерка короб имеет расположенную снаружи его периметра реборду, вертикальные ребра жесткости на боковых поверхностях короба, днище с не менее чем одной перегородкой, разделяющей короб не менее чем на две зоны для корма, имеющее не менее чем два полых, открытых снизу и сверху выступа для прохода пчел в форме усеченного конуса в днище вокруг основания выступов выполнены кольцевые углубления с радиальным оребрением, в которые установлены колпаки, опирающиеся на оребрение от стенок короба и перегородки в сторону выступов днище имеет уклон, при этом боковые поверхности выступов выполнены с параллельными их основаниям рифлениями,облегчающими перемещение пчел, размеры колпаков и накрытых ими выступов выбраны из условия величины радиального зазора между ними от 8 до 15 миллиметров и вертикального зазора не менее 15 миллиметров, короб кормушки пчелиной изготовлен из прозрачных или окрашенных в желтый, или голубой, или белый цвета термопластичных материалов, а колпаки изготовлены из пластика либо иного прозрачного материала, причем свойства всех использованных материалов допускают контакт с пищевыми продуктами. Кормушка пчелиная может иметь металлизированное покрытие на внутренних или наружных поверхностях короба для отражения инфракрасных лучей изнутри кормушки и защиты пчел от внешнего электромагнитного излучения, а также выполняться из полиэтилентерефталата. В качестве примера на фиг. 1 и 2 показана кормушка пчелиная для двух видов корма,на фиг. 1 - вид в плане, на фиг. 2 - вид сбоку. На фигурах позициями обозначены короб 1,колпак 2, реборда 3, ребро жесткости 4, днище 5 с отверстием 6, перегородка 7, зона кормления 8, полый, открытый снизу и сверху, выступ 9, кольцевое углубление 10 с радиальным оребрением 11, жидкий корм 12, радиальный зазор 13 между колпаком и выступом и вертикальный зазор 14. Кормушка пчелиная изготавливается следующим образом. Короб 1 выполняется цельным путем прессования, литья под давлением, вакуумным формованием или другим известным из уровня техники высокопроизводительным способом из прозрачных или 2 67732010.10.30 окрашенных в желтый, голубой или белый цвета термопластичных материалов, пригодных для контакта с пищевыми продуктами. Требования к цвету материала определяются тем, что эти цвета различаются пчелами. Колпак 2 изготавливается в форме перевернутого ведерка по технологиям, аналогичным для короба 1, или могут использоваться выпускаемые в массовых количествах стеклянные или пластмассовые емкости, удовлетворяющие требованиям формулы и описания предлагаемой полезной модели. Вес колпака 2 должен быть достаточным для того, чтобы он не всплывал при заполнении кормушки жидким кормом, при необходимости колпак 2 выполняют с отверстием для выпуска воздуха диаметром менее достаточного для проникновения в него пчелы. Кормушка пчелиная для двух видов корма собирается и работает следующим образом. Предварительно, для предотвращения вылета пчел, рамки в улье накрываются пластиной, пленкой или холстиком (на фигурах не показаны) с отверстиями диаметром, равным отверстиям 6, выполненными таким образом, чтобы при установке короба 1 отверстия 6 в днище 5 совпали с отверстиями в пластине. Изготовленный указанным выше способом короб 1 устанавливается днищем 5 на пластину (пленку или холстик) с отверстиями. Затем прозрачными колпаками 2, позволяющими наблюдать за состоянием пчел во время кормления, накрываются полые выступы 9 таким образом, чтобы края колпака 2 вошли в кольцевые углубления 10, обеспечивающие постоянство радиального зазора 13 между колпаком 2 и выступом 9 и препятствующие смещению колпака 2 в какую-либо сторону на величину более 2-4 мм. Затем жидким кормом 12 заполняются полости по обе стороны перегородки 7 ниже ее верха. При необходимости кормления пчел одновременно двумя видами жидкого корма 12, например сахарным сиропом и подсоленной водой, один из них заливается по одну сторону перегородки 7, а другой - по другую. Благодаря радиальному оребрению 11, высотой не более 2-3 миллиметров, между днищем 5 в зоне кольцевого углубления 10 и колпаком 2 имеются каналы, по которым жидкий корм 12 беспрепятственно проникает в зону кормления 8, находящуюся в зазоре 13 между колпаком и выступом. Для предотвращения испарения жидкого корма 12, попадания мусора и контроля за уровнем жидкого корма 12 короб накрывается гибкой прозрачной крышкой (на фигурах не показана). Пчела, почуяв запах жидкого корма, из межрамочного пространства проникает через отверстие 6 в днище 5, открытые снизу и сверху полые выступы 9 и зазоры 14 и 13 в зону кормления 8. В зоне кормления 8 пчела кормится и затем по рифленой конической поверхности полого выступа 9, создающей упор для лапок и облегчающей накормленной пчеле подъем, поднимается на вершину выступа 9 и возвращается обратно в зону рамок. Для увеличения рельефности внешних сторон усеченных конусов на них могут надеваться цилиндрические отрезки сетчатого материала из полимеров пищевого качества, или ткани,или металла. Величина зазора 13 выбирается при изготовлении кормушки пчелиной в интервале 8-15 мм, который достаточен для свободного доступа пчелы в зону кормления 8 и вместе с тем позволяет пчеле выбраться из жидкого корма 12, если она начинает в нем тонуть. Величина зазора 14 также выбирается при изготовлении не менее 15 мм, но таким образом,чтобы верх колпака находился ниже уровня реборды 3. Предложенное устройство может быть использовано также при комплектации многокорпусных ульев. В этом случае короб 1 посредством реборды 3 устанавливается на опоры в боковых и фронтальных стенках вспомогательного корпуса (на фигурах не показан). Конструкция кормушки пчелиной может использоваться и в ульях-лежаках. Для этого ее поворачивают на 90 градусов вокруг вертикальной оси (в горизонтальной плоскости) и устанавливают днищем на потолочины или холстик с двумя отверстиями, проделанными напротив выступов 9. Сверху кормушка накрывается штатной крышей улья или холстиком, полиэтиленовой пленкой или специальной прозрачной, пластиковой крышкой, повторяющей внешние размеры реборд корпуса кормушки. 3 67732010.10.30 Таким образом, предлагаемое устройство позволяет расширить функциональные возможности кормушки за счет дополнительной функции кормления пчел одновременно двумя и более видами жидкого корма и снизить трудоемкость изготовления путем уменьшения количества элементов конструкции, применения высокопроизводительных технологий их формования и возможности использования готовых изделий массового производства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
