Установка смешения при производстве биотоплива и смеситель для нее

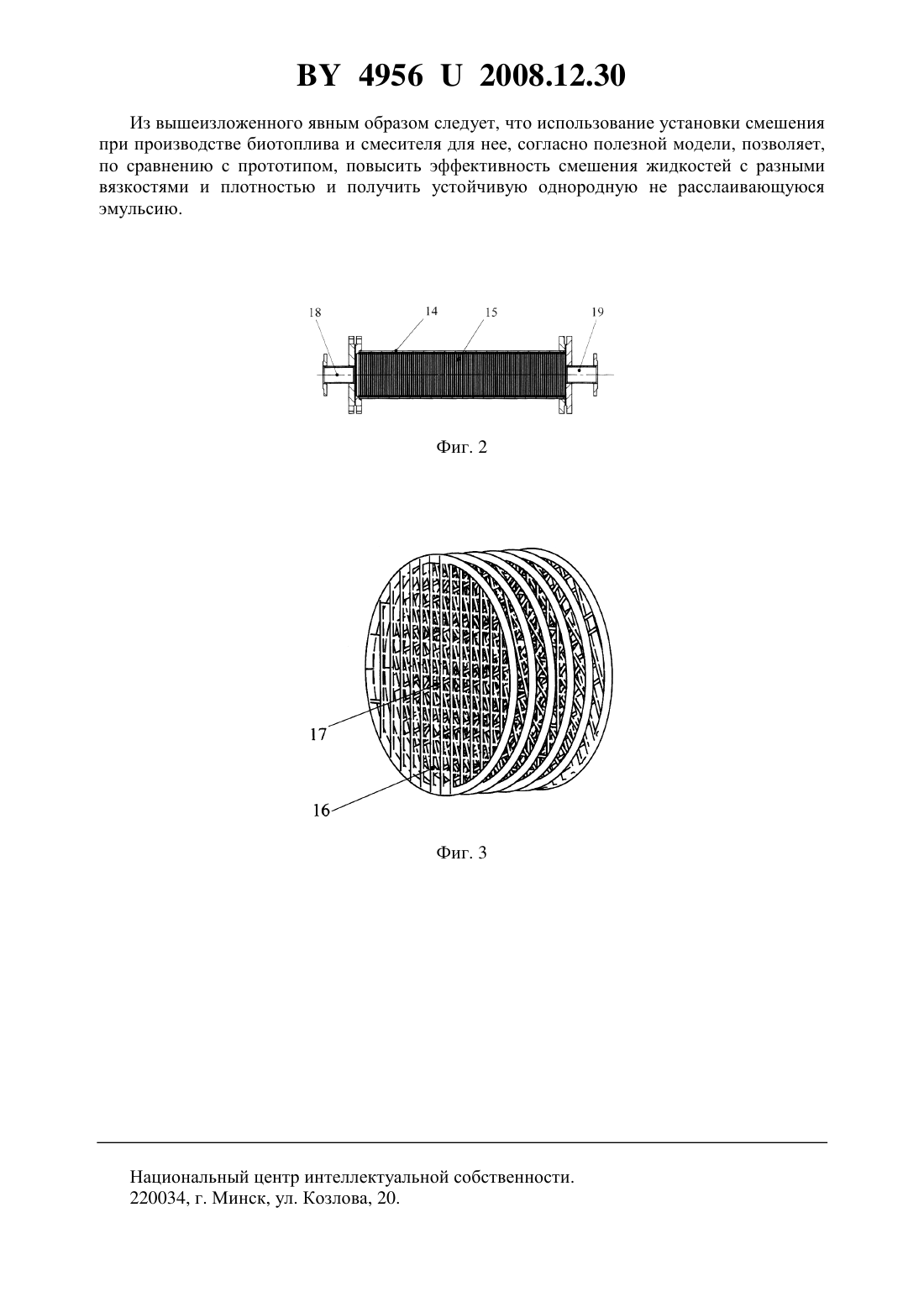

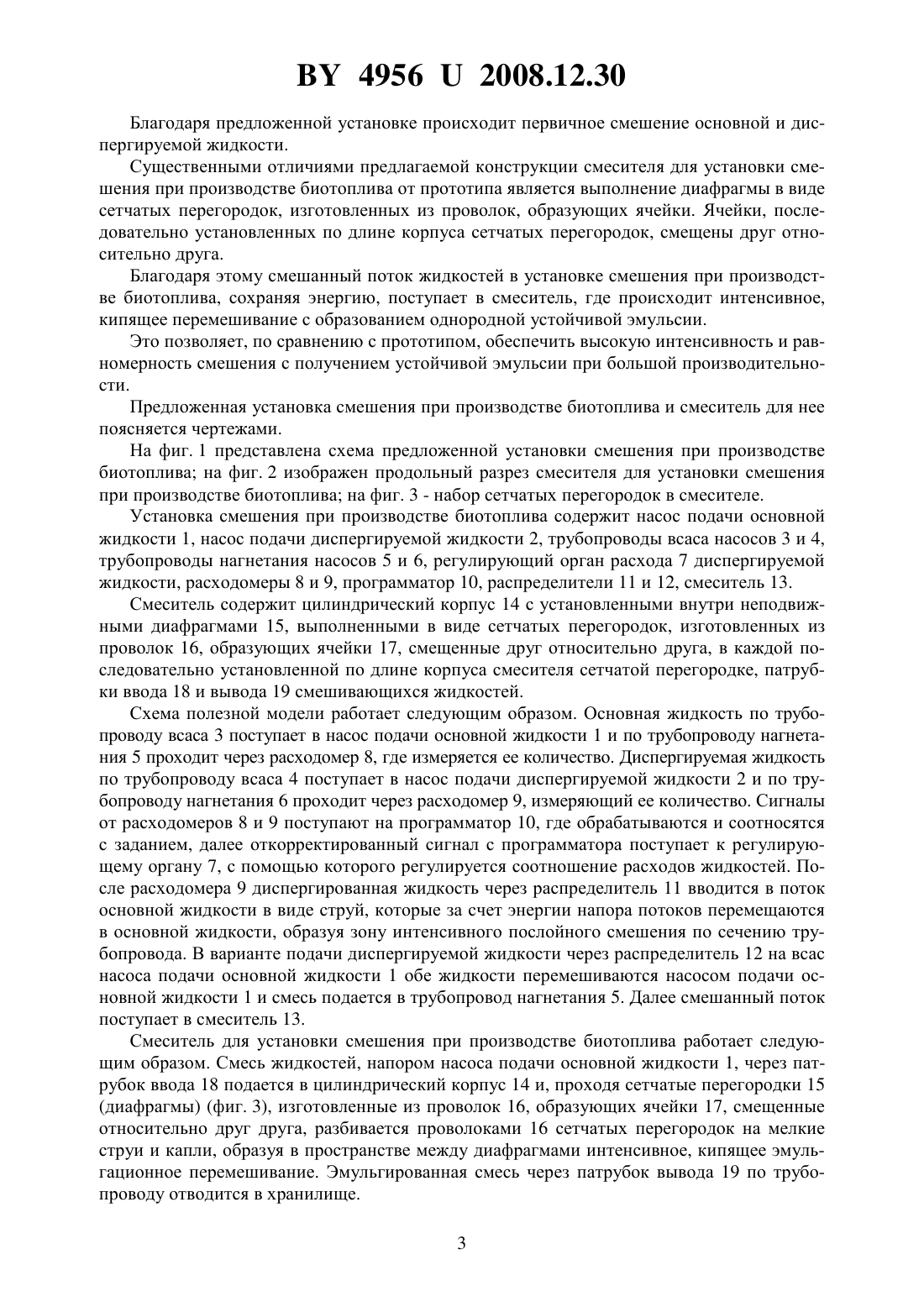

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА СМЕШЕНИЯ ПРИ ПРОИЗВОДСТВЕ БИОТОПЛИВА И СМЕСИТЕЛЬ ДЛЯ НЕЕ(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Агеев Вячеслав Васильевич Радевич Александр Михайлович Сиротин Андрей Вячеславович Юрша Иосиф Антонович Латушкина Инна Ивановна Турок Петр Иванович Жебрак Сергей Михайлович Ивашкевич Олег Анатольевич Симирский Владимир Викторович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) 1. Установка смешения при производстве биотоплива, включающая насос подачи основной жидкости, насос подачи диспергируемой жидкости, трубопроводы всаса и нагнетания насосов, регулирующий орган, расходомеры, программатор, распределители диспергируемой жидкости и смеситель, отличающаяся тем, что распределитель диспергируемой жидкости установлен на трубопроводе нагнетания основной жидкости после расходомера перед смесителем. 2. Установка смешения при производстве биотоплива по п. 1, отличающаяся тем, что дополнительно содержит распределитель диспергируемой жидкости, установленный на трубопроводе всаса насоса основной жидкости. 3. Смеситель для установки смешения при производстве биотоплива, включающий цилиндрический корпус с установленными внутри неподвижными диафрагмами, отличающийся тем, что диафрагмы выполнены в виде сетчатых перегородок, изготовленных из проволок, образующих ячейки, причем ячейки, последовательно установленных по длине корпуса сетчатых перегородок, смещены друг относительно друга.(56) 1.2179065, 2002. 2.2306447, 2006. 3. Романков П.Г., Курочкина М.И. и др. Процессы и аппараты химической промышленности. - Ленинград Химия, 1989. - С. 178. Полезная модель относится к установкам и устройствам для смешения потоков жидкостей и может быть использована в химической, пищевой, нефтехимической и других отраслях промышленности, в частности при производстве смесевого биотоплива. Известна установка смешения потоков жидкостей, включающая в себя подачу жидкостей в емкость и перемешивание в ней посредством размещенного в трубе перемешивающего устройства. Перемешивающее устройство выполнено в виде вертикального вала со шнеком на конце 1. Недостатком известной установки является низкая производительность и эффективность смешения жидкостей разной плотности и вязкости. Наиболее близкой предлагаемой установке смешения при производстве биотоплива является установка смешения и получения топливно-водной эмульсии для питания двигателей внутреннего сгорания, которая заключается в смешении топлива и воды в режиме всасывания штатным топливным насосом 2. Известны смесители потоков жидкостей, располагаемые в трубопроводах, так называемые поточные смесители. Смесители выполнены из неподвижных деталей в виде колец, винтов, перегородок, установленных в цилиндрическом корпусе 3. Недостатком известных смесителей является низкая производительность и неравномерность распределения вязкой жидкости в слоях другой менее вязкой жидкости и, тем самым, низкая эффективность смешения, а также затраты большого количества энергии на смешение, поэтому их применение целесообразно в случаях взаимной растворимости при низкой вязкости и одинаковой плотности компонентов смеси. Задачей полезной модели является обеспечение высокой эффективности перемешивания жидкостей и получение однородной устойчивой эмульсии. Поставленная задача решается в предлагаемой установке смешения при производстве биотоплива следующим образом. Установка смешения при производстве биотоплива включает в себя насос подачи основной жидкости, насос подачи диспергируемой жидкости, трубопроводы всаса и нагнетания насосов, регулирующий орган, расходомеры, программатор, распределители диспергируемой жидкости и смеситель. Согласно полезной модели, распределитель диспергируемой жидкости установлен на трубопроводе нагнетания основной жидкости после расходомера перед смесителем. Распределитель диспергируемой жидкости может быть установлен на трубопроводе всаса насоса основной жидкости. Поставленная задача полезной модели также решается благодаря предлагаемой конструкции смесителя для установки смешения при производстве биотоплива. Смеситель для установки смешения при производстве биотоплива включает цилиндрический корпус с установленными внутри неподвижными диафрагмами. Согласно полезной модели диафрагмы выполнены в виде сетчатых перегородок, изготовленных из проволок, образующих ячейки, причем ячейки, последовательно установленных по длине корпуса сетчатых перегородок, смещены друг относительно друга. Существенными отличиями предлагаемой полезной модели от прототипа является то,что распределитель диспергируемой жидкости установлен на трубопроводе нагнетания основной жидкости после расходомера перед смесителем или распределитель диспергируемой жидкости может быть установлен на трубопроводе всаса насоса основной жидкости. 2 49562008.12.30 Благодаря предложенной установке происходит первичное смешение основной и диспергируемой жидкости. Существенными отличиями предлагаемой конструкции смесителя для установки смешения при производстве биотоплива от прототипа является выполнение диафрагмы в виде сетчатых перегородок, изготовленных из проволок, образующих ячейки. Ячейки, последовательно установленных по длине корпуса сетчатых перегородок, смещены друг относительно друга. Благодаря этому смешанный поток жидкостей в установке смешения при производстве биотоплива, сохраняя энергию, поступает в смеситель, где происходит интенсивное,кипящее перемешивание с образованием однородной устойчивой эмульсии. Это позволяет, по сравнению с прототипом, обеспечить высокую интенсивность и равномерность смешения с получением устойчивой эмульсии при большой производительности. Предложенная установка смешения при производстве биотоплива и смеситель для нее поясняется чертежами. На фиг. 1 представлена схема предложенной установки смешения при производстве биотоплива на фиг. 2 изображен продольный разрез смесителя для установки смешения при производстве биотоплива на фиг. 3 - набор сетчатых перегородок в смесителе. Установка смешения при производстве биотоплива содержит насос подачи основной жидкости 1, насос подачи диспергируемой жидкости 2, трубопроводы всаса насосов 3 и 4,трубопроводы нагнетания насосов 5 и 6, регулирующий орган расхода 7 диспергируемой жидкости, расходомеры 8 и 9, программатор 10, распределители 11 и 12, смеситель 13. Смеситель содержит цилиндрический корпус 14 с установленными внутри неподвижными диафрагмами 15, выполненными в виде сетчатых перегородок, изготовленных из проволок 16, образующих ячейки 17, смещенные друг относительно друга, в каждой последовательно установленной по длине корпуса смесителя сетчатой перегородке, патрубки ввода 18 и вывода 19 смешивающихся жидкостей. Схема полезной модели работает следующим образом. Основная жидкость по трубопроводу всаса 3 поступает в насос подачи основной жидкости 1 и по трубопроводу нагнетания 5 проходит через расходомер 8, где измеряется ее количество. Диспергируемая жидкость по трубопроводу всаса 4 поступает в насос подачи диспергируемой жидкости 2 и по трубопроводу нагнетания 6 проходит через расходомер 9, измеряющий ее количество. Сигналы от расходомеров 8 и 9 поступают на программатор 10, где обрабатываются и соотносятся с заданием, далее откорректированный сигнал с программатора поступает к регулирующему органу 7, с помощью которого регулируется соотношение расходов жидкостей. После расходомера 9 диспергированная жидкость через распределитель 11 вводится в поток основной жидкости в виде струй, которые за счет энергии напора потоков перемещаются в основной жидкости, образуя зону интенсивного послойного смешения по сечению трубопровода. В варианте подачи диспергируемой жидкости через распределитель 12 на всас насоса подачи основной жидкости 1 обе жидкости перемешиваются насосом подачи основной жидкости 1 и смесь подается в трубопровод нагнетания 5. Далее смешанный поток поступает в смеситель 13. Смеситель для установки смешения при производстве биотоплива работает следующим образом. Смесь жидкостей, напором насоса подачи основной жидкости 1, через патрубок ввода 18 подается в цилиндрический корпус 14 и, проходя сетчатые перегородки 15(диафрагмы) (фиг. 3), изготовленные из проволок 16, образующих ячейки 17, смещенные относительно друг друга, разбивается проволоками 16 сетчатых перегородок на мелкие струи и капли, образуя в пространстве между диафрагмами интенсивное, кипящее эмульгационное перемешивание. Эмульгированная смесь через патрубок вывода 19 по трубопроводу отводится в хранилище. 3 49562008.12.30 Из вышеизложенного явным образом следует, что использование установки смешения при производстве биотоплива и смесителя для нее, согласно полезной модели, позволяет,по сравнению с прототипом, повысить эффективность смешения жидкостей с разными вязкостями и плотностью и получить устойчивую однородную не расслаивающуюся эмульсию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
