Доильный стакан

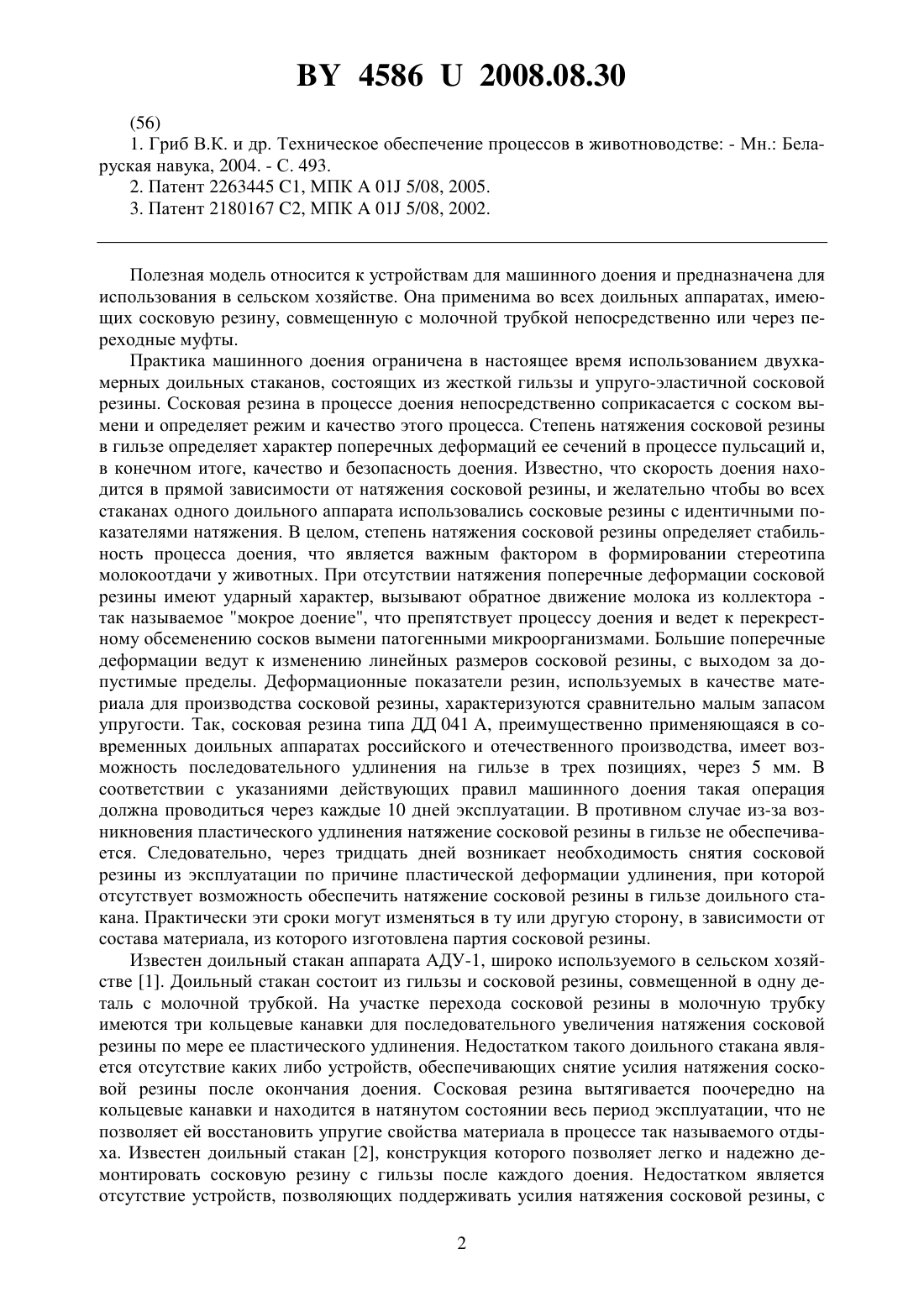

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Раицкий Георгий Евгеньевич Барановский Михаил Васильевич Бабарико Сергей Николаевич Сосин Игорь Петрович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Доильный стакан, содержащий гильзу, сосковую резину, устройство фиксации сосковой резины в состояниях натяжения и отдыха, отличающийся тем, что устройство фиксации сосковой резины содержит резьбу, закрепленную на гильзе, муфту резьбовую,втулку упорную, затвор и ползун, имеющие возможность линейного осевого перемещения относительно гильзы, а затвор, кроме того, имеет возможность вращения в плоскости нижнего обреза втулки упорной.(56) 1. Гриб В.К. и др. Техническое обеспечение процессов в животноводстве - Мн. Беларуская навука, 2004. - С. 493. 2. Патент 2263445 1, МПК 01 5/08, 2005. 3. Патент 2180167 2, МПК 01 5/08, 2002. Полезная модель относится к устройствам для машинного доения и предназначена для использования в сельском хозяйстве. Она применима во всех доильных аппаратах, имеющих сосковую резину, совмещенную с молочной трубкой непосредственно или через переходные муфты. Практика машинного доения ограничена в настоящее время использованием двухкамерных доильных стаканов, состоящих из жесткой гильзы и упруго-эластичной сосковой резины. Сосковая резина в процессе доения непосредственно соприкасается с соском вымени и определяет режим и качество этого процесса. Степень натяжения сосковой резины в гильзе определяет характер поперечных деформаций ее сечений в процессе пульсаций и,в конечном итоге, качество и безопасность доения. Известно, что скорость доения находится в прямой зависимости от натяжения сосковой резины, и желательно чтобы во всех стаканах одного доильного аппарата использовались сосковые резины с идентичными показателями натяжения. В целом, степень натяжения сосковой резины определяет стабильность процесса доения, что является важным фактором в формировании стереотипа молокоотдачи у животных. При отсутствии натяжения поперечные деформации сосковой резины имеют ударный характер, вызывают обратное движение молока из коллектора так называемое мокрое доение, что препятствует процессу доения и ведет к перекрестному обсеменению сосков вымени патогенными микроорганизмами. Большие поперечные деформации ведут к изменению линейных размеров сосковой резины, с выходом за допустимые пределы. Деформационные показатели резин, используемых в качестве материала для производства сосковой резины, характеризуются сравнительно малым запасом упругости. Так, сосковая резина типа ДД 041 А, преимущественно применяющаяся в современных доильных аппаратах российского и отечественного производства, имеет возможность последовательного удлинения на гильзе в трех позициях, через 5 мм. В соответствии с указаниями действующих правил машинного доения такая операция должна проводиться через каждые 10 дней эксплуатации. В противном случае из-за возникновения пластического удлинения натяжение сосковой резины в гильзе не обеспечивается. Следовательно, через тридцать дней возникает необходимость снятия сосковой резины из эксплуатации по причине пластической деформации удлинения, при которой отсутствует возможность обеспечить натяжение сосковой резины в гильзе доильного стакана. Практически эти сроки могут изменяться в ту или другую сторону, в зависимости от состава материала, из которого изготовлена партия сосковой резины. Известен доильный стакан аппарата АДУ-1, широко используемого в сельском хозяйстве 1. Доильный стакан состоит из гильзы и сосковой резины, совмещенной в одну деталь с молочной трубкой. На участке перехода сосковой резины в молочную трубку имеются три кольцевые канавки для последовательного увеличения натяжения сосковой резины по мере ее пластического удлинения. Недостатком такого доильного стакана является отсутствие каких либо устройств, обеспечивающих снятие усилия натяжения сосковой резины после окончания доения. Сосковая резина вытягивается поочередно на кольцевые канавки и находится в натянутом состоянии весь период эксплуатации, что не позволяет ей восстановить упругие свойства материала в процессе так называемого отдыха. Известен доильный стакан 2, конструкция которого позволяет легко и надежно демонтировать сосковую резину с гильзы после каждого доения. Недостатком является отсутствие устройств, позволяющих поддерживать усилия натяжения сосковой резины, с 2 45862008.08.30 учетом ее пластического удлинения. Кроме того, практическое использование результатов изобретения осложнено необходимостью разработки и производства сосковой резины специальной конструкции. Наиболее близким к заявляемому устройству по технической сущности является доильный стакан 3. Доильный стакан состоит из гильзы, сосковой резины, совмещенной с молочной трубкой, на которой имеются кольцевые канавки, для натяжения сосковой резины и устройства для натяжения сосковой резины перед доением и снятия натяжения после его окончания. Недостатком доильного стакана является недостаточная работоспособность конструкции при проведении операций натяжения и снятия натяжения сосковой резины. Кроме того, из практики использования сосковой резины известно, что частое приложение растягивающих усилий к молочной трубке ведет к ее разрыву. Заявленная полезная модель направлена на увеличение сроков эксплуатации сосковой резины. Сущность полезной модели заключается в следующем. Заявляемая полезная модель предназначена для увеличения сроков эксплуатации сосковой резины путем изменения конструкции и технологических возможностей доильного стакана. В доильный стакан,состоящий из гильзы и сосковой резины, вводится устройство фиксации сосковой резины,позволяющее произвести натяжение сосковой резины перед доением и снять это натяжение после окончания доения, не прилагая растягивающих усилий к молочной трубке. Расслабленная сосковая резина за время между дойками восстанавливает свои упругие качества и линейные размеры, это позволяет увеличить срок ее эксплуатации при гарантированном соблюдении требований нормативных документов в части обеспечения натяжения сосковой резины в гильзе доильного стакана в процессе доения. Сущность полезной модели поясняется фиг. 1, 2, 3, на которых соответственно изображен доильный стакан в продольном разрезе, вид снизу по Б и сечение по А-А. Доильный стакан содержит гильзу 1 с уплотнением 11, сосковую резину 2 с оголовком 16 и меткой 15, молочную трубку 3 с кольцевыми канавками 12 и меткой 15, муфту резьбовую 4, резьбу 5, втулку упорную 6 с прорезями 7, затвор 8 с ручками 13, ползун 9 с канавкой 10. Работа с доильным стаканом производится следующим образом. На резьбу 5 наворачивается муфта резьбовая 4 до крайнего верхнего положения. Сосковая резина 2 вставляется в гильзу 1. На ползун 9 устанавливается затвор 8 и втулка упорная 6. Ползун 9 монтируется на кольцевые канавки 12 молочной трубки 3. Ручки 13 затвора 8 выводят ее из прорезей 7 втулки упорной 6 и устанавливают их рядом, по ее нижнему обрезу. Сосковая резина натягивается тарированным грузом (на схеме не показан), вставляемым внутрь. Муфта резьбовая 4 по резьбе 5 опускается до контакта с втулкой упорной 6. В таком состоянии доильный стакан работает в процессе доения. После дойки оператор удерживает одной рукой гильзу 1, другой натягивает вниз ручки 13 затвора 8 и поворачивает затвор вокруг оси стакана до совмещения ручек 13 с прорезями 7 втулки упорной 6. Сосковая резина за счет упругости материала сокращается и находится в состоянии отдыха до следующей дойки. Канавка 10 используется для обнаружения жидкости в межстенном пространстве 14 доильного стакана. Таким образом контролируется целостность сосковой резины без демонтажа ее оголовка 16 с гильзы, как это делается обычно. Натяжение сосковой резины до рабочего состояния осуществляется в обратном порядке. Одной рукой оператор удерживает гильзу 1 стакана, другой нажимает на ручки 13 затвора 8 и с поворотом вокруг оси стакана выводит их на нижний обрез втулки упорной 6, рядом с прорезями 7. Контроль отсутствия скручивания сосковой резины в гильзе осуществляется метками 15, нанесенными на оголовке 16 сосковой резины и молочной трубке 3 в одной вертикальной плоскости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
