Механизированный комплекс для выемки калийных пластов с породным прослоем

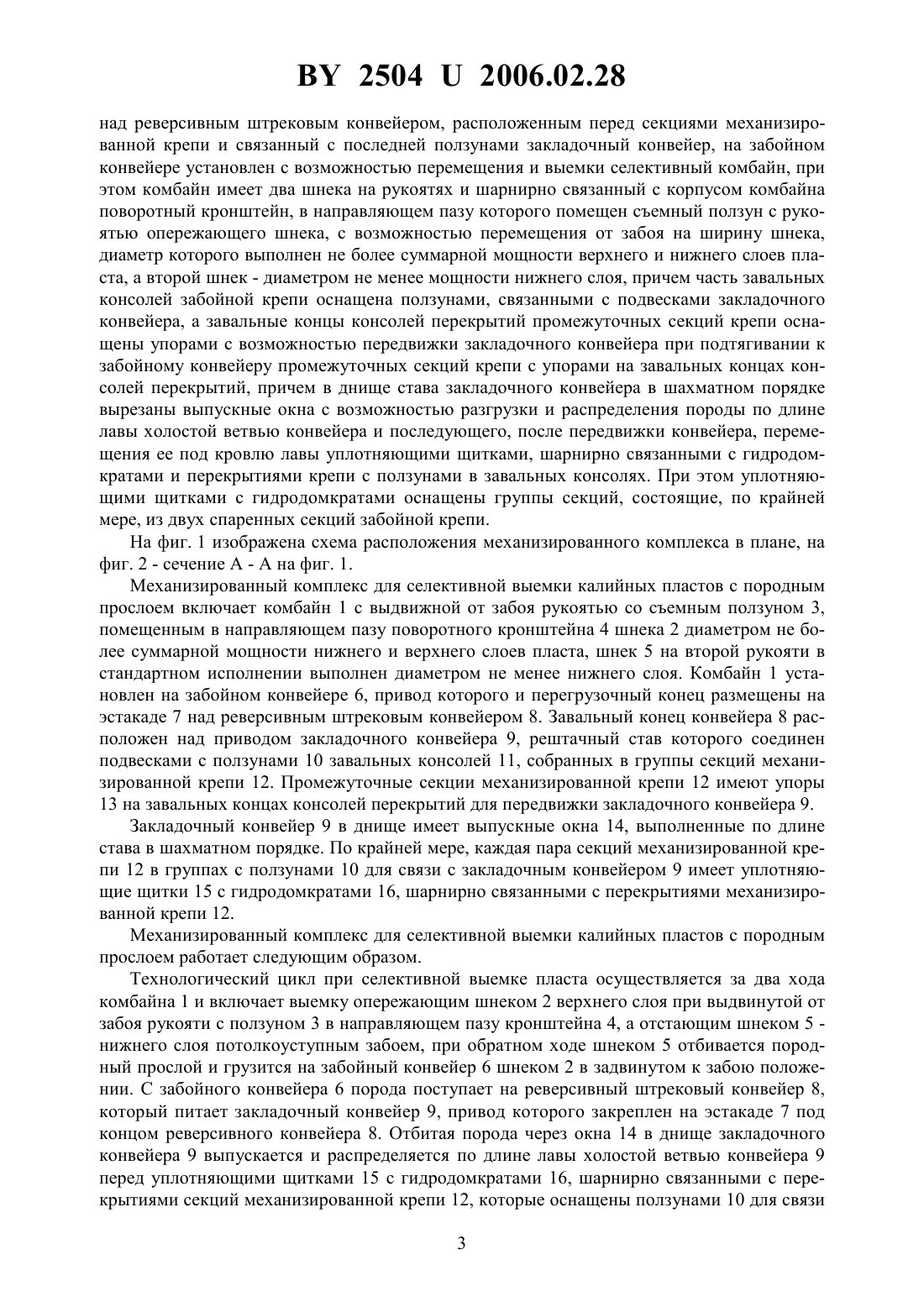

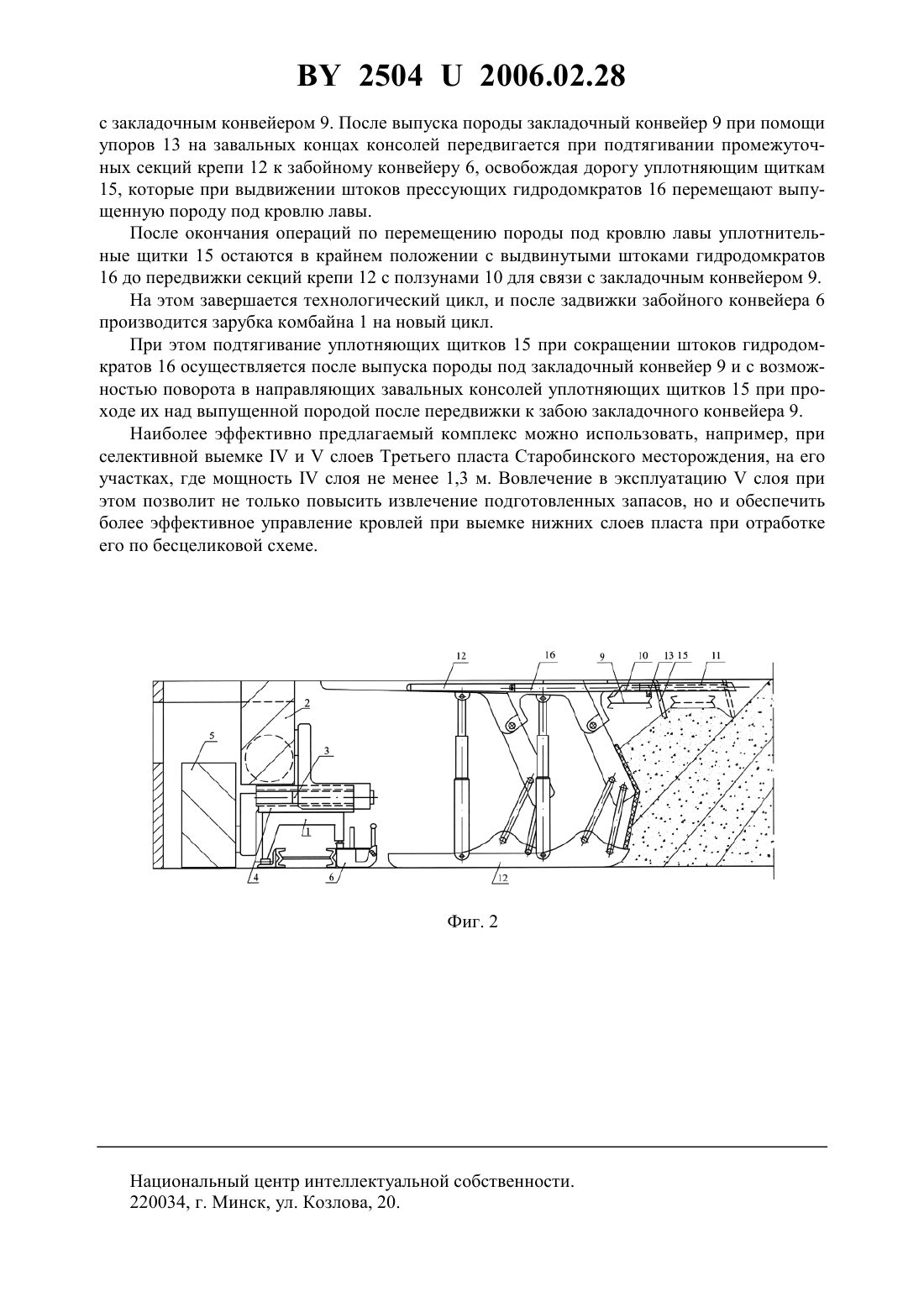

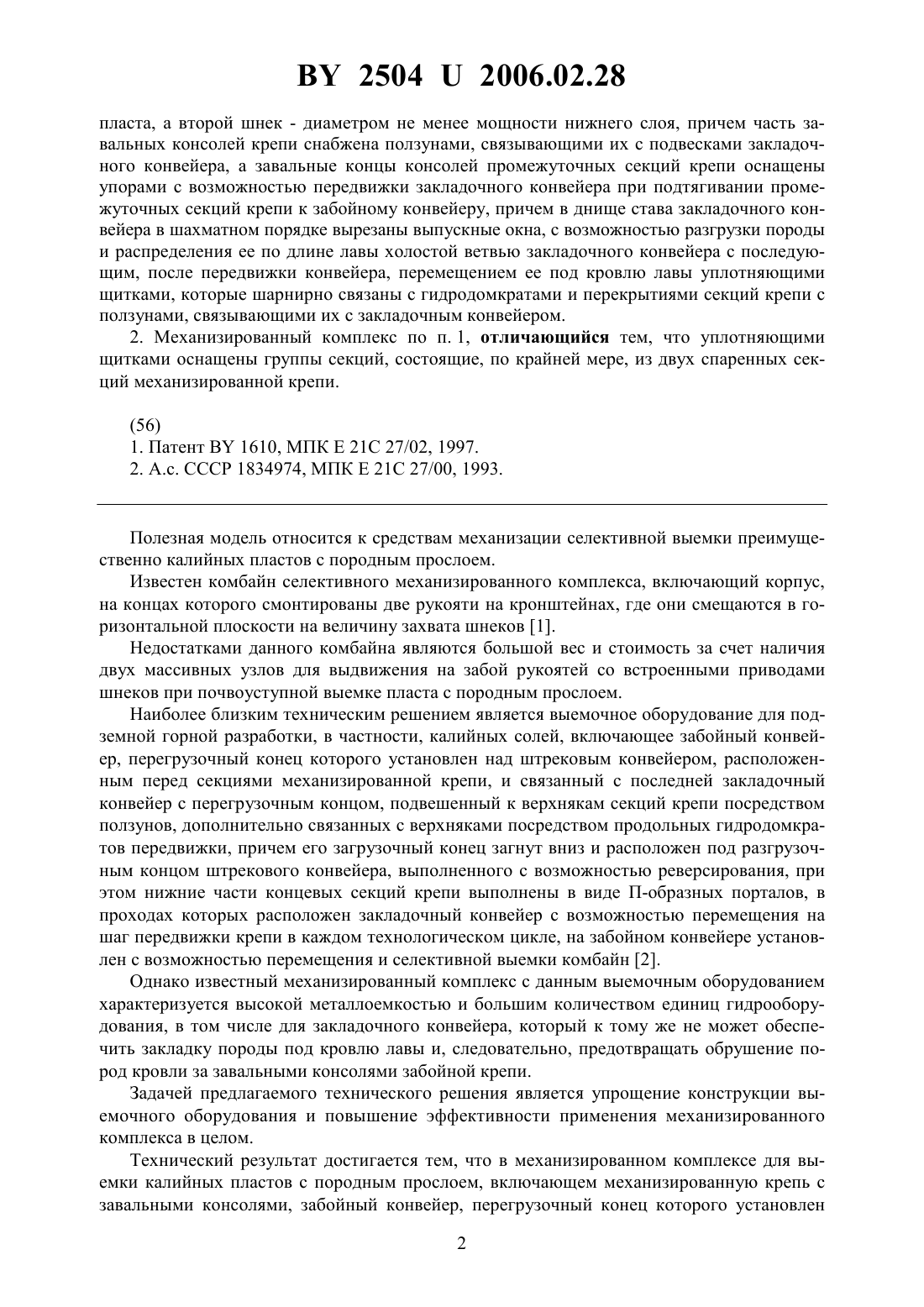

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕХАНИЗИРОВАННЫЙ КОМПЛЕКС ДЛЯ ВЫЕМКИ КАЛИЙНЫХ ПЛАСТОВ С ПОРОДНЫМ ПРОСЛОЕМ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Кириенко Валерий Михайлович Калиниченко Петр Иванович Петровский Борис Иванович Плескунов Владимир Николаевич Баранов Александр Григорьевич Кожич Игорь Леонидович Патиюк Сергей Иванович Жуковский Александр Антонович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Механизированный комплекс для селективной выемки калийных пластов с породным прослоем, включающий механизированную крепь с завальными консолями, забойный конвейер с перегрузочным концом над штрековым реверсивным конвейером перед секциями механизированной крепи и, связанный ползунами с последней, закладочный конвейер, и установленный на забойном конвейере, селективный комбайн, отличающийся тем, что комбайн имеет два шнека на рукоятях и шарнирно связанный с корпусом комбайна поворотный кронштейн, в направляющем пазу которого помещен съемный ползун с рукоятью опережающего шнека, с возможностью перемещения от забоя на ширину шнека, диаметр которого выполнен не более суммарной мощности нижнего и верхнего слоев 25042006.02.28 пласта, а второй шнек - диаметром не менее мощности нижнего слоя, причем часть завальных консолей крепи снабжена ползунами, связывающими их с подвесками закладочного конвейера, а завальные концы консолей промежуточных секций крепи оснащены упорами с возможностью передвижки закладочного конвейера при подтягивании промежуточных секций крепи к забойному конвейеру, причем в днище става закладочного конвейера в шахматном порядке вырезаны выпускные окна, с возможностью разгрузки породы и распределения ее по длине лавы холостой ветвью закладочного конвейера с последующим, после передвижки конвейера, перемещением ее под кровлю лавы уплотняющими щитками, которые шарнирно связаны с гидродомкратами и перекрытиями секций крепи с ползунами, связывающими их с закладочным конвейером. 2. Механизированный комплекс по п. 1, отличающийся тем, что уплотняющими щитками оснащены группы секций, состоящие, по крайней мере, из двух спаренных секций механизированной крепи. Полезная модель относится к средствам механизации селективной выемки преимущественно калийных пластов с породным прослоем. Известен комбайн селективного механизированного комплекса, включающий корпус,на концах которого смонтированы две рукояти на кронштейнах, где они смещаются в горизонтальной плоскости на величину захвата шнеков 1. Недостатками данного комбайна являются большой вес и стоимость за счет наличия двух массивных узлов для выдвижения на забой рукоятей со встроенными приводами шнеков при почвоуступной выемке пласта с породным прослоем. Наиболее близким техническим решением является выемочное оборудование для подземной горной разработки, в частности, калийных солей, включающее забойный конвейер, перегрузочный конец которого установлен над штрековым конвейером, расположенным перед секциями механизированной крепи, и связанный с последней закладочный конвейер с перегрузочным концом, подвешенный к верхнякам секций крепи посредством ползунов, дополнительно связанных с верхняками посредством продольных гидродомкратов передвижки, причем его загрузочный конец загнут вниз и расположен под разгрузочным концом штрекового конвейера, выполненного с возможностью реверсирования, при этом нижние части концевых секций крепи выполнены в виде П-образных порталов, в проходах которых расположен закладочный конвейер с возможностью перемещения на шаг передвижки крепи в каждом технологическом цикле, на забойном конвейере установлен с возможностью перемещения и селективной выемки комбайн 2. Однако известный механизированный комплекс с данным выемочным оборудованием характеризуется высокой металлоемкостью и большим количеством единиц гидрооборудования, в том числе для закладочного конвейера, который к тому же не может обеспечить закладку породы под кровлю лавы и, следовательно, предотвращать обрушение пород кровли за завальными консолями забойной крепи. Задачей предлагаемого технического решения является упрощение конструкции выемочного оборудования и повышение эффективности применения механизированного комплекса в целом. Технический результат достигается тем, что в механизированном комплексе для выемки калийных пластов с породным прослоем, включающем механизированную крепь с завальными консолями, забойный конвейер, перегрузочный конец которого установлен 2 25042006.02.28 над реверсивным штрековым конвейером, расположенным перед секциями механизированной крепи и связанный с последней ползунами закладочный конвейер, на забойном конвейере установлен с возможностью перемещения и выемки селективный комбайн, при этом комбайн имеет два шнека на рукоятях и шарнирно связанный с корпусом комбайна поворотный кронштейн, в направляющем пазу которого помещен съемный ползун с рукоятью опережающего шнека, с возможностью перемещения от забоя на ширину шнека,диаметр которого выполнен не более суммарной мощности верхнего и нижнего слоев пласта, а второй шнек - диаметром не менее мощности нижнего слоя, причем часть завальных консолей забойной крепи оснащена ползунами, связанными с подвесками закладочного конвейера, а завальные концы консолей перекрытий промежуточных секций крепи оснащены упорами с возможностью передвижки закладочного конвейера при подтягивании к забойному конвейеру промежуточных секций крепи с упорами на завальных концах консолей перекрытий, причем в днище става закладочного конвейера в шахматном порядке вырезаны выпускные окна с возможностью разгрузки и распределения породы по длине лавы холостой ветвью конвейера и последующего, после передвижки конвейера, перемещения ее под кровлю лавы уплотняющими щитками, шарнирно связанными с гидродомкратами и перекрытиями крепи с ползунами в завальных консолях. При этом уплотняющими щитками с гидродомкратами оснащены группы секций, состоящие, по крайней мере, из двух спаренных секций забойной крепи. На фиг. 1 изображена схема расположения механизированного комплекса в плане, на фиг. 2 - сечение А - А на фиг. 1. Механизированный комплекс для селективной выемки калийных пластов с породным прослоем включает комбайн 1 с выдвижной от забоя рукоятью со съемным ползуном 3,помещенным в направляющем пазу поворотного кронштейна 4 шнека 2 диаметром не более суммарной мощности нижнего и верхнего слоев пласта, шнек 5 на второй рукояти в стандартном исполнении выполнен диаметром не менее нижнего слоя. Комбайн 1 установлен на забойном конвейере 6, привод которого и перегрузочный конец размещены на эстакаде 7 над реверсивным штрековым конвейером 8. Завальный конец конвейера 8 расположен над приводом закладочного конвейера 9, рештачный став которого соединен подвесками с ползунами 10 завальных консолей 11, собранных в группы секций механизированной крепи 12. Промежуточные секции механизированной крепи 12 имеют упоры 13 на завальных концах консолей перекрытий для передвижки закладочного конвейера 9. Закладочный конвейер 9 в днище имеет выпускные окна 14, выполненные по длине става в шахматном порядке. По крайней мере, каждая пара секций механизированной крепи 12 в группах с ползунами 10 для связи с закладочным конвейером 9 имеет уплотняющие щитки 15 с гидродомкратами 16, шарнирно связанными с перекрытиями механизированной крепи 12. Механизированный комплекс для селективной выемки калийных пластов с породным прослоем работает следующим образом. Технологический цикл при селективной выемке пласта осуществляется за два хода комбайна 1 и включает выемку опережающим шнеком 2 верхнего слоя при выдвинутой от забоя рукояти с ползуном 3 в направляющем пазу кронштейна 4, а отстающим шнеком 5 нижнего слоя потолкоуступным забоем, при обратном ходе шнеком 5 отбивается породный прослой и грузится на забойный конвейер 6 шнеком 2 в задвинутом к забою положении. С забойного конвейера 6 порода поступает на реверсивный штрековый конвейер 8,который питает закладочный конвейер 9, привод которого закреплен на эстакаде 7 под концом реверсивного конвейера 8. Отбитая порода через окна 14 в днище закладочного конвейера 9 выпускается и распределяется по длине лавы холостой ветвью конвейера 9 перед уплотняющими щитками 15 с гидродомкратами 16, шарнирно связанными с перекрытиями секций механизированной крепи 12, которые оснащены ползунами 10 для связи 3 25042006.02.28 с закладочным конвейером 9. После выпуска породы закладочный конвейер 9 при помощи упоров 13 на завальных концах консолей передвигается при подтягивании промежуточных секций крепи 12 к забойному конвейеру 6, освобождая дорогу уплотняющим щиткам 15, которые при выдвижении штоков прессующих гидродомкратов 16 перемещают выпущенную породу под кровлю лавы. После окончания операций по перемещению породы под кровлю лавы уплотнительные щитки 15 остаются в крайнем положении с выдвинутыми штоками гидродомкратов 16 до передвижки секций крепи 12 с ползунами 10 для связи с закладочным конвейером 9. На этом завершается технологический цикл, и после задвижки забойного конвейера 6 производится зарубка комбайна 1 на новый цикл. При этом подтягивание уплотняющих щитков 15 при сокращении штоков гидродомкратов 16 осуществляется после выпуска породы под закладочный конвейер 9 и с возможностью поворота в направляющих завальных консолей уплотняющих щитков 15 при проходе их над выпущенной породой после передвижки к забою закладочного конвейера 9. Наиболее эффективно предлагаемый комплекс можно использовать, например, при селективной выемкеислоев Третьего пласта Старобинского месторождения, на его участках, где мощностьслоя не менее 1,3 м. Вовлечение в эксплуатациюслоя при этом позволит не только повысить извлечение подготовленных запасов, но и обеспечить более эффективное управление кровлей при выемке нижних слоев пласта при отработке его по бесцеликовой схеме. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
