Буронабивная свая

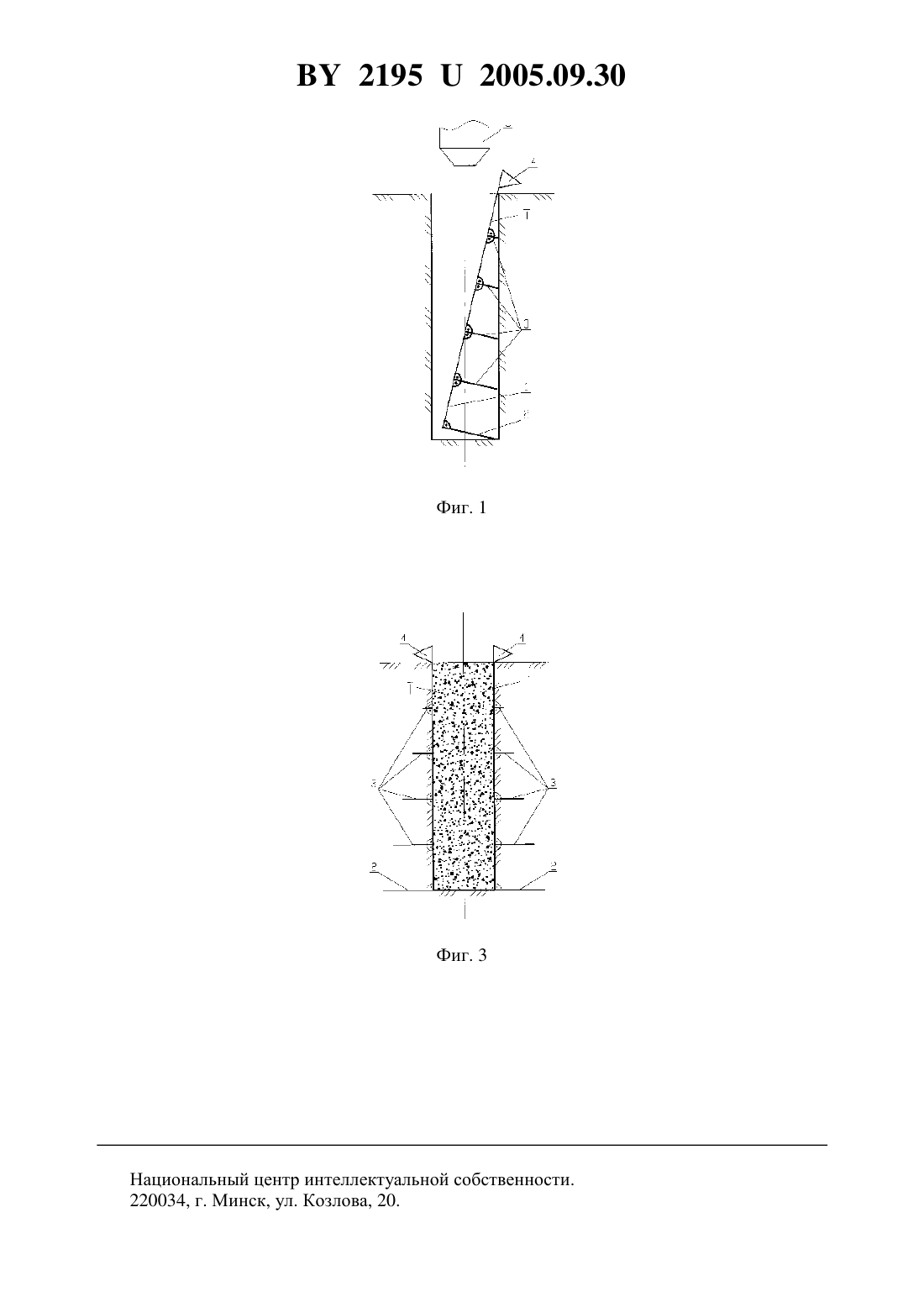

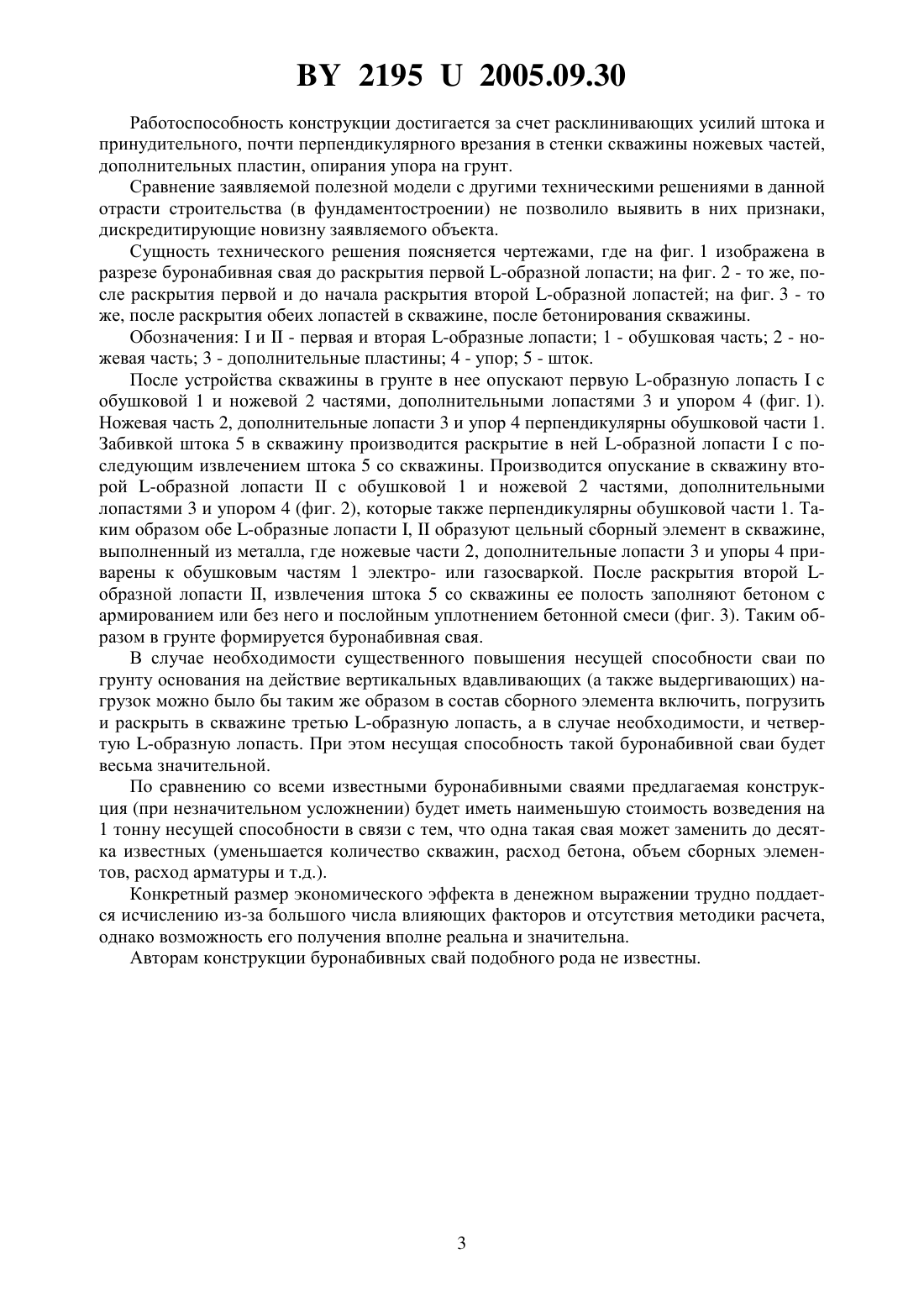

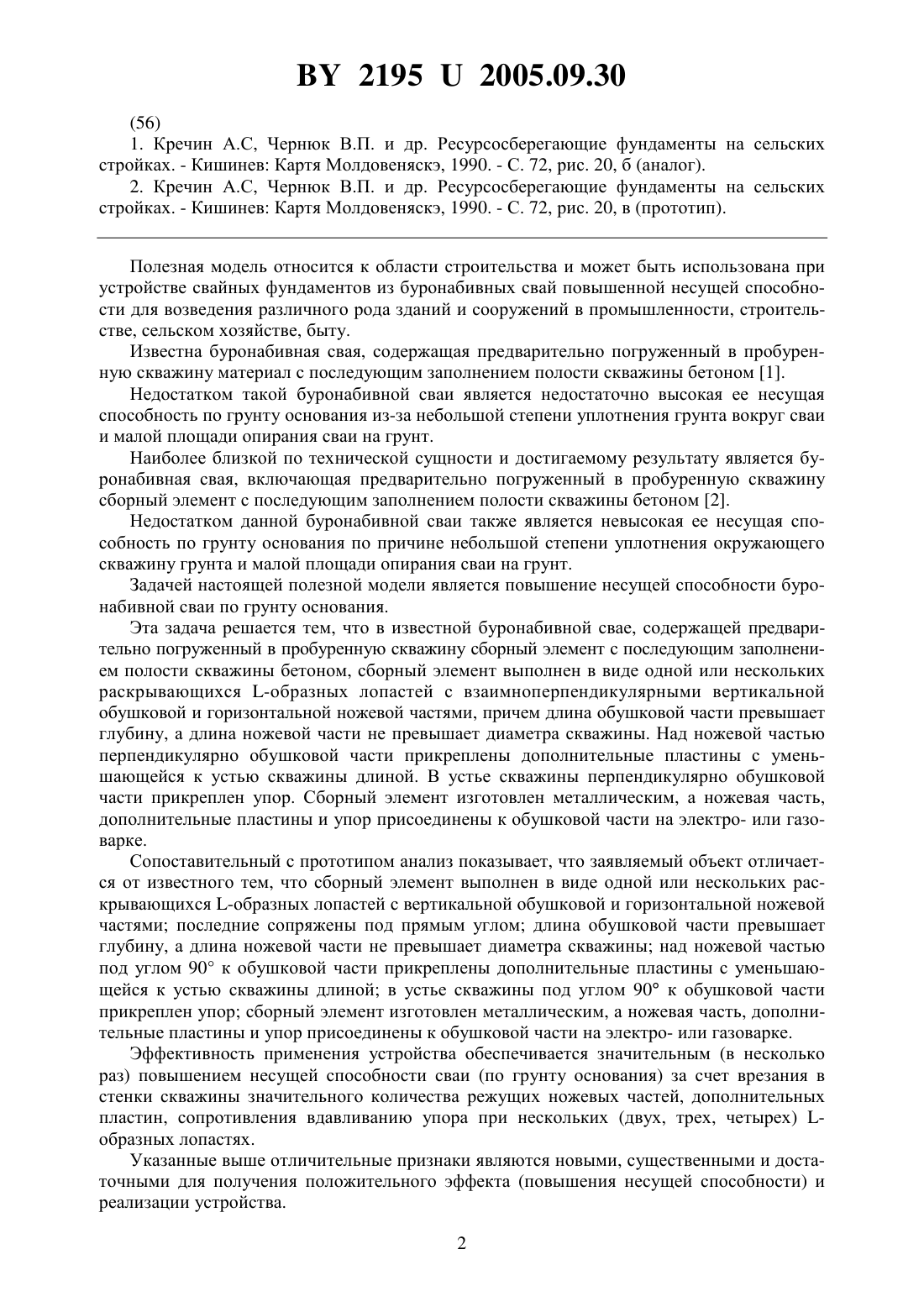

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Пчелин Вячеслав Николаевич Лешко Галина Витальевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Буронабивная свая, включающая предварительно погруженный в пробуренную скважину сборный элемент с последующим заполнением полости скважины бетоном, отличающаяся тем, что сборный элемент выполнен в виде одной или нескольких раскрывающихся -образных лопастей с взаимоперпендикулярными вертикальной обушковой и горизонтальной ножевой частями, причем длина обушковой части превышает глубину, а длина ножевой части не превышает диаметра скважины. 2. Буронабивная свая по п. 1, отличающаяся тем, что над ножевой частью перпендикулярно обушковой части прикреплены дополнительные пластины с уменьшающейся к устью скважины длиной. 3. Буронабивная свая по п. 1 или 2, отличающаяся тем, что в устье скважины перпендикулярно обушковой части прикреплен упор. 4. Буронабивная свая по любому из пп. 1-3, отличающаяся тем, что сборный элемент изготовлен металлическим, а ножевая часть, дополнительные пластины и упор присоединены к обушковой части на электро- или газосварке.(56) 1. Кречин А.С, Чернюк В.П. и др. Ресурсосберегающие фундаменты на сельских стройках. - Кишинев Картя Молдовеняскэ, 1990. - С. 72, рис. 20, б (аналог). 2. Кречин А.С, Чернюк В.П. и др. Ресурсосберегающие фундаменты на сельских стройках. - Кишинев Картя Молдовеняскэ, 1990. - С. 72, рис. 20, в (прототип). Полезная модель относится к области строительства и может быть использована при устройстве свайных фундаментов из буронабивных свай повышенной несущей способности для возведения различного рода зданий и сооружений в промышленности, строительстве, сельском хозяйстве, быту. Известна буронабивная свая, содержащая предварительно погруженный в пробуренную скважину материал с последующим заполнением полости скважины бетоном 1. Недостатком такой буронабивной сваи является недостаточно высокая ее несущая способность по грунту основания из-за небольшой степени уплотнения грунта вокруг сваи и малой площади опирания сваи на грунт. Наиболее близкой по технической сущности и достигаемому результату является буронабивная свая, включающая предварительно погруженный в пробуренную скважину сборный элемент с последующим заполнением полости скважины бетоном 2. Недостатком данной буронабивной сваи также является невысокая ее несущая способность по грунту основания по причине небольшой степени уплотнения окружающего скважину грунта и малой площади опирания сваи на грунт. Задачей настоящей полезной модели является повышение несущей способности буронабивной сваи по грунту основания. Эта задача решается тем, что в известной буронабивной свае, содержащей предварительно погруженный в пробуренную скважину сборный элемент с последующим заполнением полости скважины бетоном, сборный элемент выполнен в виде одной или нескольких раскрывающихся -образных лопастей с взаимноперпендикулярными вертикальной обушковой и горизонтальной ножевой частями, причем длина обушковой части превышает глубину, а длина ножевой части не превышает диаметра скважины. Над ножевой частью перпендикулярно обушковой части прикреплены дополнительные пластины с уменьшающейся к устью скважины длиной. В устье скважины перпендикулярно обушковой части прикреплен упор. Сборный элемент изготовлен металлическим, а ножевая часть,дополнительные пластины и упор присоединены к обушковой части на электро- или газоварке. Сопоставительный с прототипом анализ показывает, что заявляемый объект отличается от известного тем, что сборный элемент выполнен в виде одной или нескольких раскрывающихся -образных лопастей с вертикальной обушковой и горизонтальной ножевой частями последние сопряжены под прямым углом длина обушковой части превышает глубину, а длина ножевой части не превышает диаметра скважины над ножевой частью под углом 90 к обушковой части прикреплены дополнительные пластины с уменьшающейся к устью скважины длиной в устье скважины под углом 90 к обушковой части прикреплен упор сборный элемент изготовлен металлическим, а ножевая часть, дополнительные пластины и упор присоединены к обушковой части на электро- или газоварке. Эффективность применения устройства обеспечивается значительным (в несколько раз) повышением несущей способности сваи (по грунту основания) за счет врезания в стенки скважины значительного количества режущих ножевых частей, дополнительных пластин, сопротивления вдавливанию упора при нескольких (двух, трех, четырех) образных лопастях. Указанные выше отличительные признаки являются новыми, существенными и достаточными для получения положительного эффекта (повышения несущей способности) и реализации устройства. 2 21952005.09.30 Работоспособность конструкции достигается за счет расклинивающих усилий штока и принудительного, почти перпендикулярного врезания в стенки скважины ножевых частей,дополнительных пластин, опирания упора на грунт. Сравнение заявляемой полезной модели с другими техническими решениями в данной отрасти строительства (в фундаментостроении) не позволило выявить в них признаки,дискредитирующие новизну заявляемого объекта. Сущность технического решения поясняется чертежами, где на фиг. 1 изображена в разрезе буронабивная свая до раскрытия первой -образной лопасти на фиг. 2 - то же, после раскрытия первой и до начала раскрытия второй -образной лопастей на фиг. 3 - то же, после раскрытия обеих лопастей в скважине, после бетонирования скважины. Обозначенияи- первая и вторая -образные лопасти 1 - обушковая часть 2 - ножевая часть 3 - дополнительные пластины 4 - упор 5 - шток. После устройства скважины в грунте в нее опускают первую -образную лопастьобушковой 1 и ножевой 2 частями, дополнительными лопастями 3 и упором 4 (фиг. 1). Ножевая часть 2, дополнительные лопасти 3 и упор 4 перпендикулярны обушковой части 1. Забивкой штока 5 в скважину производится раскрытие в ней -образной лопастис последующим извлечением штока 5 со скважины. Производится опускание в скважину второй -образной лопастис обушковой 1 и ножевой 2 частями, дополнительными лопастями 3 и упором 4 (фиг. 2), которые также перпендикулярны обушковой части 1. Таким образом обе -образные лопасти ,образуют цельный сборный элемент в скважине,выполненный из металла, где ножевые части 2, дополнительные лопасти 3 и упоры 4 приварены к обушковым частям 1 электро- или газосваркой. После раскрытия второй образной лопасти , извлечения штока 5 со скважины ее полость заполняют бетоном с армированием или без него и послойным уплотнением бетонной смеси (фиг. 3). Таким образом в грунте формируется буронабивная свая. В случае необходимости существенного повышения несущей способности сваи по грунту основания на действие вертикальных вдавливающих (а также выдергивающих) нагрузок можно было бы таким же образом в состав сборного элемента включить, погрузить и раскрыть в скважине третью -образную лопасть, а в случае необходимости, и четвертую -образную лопасть. При этом несущая способность такой буронабивной сваи будет весьма значительной. По сравнению со всеми известными буронабивными сваями предлагаемая конструкция (при незначительном усложнении) будет иметь наименьшую стоимость возведения на 1 тонну несущей способности в связи с тем, что одна такая свая может заменить до десятка известных (уменьшается количество скважин, расход бетона, объем сборных элементов, расход арматуры и т.д.). Конкретный размер экономического эффекта в денежном выражении трудно поддается исчислению из-за большого числа влияющих факторов и отсутствия методики расчета,однако возможность его получения вполне реальна и значительна. Авторам конструкции буронабивных свай подобного рода не известны. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
