Скамейка городская (варианты)

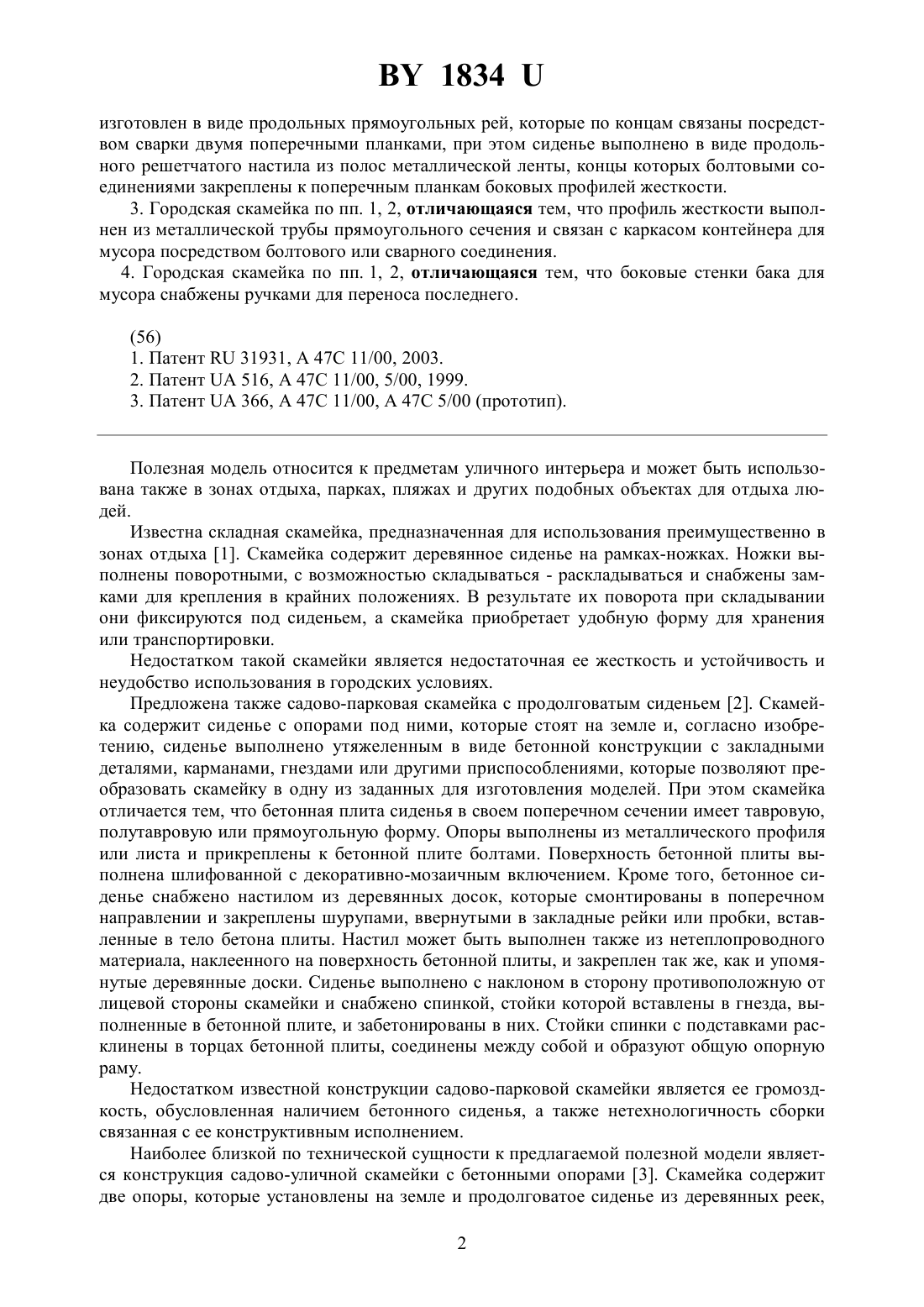

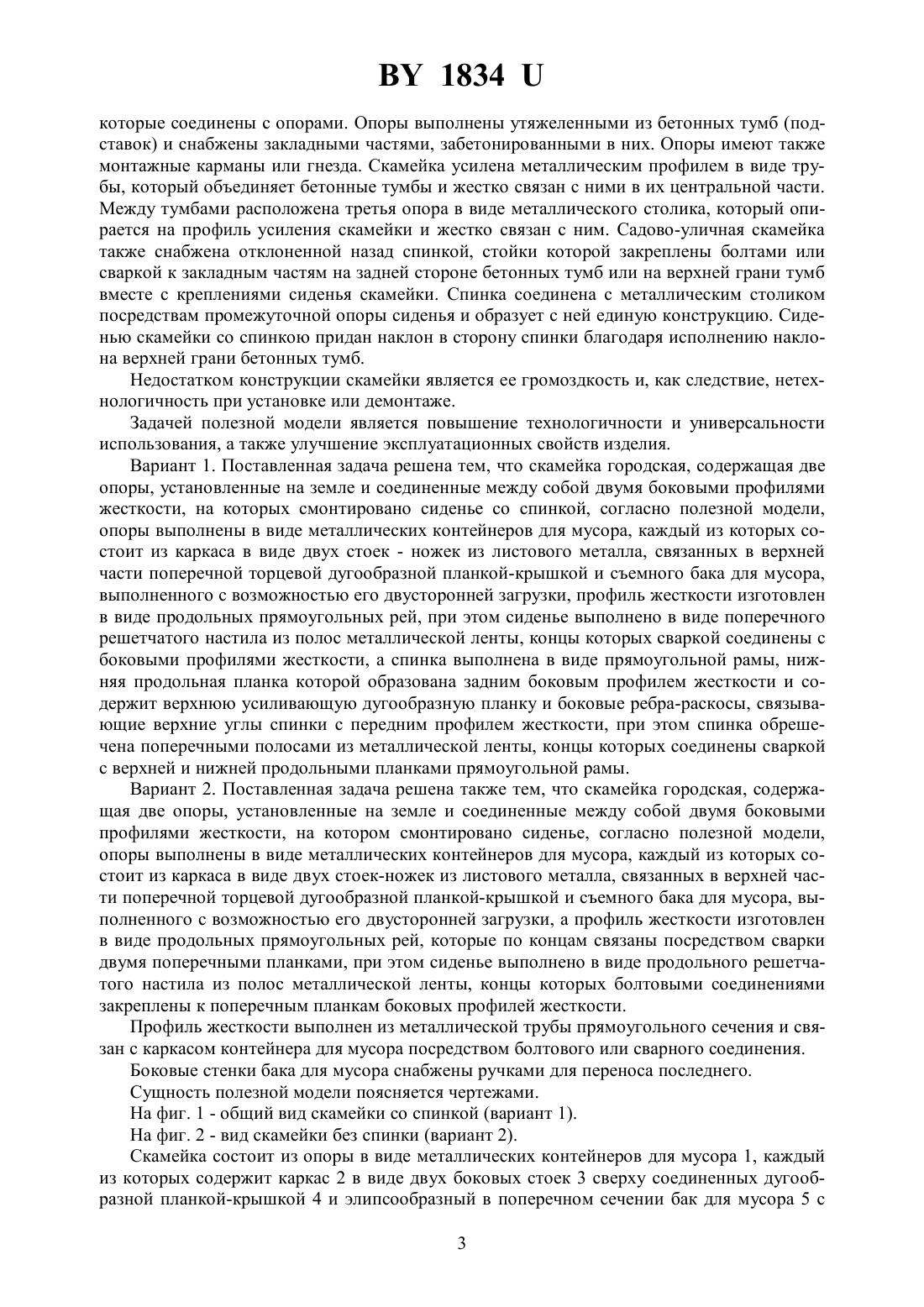

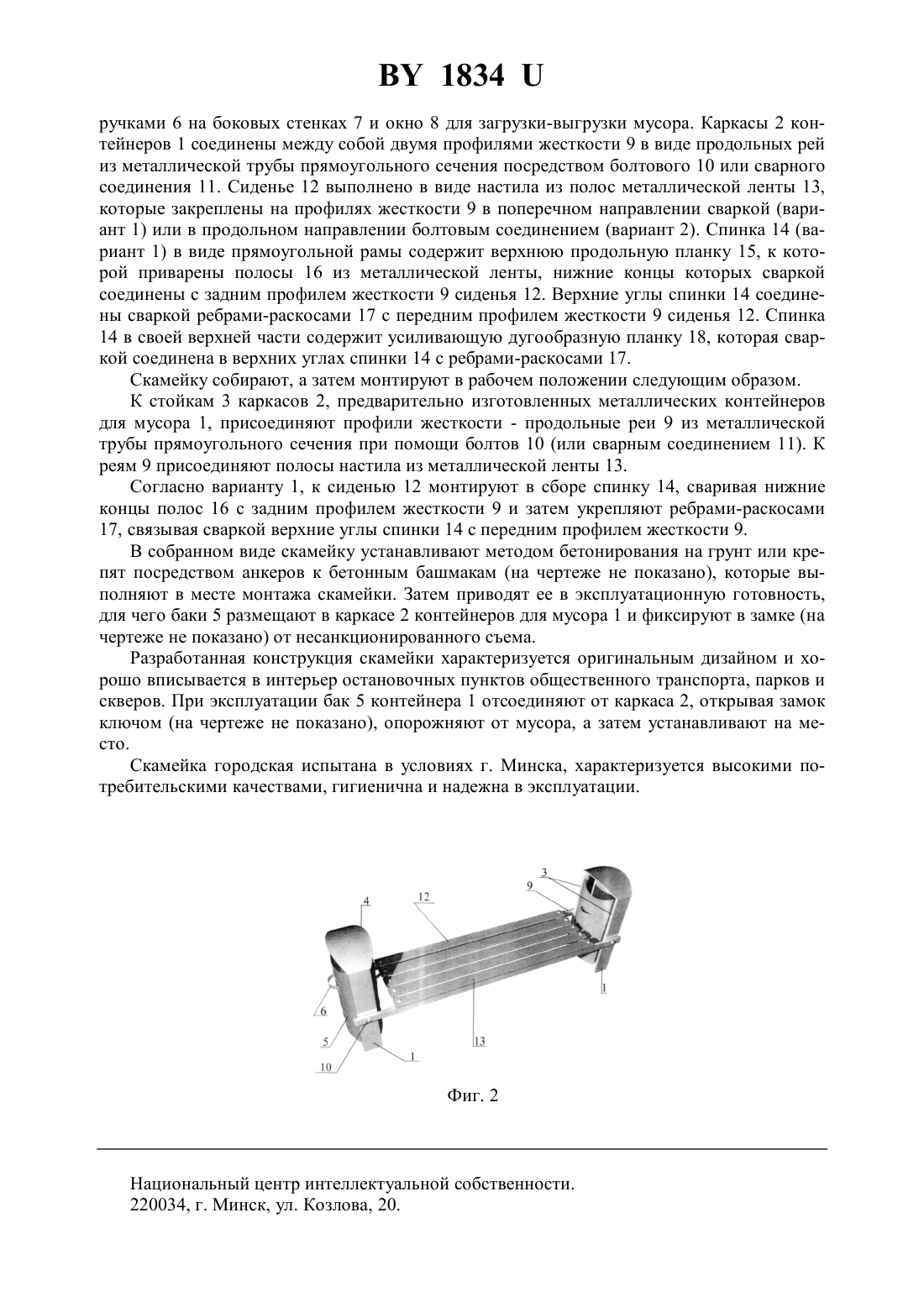

(71) Заявитель Общество с дополнительной ответственностью ЧИСТЫЙ ГОРОД(72) Автор Божедаров Кирилл Леонидович(73) Патентообладатель Общество с дополнительной ответственностью ЧИСТЫЙ ГОРОД(57) 1. Скамейка городская, содержащая две опоры, установленные на земле и соединенные между собой профилем жесткости, на котором смонтировано сиденье со спинкой, отличающаяся тем, что опоры выполнены в виде металлических контейнеров для мусора,каждый из которых состоит из каркаса в виде двух стоек - ножек из листового металла,связанных в верхней части поперечной торцевой дугообразной планкой-крышкой и съемного бака для мусора, выполненного с возможностью его двусторонней загрузки, профиль жесткости изготовлен в виде продольных прямоугольных рей, при этом сиденье выполнено в виде поперечного решетчатого настила из полос металлической ленты, концы которых сваркой соединены с боковыми профилями жесткости, а спинка выполнена в виде прямоугольной рамы, нижняя продольная планка которой образована задним боковым профилем жесткости и содержит верхнюю усиливающую дугообразную планку и боковые ребра-раскосы, связывающие верхние углы спинки с передним профилем жесткости, при этом спинка обрешечена поперечными полосами из металлической ленты, концы которых соединены сваркой с верхней и нижней продольными планками прямоугольной рамы. 2. Скамейка городская, содержащая две опоры, установленные на земле и соединенные между собой профилем жесткости, на котором смонтировано сиденье, отличающаяся тем, что опоры выполнены в виде металлических контейнеров для мусора, каждый из которых состоит из каркаса в виде двух стоек-ножек из листового металла, связанных в верхней части поперечной торцевой дугообразной планкой-крышкой и съемного бака для мусора, выполненного с возможностью его двусторонней загрузки, а профиль жесткости 1834 изготовлен в виде продольных прямоугольных рей, которые по концам связаны посредством сварки двумя поперечными планками, при этом сиденье выполнено в виде продольного решетчатого настила из полос металлической ленты, концы которых болтовыми соединениями закреплены к поперечным планкам боковых профилей жесткости. 3. Городская скамейка по пп. 1, 2, отличающаяся тем, что профиль жесткости выполнен из металлической трубы прямоугольного сечения и связан с каркасом контейнера для мусора посредством болтового или сварного соединения. 4. Городская скамейка по пп. 1, 2, отличающаяся тем, что боковые стенки бака для мусора снабжены ручками для переноса последнего.(56) 1. Патент 31931, А 47 С 11/00, 2003. 2. Патент 516, А 47 С 11/00, 5/00, 1999. 3. Патент 366, А 47 С 11/00, А 47 С 5/00 (прототип). Полезная модель относится к предметам уличного интерьера и может быть использована также в зонах отдыха, парках, пляжах и других подобных объектах для отдыха людей. Известна складная скамейка, предназначенная для использования преимущественно в зонах отдыха 1. Скамейка содержит деревянное сиденье на рамках-ножках. Ножки выполнены поворотными, с возможностью складываться - раскладываться и снабжены замками для крепления в крайних положениях. В результате их поворота при складывании они фиксируются под сиденьем, а скамейка приобретает удобную форму для хранения или транспортировки. Недостатком такой скамейки является недостаточная ее жесткость и устойчивость и неудобство использования в городских условиях. Предложена также садово-парковая скамейка с продолговатым сиденьем 2. Скамейка содержит сиденье с опорами под ними, которые стоят на земле и, согласно изобретению, сиденье выполнено утяжеленным в виде бетонной конструкции с закладными деталями, карманами, гнездами или другими приспособлениями, которые позволяют преобразовать скамейку в одну из заданных для изготовления моделей. При этом скамейка отличается тем, что бетонная плита сиденья в своем поперечном сечении имеет тавровую,полутавровую или прямоугольную форму. Опоры выполнены из металлического профиля или листа и прикреплены к бетонной плите болтами. Поверхность бетонной плиты выполнена шлифованной с декоративно-мозаичным включением. Кроме того, бетонное сиденье снабжено настилом из деревянных досок, которые смонтированы в поперечном направлении и закреплены шурупами, ввернутыми в закладные рейки или пробки, вставленные в тело бетона плиты. Настил может быть выполнен также из нетеплопроводного материала, наклеенного на поверхность бетонной плиты, и закреплен так же, как и упомянутые деревянные доски. Сиденье выполнено с наклоном в сторону противоположную от лицевой стороны скамейки и снабжено спинкой, стойки которой вставлены в гнезда, выполненные в бетонной плите, и забетонированы в них. Стойки спинки с подставками расклинены в торцах бетонной плиты, соединены между собой и образуют общую опорную раму. Недостатком известной конструкции садово-парковой скамейки является ее громоздкость, обусловленная наличием бетонного сиденья, а также нетехнологичность сборки связанная с ее конструктивным исполнением. Наиболее близкой по технической сущности к предлагаемой полезной модели является конструкция садово-уличной скамейки с бетонными опорами 3. Скамейка содержит две опоры, которые установлены на земле и продолговатое сиденье из деревянных реек,2 1834 которые соединены с опорами. Опоры выполнены утяжеленными из бетонных тумб (подставок) и снабжены закладными частями, забетонированными в них. Опоры имеют также монтажные карманы или гнезда. Скамейка усилена металлическим профилем в виде трубы, который объединяет бетонные тумбы и жестко связан с ними в их центральной части. Между тумбами расположена третья опора в виде металлического столика, который опирается на профиль усиления скамейки и жестко связан с ним. Садово-уличная скамейка также снабжена отклоненной назад спинкой, стойки которой закреплены болтами или сваркой к закладным частям на задней стороне бетонных тумб или на верхней грани тумб вместе с креплениями сиденья скамейки. Спинка соединена с металлическим столиком посредствам промежуточной опоры сиденья и образует с ней единую конструкцию. Сиденью скамейки со спинкою придан наклон в сторону спинки благодаря исполнению наклона верхней грани бетонных тумб. Недостатком конструкции скамейки является ее громоздкость и, как следствие, нетехнологичность при установке или демонтаже. Задачей полезной модели является повышение технологичности и универсальности использования, а также улучшение эксплуатационных свойств изделия. Вариант 1. Поставленная задача решена тем, что скамейка городская, содержащая две опоры, установленные на земле и соединенные между собой двумя боковыми профилями жесткости, на которых смонтировано сиденье со спинкой, согласно полезной модели,опоры выполнены в виде металлических контейнеров для мусора, каждый из которых состоит из каркаса в виде двух стоек - ножек из листового металла, связанных в верхней части поперечной торцевой дугообразной планкой-крышкой и съемного бака для мусора,выполненного с возможностью его двусторонней загрузки, профиль жесткости изготовлен в виде продольных прямоугольных рей, при этом сиденье выполнено в виде поперечного решетчатого настила из полос металлической ленты, концы которых сваркой соединены с боковыми профилями жесткости, а спинка выполнена в виде прямоугольной рамы, нижняя продольная планка которой образована задним боковым профилем жесткости и содержит верхнюю усиливающую дугообразную планку и боковые ребра-раскосы, связывающие верхние углы спинки с передним профилем жесткости, при этом спинка обрешечена поперечными полосами из металлической ленты, концы которых соединены сваркой с верхней и нижней продольными планками прямоугольной рамы. Вариант 2. Поставленная задача решена также тем, что скамейка городская, содержащая две опоры, установленные на земле и соединенные между собой двумя боковыми профилями жесткости, на котором смонтировано сиденье, согласно полезной модели,опоры выполнены в виде металлических контейнеров для мусора, каждый из которых состоит из каркаса в виде двух стоек-ножек из листового металла, связанных в верхней части поперечной торцевой дугообразной планкой-крышкой и съемного бака для мусо, выполненного с возможностью его двусторонней загрузки, а профиль жесткости изготовлен в виде продольных прямоугольных рей, которые по концам связаны посредством сварки двумя поперечными планками, при этом сиденье выполнено в виде продольного решетчатого настила из полос металлической ленты, концы которых болтовыми соединениями закреплены к поперечным планкам боковых профилей жесткости. Профиль жесткости выполнен из металлической трубы прямоугольного сечения и связан с каркасом контейнера для мусора посредством болтового или сварного соединения. Боковые стенки бака для мусора снабжены ручками для переноса последнего. Сущность полезной модели поясняется чертежами. На фиг. 1 - общий вид скамейки со спинкой (вариант 1). На фиг. 2 - вид скамейки без спинки (вариант 2). Скамейка состоит из опоры в виде металлических контейнеров для мусора 1, каждый из которых содержит каркас 2 в виде двух боковых стоек 3 сверху соединенных дугообразной планкой-крышкой 4 и элипсообразный в поперечном сечении бак для мусора 5 с 3 1834 ручками 6 на боковых стенках 7 и окно 8 для загрузки-выгрузки мусора. Каркасы 2 контейнеров 1 соединены между собой двумя профилями жесткости 9 в виде продольных рей из металлической трубы прямоугольного сечения посредством болтового 10 или сварного соединения 11. Сиденье 12 выполнено в виде настила из полос металлической ленты 13,которые закреплены на профилях жесткости 9 в поперечном направлении сваркой (вариант 1) или в продольном направлении болтовым соединением (вариант 2). Спинка 14 (вариант 1) в виде прямоугольной рамы содержит верхнюю продольную планку 15, к которой приварены полосы 16 из металлической ленты, нижние концы которых сваркой соединены с задним профилем жесткости 9 сиденья 12. Верхние углы спинки 14 соединены сваркой ребрами-раскосами 17 с передним профилем жесткости 9 сиденья 12. Спинка 14 в своей верхней части содержит усиливающую дугообразную планку 18, которая сваркой соединена в верхних углах спинки 14 с ребрами-раскосами 17. Скамейку собирают, а затем монтируют в рабочем положении следующим образом. К стойкам 3 каркасов 2, предварительно изготовленных металлических контейнеров для мусора 1, присоединяют профили жесткости - продольные реи 9 из металлической трубы прямоугольного сечения при помощи болтов 10 (или сварным соединением 11). К реям 9 присоединяют полосы настила из металлической ленты 13. Согласно варианту 1, к сиденью 12 монтируют в сборе спинку 14, сваривая нижние концы полос 16 с задним профилем жесткости 9 и затем укрепляют ребрами-раскосами 17, связывая сваркой верхние углы спинки 14 с передним профилем жесткости 9. В собранном виде скамейку устанавливают методом бетонирования на грунт или крепят посредством анкеров к бетонным башмакам (на чертеже не показано), которые выполняют в месте монтажа скамейки. Затем приводят ее в эксплуатационную готовность,для чего баки 5 размещают в каркасе 2 контейнеров для мусора 1 и фиксируют в замке (на чертеже не показано) от несанкционированного съема. Разработанная конструкция скамейки характеризуется оригинальным дизайном и хорошо вписывается в интерьер остановочных пунктов общественного транспорта, парков и скверов. При эксплуатации бак 5 контейнера 1 отсоединяют от каркаса 2, открывая замок ключом (на чертеже не показано), опорожняют от мусора, а затем устанавливают на место. Скамейка городская испытана в условиях г. Минска, характеризуется высокими потребительскими качествами, гигиенична и надежна в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
