Несменный источник света

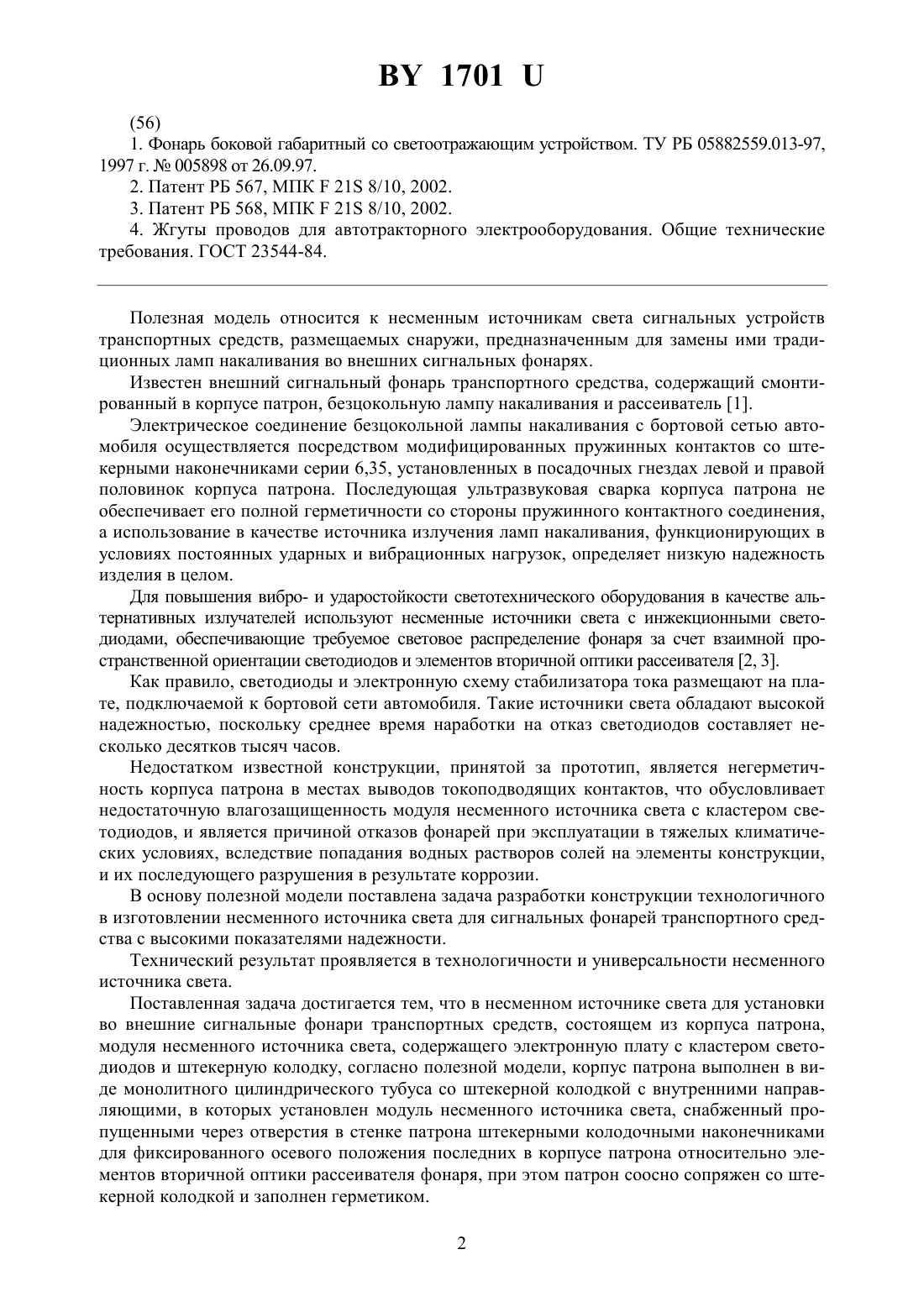

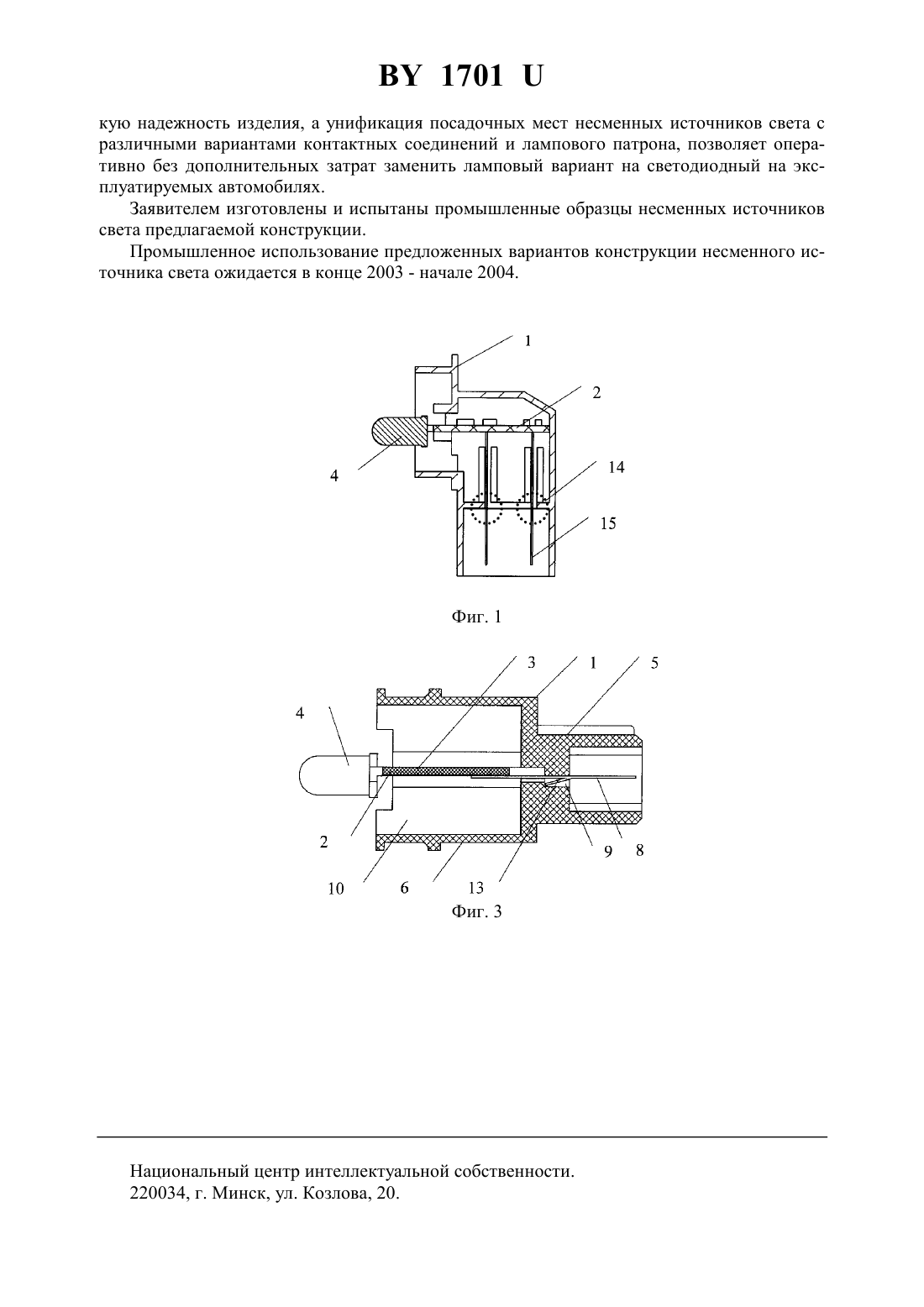

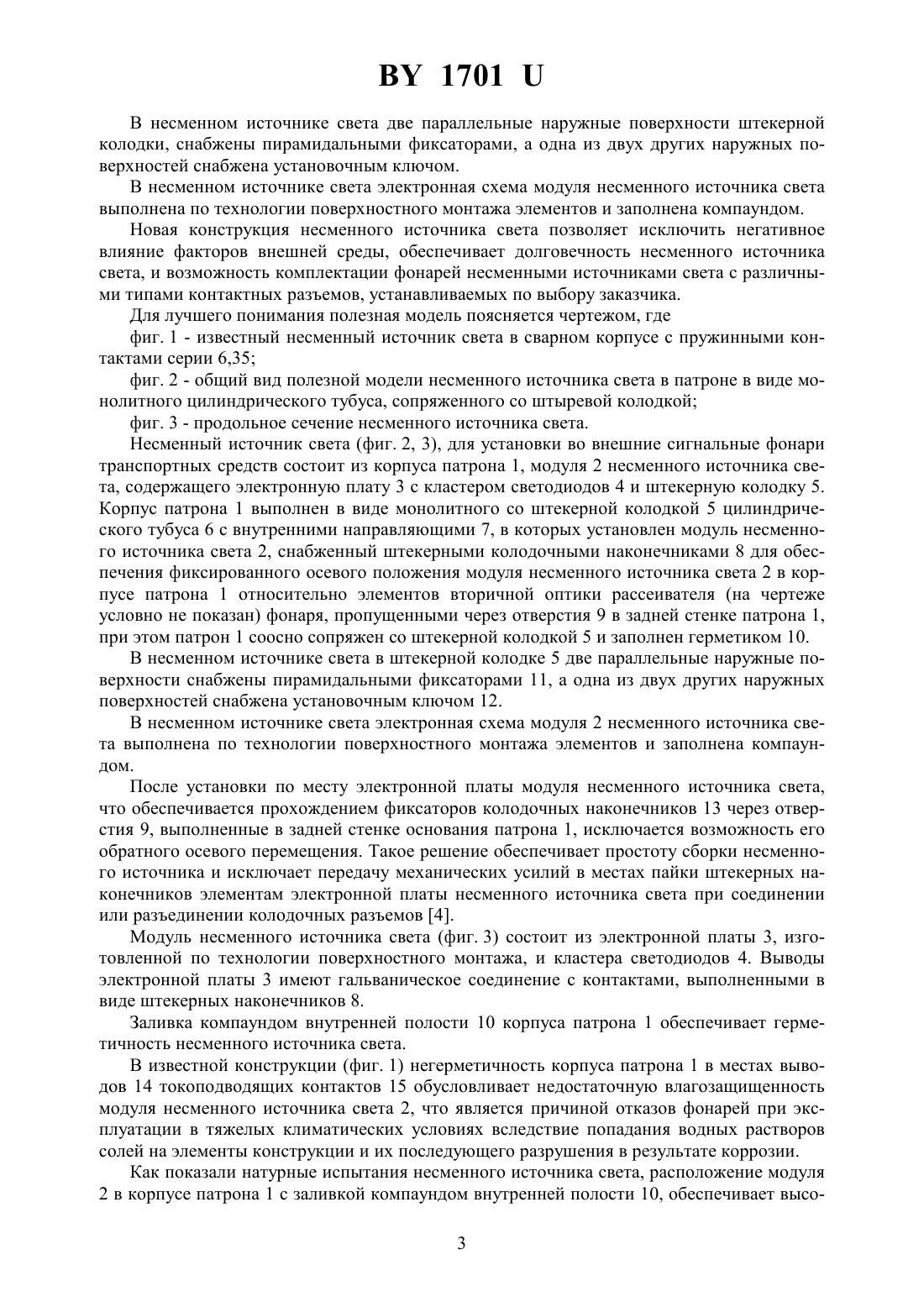

(71) Заявители Открытое акционерное общество РУДЕНСК Зуйков Игорь Евгеньевич Сернов Сергей Павлович(72) Авторы Бусел Андрей Николаевич Зуйков Игорь Евгеньевич Колонтаева Татьяна Владимировна Кузьмина Ольга Александровна Сернов Сергей Павлович Татарицкий Валентин Болеславович(73) Патентообладатели Открытое акционерное общество РУДЕНСК Зуйков Игорь Евгеньевич Сернов Сергей Павлович(57) 1. Несменный источник света для установки во внешние сигнальные фонари транспортных средств, состоящий из корпуса патрона, модуля несменного источника света, содержащего электронную плату с кластером светодиодов и штекерную колодку, отличающийся тем, что корпус патрона выполнен в виде монолитного со штекерной колодкой цилиндрического тубуса с внутренними направляющими, в которых установлен модуль несменного источника света, снабженный пропущенными через отверстия в стенке патрона штекерными колодочными наконечниками, для фиксированного осевого положения последних в корпусе патрона относительно элементов вторичной оптики рассеивателя фонаря, при этом патрон соосно сопряжен со штекерной колодкой и заполнен герметиком. 2. Несменный источник света по п. 1, отличающийся тем, что две параллельные наружные поверхности штекерной колодки снабжены пирамидальными фиксаторами, а одна из двух других наружных поверхностей снабжена установочным ключом. 3. Несменный источник света по любому из пп. 1, 2, отличающийся тем, что электронная схема модуля несменного источника света выполнена по технологии поверхностного монтажа элементов и заполнена компаундом.(56) 1. Фонарь боковой габаритный со светоотражающим устройством. ТУ РБ 05882559.013-97,1997 г.005898 от 26.09.97. 2. Патент РБ 567, МПК 21 8/10, 2002. 3. Патент РБ 568, МПК 21 8/10, 2002. 4. Жгуты проводов для автотракторного электрооборудования. Общие технические требования. ГОСТ 23544-84. Полезная модель относится к несменным источникам света сигнальных устройств транспортных средств, размещаемых снаружи, предназначенным для замены ими традиционных ламп накаливания во внешних сигнальных фонарях. Известен внешний сигнальный фонарь транспортного средства, содержащий смонтированный в корпусе патрон, безцокольную лампу накаливания и рассеиватель 1. Электрическое соединение безцокольной лампы накаливания с бортовой сетью автомобиля осуществляется посредством модифицированных пружинных контактов со штекерными наконечниками серии 6,35, установленных в посадочных гнездах левой и правой половинок корпуса патрона. Последующая ультразвуковая сварка корпуса патрона не обеспечивает его полной герметичности со стороны пружинного контактного соединения,а использование в качестве источника излучения ламп накаливания, функционирующих в условиях постоянных ударных и вибрационных нагрузок, определяет низкую надежность изделия в целом. Для повышения вибро- и ударостойкости светотехнического оборудования в качестве альтернативных излучателей используют несменные источники света с инжекционными светодиодами, обеспечивающие требуемое световое распределение фонаря за счет взаимной пространственной ориентации светодиодов и элементов вторичной оптики рассеивателя 2, 3. Как правило, светодиоды и электронную схему стабилизатора тока размещают на плате, подключаемой к бортовой сети автомобиля. Такие источники света обладают высокой надежностью, поскольку среднее время наработки на отказ светодиодов составляет несколько десятков тысяч часов. Недостатком известной конструкции, принятой за прототип, является негерметичность корпуса патрона в местах выводов токоподводящих контактов, что обусловливает недостаточную влагозащищенность модуля несменного источника света с кластером светодиодов, и является причиной отказов фонарей при эксплуатации в тяжелых климатических условиях, вследствие попадания водных растворов солей на элементы конструкции,и их последующего разрушения в результате коррозии. В основу полезной модели поставлена задача разработки конструкции технологичного в изготовлении несменного источника света для сигнальных фонарей транспортного средства с высокими показателями надежности. Технический результат проявляется в технологичности и универсальности несменного источника света. Поставленная задача достигается тем, что в несменном источнике света для установки во внешние сигнальные фонари транспортных средств, состоящем из корпуса патрона,модуля несменного источника света, содержащего электронную плату с кластером светодиодов и штекерную колодку, согласно полезной модели, корпус патрона выполнен в виде монолитного цилиндрического тубуса со штекерной колодкой с внутренними направляющими, в которых установлен модуль несменного источника света, снабженный пропущенными через отверстия в стенке патрона штекерными колодочными наконечниками для фиксированного осевого положения последних в корпусе патрона относительно элементов вторичной оптики рассеивателя фонаря, при этом патрон соосно сопряжен со штекерной колодкой и заполнен герметиком. 2 1701 В несменном источнике света две параллельные наружные поверхности штекерной колодки, снабжены пирамидальными фиксаторами, а одна из двух других наружных поверхностей снабжена установочным ключом. В несменном источнике света электронная схема модуля несменного источника света выполнена по технологии поверхностного монтажа элементов и заполнена компаундом. Новая конструкция несменного источника света позволяет исключить негативное влияние факторов внешней среды, обеспечивает долговечность несменного источника света, и возможность комплектации фонарей несменными источниками света с различными типами контактных разъемов, устанавливаемых по выбору заказчика. Для лучшего понимания полезная модель поясняется чертежом, где фиг. 1 - известный несменный источник света в сварном корпусе с пружинными контактами серии 6,35 фиг. 2 - общий вид полезной модели несменного источника света в патроне в виде монолитного цилиндрического тубуса, сопряженного со штыревой колодкой фиг. 3 - продольное сечение несменного источника света. Несменный источник света (фиг. 2, 3), для установки во внешние сигнальные фонари транспортных средств состоит из корпуса патрона 1, модуля 2 несменного источника света, содержащего электронную плату 3 с кластером светодиодов 4 и штекерную колодку 5. Корпус патрона 1 выполнен в виде монолитного со штекерной колодкой 5 цилиндрического тубуса 6 с внутренними направляющими 7, в которых установлен модуль несменного источника света 2, снабженный штекерными колодочными наконечниками 8 для обеспечения фиксированного осевого положения модуля несменного источника света 2 в корпусе патрона 1 относительно элементов вторичной оптики рассеивателя (на чертеже условно не показан) фонаря, пропущенными через отверстия 9 в задней стенке патрона 1,при этом патрон 1 соосно сопряжен со штекерной колодкой 5 и заполнен герметиком 10. В несменном источнике света в штекерной колодке 5 две параллельные наружные поверхности снабжены пирамидальными фиксаторами 11, а одна из двух других наружных поверхностей снабжена установочным ключом 12. В несменном источнике света электронная схема модуля 2 несменного источника света выполнена по технологии поверхностного монтажа элементов и заполнена компаундом. После установки по месту электронной платы модуля несменного источника света,что обеспечивается прохождением фиксаторов колодочных наконечников 13 через отверстия 9, выполненные в задней стенке основания патрона 1, исключается возможность его обратного осевого перемещения. Такое решение обеспечивает простоту сборки несменного источника и исключает передачу механических усилий в местах пайки штекерных наконечников элементам электронной платы несменного источника света при соединении или разъединении колодочных разъемов 4. Модуль несменного источника света (фиг. 3) состоит из электронной платы 3, изготовленной по технологии поверхностного монтажа, и кластера светодиодов 4. Выводы электронной платы 3 имеют гальваническое соединение с контактами, выполненными в виде штекерных наконечников 8. Заливка компаундом внутренней полости 10 корпуса патрона 1 обеспечивает герметичность несменного источника света. В известной конструкции (фиг. 1) негерметичность корпуса патрона 1 в местах выводов 14 токоподводящих контактов 15 обусловливает недостаточную влагозащищенность модуля несменного источника света 2, что является причиной отказов фонарей при эксплуатации в тяжелых климатических условиях вследствие попадания водных растворов солей на элементы конструкции и их последующего разрушения в результате коррозии. Как показали натурные испытания несменного источника света, расположение модуля 2 в корпусе патрона 1 с заливкой компаундом внутренней полости 10, обеспечивает высо 3 1701 кую надежность изделия, а унификация посадочных мест несменных источников света с различными вариантами контактных соединений и лампового патрона, позволяет оперативно без дополнительных затрат заменить ламповый вариант на светодиодный на эксплуатируемых автомобилях. Заявителем изготовлены и испытаны промышленные образцы несменных источников света предлагаемой конструкции. Промышленное использование предложенных вариантов конструкции несменного источника света ожидается в конце 2003 - начале 2004. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
