Магнитный сепаратор

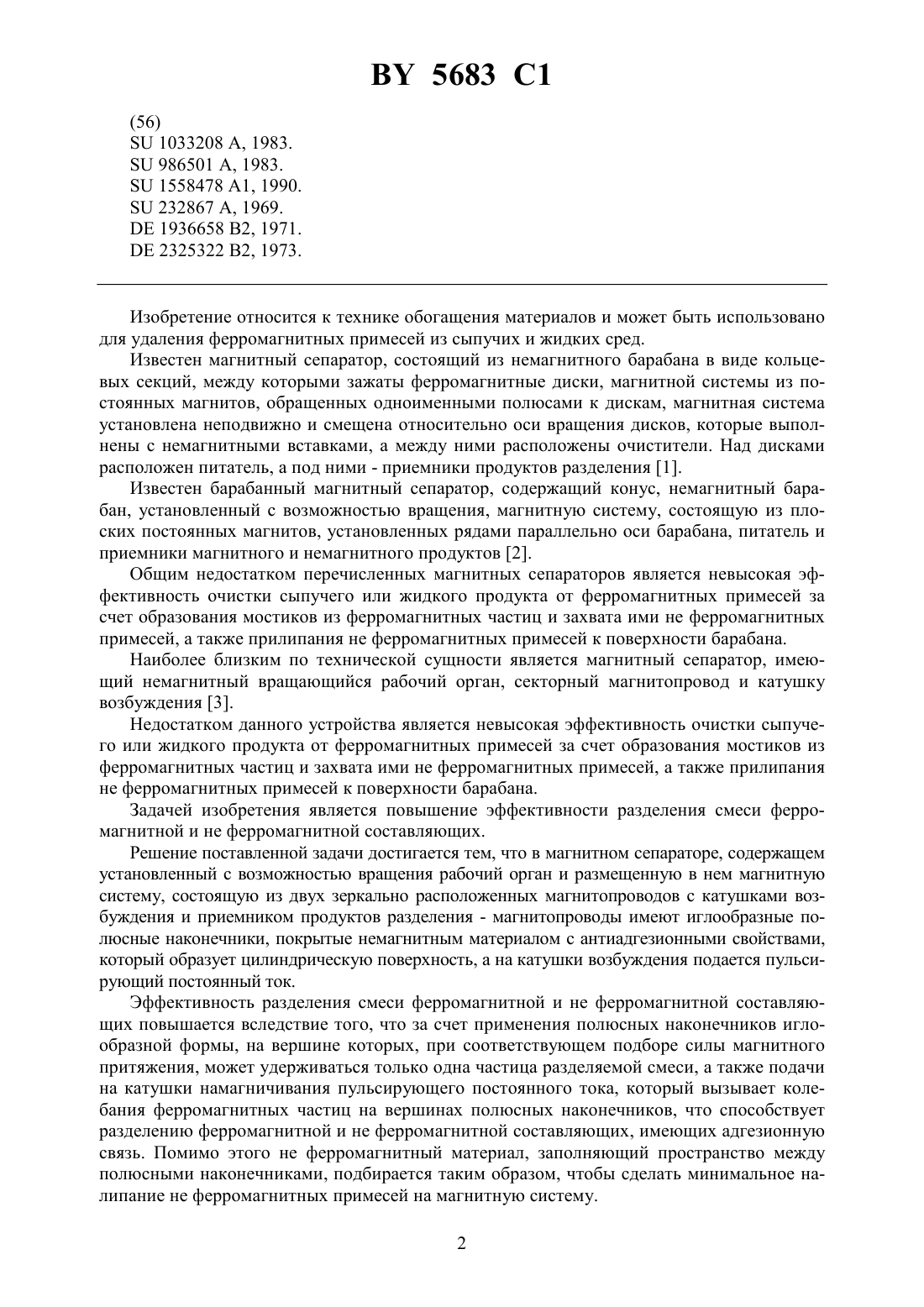

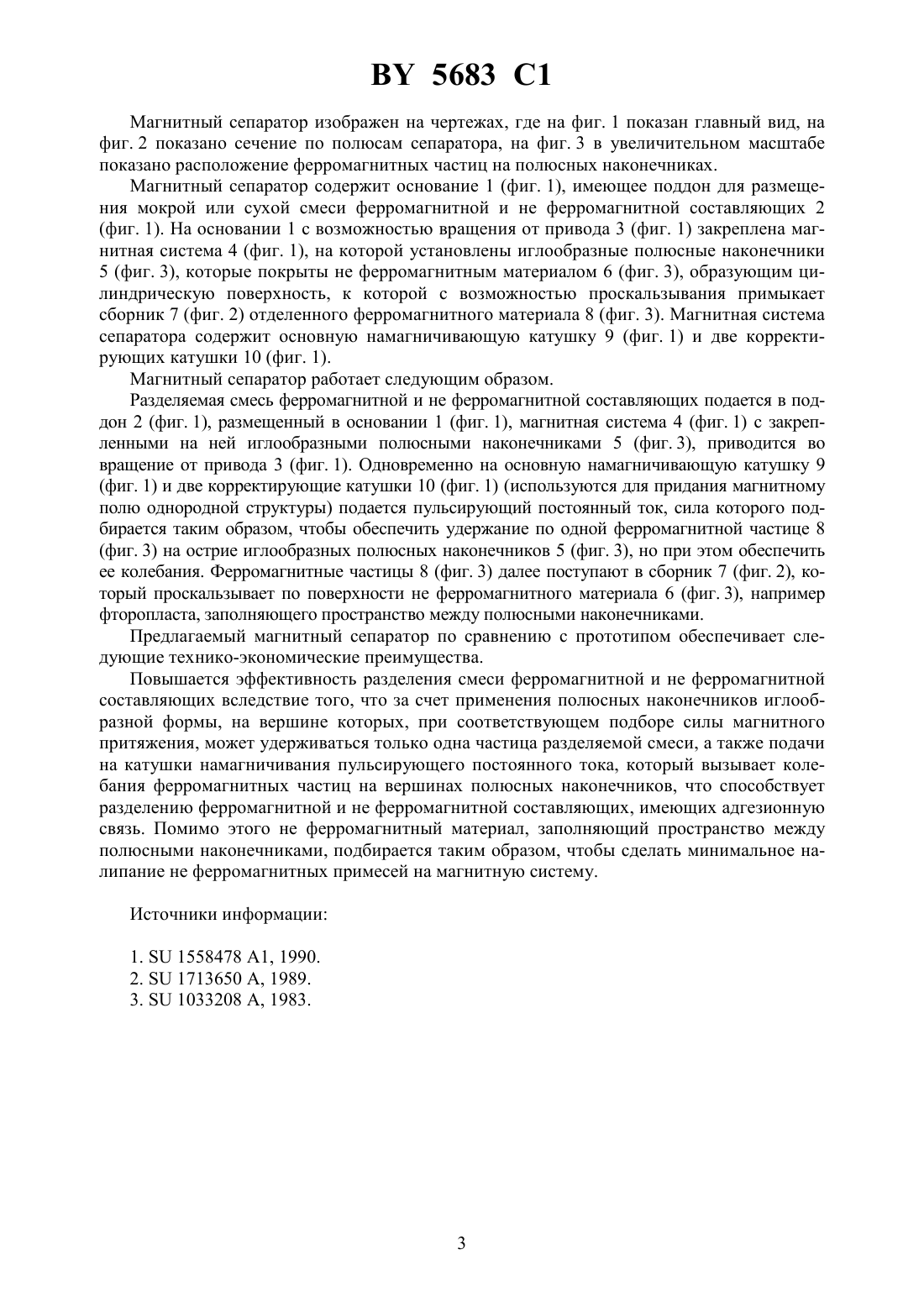

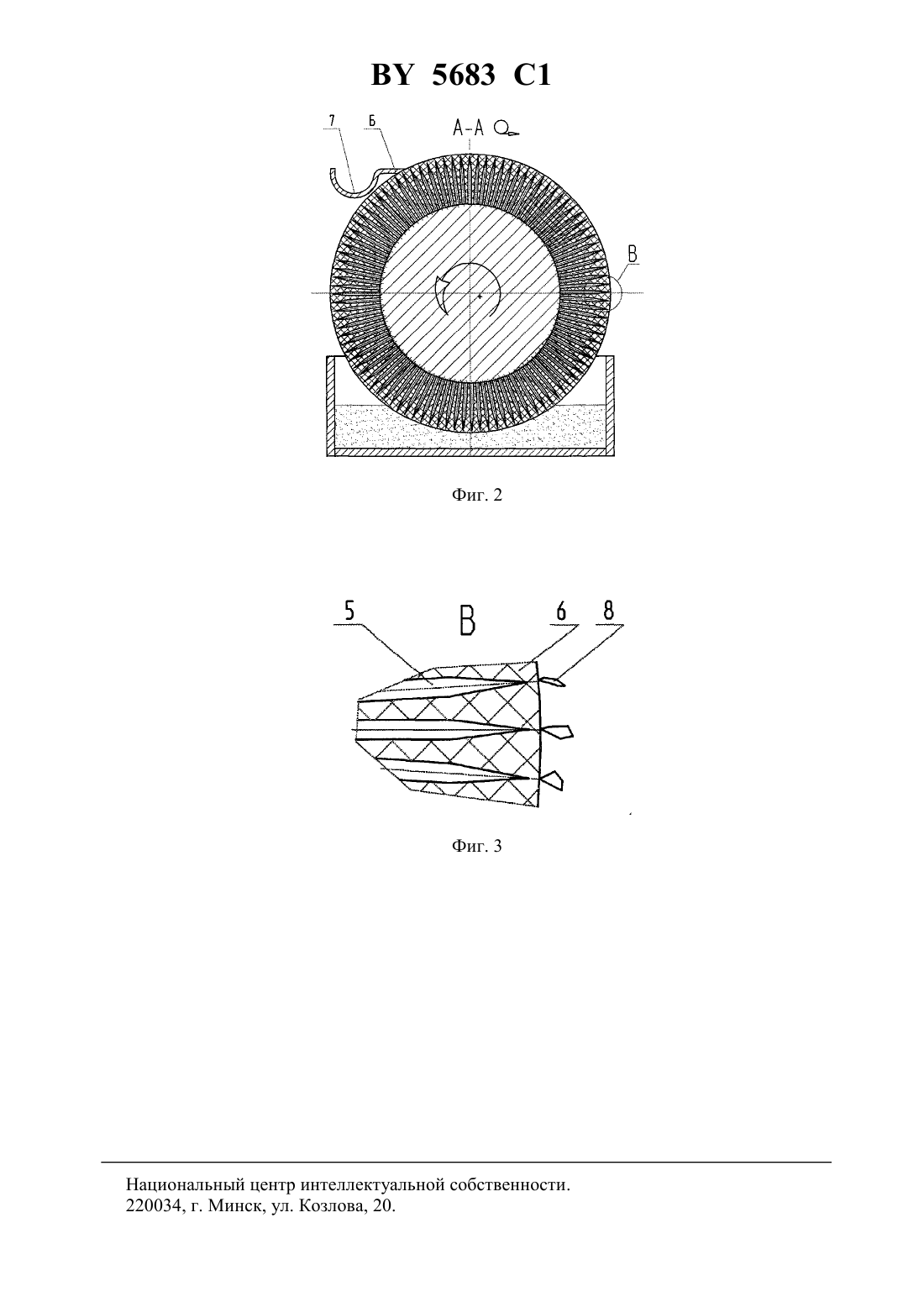

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Овцов Михаил Владимирович Обухов Александр Николаевич(57) Магнитный сепаратор, содержащий установленный с возможностью вращения рабочий орган, размещенную в нем магнитную систему, состоящую из двух зеркально расположенных магнитопроводов с катушками возбуждения, и приемник продуктов разделения, отличающийся тем, что магнитопроводы имеют иглообразные полюсные наконечники, покрытые немагнитным материалом с антиадгезионными свойствами, который образует цилиндрическую поверхность, а на катушки возбуждения подается пульсирующий постоянный ток.(56)1033208 А, 1983.986501 А, 1983.1558478 1, 1990.232867 , 1969.1936658 2, 1971.2325322 2, 1973. Изобретение относится к технике обогащения материалов и может быть использовано для удаления ферромагнитных примесей из сыпучих и жидких сред. Известен магнитный сепаратор, состоящий из немагнитного барабана в виде кольцевых секций, между которыми зажаты ферромагнитные диски, магнитной системы из постоянных магнитов, обращенных одноименными полюсами к дискам, магнитная система установлена неподвижно и смещена относительно оси вращения дисков, которые выполнены с немагнитными вставками, а между ними расположены очистители. Над дисками расположен питатель, а под ними - приемники продуктов разделения 1. Известен барабанный магнитный сепаратор, содержащий конус, немагнитный барабан, установленный с возможностью вращения, магнитную систему, состоящую из плоских постоянных магнитов, установленных рядами параллельно оси барабана, питатель и приемники магнитного и немагнитного продуктов 2. Общим недостатком перечисленных магнитных сепараторов является невысокая эффективность очистки сыпучего или жидкого продукта от ферромагнитных примесей за счет образования мостиков из ферромагнитных частиц и захвата ими не ферромагнитных примесей, а также прилипания не ферромагнитных примесей к поверхности барабана. Наиболее близким по технической сущности является магнитный сепаратор, имеющий немагнитный вращающийся рабочий орган, секторный магнитопровод и катушку возбуждения 3. Недостатком данного устройства является невысокая эффективность очистки сыпучего или жидкого продукта от ферромагнитных примесей за счет образования мостиков из ферромагнитных частиц и захвата ими не ферромагнитных примесей, а также прилипания не ферромагнитных примесей к поверхности барабана. Задачей изобретения является повышение эффективности разделения смеси ферромагнитной и не ферромагнитной составляющих. Решение поставленной задачи достигается тем, что в магнитном сепараторе, содержащем установленный с возможностью вращения рабочий орган и размещенную в нем магнитную систему, состоящую из двух зеркально расположенных магнитопроводов с катушками возбуждения и приемником продуктов разделения - магнитопроводы имеют иглообразные полюсные наконечники, покрытые немагнитным материалом с антиадгезионными свойствами,который образует цилиндрическую поверхность, а на катушки возбуждения подается пульсирующий постоянный ток. Эффективность разделения смеси ферромагнитной и не ферромагнитной составляющих повышается вследствие того, что за счет применения полюсных наконечников иглообразной формы, на вершине которых, при соответствующем подборе силы магнитного притяжения, может удерживаться только одна частица разделяемой смеси, а также подачи на катушки намагничивания пульсирующего постоянного тока, который вызывает колебания ферромагнитных частиц на вершинах полюсных наконечников, что способствует разделению ферромагнитной и не ферромагнитной составляющих, имеющих адгезионную связь. Помимо этого не ферромагнитный материал, заполняющий пространство между полюсными наконечниками, подбирается таким образом, чтобы сделать минимальное налипание не ферромагнитных примесей на магнитную систему. 2 5683 1 Магнитный сепаратор изображен на чертежах, где на фиг. 1 показан главный вид, на фиг. 2 показано сечение по полюсам сепаратора, на фиг. 3 в увеличительном масштабе показано расположение ферромагнитных частиц на полюсных наконечниках. Магнитный сепаратор содержит основание 1 (фиг. 1), имеющее поддон для размещения мокрой или сухой смеси ферромагнитной и не ферромагнитной составляющих 2(фиг. 1). На основании 1 с возможностью вращения от привода 3 (фиг. 1) закреплена магнитная система 4 (фиг. 1), на которой установлены иглообразные полюсные наконечники 5 (фиг. 3), которые покрыты не ферромагнитным материалом 6 (фиг. 3), образующим цилиндрическую поверхность, к которой с возможностью проскальзывания примыкает сборник 7 (фиг. 2) отделенного ферромагнитного материала 8 (фиг. 3). Магнитная система сепаратора содержит основную намагничивающую катушку 9 (фиг. 1) и две корректирующих катушки 10 (фиг. 1). Магнитный сепаратор работает следующим образом. Разделяемая смесь ферромагнитной и не ферромагнитной составляющих подается в поддон 2 (фиг. 1), размещенный в основании 1 (фиг. 1), магнитная система 4 (фиг. 1) с закрепленными на ней иглообразными полюсными наконечниками 5 (фиг. 3), приводится во вращение от привода 3 (фиг. 1). Одновременно на основную намагничивающую катушку 9(фиг. 1) и две корректирующие катушки 10 (фиг. 1) (используются для придания магнитному полю однородной структуры) подается пульсирующий постоянный ток, сила которого подбирается таким образом, чтобы обеспечить удержание по одной ферромагнитной частице 8(фиг. 3) на острие иглообразных полюсных наконечников 5 (фиг. 3), но при этом обеспечить ее колебания. Ферромагнитные частицы 8 (фиг. 3) далее поступают в сборник 7 (фиг. 2), который проскальзывает по поверхности не ферромагнитного материала 6 (фиг. 3), например фторопласта, заполняющего пространство между полюсными наконечниками. Предлагаемый магнитный сепаратор по сравнению с прототипом обеспечивает следующие технико-экономические преимущества. Повышается эффективность разделения смеси ферромагнитной и не ферромагнитной составляющих вследствие того, что за счет применения полюсных наконечников иглообразной формы, на вершине которых, при соответствующем подборе силы магнитного притяжения, может удерживаться только одна частица разделяемой смеси, а также подачи на катушки намагничивания пульсирующего постоянного тока, который вызывает колебания ферромагнитных частиц на вершинах полюсных наконечников, что способствует разделению ферромагнитной и не ферромагнитной составляющих, имеющих адгезионную связь. Помимо этого не ферромагнитный материал, заполняющий пространство между полюсными наконечниками, подбирается таким образом, чтобы сделать минимальное налипание не ферромагнитных примесей на магнитную систему. Источники информации 1.1558478 1, 1990. 2.1713650 , 1989. 3.1033208 , 1983. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
