Способ вязания трубчатого основовязаного трикотажа

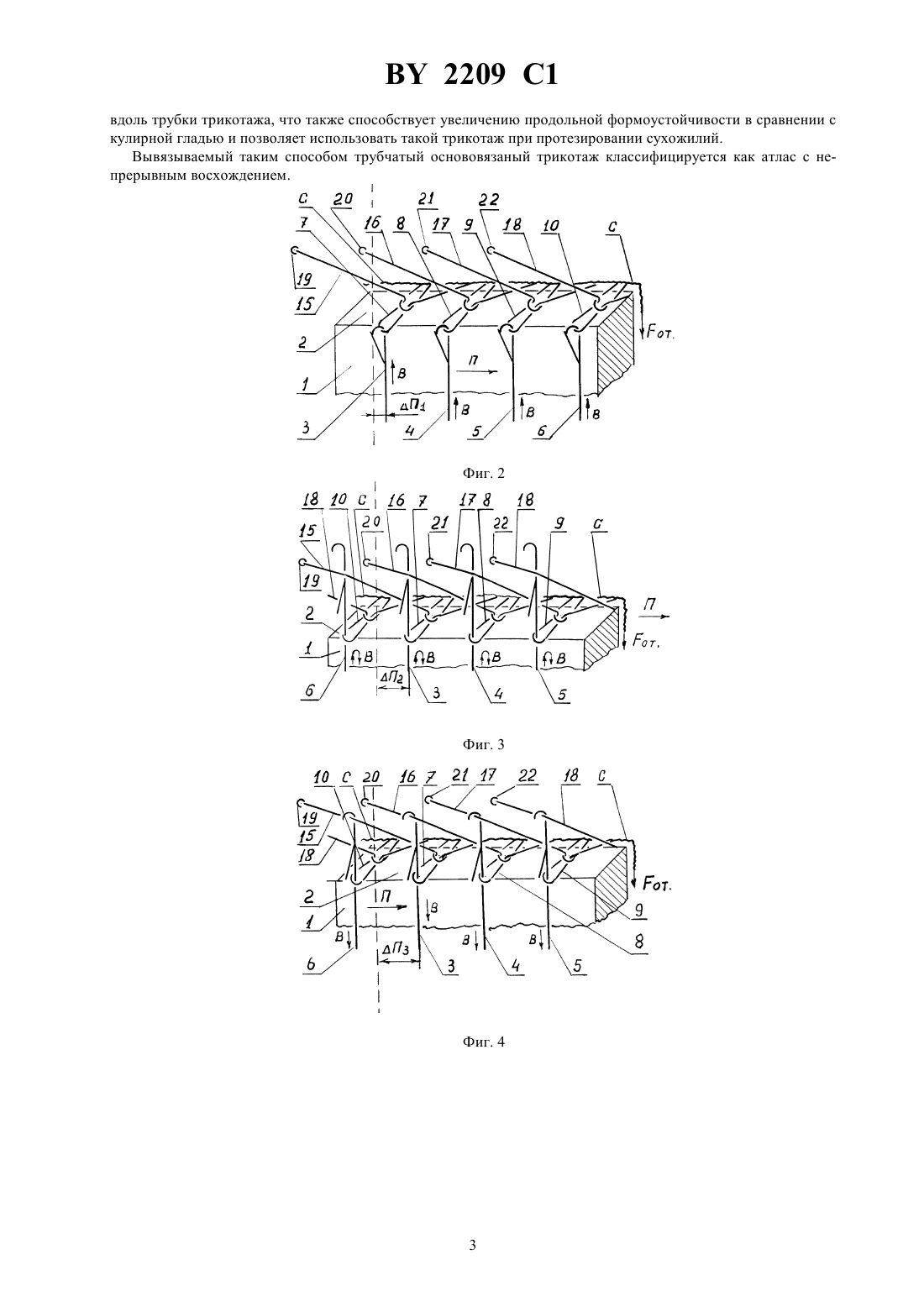

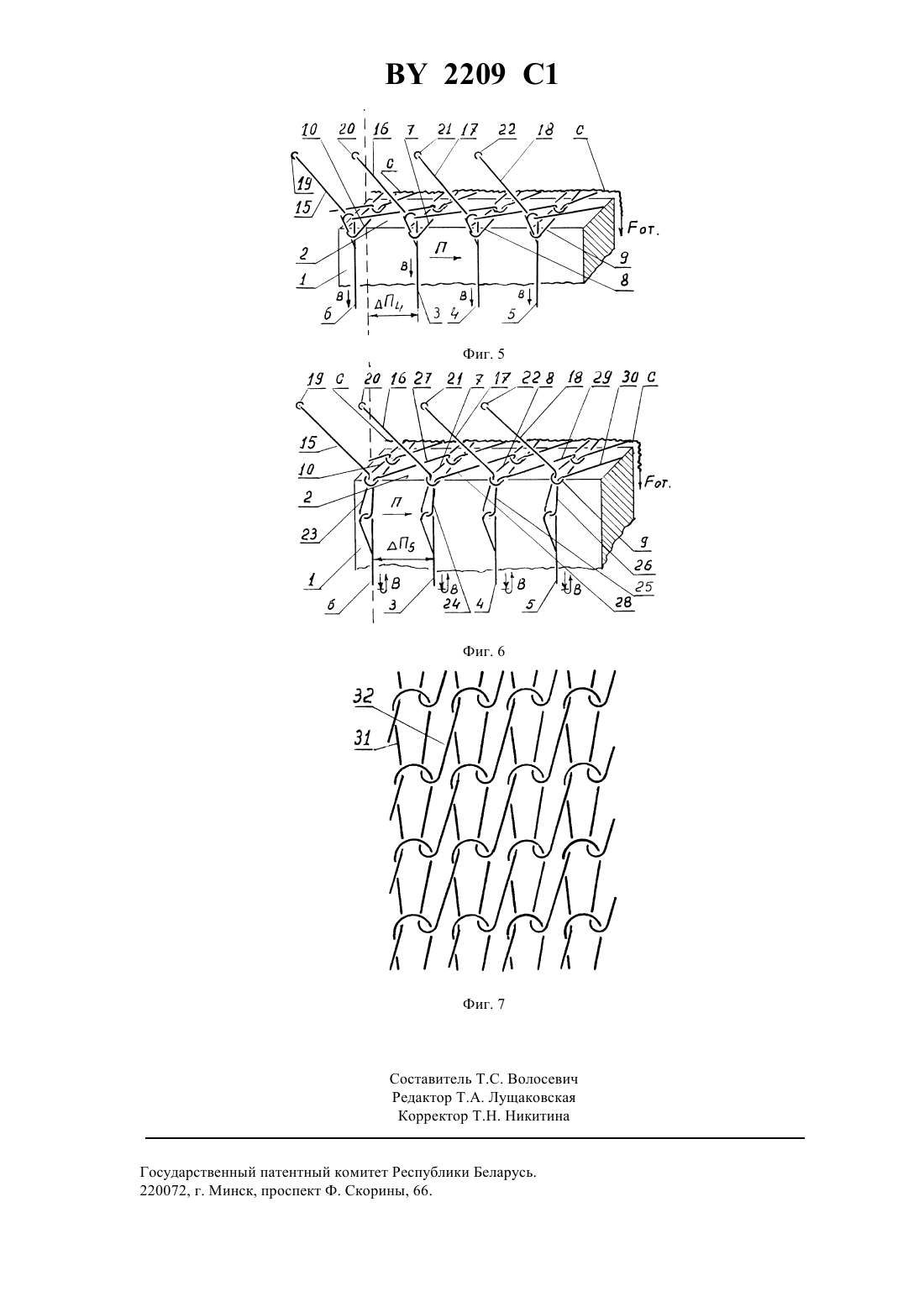

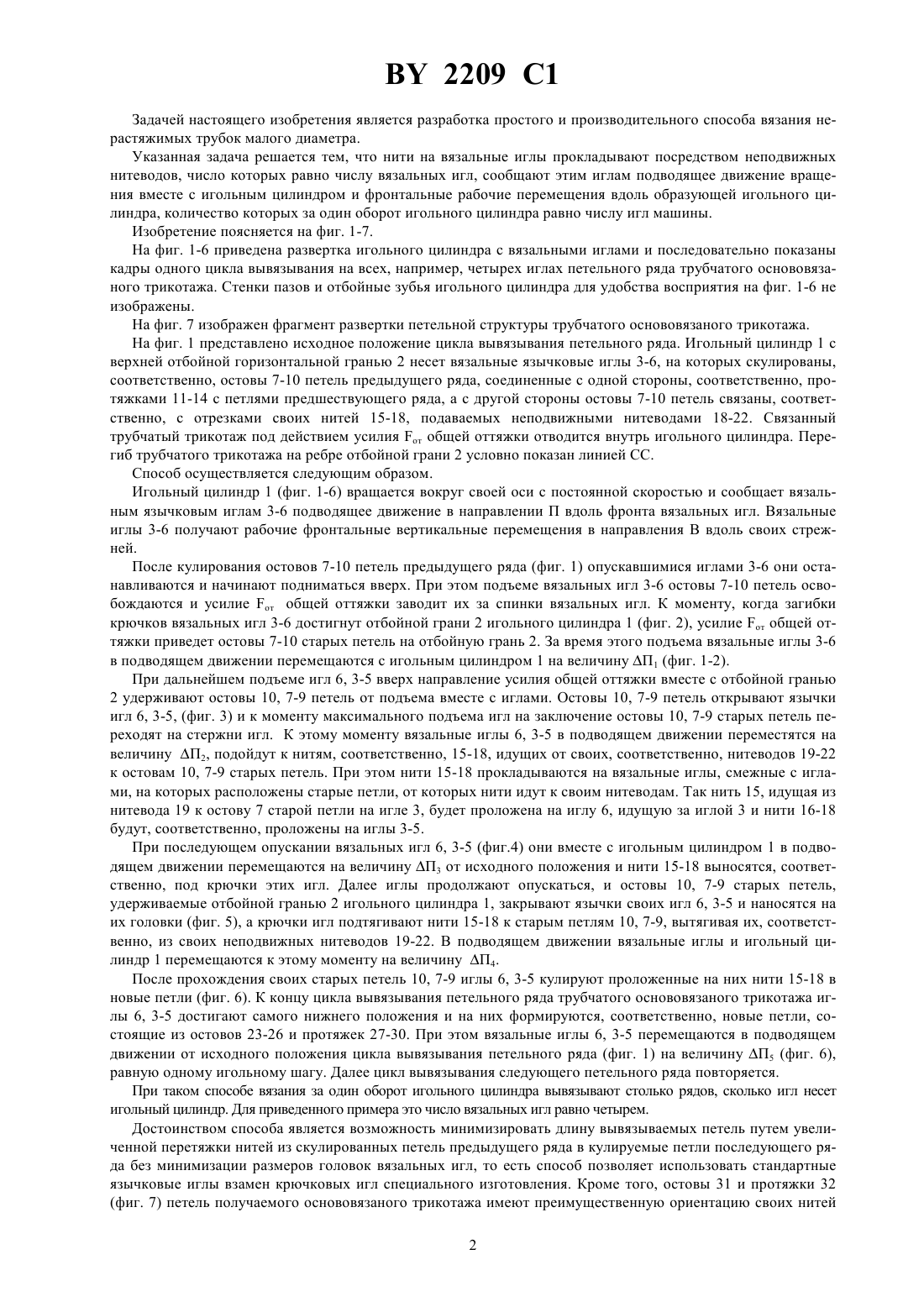

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ ВЯЗАНИЯ ТРУБЧАТОГО ОСНОВОВЯЗАНОГО ТРИКОТАЖА(73) Патентообладатели Рагоза Игорь Вячеславович, Балашов Петр Егорович(57) Способ вязания трубчатого основовязаного трикотажа на круглой основовязальной машине, заключающийся в последовательной наработке кольцевых петельных рядов, каждый из которых получают путем одновременного прокладывания всех нитей на все вязальные иглы и последующего одновременного вывязывания на этих иглах всех петель кольцевого ряда, отличающийся тем, что нити на вязальные иглы прокладывают посредством неподвижных нитеводов, число которых равно числу вязальных игл, сообщают этим иглам подводящее движение вращения вместе с игольным цилиндром и фронтальные рабочие перемещения вдоль образующей игольного цилиндра, количество которых за один оборот игольного цилиндра равно количеству вязальных игл машины. Изобретение относится к трикотажному производству, а именно к технологии изготовления трубок малого диаметра специального назначения, например медицинского. Известен способ вязания трубок малого диаметра для кровеносных сосудов. Способ осуществляют путем последовательного прокладывания и провязывания нити в петли кулирной глади крючковыми иглами, которым сообщают только индивидуальные рабочие перемещения вдоль образующей конической игольницы. Подводящее движение имеют нитевод, игольные клинья и пресс. Конструктивное оформление способа позволяет получать на машине трубки диаметром не менее 10 мм. Способ и конструкция машины позволяют вывязывать только переплетение кулирная гладь, имеющее достаточно большую деформируемость в длину 1. 2209 1 Задачей настоящего изобретения является разработка простого и производительного способа вязания нерастяжимых трубок малого диаметра. Указанная задача решается тем, что нити на вязальные иглы прокладывают посредством неподвижных нитеводов, число которых равно числу вязальных игл, сообщают этим иглам подводящее движение вращения вместе с игольным цилиндром и фронтальные рабочие перемещения вдоль образующей игольного цилиндра, количество которых за один оборот игольного цилиндра равно числу игл машины. Изобретение поясняется на фиг. 1-7. На фиг. 1-6 приведена развертка игольного цилиндра с вязальными иглами и последовательно показаны кадры одного цикла вывязывания на всех, например, четырех иглах петельного ряда трубчатого основовязаного трикотажа. Стенки пазов и отбойные зубья игольного цилиндра для удобства восприятия на фиг. 1-6 не изображены. На фиг. 7 изображен фрагмент развертки петельной структуры трубчатого основовязаного трикотажа. На фиг. 1 представлено исходное положение цикла вывязывания петельного ряда. Игольный цилиндр 1 с верхней отбойной горизонтальной гранью 2 несет вязальные язычковые иглы 3-6, на которых скулированы,соответственно, остовы 7-10 петель предыдущего ряда, соединенные с одной стороны, соответственно, протяжками 11-14 с петлями предшествующего ряда, а с другой стороны остовы 7-10 петель связаны, соответственно, с отрезками своих нитей 15-18, подаваемых неподвижными нитеводами 18-22. Связанный трубчатый трикотаж под действием усилия от общей оттяжки отводится внутрь игольного цилиндра. Перегиб трубчатого трикотажа на ребре отбойной грани 2 условно показан линией СС. Способ осуществляется следующим образом. Игольный цилиндр 1 (фиг. 1-6) вращается вокруг своей оси с постоянной скоростью и сообщает вязальным язычковым иглам 3-6 подводящее движение в направлении П вдоль фронта вязальных игл. Вязальные иглы 3-6 получают рабочие фронтальные вертикальные перемещения в направления В вдоль своих стрежней. После кулирования остовов 7-10 петель предыдущего ряда (фиг. 1) опускавшимися иглами 3-6 они останавливаются и начинают подниматься вверх. При этом подъеме вязальных игл 3-6 остовы 7-10 петель освобождаются и усилие от общей оттяжки заводит их за спинки вязальных игл. К моменту, когда загибки крючков вязальных игл 3-6 достигнут отбойной грани 2 игольного цилиндра 1 (фиг. 2), усилие от общей оттяжки приведет остовы 7-10 старых петель на отбойную грань 2. За время этого подъема вязальные иглы 3-6 в подводящем движении перемещаются с игольным цилиндром 1 на величину П 1 (фиг. 1-2). При дальнейшем подъеме игл 6, 3-5 вверх направление усилия общей оттяжки вместе с отбойной гранью 2 удерживают остовы 10, 7-9 петель от подъема вместе с иглами. Остовы 10, 7-9 петель открывают язычки игл 6, 3-5, (фиг. 3) и к моменту максимального подъема игл на заключение остовы 10, 7-9 старых петель переходят на стержни игл. К этому моменту вязальные иглы 6, 3-5 в подводящем движении переместятся на величину П 2, подойдут к нитям, соответственно, 15-18, идущих от своих, соответственно, нитеводов 19-22 к остовам 10, 7-9 старых петель. При этом нити 15-18 прокладываются на вязальные иглы, смежные с иглами, на которых расположены старые петли, от которых нити идут к своим нитеводам. Так нить 15, идущая из нитевода 19 к остову 7 старой петли на игле 3, будет проложена на иглу 6, идущую за иглой 3 и нити 16-18 будут, соответственно, проложены на иглы 3-5. При последующем опускании вязальных игл 6, 3-5 (фиг.4) они вместе с игольным цилиндром 1 в подводящем движении перемещаются на величину П 3 от исходного положения и нити 15-18 выносятся, соответственно, под крючки этих игл. Далее иглы продолжают опускаться, и остовы 10, 7-9 старых петель,удерживаемые отбойной гранью 2 игольного цилиндра 1, закрывают язычки своих игл 6, 3-5 и наносятся на их головки (фиг. 5), а крючки игл подтягивают нити 15-18 к старым петлям 10, 7-9, вытягивая их, соответственно, из своих неподвижных нитеводов 19-22. В подводящем движении вязальные иглы и игольный цилиндр 1 перемещаются к этому моменту на величину П 4. После прохождения своих старых петель 10, 7-9 иглы 6, 3-5 кулируют проложенные на них нити 15-18 в новые петли (фиг. 6). К концу цикла вывязывания петельного ряда трубчатого основовязаного трикотажа иглы 6, 3-5 достигают самого нижнего положения и на них формируются, соответственно, новые петли, состоящие из остовов 23-26 и протяжек 27-30. При этом вязальные иглы 6, 3-5 перемещаются в подводящем движении от исходного положения цикла вывязывания петельного ряда (фиг. 1) на величину П 5 (фиг. 6),равную одному игольному шагу. Далее цикл вывязывания следующего петельного ряда повторяется. При таком способе вязания за один оборот игольного цилиндра вывязывают столько рядов, сколько игл несет игольный цилиндр. Для приведенного примера это число вязальных игл равно четырем. Достоинством способа является возможность минимизировать длину вывязываемых петель путем увеличенной перетяжки нитей из скулированных петель предыдущего ряда в кулируемые петли последующего ряда без минимизации размеров головок вязальных игл, то есть способ позволяет использовать стандартные язычковые иглы взамен крючковых игл специального изготовления. Кроме того, остовы 31 и протяжки 32(фиг. 7) петель получаемого основовязаного трикотажа имеют преимущественную ориентацию своих нитей 2 2209 1 вдоль трубки трикотажа, что также способствует увеличению продольной формоустойчивости в сравнении с кулирной гладью и позволяет использовать такой трикотаж при протезировании сухожилий. Вывязываемый таким способом трубчатый основовязаный трикотаж классифицируется как атлас с непрерывным восхождением. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 4
