Устройство для отделения инородных примесей от стебельчатых кормов
Номер патента: 16180
Опубликовано: 30.08.2012
Авторы: Основина Лариса Григорьевна, Агейчик Валерий Александрович, Основин Сергей Викторович
Текст
(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ИНОРОДНЫХ ПРИМЕСЕЙ ОТ СТЕБЕЛЬЧАТЫХ КОРМОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Сергей Викторович Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для отделения инородных примесей от стебельчатых кормов, содержащее питающий ленточный транспортер, установленный за ним направляющий щиток, лопастной битер, расположенный над направляющим щитком, и разделительный орган, выполненный в виде подвешенных гибких нитей, размещенных в шахматном порядке в несколько рядов и оснащенных на нижних концах металлическими стержнями, причем разделительный орган установлен в корпусе, имеющем открытую переднюю и заднюю закрытую глухой стенкой части, отличающееся тем, что каждый металлический стержень выполнен в виде полого цилиндра с внутренней горизонтальной перегородкой, разделяющей его внутреннюю полость на верхнюю и нижнюю части, причем в верней части расположен подвешенный к прикрепленной к центру верхней внутренней поверхности полого цилиндра пружине с возможностью перемещения относительно внутренней поверхности 16180 1 2012.08.30 полого цилиндра металлический диск, образующие пружинный маятник, а в нижней части к прикрепленному с помощью пространственного шарнира к центру нижней поверхности внутренней горизонтальной перегородки полого цилиндра с возможностью поворота относительно этого центра во всех направлениях жестко присоединен металлический шар,образующие физический маятник, причем периоды собственных колебаний пружинного и физического маятников меньше, чем период колебаний каждого подвешенного на гибкой нити металлического стержня в вертикальном и горизонтальном направлениях. Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для отделения инородных примесей от стебельчатых кормов перед их подготовкой к скармливанию. Известно 1 устройство для отделения инородных примесей от стебельчатых кормов,включающее питающий ленточный транспортер, лопастной битер, направляющий щиток и разделительный орган, выполненный в виде подвешенных гибких нитей, размещенных в шахматном порядке в несколько рядов и оснащенных на нижних концах металлическими стержнями, причем разделительный орган установлен в корпусе, имеющем открытую переднюю и заднюю закрытую глухой стенкой части, а устройство снабжено дополнительным очистительным органом в виде четырех валков с шипами длиной, равной половине диаметра валков, и имеющих планетарный привод от одной приводной шестерни. Такое устройство не позволяет эффективно отделять инородные примеси от стебельчатых кормов, так как гибкие нити, растягиваясь и отклоняясь в направлении движения плотных инородных включений в течении определенного времени, не способны выполнять свою функцию, совершая продольные и поперечные колебания до возврата их в первоначальное положение. Задача, которую решает изобретение, заключается в повышении эффективности отделения инородных примесей от стебельчатых кормов. Поставленная задача решается с помощью устройства для отделения инородных примесей от стебельчатых кормов, содержащего питающий ленточный транспортер, установленный за ним направляющий щиток, лопастной битер, расположенный над направляющим щитком, и разделительный орган, выполненный в виде подвешенных гибких нитей, размещенных в шахматном порядке в несколько рядов и оснащенных на нижних концах металлическими стержнями, причем разделительный орган установлен в корпусе,имеющем открытую переднюю и заднюю закрытую глухой стенкой части, где каждый металлический стержень выполнен в виде полого цилиндра с внутренней горизонтальной перегородкой, разделяющей его внутреннюю полость на верхнюю и нижнюю части,причем в верней части расположен подвешенный к прикрепленной к центру верхней внутренней поверхности полого цилиндра пружине с возможностью перемещения относительно внутренней поверхности полого цилиндра металлический диск, образующие пружинный маятник, а в нижней части к прикрепленному с помощью пространственного шарнира к центру нижней поверхности внутренней горизонтальной перегородки полого цилиндра с возможностью поворота относительно этого центра во всех направлениях стержню жестко присоединен металлический шар, образующие физический маятник, причем периоды собственных колебаний пружинного и физического маятников меньше, чем период колебаний подвешенного на гибкой нити металлического стержня в вертикальном и горизонтальном направлениях. Техническим результатом при использовании изобретения является повышение эффективности отделения инородных примесей от стебельчатых кормов за счет быстрого успокоения продольных и поперечных колебаний гибких нитей при воздействии на них плотных инородных включений. 2 16180 1 2012.08.30 На фиг. 1 представлен общий вид очистительного устройства на фиг. 2 - разрез по сечению А-А дополнительного очистительного органа с приводом на фиг. 3 - конструкция металлического стержня, выполненного в виде полого цилиндра. Устройство для отделения инородных примесей от стебельчатых кормов состоит из питающего ленточного транспортера 1, обеспечивающего загрузку устройства ворохом сепарируемого корма. За питающим транспортером 1 размещается направляющий щиток 2, над которым расположен лопастной битер 3. От битера 3 на расстоянии, достаточном для разрыхления порции вороха, установлен разделительный орган 4, представляющий собой несколько рядов вертикально подвешенных гибких нитей 5, нижние свободные концы которых для балласта оснащены металлическими стержнями 6. Гибкие нити 5 заключены в корпус 7, который открыт только с передней стороны, а с задней части закрыт глухой стенкой 8. Гибкие нити 5 смежных рядов размещаются в корпусе 7 в шахматном порядке. Отделитель 11 состоит из четырех валков 12 с шипами 13, длина которых составляет не более половины длины окружности валков 12. Оси валков 12 расположены по окружности, и их приводы выполнены в виде планетарной передачи 14 с передачей крутящего момента от общей солнечной шестерни 15. Под отделителем 11 располагается выносной ленточный транспортер 16 (фиг. 2). Каждый металлический стержень 6 (фиг. 3) выполнен в виде полого цилиндра с внутренней горизонтальной перегородкой 17, разделяющей его внутреннюю полость на верхнюю 18 и нижнюю 19 части, причем в верней 18 части расположен подвешенный к прикрепленной к центру верхней внутренней поверхности полого цилиндра пружине 20 с возможностью перемещения относительно внутренней поверхности цилиндра металлический диск 21, а в нижней части к прикрепленному с помощью пространственного шарнира 22 к центру нижней поверхности внутренней горизонтальной перегородки 17 полого цилиндра с возможностью поворота относительно этого центра во всех направлениях стержню 23 жестко присоединен металлический шар 24, образующие соответственно в верхней части пружинный и в нижней части физический маятники, причем периоды собственных колебаний этих маятников меньше, чем соответственно периоды колебаний во время работы устройства подвешенного на гибкой нити металлический стержня в вертикальном и горизонтальном направлениях. Устройство работает следующим образом. Ворох сено-соломистого корма питающим транспортером 1 подается на лопастной битер 3. Лопастями битера 3 ворох разрывается на порции и выбрасывается на разделительный орган 4. Разделенный на порции и разрыхленный сопротивлением встречного потока воздуха ворох попадает (направление показано на фиг. 3 стрелкой) на подвешенные гибкие нити 5 разделительного органа 4 и ввиду больших относительных размеров, а также малой массы застревает в них. Теряя на гибких нитях 5 приобретенную кинетическую энергию, порции корма скатываются по ним вниз и падают в отделитель гибких включений 11. Тяжелые включения, обладающие большей массой и соответственно большей кинетической энергией, наклоняют на больший угол гибкие нити 5 и, передав им приобретенную от лопастей битера 3 кинетическую энергию, твердые примеси при этом оказываются в зоне поля очистки 9, где установлен сборник тяжелых включений 10, и скатываются в него. Часть твердых включений, обладающих большей энергией и перелетевших поле действия гибких нитей 5, ударившись о заднюю глухую стенку 8 разделительного органа 4, тоже попадают в сборник 10. Валки 12, вращаясь с большей относительной скоростью вокруг общей оси, дополнительно разрыхляют и ворошат стебельчатый корм. Бечевка или обвязочный материал тюков, как более гибкие тела, падая на валки 12, перегибаются и обхватывают валки 12 на длину их полуокружности. Затем шипы 13 валков 12 зацепляют эти включения и при своем последующем вращении вокруг собственной оси наматывают их на себя, вынося, таким образом, из вороха стебельчатого 3 16180 1 2012.08.30 корма. Сено-соломистый материал ввиду большей относительной жесткости стеблей не успевает схватиться шипами 13 валков 12 и сбрасывается вниз на выносной транспортер 16. Намотанные на валки 12 гибкие включения при очередном ежедневном обслуживании разрезаются ножом и убираются, таким образом обеспечивается подготовка валков 12 отделителя 11 для последующей работы. Легкие примеси же за счет сопротивления потока воздуха, который образуется глухой задней стенкой 8 корпуса разделительного органа 4,направляются вниз в отделитель 11. В отделителе 11 обеспечивается гашение скоростей, и мелкая фракция вороха без потерь попадает на полотно выносного транспортера 16. Задняя глухая стенка отделителя твердых включений оказывает аэродинамическое сопротивление порциям корма, поданного битером, и легкие включения ввиду их значительной парусности сразу направляются вниз в отделитель. Отклоненные в результате воздействия тяжелых включений гибкие нити 5 совершают вместе с выполненными в виде полых цилиндров металлическими стержнями 6 продольные и поперечные колебания, которые гасятся соответственно расположенными в верхней части пружинным и в нижней части физическим маятниками, так как периоды собственных колебаний этих маятников меньше, чем периоды колебания во время работы устройства подвешенного на гибкой нити металлического стержня в вертикальном и горизонтальном направлениях. Таким образом осуществляется быстрое успокоение продольных и поперечных колебаний гибких нитей при воздействии на них плотных инородных включений, что значительно повышает эффективность отделения инородных примесей от стебельчатых кормов, причем расположение физического маятника ниже пружинного обусловлено увеличением амплитуды поперечных колебаний в нижнем направлении. Использование предлагаемой конструкции позволит предотвратить поломки измельчающих рабочих органов кормоприготовительных машин и исключает попадание в желудок животных твердых включений и синтетического обвязочного материала, обладающих весьма отрицательными воздействиями на организм животных. Источники информации 1. Патент на изобретение РФ 2233106 2, МПК 23 17/00,01 33/08,01 29/00, 07 13/00 // Бюл.21. - 2004. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

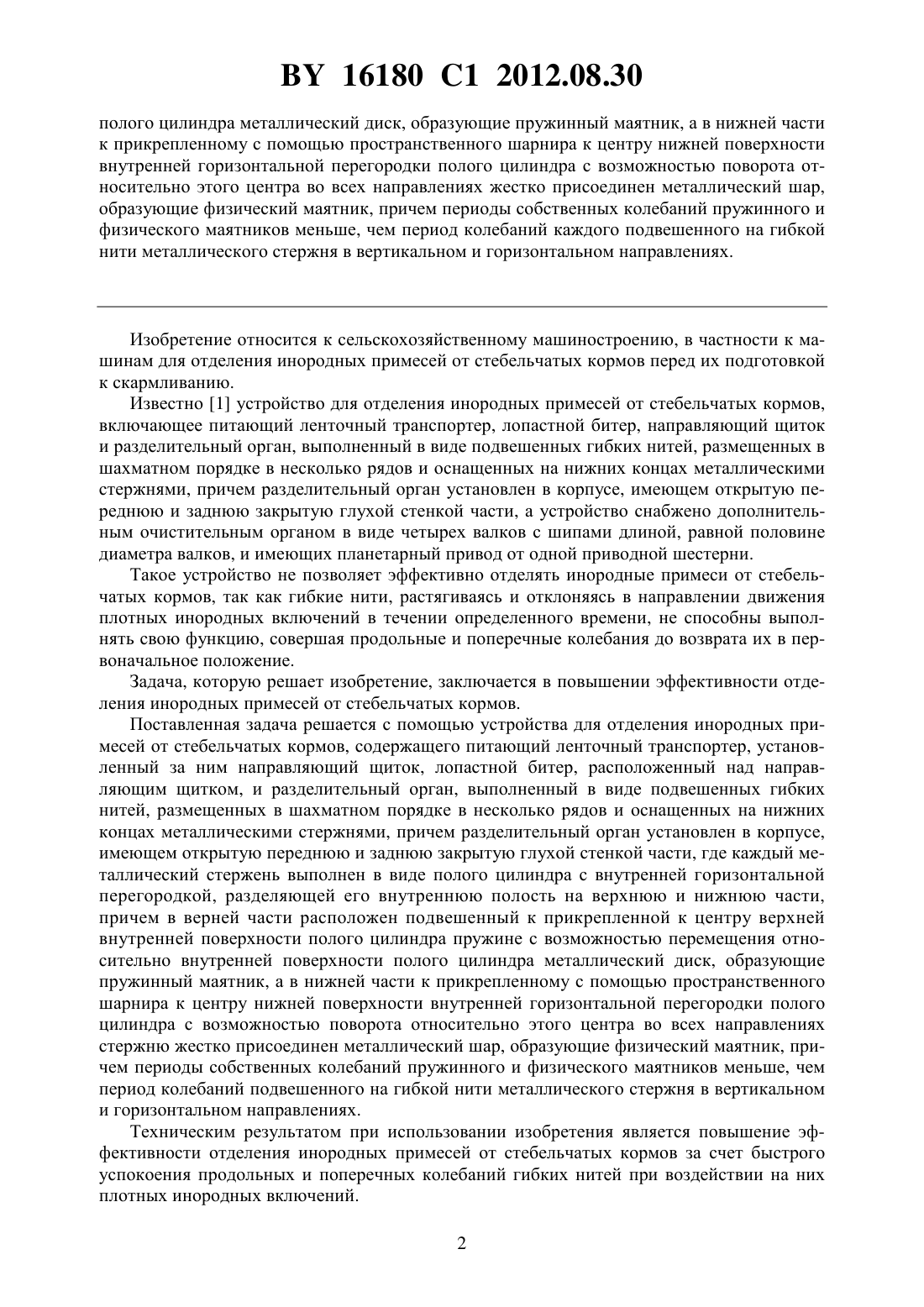

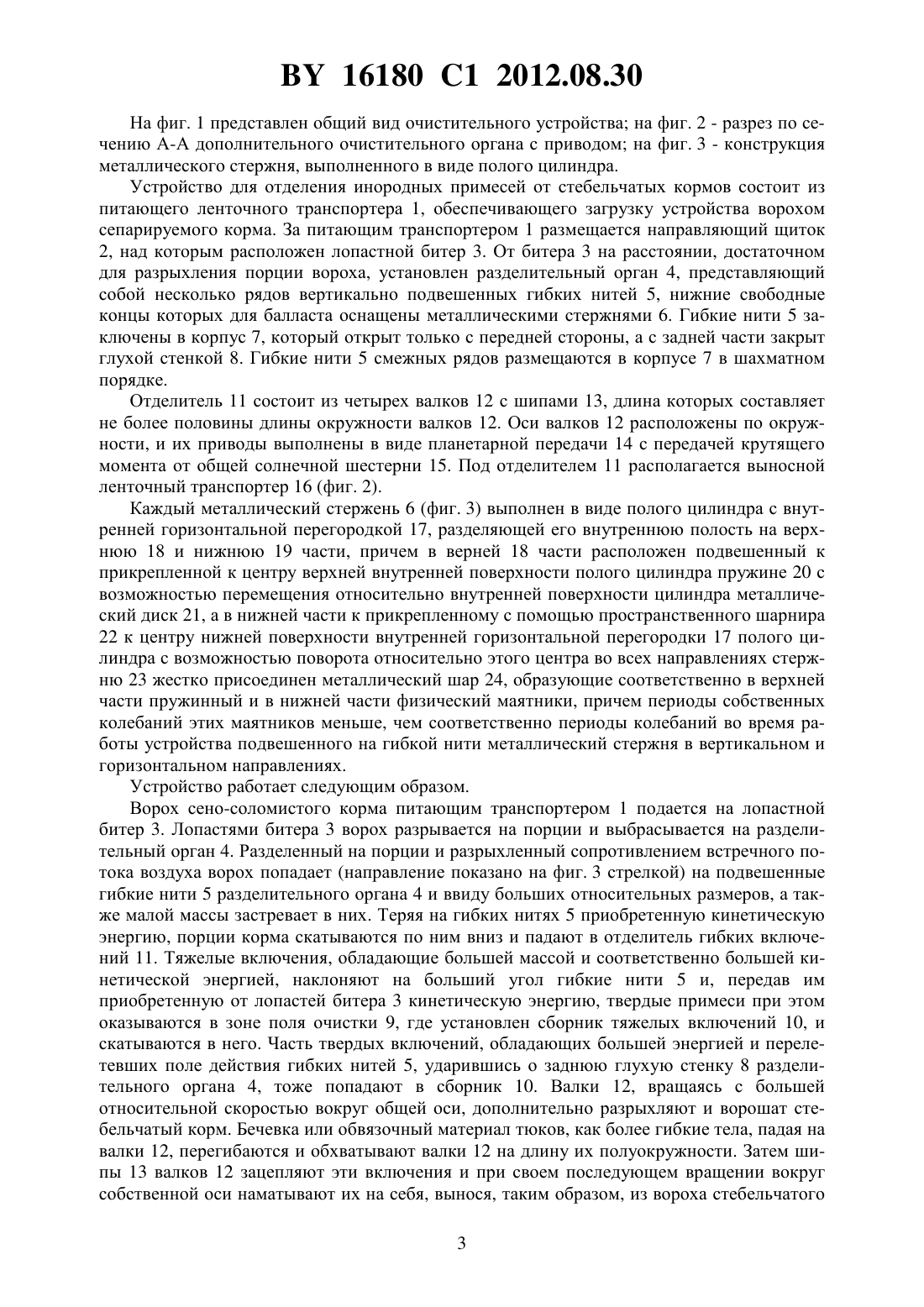

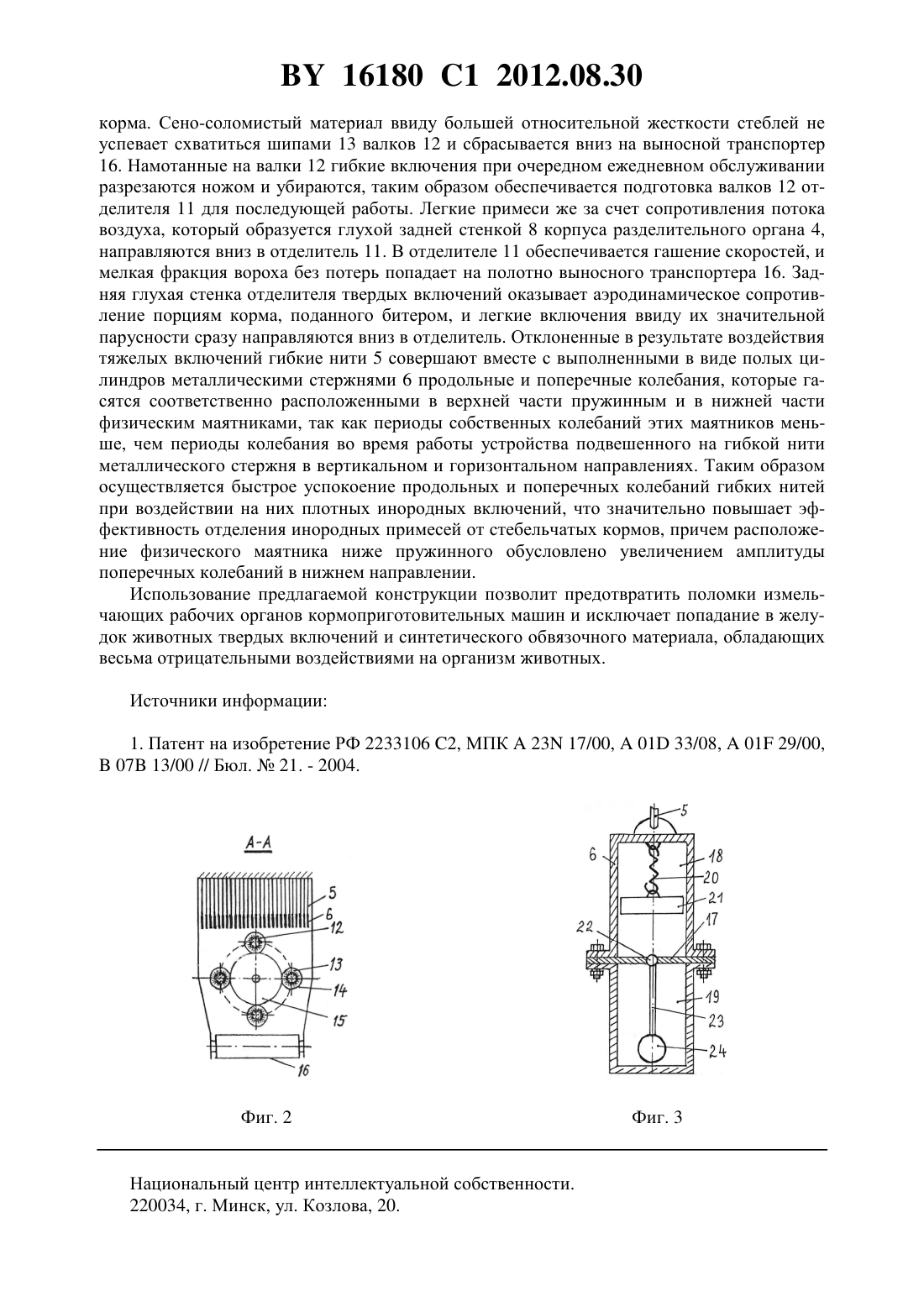

МПК / Метки
МПК: A01F 29/02, A23N 17/00, B07B 13/00
Метки: кормов, отделения, стебельчатых, инородных, примесей, устройство
