Способ подземной селективной выемки полезного ископаемого

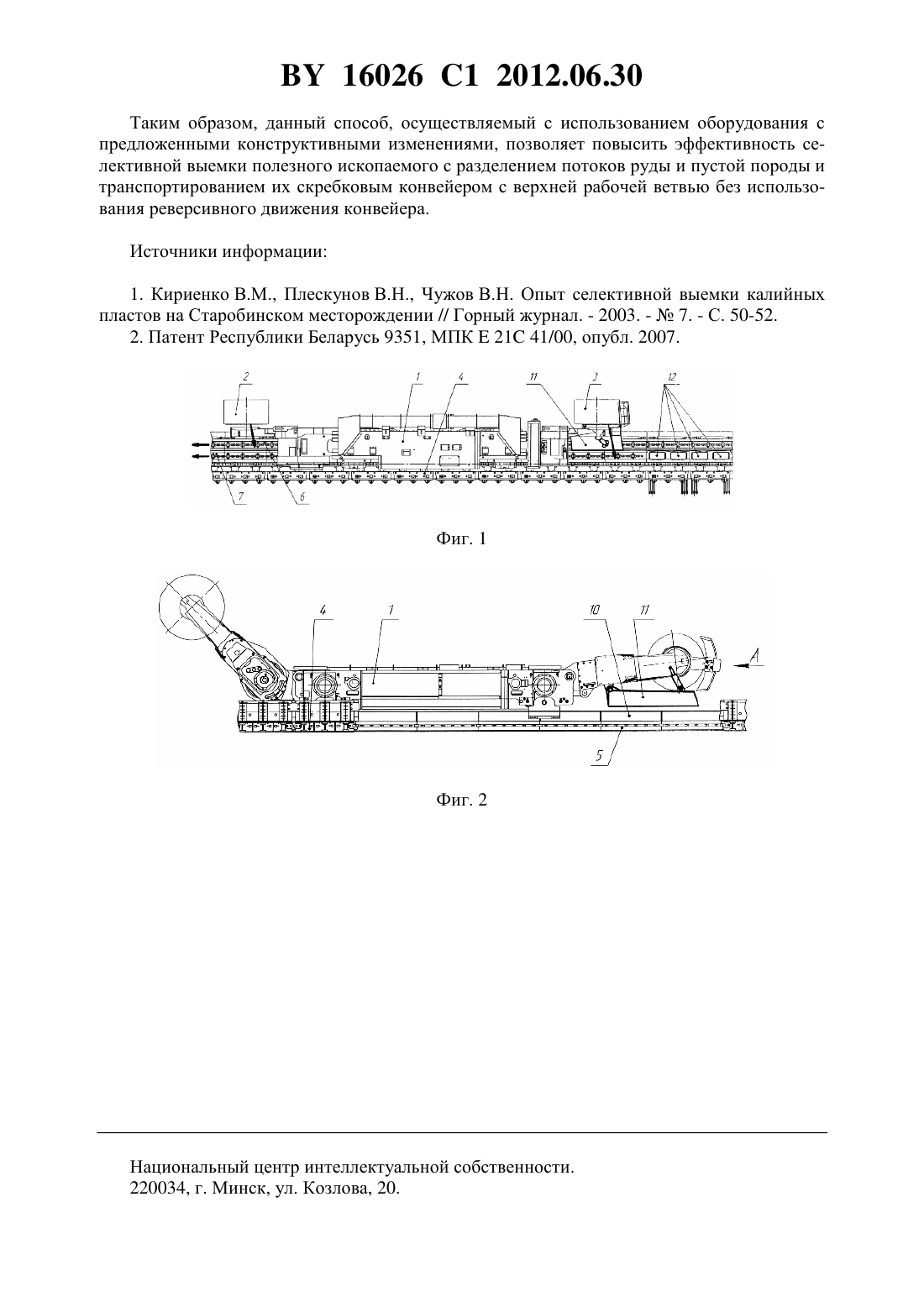

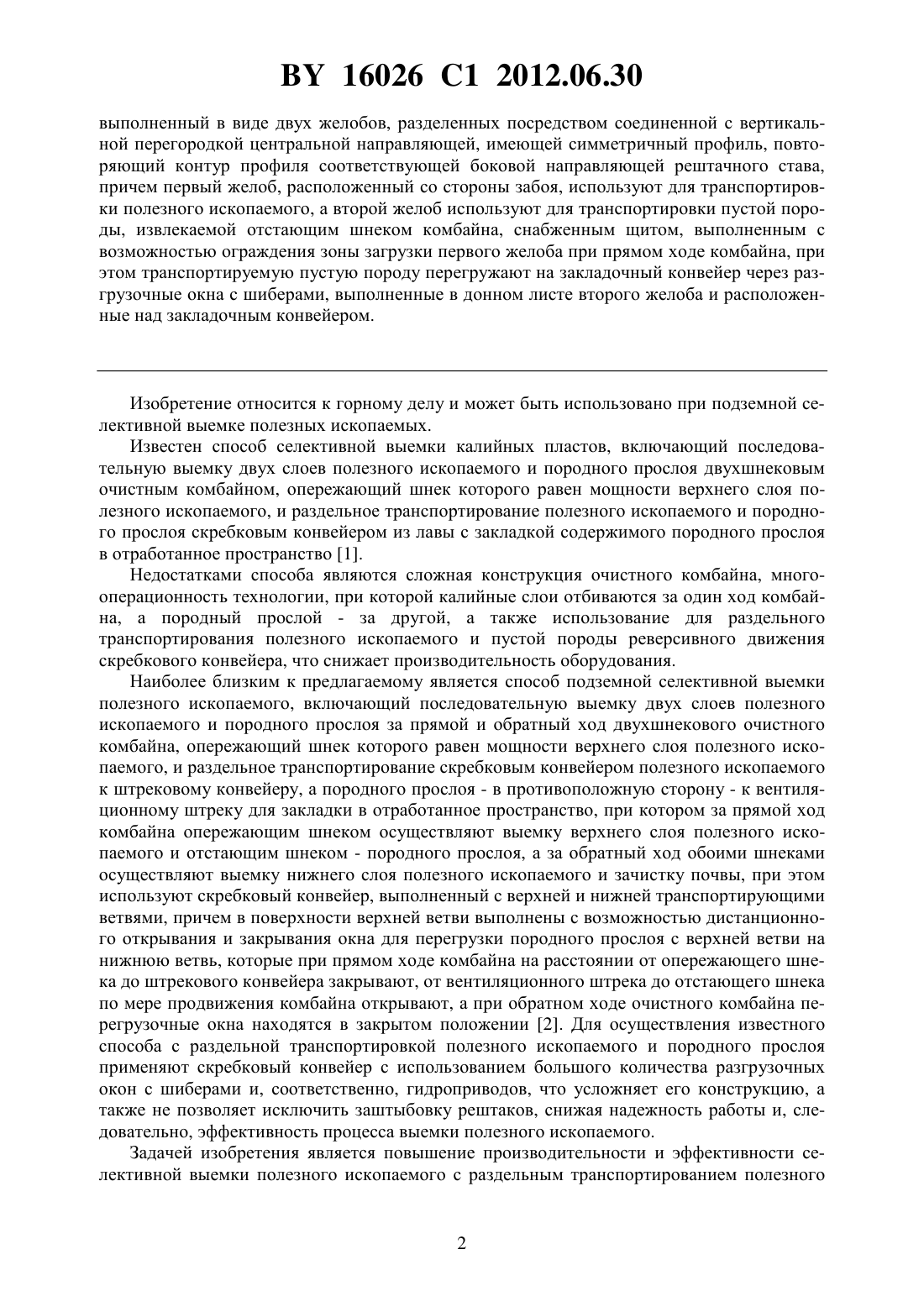

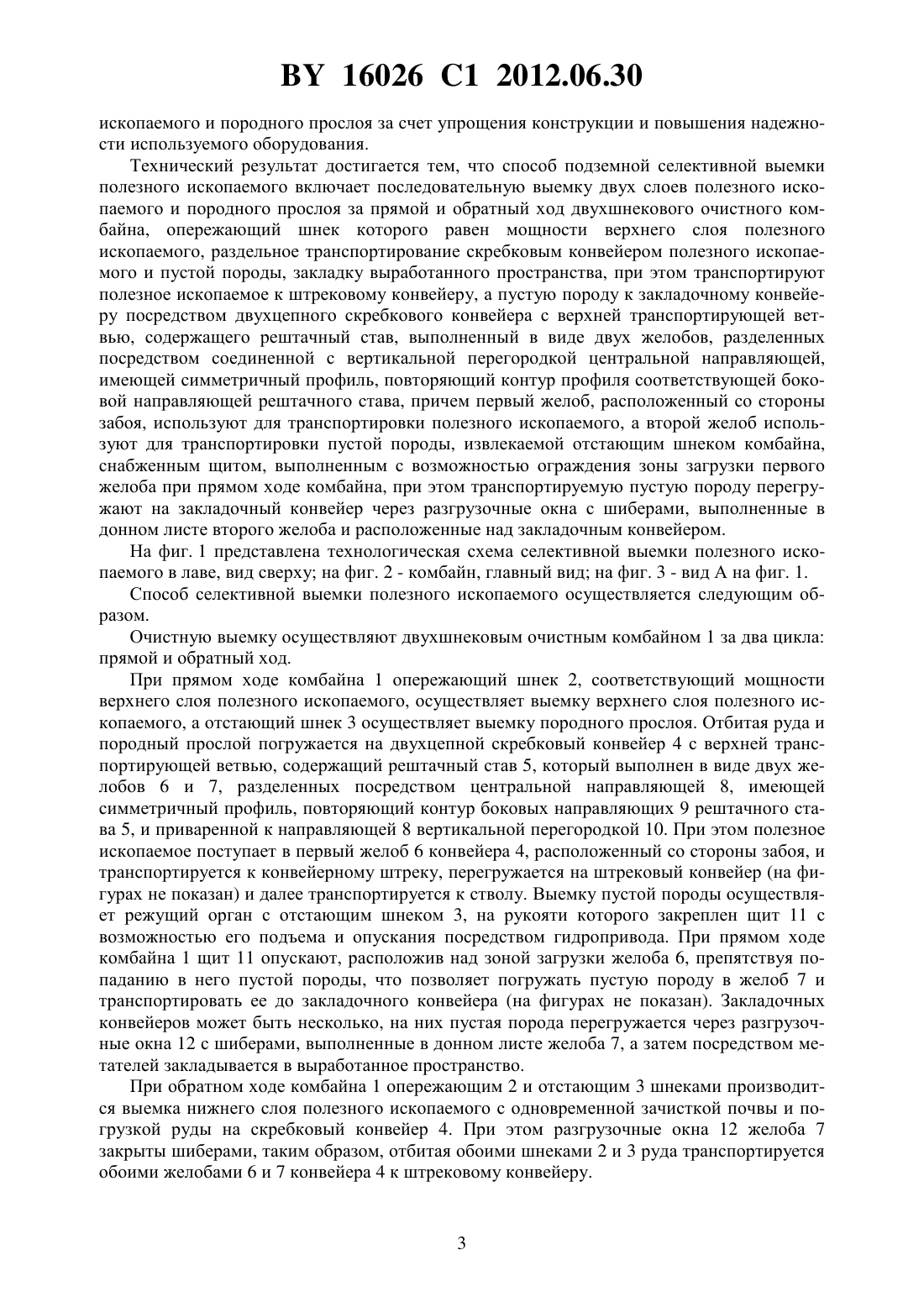

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОДЗЕМНОЙ СЕЛЕКТИВНОЙ ВЫЕМКИ ПОЛЕЗНОГО ИСКОПАЕМОГО(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Валенок Николай Степанович Минюкович Сергей Михайлович Щерба Владимир Яковлевич Марушко Ольга Викторовна Прушак Виктор Яковлевич Саяпин Александр Константинович Ищенко Роман Владимирович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Способ подземной селективной выемки полезного ископаемого, включающий последовательную выемку двух слоев полезного ископаемого и породного прослоя за прямой и обратный ход двухшнекового очистного комбайна, опережающий шнек которого равен мощности верхнего слоя полезного ископаемого раздельное транспортирование скребковым конвейером полезного ископаемого и пустой породы закладку выработанного пространства, отличающийся тем, что транспортируют полезное ископаемое к штрековому конвейеру, а пустую породу к закладочному конвейеру посредством двухцепного скребкового конвейера с верхней транспортирующей ветвью, содержащего рештачный став, Фиг. 3 16026 1 2012.06.30 выполненный в виде двух желобов, разделенных посредством соединенной с вертикальной перегородкой центральной направляющей, имеющей симметричный профиль, повторяющий контур профиля соответствующей боковой направляющей рештачного става,причем первый желоб, расположенный со стороны забоя, используют для транспортировки полезного ископаемого, а второй желоб используют для транспортировки пустой породы, извлекаемой отстающим шнеком комбайна, снабженным щитом, выполненным с возможностью ограждения зоны загрузки первого желоба при прямом ходе комбайна, при этом транспортируемую пустую породу перегружают на закладочный конвейер через разгрузочные окна с шиберами, выполненные в донном листе второго желоба и расположенные над закладочным конвейером. Изобретение относится к горному делу и может быть использовано при подземной селективной выемке полезных ископаемых. Известен способ селективной выемки калийных пластов, включающий последовательную выемку двух слоев полезного ископаемого и породного прослоя двухшнековым очистным комбайном, опережающий шнек которого равен мощности верхнего слоя полезного ископаемого, и раздельное транспортирование полезного ископаемого и породного прослоя скребковым конвейером из лавы с закладкой содержимого породного прослоя в отработанное пространство 1. Недостатками способа являются сложная конструкция очистного комбайна, многооперационность технологии, при которой калийные слои отбиваются за один ход комбайна, а породный прослой - за другой, а также использование для раздельного транспортирования полезного ископаемого и пустой породы реверсивного движения скребкового конвейера, что снижает производительность оборудования. Наиболее близким к предлагаемому является способ подземной селективной выемки полезного ископаемого, включающий последовательную выемку двух слоев полезного ископаемого и породного прослоя за прямой и обратный ход двухшнекового очистного комбайна, опережающий шнек которого равен мощности верхнего слоя полезного ископаемого, и раздельное транспортирование скребковым конвейером полезного ископаемого к штрековому конвейеру, а породного прослоя - в противоположную сторону - к вентиляционному штреку для закладки в отработанное пространство, при котором за прямой ход комбайна опережающим шнеком осуществляют выемку верхнего слоя полезного ископаемого и отстающим шнеком - породного прослоя, а за обратный ход обоими шнеками осуществляют выемку нижнего слоя полезного ископаемого и зачистку почвы, при этом используют скребковый конвейер, выполненный с верхней и нижней транспортирующими ветвями, причем в поверхности верхней ветви выполнены с возможностью дистанционного открывания и закрывания окна для перегрузки породного прослоя с верхней ветви на нижнюю ветвь, которые при прямом ходе комбайна на расстоянии от опережающего шнека до штрекового конвейера закрывают, от вентиляционного штрека до отстающего шнека по мере продвижения комбайна открывают, а при обратном ходе очистного комбайна перегрузочные окна находятся в закрытом положении 2. Для осуществления известного способа с раздельной транспортировкой полезного ископаемого и породного прослоя применяют скребковый конвейер с использованием большого количества разгрузочных окон с шиберами и, соответственно, гидроприводов, что усложняет его конструкцию, а также не позволяет исключить заштыбовку рештаков, снижая надежность работы и, следовательно, эффективность процесса выемки полезного ископаемого. Задачей изобретения является повышение производительности и эффективности селективной выемки полезного ископаемого с раздельным транспортированием полезного 16026 1 2012.06.30 ископаемого и породного прослоя за счет упрощения конструкции и повышения надежности используемого оборудования. Технический результат достигается тем, что способ подземной селективной выемки полезного ископаемого включает последовательную выемку двух слоев полезного ископаемого и породного прослоя за прямой и обратный ход двухшнекового очистного комбайна, опережающий шнек которого равен мощности верхнего слоя полезного ископаемого, раздельное транспортирование скребковым конвейером полезного ископаемого и пустой породы, закладку выработанного пространства, при этом транспортируют полезное ископаемое к штрековому конвейеру, а пустую породу к закладочному конвейеру посредством двухцепного скребкового конвейера с верхней транспортирующей ветвью, содержащего рештачный став, выполненный в виде двух желобов, разделенных посредством соединенной с вертикальной перегородкой центральной направляющей,имеющей симметричный профиль, повторяющий контур профиля соответствующей боковой направляющей рештачного става, причем первый желоб, расположенный со стороны забоя, используют для транспортировки полезного ископаемого, а второй желоб используют для транспортировки пустой породы, извлекаемой отстающим шнеком комбайна,снабженным щитом, выполненным с возможностью ограждения зоны загрузки первого желоба при прямом ходе комбайна, при этом транспортируемую пустую породу перегружают на закладочный конвейер через разгрузочные окна с шиберами, выполненные в донном листе второго желоба и расположенные над закладочным конвейером. На фиг. 1 представлена технологическая схема селективной выемки полезного ископаемого в лаве, вид сверху на фиг. 2 - комбайн, главный вид на фиг. 3 - вид А на фиг. 1. Способ селективной выемки полезного ископаемого осуществляется следующим образом. Очистную выемку осуществляют двухшнековым очистным комбайном 1 за два цикла прямой и обратный ход. При прямом ходе комбайна 1 опережающий шнек 2, соответствующий мощности верхнего слоя полезного ископаемого, осуществляет выемку верхнего слоя полезного ископаемого, а отстающий шнек 3 осуществляет выемку породного прослоя. Отбитая руда и породный прослой погружается на двухцепной скребковый конвейер 4 с верхней транспортирующей ветвью, содержащий рештачный став 5, который выполнен в виде двух желобов 6 и 7, разделенных посредством центральной направляющей 8, имеющей симметричный профиль, повторяющий контур боковых направляющих 9 рештачного става 5, и приваренной к направляющей 8 вертикальной перегородкой 10. При этом полезное ископаемое поступает в первый желоб 6 конвейера 4, расположенный со стороны забоя, и транспортируется к конвейерному штреку, перегружается на штрековый конвейер (на фигурах не показан) и далее транспортируется к стволу. Выемку пустой породы осуществляет режущий орган с отстающим шнеком 3, на рукояти которого закреплен щит 11 с возможностью его подъема и опускания посредством гидропривода. При прямом ходе комбайна 1 щит 11 опускают, расположив над зоной загрузки желоба 6, препятствуя попаданию в него пустой породы, что позволяет погружать пустую породу в желоб 7 и транспортировать ее до закладочного конвейера (на фигурах не показан). Закладочных конвейеров может быть несколько, на них пустая порода перегружается через разгрузочные окна 12 с шиберами, выполненные в донном листе желоба 7, а затем посредством метателей закладывается в выработанное пространство. При обратном ходе комбайна 1 опережающим 2 и отстающим 3 шнеками производится выемка нижнего слоя полезного ископаемого с одновременной зачисткой почвы и погрузкой руды на скребковый конвейер 4. При этом разгрузочные окна 12 желоба 7 закрыты шиберами, таким образом, отбитая обоими шнеками 2 и 3 руда транспортируется обоими желобами 6 и 7 конвейера 4 к штрековому конвейеру. 16026 1 2012.06.30 Таким образом, данный способ, осуществляемый с использованием оборудования с предложенными конструктивными изменениями, позволяет повысить эффективность селективной выемки полезного ископаемого с разделением потоков руды и пустой породы и транспортированием их скребковым конвейером с верхней рабочей ветвью без использования реверсивного движения конвейера. Источники информации 1. Кириенко В.М., Плескунов В.Н., Чужов В.Н. Опыт селективной выемки калийных пластов на Старобинском месторождении // Горный журнал. - 2003. -7. - С. 50-52. 2. Патент Республики Беларусь 9351, МПК 21 41/00, опубл. 2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
