Способ селективной выемки соляного пласта столбовой системой разработки

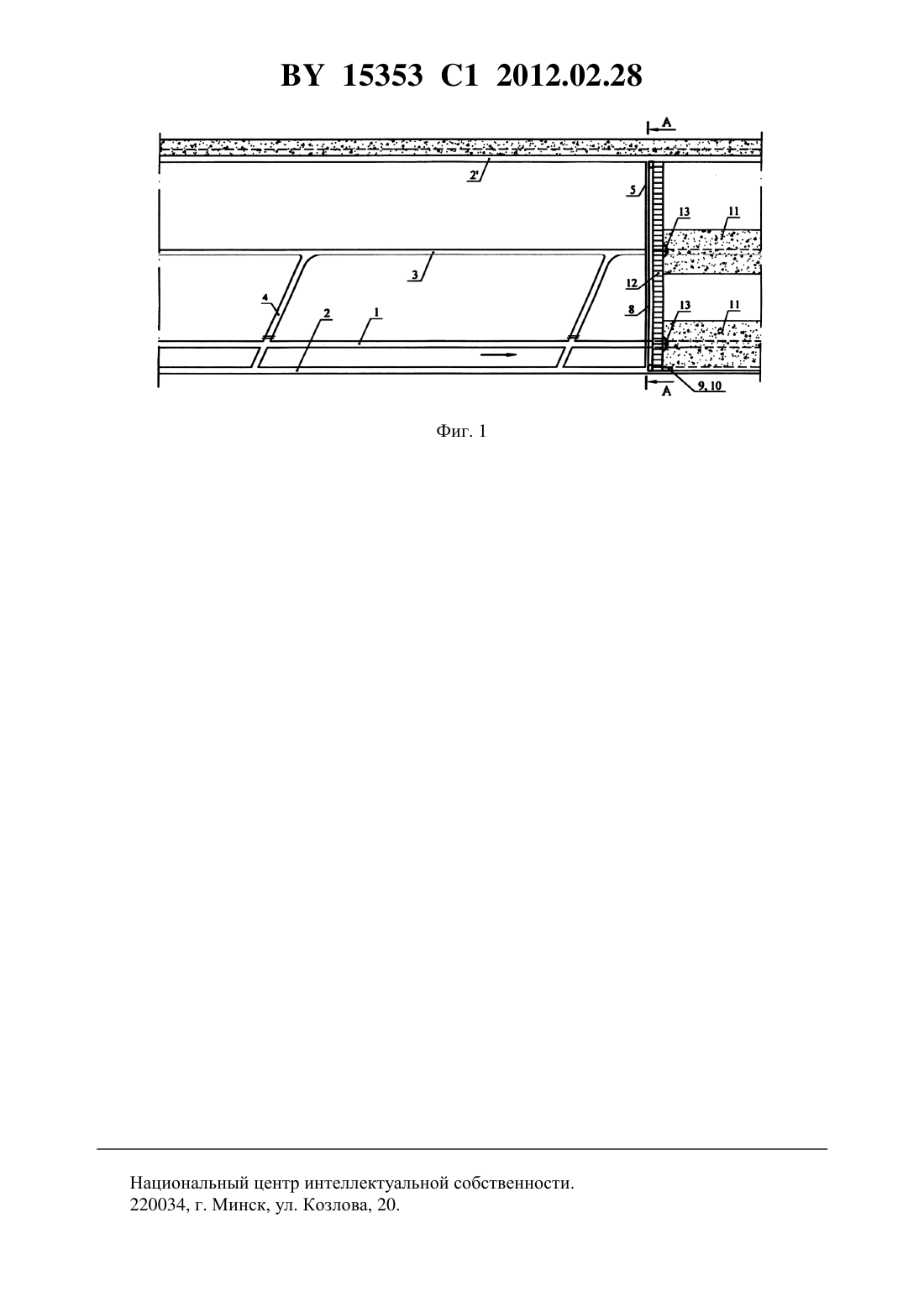

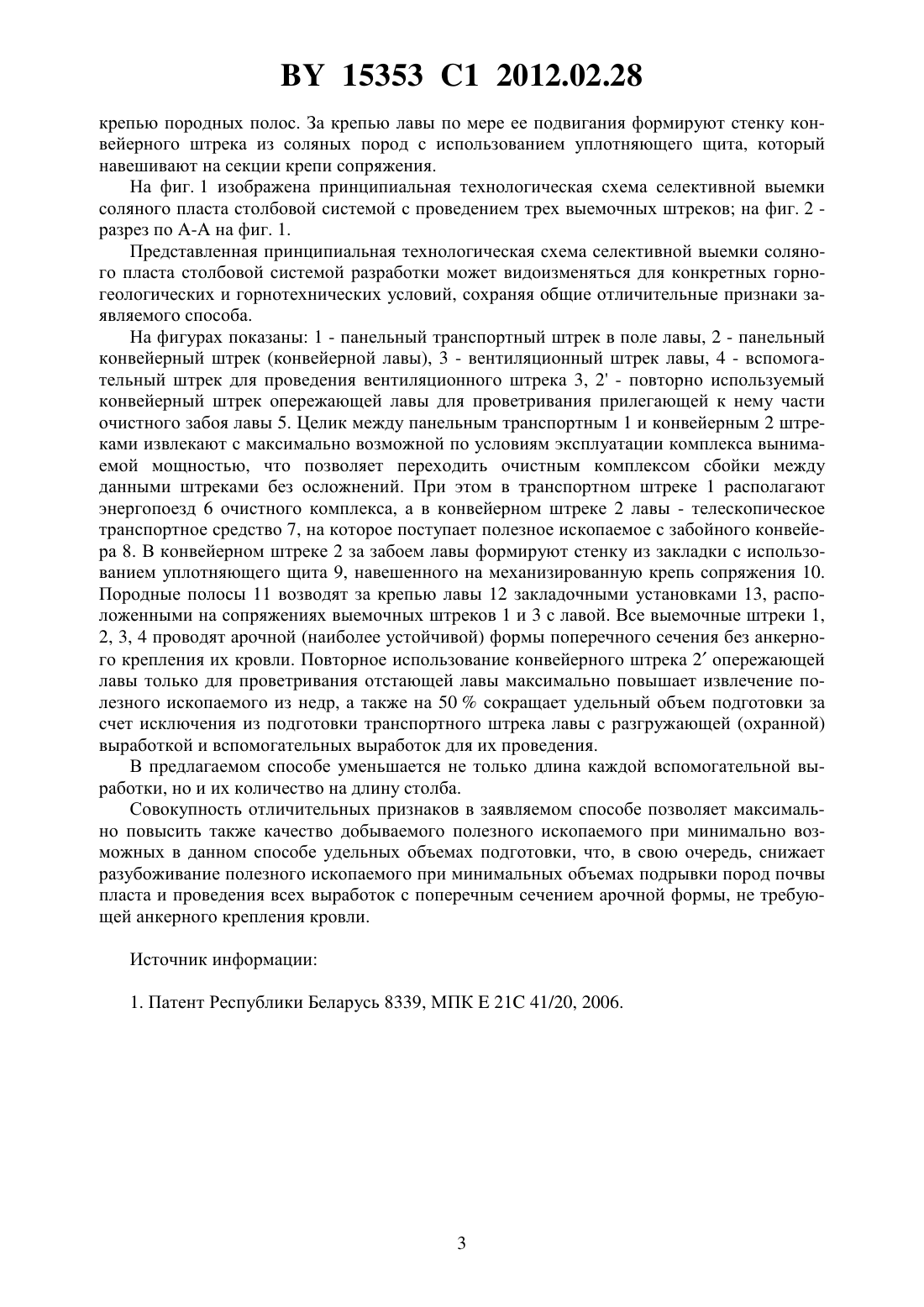

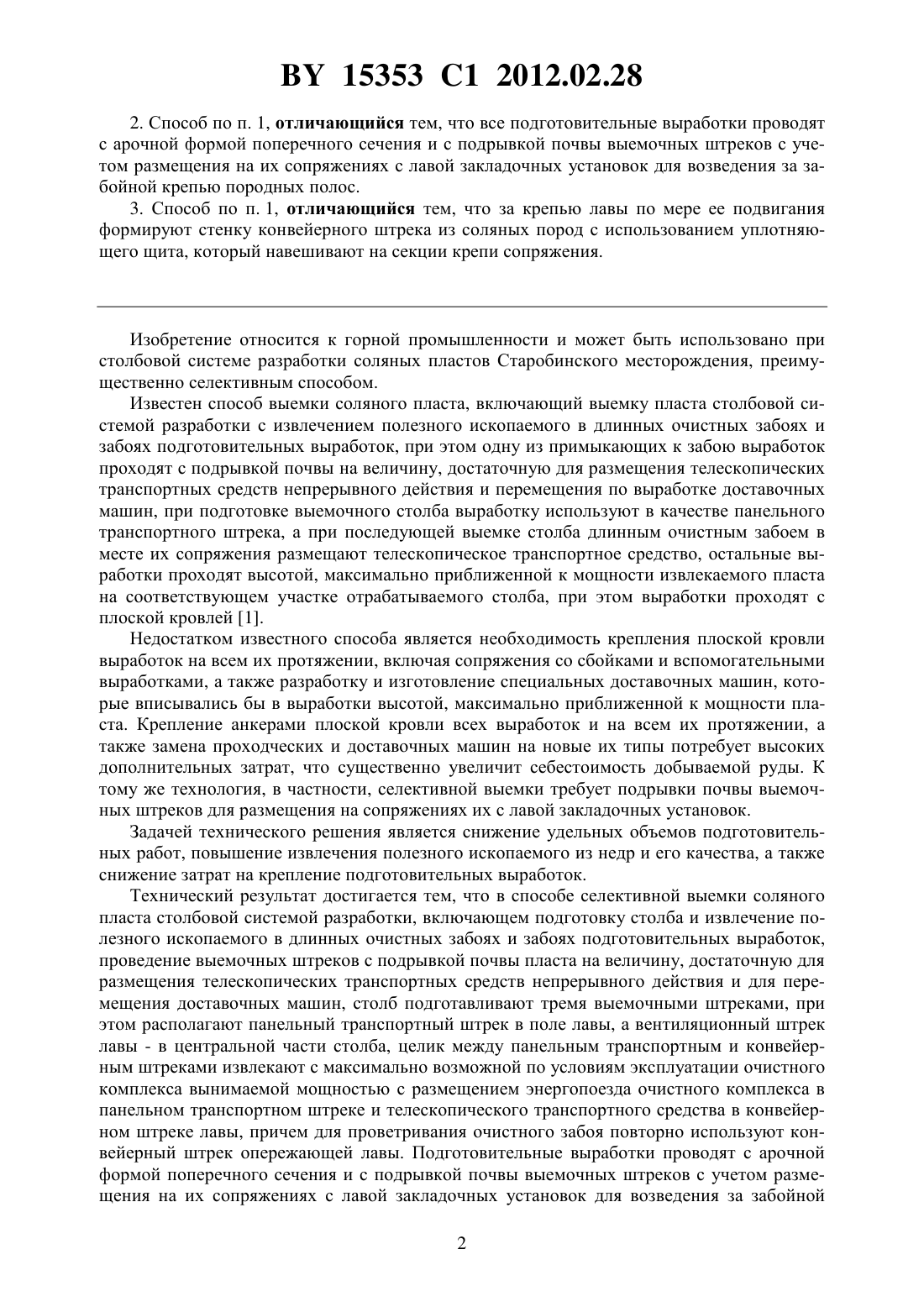

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ СЕЛЕКТИВНОЙ ВЫЕМКИ СОЛЯНОГО ПЛАСТА СТОЛБОВОЙ СИСТЕМОЙ РАЗРАБОТКИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Тараканов Сергей АркадьевичГородецкий Яков ЛьвовичЖуковский Александр АнтоновичКалиниченко Петр ИвановичКарабань Денис ТрофимовичЗубович Валерий Семенович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Способ селективной выемки соляного пласта столбовой системой разработки,включающий подготовку столба и извлечение полезного ископаемого в длинных очистных забоях и забоях подготовительных выработок, проведение выемочных штреков с подрывкой почвы пласта на величину, достаточную для размещения телескопических транспортных средств непрерывного действия и для перемещения доставочных машин,отличающийся тем, что столб подготавливают тремя выемочными штреками, при этом располагают панельный транспортный штрек в поле лавы, а вентиляционный штрек лавы- в центральной части столба, целик между панельным транспортным и конвейерным штреками извлекают с максимально возможной по условиям эксплуатации очистного комплекса вынимаемой мощностью с размещением энергопоезда очистного комплекса в панельном транспортном штреке и телескопического транспортного средства в конвейерном штреке лавы, причем для проветривания очистного забоя повторно используют конвейерный штрек опережающей лавы. 15353 1 2012.02.28 2. Способ по п. 1, отличающийся тем, что все подготовительные выработки проводят с арочной формой поперечного сечения и с подрывкой почвы выемочных штреков с учетом размещения на их сопряжениях с лавой закладочных установок для возведения за забойной крепью породных полос. 3. Способ по п. 1, отличающийся тем, что за крепью лавы по мере ее подвигания формируют стенку конвейерного штрека из соляных пород с использованием уплотняющего щита, который навешивают на секции крепи сопряжения. Изобретение относится к горной промышленности и может быть использовано при столбовой системе разработки соляных пластов Старобинского месторождения, преимущественно селективным способом. Известен способ выемки соляного пласта, включающий выемку пласта столбовой системой разработки с извлечением полезного ископаемого в длинных очистных забоях и забоях подготовительных выработок, при этом одну из примыкающих к забою выработок проходят с подрывкой почвы на величину, достаточную для размещения телескопических транспортных средств непрерывного действия и перемещения по выработке доставочных машин, при подготовке выемочного столба выработку используют в качестве панельного транспортного штрека, а при последующей выемке столба длинным очистным забоем в месте их сопряжения размещают телескопическое транспортное средство, остальные выработки проходят высотой, максимально приближенной к мощности извлекаемого пласта на соответствующем участке отрабатываемого столба, при этом выработки проходят с плоской кровлей 1. Недостатком известного способа является необходимость крепления плоской кровли выработок на всем их протяжении, включая сопряжения со сбойками и вспомогательными выработками, а также разработку и изготовление специальных доставочных машин, которые вписывались бы в выработки высотой, максимально приближенной к мощности пласта. Крепление анкерами плоской кровли всех выработок и на всем их протяжении, а также замена проходческих и доставочных машин на новые их типы потребует высоких дополнительных затрат, что существенно увеличит себестоимость добываемой руды. К тому же технология, в частности, селективной выемки требует подрывки почвы выемочных штреков для размещения на сопряжениях их с лавой закладочных установок. Задачей технического решения является снижение удельных объемов подготовительных работ, повышение извлечения полезного ископаемого из недр и его качества, а также снижение затрат на крепление подготовительных выработок. Технический результат достигается тем, что в способе селективной выемки соляного пласта столбовой системой разработки, включающем подготовку столба и извлечение полезного ископаемого в длинных очистных забоях и забоях подготовительных выработок,проведение выемочных штреков с подрывкой почвы пласта на величину, достаточную для размещения телескопических транспортных средств непрерывного действия и для перемещения доставочных машин, столб подготавливают тремя выемочными штреками, при этом располагают панельный транспортный штрек в поле лавы, а вентиляционный штрек лавы - в центральной части столба, целик между панельным транспортным и конвейерным штреками извлекают с максимально возможной по условиям эксплуатации очистного комплекса вынимаемой мощностью с размещением энергопоезда очистного комплекса в панельном транспортном штреке и телескопического транспортного средства в конвейерном штреке лавы, причем для проветривания очистного забоя повторно используют конвейерный штрек опережающей лавы. Подготовительные выработки проводят с арочной формой поперечного сечения и с подрывкой почвы выемочных штреков с учетом размещения на их сопряжениях с лавой закладочных установок для возведения за забойной 2 15353 1 2012.02.28 крепью породных полос. За крепью лавы по мере ее подвигания формируют стенку конвейерного штрека из соляных пород с использованием уплотняющего щита, который навешивают на секции крепи сопряжения. На фиг. 1 изображена принципиальная технологическая схема селективной выемки соляного пласта столбовой системой с проведением трех выемочных штреков на фиг. 2 разрез по - на фиг. 1. Представленная принципиальная технологическая схема селективной выемки соляного пласта столбовой системой разработки может видоизменяться для конкретных горногеологических и горнотехнических условий, сохраняя общие отличительные признаки заявляемого способа. На фигурах показаны 1 - панельный транспортный штрек в поле лавы, 2 - панельный конвейерный штрек (конвейерной лавы), 3 - вентиляционный штрек лавы, 4 - вспомогательный штрек для проведения вентиляционного штрека 3, 2 - повторно используемый конвейерный штрек опережающей лавы для проветривания прилегающей к нему части очистного забоя лавы 5. Целик между панельным транспортным 1 и конвейерным 2 штреками извлекают с максимально возможной по условиям эксплуатации комплекса вынимаемой мощностью, что позволяет переходить очистным комплексом сбойки между данными штреками без осложнений. При этом в транспортном штреке 1 располагают энергопоезд 6 очистного комплекса, а в конвейерном штреке 2 лавы - телескопическое транспортное средство 7, на которое поступает полезное ископаемое с забойного конвейера 8. В конвейерном штреке 2 за забоем лавы формируют стенку из закладки с использованием уплотняющего щита 9, навешенного на механизированную крепь сопряжения 10. Породные полосы 11 возводят за крепью лавы 12 закладочными установками 13, расположенными на сопряжениях выемочных штреков 1 и 3 с лавой. Все выемочные штреки 1,2, 3, 4 проводят арочной (наиболее устойчивой) формы поперечного сечения без анкерного крепления их кровли. Повторное использование конвейерного штрека 2 опережающей лавы только для проветривания отстающей лавы максимально повышает извлечение полезного ископаемого из недр, а также на 50 сокращает удельный объем подготовки за счет исключения из подготовки транспортного штрека лавы с разгружающей (охранной) выработкой и вспомогательных выработок для их проведения. В предлагаемом способе уменьшается не только длина каждой вспомогательной выработки, но и их количество на длину столба. Совокупность отличительных признаков в заявляемом способе позволяет максимально повысить также качество добываемого полезного ископаемого при минимально возможных в данном способе удельных объемах подготовки, что, в свою очередь, снижает разубоживание полезного ископаемого при минимальных объемах подрывки пород почвы пласта и проведения всех выработок с поперечным сечением арочной формы, не требующей анкерного крепления кровли. Источник информации 1. Патент Республики Беларусь 8339, МПК 21 41/20, 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
