Антиадгезионный состав для эластомерных материалов

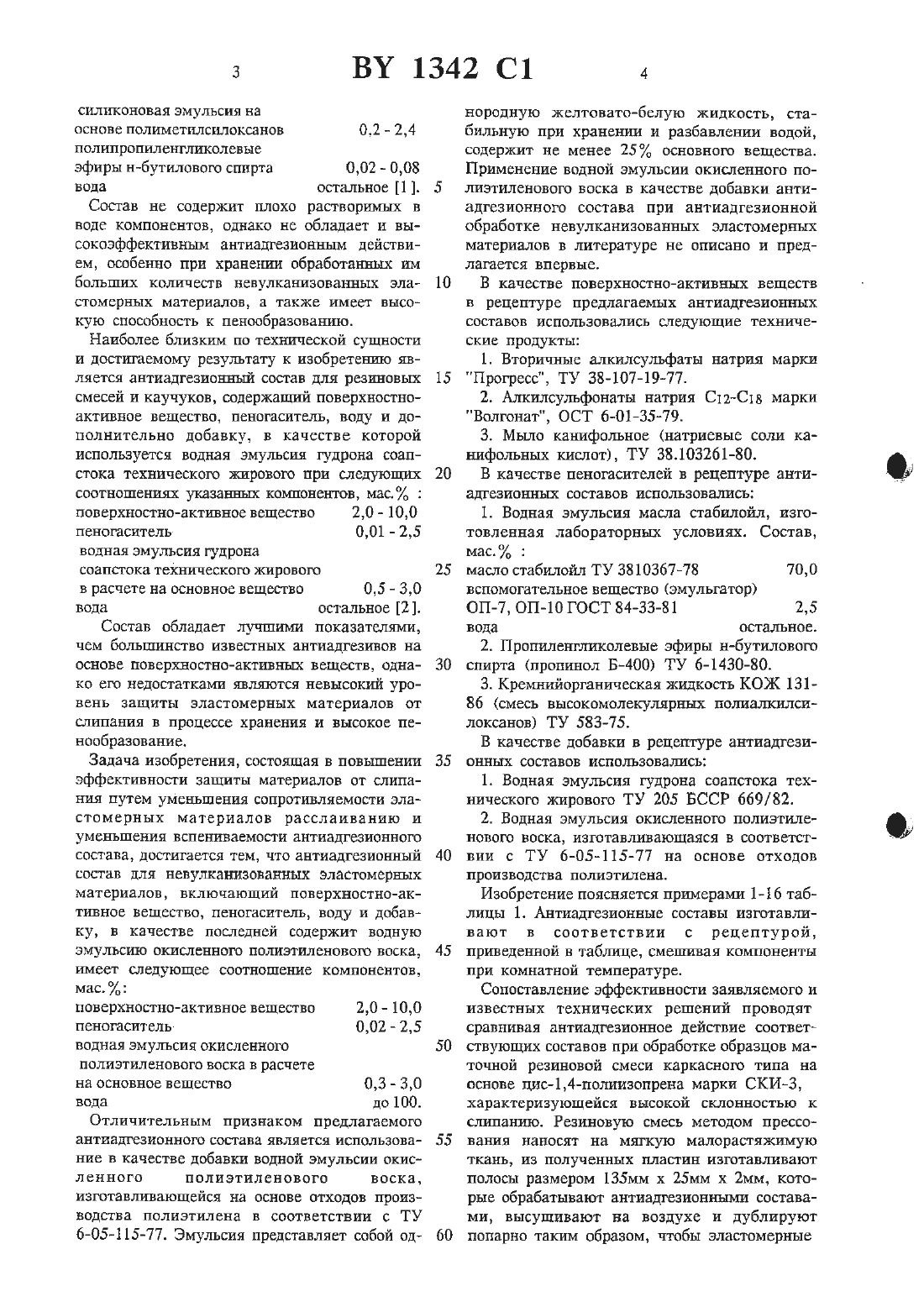

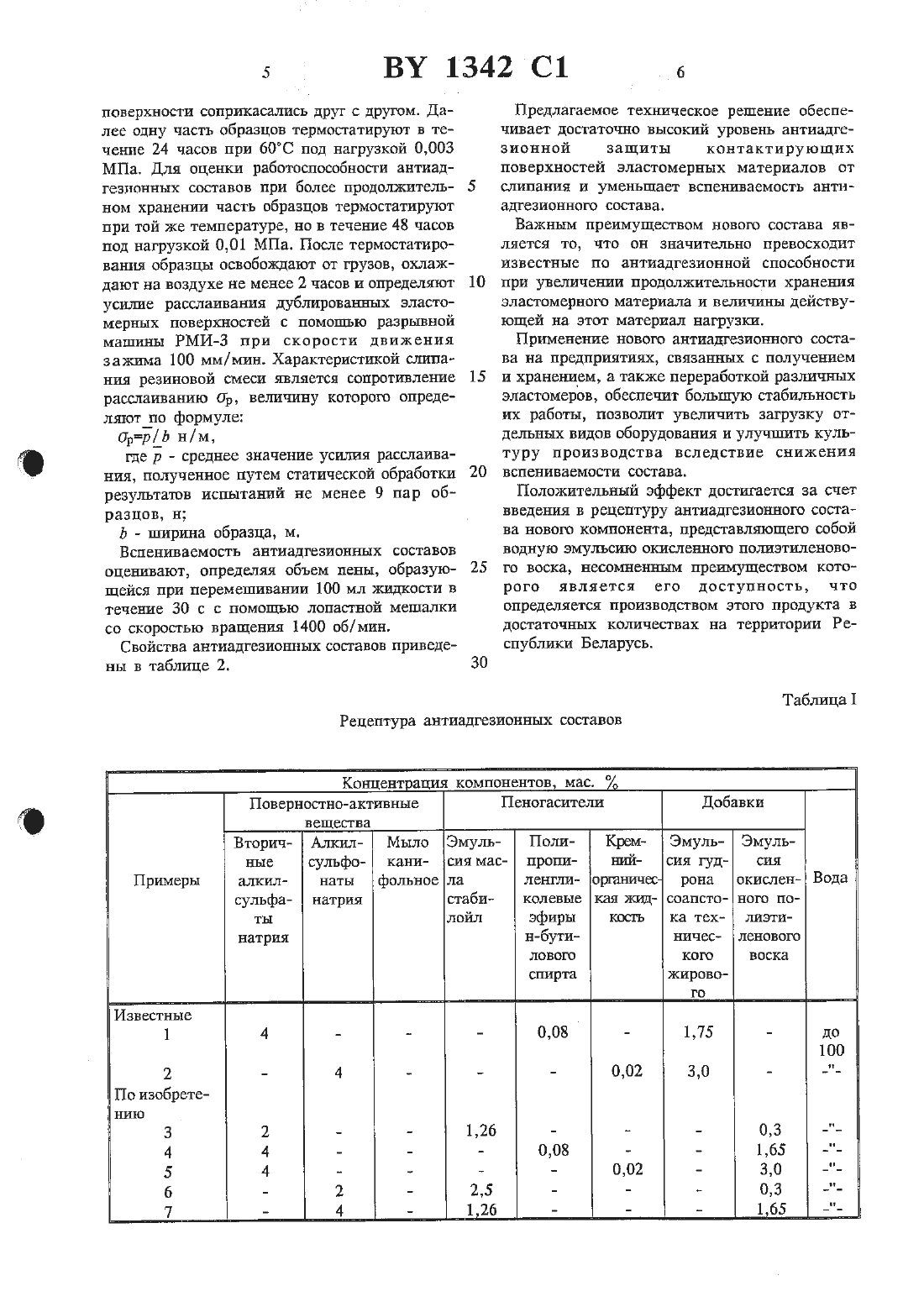

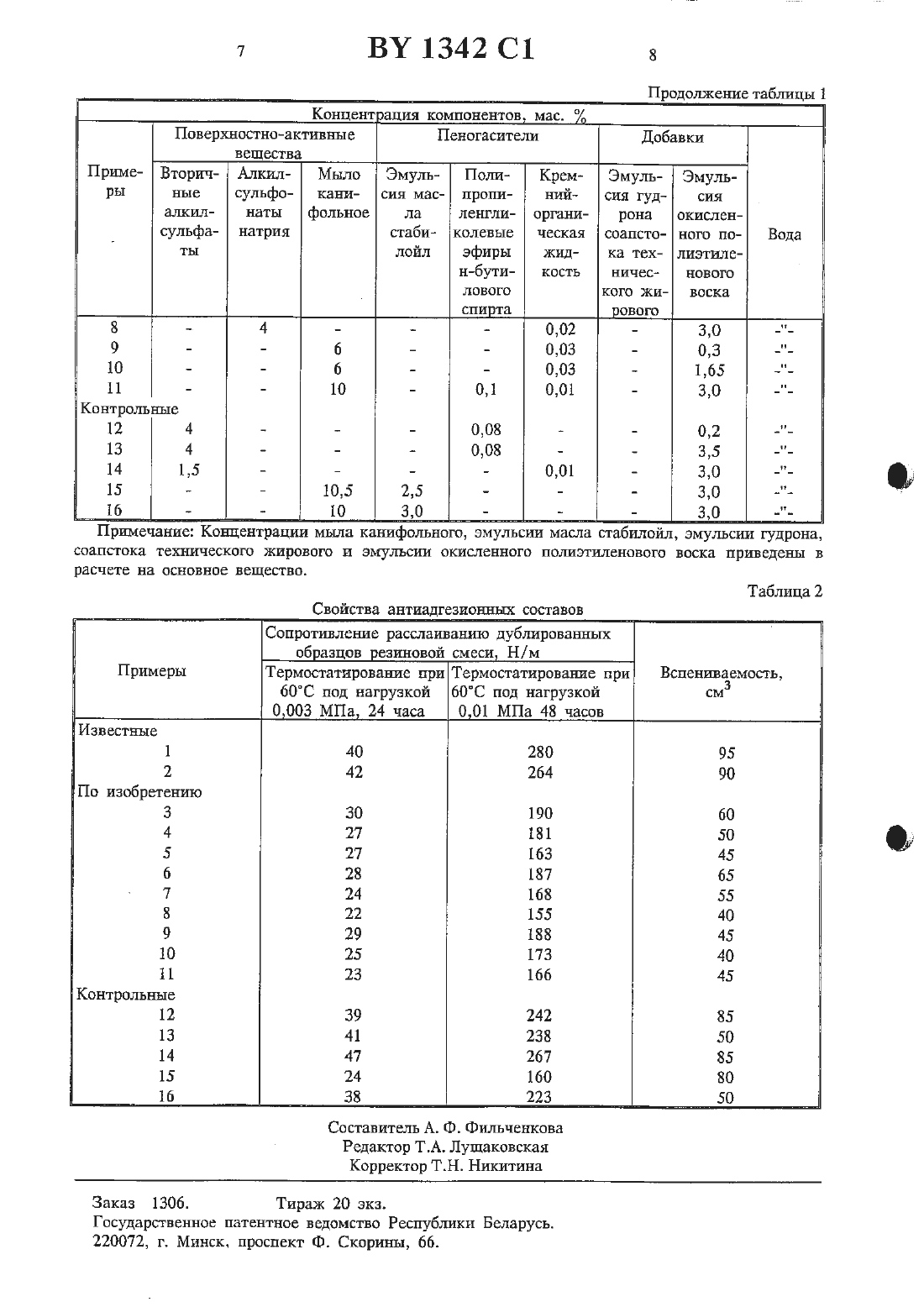

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕДЪАРУСЬ 54 АНТИАДГЕЗИОННЫЙ СОСТАВ для эллстомвгньтхАнтиадгезионный состав для эластомерных материалов, включающий поверхностно-активное вещество, пеногаситель, воду и добавку, отличающийся тем, что в качестве добавки он содержит водную эмульсшо окислеъшого полиэтиленового воска при следующих соотношениях компонентов, мас. поверхностно-активное вещество пеногасительИзобретение относится к химической промышленности и может быть использовано для предупреждения слипания невулканиэоваъцшх эластомерных материалов, преимущественно резиновых смесей и каучуков при их получении, хранении и переработке.Среди известных антиадгезивов для резиновых смесей и каучуков наилучшим комплексом свойств обладают составы на основе поверхностно-активных веществ, применение которых обусловлено их способностью ЗДСОР бироваться на эластомерных поверхностях с образованием тонкого слоя, препятствующего слипанию этих поверхностей при контакте. Однако даже такие антиадгезивы в ряде случаев недостаточно эффективны, в частности при хранении значительных запасов эластомерных полуфабрикатов, в процессе которого(71) Заявитель Белоруссктшй шинный комбинат Бегштина (ВЧ)ВОДННЯ ЭМУЛЬСИЯ ОКИСЛВННОГО ПОЛИЭТИЛСНОВОГО ВОСКЗ В расчетена основное вещество 0,3 - 3,0 вода остальное.создается повышенное давление на нижние слои материала. Кроме того, способность поверхностно-активных веществ к ценообразованию опредсляет возможность вспенивания антиалгезивов, что приводит к ухудшению их взаимодействия с эластомерной поверхностью, в производственных условиях снижает коэффициент использования оборудования, отрицательно сказывается на санитарно-гигиеническом состоянии рабочих помещений.Известно применение антиадгезионного состава для резиновых смесей, включающего в качестве поверхностно-активных веществ алкилсулъфаты и лигносульфонаты, а также пе ногасители и воду при следующих соотношениях, мае. И,вторичные алкилсульфаты натрия 1,5 - 3,0 лигиосульфонаты 1,0 - 2,0вода остальное 1. Состав не содержит плохо растворимых в воде компонентов, однако не обладает и высокоэффективным антиадгезионным действием, особенно при хранении обработанных им больших количеств невулканизованных эластомерных материалов, а также имеет высокую способность к Ценообразованию. Наиболее близким по технической сущности и достигаемому результату к изобретению является антиадгезионный состав для резиновых смесей и каучуков, содержащий поверхностноактивное вещество, пеногаситель, воду и дополнительно добавку, в качестве которой используется водная эмульсия гудрона соапстока технического жирового при следующих соотношениях указанных компонентов, мас.в расчете на основное вещество 0,5 3,0Состав обладает лучшими показателями,чем большинство известных антиадгезивов на основе поверхностно-активных веществ, однако его недостатками являются невысокий уровень защиты эластомерных материалов от слипания в процессе хранения и высокое пенообразование.Задача изобретения, состоящая в повышении эффективности защиты материалов от слипания путем уменьшения сопротивляемости эластомерных материалов расслаиванию и уменьшения вспениваемости антиадгезионного состава, достигается тем, что антиадгезионный состав для невулкаъшзованных эластомерных материалов, включающий поверхностно-активное вещество, пеногаситель, воду и добавку, в качестве последней содержит водную эмульсию окисленного полиэтиленового воска, имеет следующее соотношение компонентов,мас.на основное вещество 0,3 - 3,0 вода до 100.Отличительным признаком предлагаемого антиадгезионного состава является использование в качестве добавки водной эмульсии окисленного полиэтиленового воска,изготавливающейся на основе отходов производства полиэтилена в соответствии с ТУ 6-05-115-77. Эмульсия представляет собой од 10породную желтовато-белую жидкость, стабильную при хранении и разбавлении водой,содержит не менее 25 основного вещества. Применение водной эмульсии окисленного полиэтиленового воска в качестве добавки антиадгезионного состава при антиадгезионной обработке невулканизованных эластомерных материалов в литературе не описано и предлагается впервые.В качестве поверхностно-активных веществ в рецептуре предлагаемых антиадгезионных составов использовались следующие технические продукты1. Вторичные алкилсульфаты натрия марки Прогресс, ТУ 38-107-19-77.В качестве пеногасителей в рецептуре антиадгезионных составов использовались1. Водная эмульсия масла стабилойл, изготовленная лабораторных условиях. Состав,мас.масло стабилойл ТУ 3810367-78 70,0 вспомогательное вещество (эмульгатор)3. Кревшигйорганическая жидкость КОЖ 13186 (смесь высокомолекулярных полиажщилсилоксанов) ТУ 583-75.В качестве добавки в рецептуре антиадгезионных составов использовались1. Водная эмульсия гудрона соапстока технического жирового ТУ 205 БССР 669/82.2. Водная эмульсия окисленного полиэтиленового воска, изготавливающаяся в соответствии с ТУ 6-05-115-77 на основе отходов производства полиэтилена.Изобретение поясняется примерами 1-16 таблицы 1. Антиадгезионные составы изготавливают в соответствии с рецептурой,приведенной в таблице, смешивая компоненты при комнатной температуре.Сопоставление эффективности заявляемого и известных технических решений проводят сравнивая антиадгезионное действие соответствующих составов при обработке образцов маточной резиновой смеси каркасного типа на основе цис-1,4-полиизопрена марки СКИ-З,характеризующейся высокой склонностью к слипанию. Резиновую смесь методом прессования наносят на мягкую малорастяжимуго ткань, из полученных пластин изготавливают полосы размером 135 мм х 25 мм х 2 мм, которые обрабатывают антиадгезионными составами, высушивают на воздухе и дублируют попарно таким образом, чтобы эластомерныеповерхности соприкасались друг с другом. Да- Предлагаемое техническое решение обеспелее одну часть образцов термостатируют в те- чивает достаточно высокий уровень антиадгеченне 24 часов при 60 С под нагрузкой 0,003 зионной защиты контактирующих МПа. Для оценки работоспособности антиад- поверхностей эластомерных материалов от гезнонньтх составов при более продолжитель- 5 слипания и уменьшает вспеннваемость антином хранеъши часть образцов термостатируют адгезионното состава. при той же температуре, но в течение 48 часов Важным преимуществом нового состава явпод нагрузкой 0,01 МПа. После термостатиро- лнется то, что он значительно превосходит ванна образцы освобождают от грузов, охлаж- известные по антиадгезионной способности дают на воздухе не менее 2 часов и определяют 10 при увеличении продолжительности хранения усилие расслаивания дублированных эласто- эластомерного материала и величины действумерных поверхностей с помощью разрывной ющей на этот материал нагрузки. машины РМИ-З при скорости движения Применение нового антиадгезионною состазажима 100 мм/ мин. Характеристикой слипа- ва на предприятиях, связанных с получением ния резиновой смеси является сопротивление 15 и хранением, а также переработкой различных расспаиванию ар, величину которого опреде- Эластомеров, обеспечит бодтьшую стабильность ляютпо формуле их работы, позволит увеличить загрузку отИгру) н/ м, дельных видов оборудования и улучшить кульгде р - среднее значение усилия расслаива- туру производства вследствие снижения ния, полученное путем статической обработки 20 вспениваемости состава. результатов испытаний не менее 9 пар об- Положительный эффект достигается за счет раздав, н у введения в рецептуру антиадгезионного состаЬ - ширина образца, м ва нового компонента, представляющего собой Вспениваемость антиадгезиоинътх составов водную эмульсию окисленного полиэтиленовооценивают, определяя объем пены, образую- 25 го воска, несомненным преимуществом котощейся при перемешивании 100 мл жидкости в рого является его доступность, что течение 30 с с помощью лопастной мешалки определяется производством этого продукта в со скоростью вращения 1400 об/ мин. достаточных количествах на территории РеСвойства антиадгезионных сосгавов приведе- спубшпси Беларусь. ны в таблице 2. 30 Таблица 1Эмульсия гудрона соапстока технического жирово Эмульсия окисленного подшэтиленового воскаПримеры фольное ла стаби лойлМыло Эмуль- Поли- Крем- Эмулькани- сия мас- пропифольное ла ленглистаби- каленые лойл эфиры н-бутИловогоПримечание Концентрации мыла канифольного, эмульсии масла стабилойл, эмульсии гудрона, соапстока технического жирового и эмульсии окисленного полиэтиленового воска приведены в рНСЧЕТЕ на ОСНОВНОЕ ВЕЩЕСТВО.Сопротивлеъше расслаиванию дублированных обазцов еаиновой смеси Н/мПримеры Термостатирование при Термостатирование при Вспениваемость,60 С под нагрузкой 60 С под нагрузкой см 0 003 МПа 24 часа 0 01 МПа 48 часовЗаказ 1306. Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск. проспект Ф. Скорины, 66.
