Устройство для высева минеральных удобрений

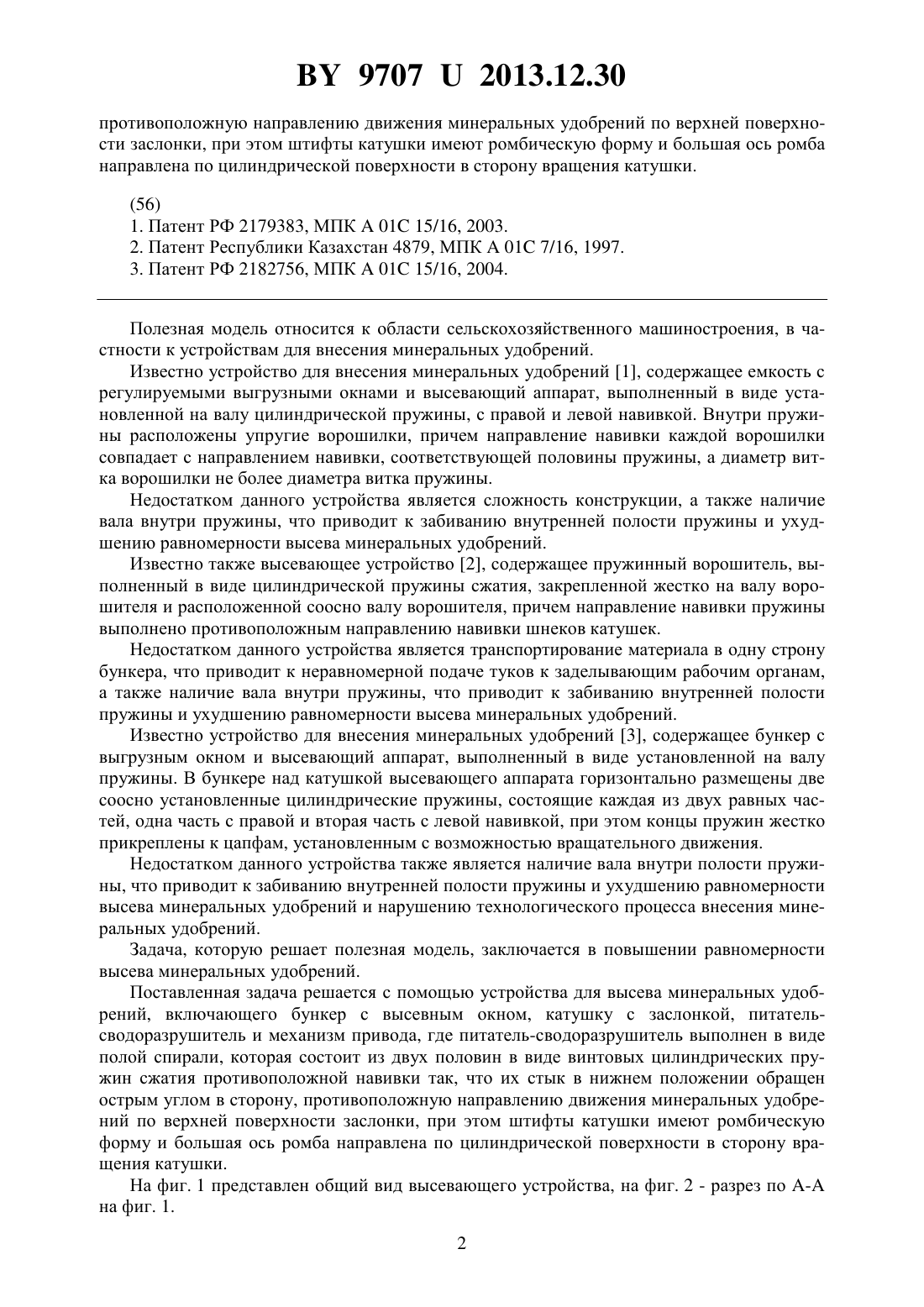

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫСЕВА МИНЕРАЛЬНЫХ УДОБРЕНИЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичТойгамбаев Серик Кокибаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для высева минеральных удобрений, включающее бункер с высевным окном, катушку с заслонкой, питатель-сводоразрушитель и механизм привода, отличающееся тем, что питатель-сводоразрушитель выполнен в виде полой спирали, которая состоит из двух половин в виде винтовых цилиндрических пружин сжатия противоположной навивки так, что их стык в нижнем положении обращен острым углом в сторону, Фиг. 1 97072013.12.30 противоположную направлению движения минеральных удобрений по верхней поверхности заслонки, при этом штифты катушки имеют ромбическую форму и большая ось ромба направлена по цилиндрической поверхности в сторону вращения катушки.(56) 1. Патент РФ 2179383, МПК 01 15/16, 2003. 2. Патент Республики Казахстан 4879, МПК 01 7/16, 1997. 3. Патент РФ 2182756, МПК 01 15/16, 2004. Полезная модель относится к области сельскохозяйственного машиностроения, в частности к устройствам для внесения минеральных удобрений. Известно устройство для внесения минеральных удобрений 1, содержащее емкость с регулируемыми выгрузными окнами и высевающий аппарат, выполненный в виде установленной на валу цилиндрической пружины, с правой и левой навивкой. Внутри пружины расположены упругие ворошилки, причем направление навивки каждой ворошилки совпадает с направлением навивки, соответствующей половины пружины, а диаметр витка ворошилки не более диаметра витка пружины. Недостатком данного устройства является сложность конструкции, а также наличие вала внутри пружины, что приводит к забиванию внутренней полости пружины и ухудшению равномерности высева минеральных удобрений. Известно также высевающее устройство 2, содержащее пружинный ворошитель, выполненный в виде цилиндрической пружины сжатия, закрепленной жестко на валу ворошителя и расположенной соосно валу ворошителя, причем направление навивки пружины выполнено противоположным направлению навивки шнеков катушек. Недостатком данного устройства является транспортирование материала в одну строну бункера, что приводит к неравномерной подаче туков к заделывающим рабочим органам,а также наличие вала внутри пружины, что приводит к забиванию внутренней полости пружины и ухудшению равномерности высева минеральных удобрений. Известно устройство для внесения минеральных удобрений 3, содержащее бункер с выгрузным окном и высевающий аппарат, выполненный в виде установленной на валу пружины. В бункере над катушкой высевающего аппарата горизонтально размещены две соосно установленные цилиндрические пружины, состоящие каждая из двух равных частей, одна часть с правой и вторая часть с левой навивкой, при этом концы пружин жестко прикреплены к цапфам, установленным с возможностью вращательного движения. Недостатком данного устройства также является наличие вала внутри полости пружины, что приводит к забиванию внутренней полости пружины и ухудшению равномерности высева минеральных удобрений и нарушению технологического процесса внесения минеральных удобрений. Задача, которую решает полезная модель, заключается в повышении равномерности высева минеральных удобрений. Поставленная задача решается с помощью устройства для высева минеральных удобрений, включающего бункер с высевным окном, катушку с заслонкой, питательсводоразрушитель и механизм привода, где питатель-сводоразрушитель выполнен в виде полой спирали, которая состоит из двух половин в виде винтовых цилиндрических пружин сжатия противоположной навивки так, что их стык в нижнем положении обращен острым углом в сторону, противоположную направлению движения минеральных удобрений по верхней поверхности заслонки, при этом штифты катушки имеют ромбическую форму и большая ось ромба направлена по цилиндрической поверхности в сторону вращения катушки. На фиг. 1 представлен общий вид высевающего устройства, на фиг. 2 - разрез по на фиг. 1. 2 97072013.12.30 Устройство для высева минеральных удобрений содержит бункер 1, на дне которого против выпускных окон 2 на валу 3 закреплена штифтовая катушка 4, с возможностью вращения их относительно бункера 1 с помощью звездочки 11 цепной передачи. Рабочая часть штифтовой катушки 4 снабжена штифтами 8 ромбической формы, при этом ребра, образующие острый угол, направлены в сторону вращения вала 3, обеспечивая дополнительное разрушение налипания на катушку 4 высеваемого материала и подачу его в сторону выпускного окна 2. Внутри бункера 1 установлен питатель-сводоразрушитель 6, концы которого закреплены жестко во втулках 5, с возможностью вращения их относительно бункера 1 с помощью звездочки 7 цепной передачи. В нижней части бункера 1 в зоне размещения высеваемой катушки 4 установлена заслонка 9 на валу 10, обеспечивая необходимый зазор и норму высева минеральных удобрений в тукопроводы (на фигурах не показаны, как общеизвестные элементы). Питатель-сводоразрушитель 6 выполнен в виде полой спирали, которая состоит из двух половин в виде винтовых цилиндрических пружин сжатия противоположной правой 12 и левой 13 навивки так, что их стык в нижнем положении обращен острым углом в сторону, противоположную направлению движения минеральных удобрений по верхней поверхности заслонки 9 с возможностью вращения питателя-сводоразрушителя 6 в направлении острого угла стыка. Привод осуществляется от механизма опорных колес при помощи цепных передач. Устройство для высева минеральных удобрений работает следующим образом. По мере загрузки минеральные удобрения из бункера 1 поступают на питатель-сводоразрушитель 6, который транспортирует материал на катушку 4. Питатель-сводоразрушитель 6 за счет вращательного движения и зачерпывающего воздействия стыка витков, а также их упругих колебаний разрушает комки минеральных удобрений, способствуя их поступлению в нижнюю часть бункера 1, в том числе под действием сил тяжести. Направление вращения питателя-сводоразрушителя 6 в направлении острого угла стыка позволяет уменьшить снижающее равномерность высева его динамическое воздействие на высевающую катушку 4 и заслонку. Высевающая катушка 4 со штифтами 8 ромбической формы обеспечивает непрерывное дозирование удобрений или других трудносыпучих материалов и подачу их в выпускное окно 2. Доза внесения устанавливается изменением частоты вращения катушки 4 и зазора между катушкой 4 и заслонкой 9. Заслонка 9 при полном открытии также позволяет провести опорожнение бункера 1. Подобное выполнение устройства способствует разрушению постоянно образующихся динамических и статических сводов, непрерывному питанию катушки 4 трудносыпучим материалом, повышению равномерности высева минеральных удобрений и, как следствие,качественному обеспечению выполнения технологического процесса внесения минеральных удобрений в почву. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
