Тарельчатый аэратор

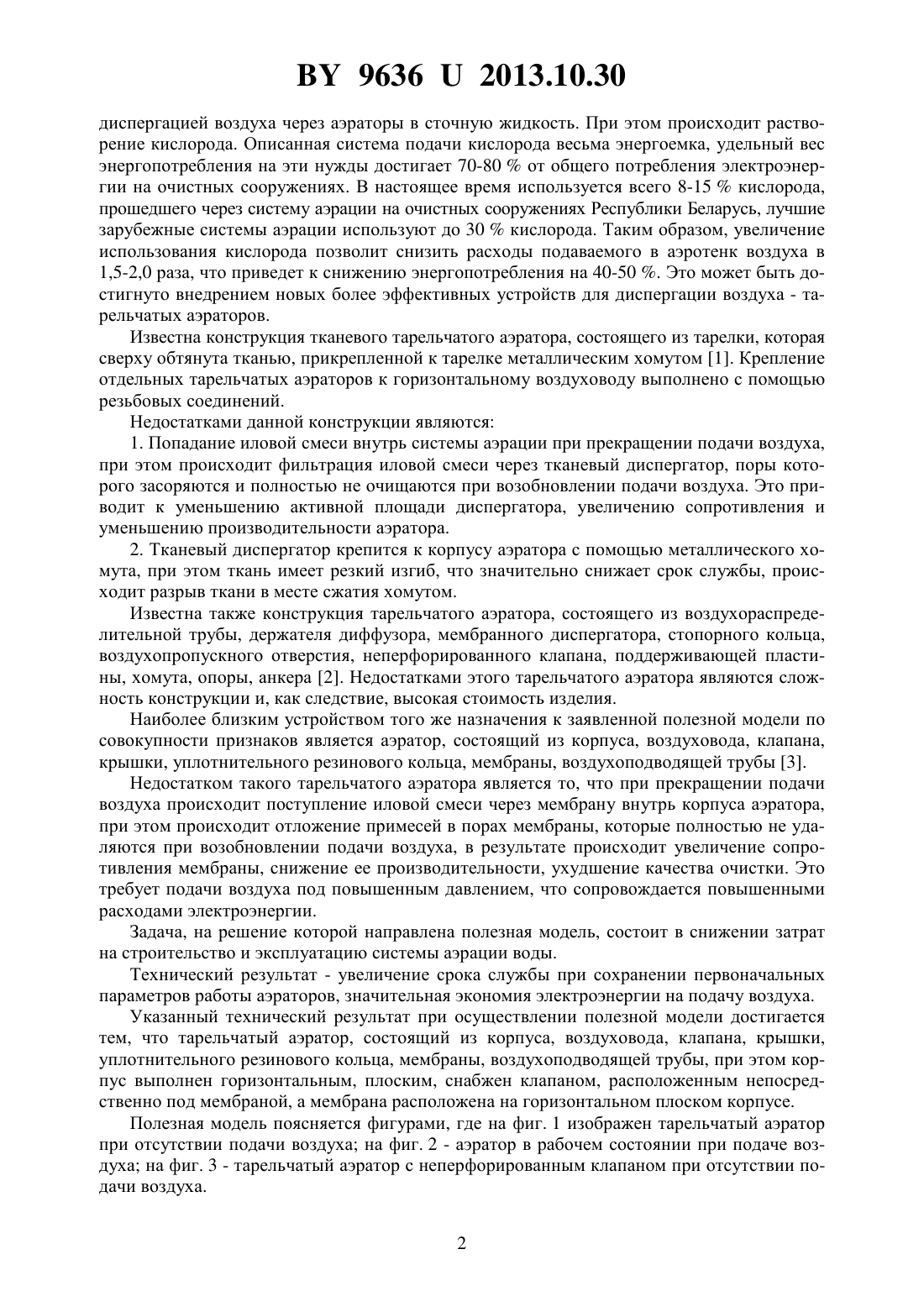

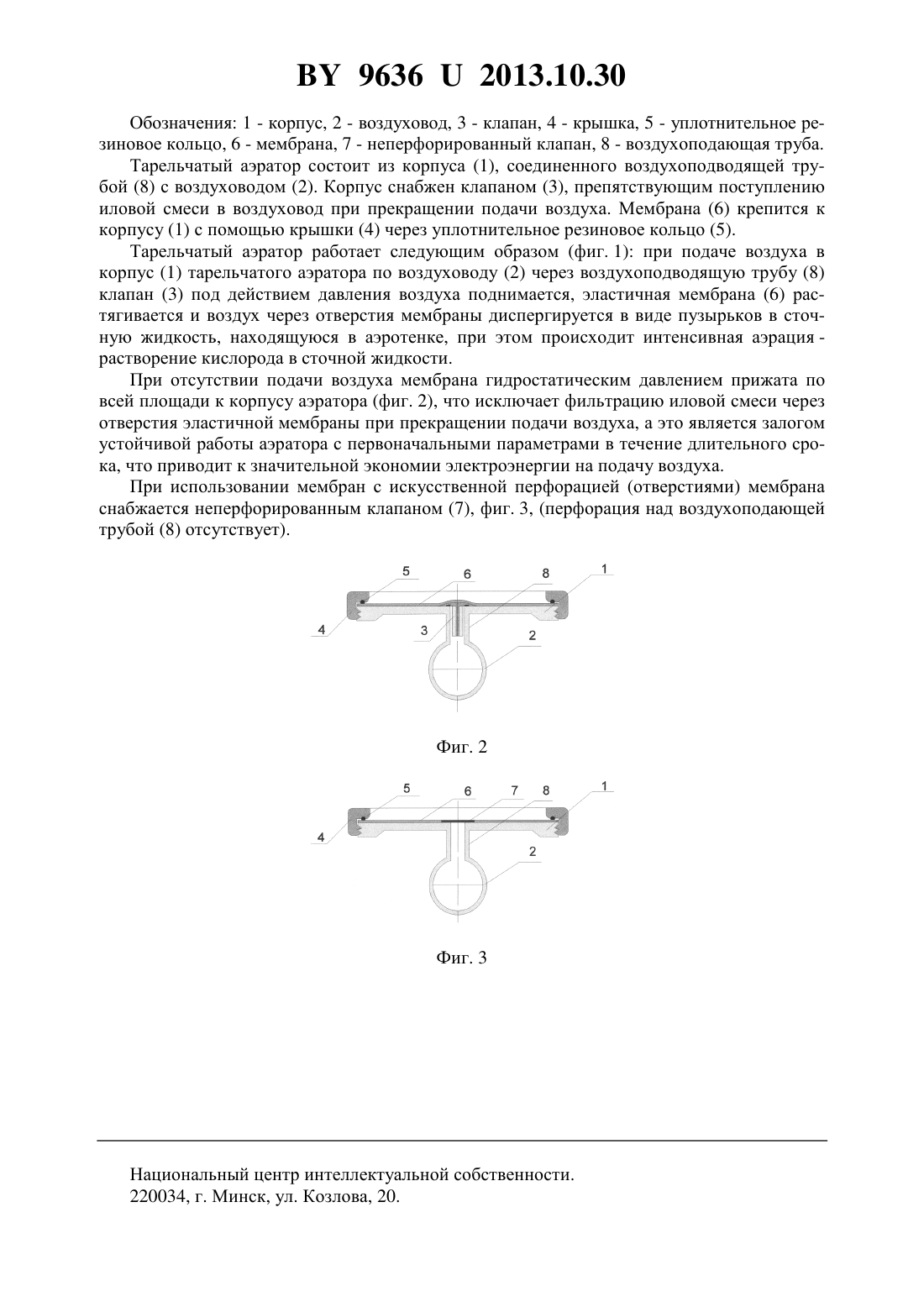

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Житенв Борис Николаевич Остапчук Ксения Борисовна Житенва Наталья Сергеевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Тарельчатый аэратор, состоящий из корпуса, воздуховода, клапана, крышки, уплотнительного резинового кольца, мембраны, воздухоподводящей трубы, отличающийся тем, что корпус аэратора выполнен горизонтальным, плоским. 2. Тарельчатый аэратор по п. 1, отличающийся тем, что снабжен клапаном, расположенным непосредственно под мембраной. 3. Тарельчатый аэратор по п. 1, отличающийся тем, что мембрана расположена на горизонтальном плоском корпусе.(56) 1. Худеико Б.М., Шпирт Е.А. Аэраторы для очистки сточных вод. - М. Стройиздат,1973. - 112 с. 2. // Аэратор. 3. ///.4. Сайт компании Белэкполь. Фиг. 1 Полезная модель относится к области очистки сточных вод, в частности к очистке воды от органических примесей в аэротенке. В настоящее время очистка сточных вод от органических соединений осуществляется в подавляющем числе случаев в сооружениях с активным илом - аэротенках. Для нормального протекания процесса в этих сооружениях должна поддерживаться концентрация кислорода около 2 мг/л. Это достигается за счет подачи воздуха воздуходувными машинами по системе воздуховодов с последующей 96362013.10.30 диспергацией воздуха через аэраторы в сточную жидкость. При этом происходит растворение кислорода. Описанная система подачи кислорода весьма энергоемка, удельный вес энергопотребления на эти нужды достигает 70-80 от общего потребления электроэнергии на очистных сооружениях. В настоящее время используется всего 8-15 кислорода,прошедшего через систему аэрации на очистных сооружениях Республики Беларусь, лучшие зарубежные системы аэрации используют до 30 кислорода. Таким образом, увеличение использования кислорода позволит снизить расходы подаваемого в аэротенк воздуха в 1,5-2,0 раза, что приведет к снижению энергопотребления на 40-50 . Это может быть достигнуто внедрением новых более эффективных устройств для диспергации воздуха - тарельчатых аэраторов. Известна конструкция тканевого тарельчатого аэратора, состоящего из тарелки, которая сверху обтянута тканью, прикрепленной к тарелке металлическим хомутом 1. Крепление отдельных тарельчатых аэраторов к горизонтальному воздуховоду выполнено с помощью резьбовых соединений. Недостатками данной конструкции являются 1. Попадание иловой смеси внутрь системы аэрации при прекращении подачи воздуха,при этом происходит фильтрация иловой смеси через тканевый диспергатор, поры которого засоряются и полностью не очищаются при возобновлении подачи воздуха. Это приводит к уменьшению активной площади диспергатора, увеличению сопротивления и уменьшению производительности аэратора. 2. Тканевый диспергатор крепится к корпусу аэратора с помощью металлического хомута, при этом ткань имеет резкий изгиб, что значительно снижает срок службы, происходит разрыв ткани в месте сжатия хомутом. Известна также конструкция тарельчатого аэратора, состоящего из воздухораспределительной трубы, держателя диффузора, мембранного диспергатора, стопорного кольца,воздухопропускного отверстия, неперфорированного клапана, поддерживающей пластины, хомута, опоры, анкера 2. Недостатками этого тарельчатого аэратора являются сложность конструкции и, как следствие, высокая стоимость изделия. Наиболее близким устройством того же назначения к заявленной полезной модели по совокупности признаков является аэратор, состоящий из корпуса, воздуховода, клапана,крышки, уплотнительного резинового кольца, мембраны, воздухоподводящей трубы 3. Недостатком такого тарельчатого аэратора является то, что при прекращении подачи воздуха происходит поступление иловой смеси через мембрану внутрь корпуса аэратора,при этом происходит отложение примесей в порах мембраны, которые полностью не удаляются при возобновлении подачи воздуха, в результате происходит увеличение сопротивления мембраны, снижение ее производительности, ухудшение качества очистки. Это требует подачи воздуха под повышенным давлением, что сопровождается повышенными расходами электроэнергии. Задача, на решение которой направлена полезная модель, состоит в снижении затрат на строительство и эксплуатацию системы аэрации воды. Технический результат - увеличение срока службы при сохранении первоначальных параметров работы аэраторов, значительная экономия электроэнергии на подачу воздуха. Указанный технический результат при осуществлении полезной модели достигается тем, что тарельчатый аэратор, состоящий из корпуса, воздуховода, клапана, крышки,уплотнительного резинового кольца, мембраны, воздухоподводящей трубы, при этом корпус выполнен горизонтальным, плоским, снабжен клапаном, расположенным непосредственно под мембраной, а мембрана расположена на горизонтальном плоском корпусе. Полезная модель поясняется фигурами, где на фиг. 1 изображен тарельчатый аэратор при отсутствии подачи воздуха на фиг. 2 - аэратор в рабочем состоянии при подаче воздуха на фиг. 3 - тарельчатый аэратор с неперфорированным клапаном при отсутствии подачи воздуха. 2 96362013.10.30 Обозначения 1 - корпус, 2 - воздуховод, 3 - клапан, 4 - крышка, 5 - уплотнительное резиновое кольцо, 6 - мембрана, 7 - неперфорированный клапан, 8 - воздухоподающая труба. Тарельчатый аэратор состоит из корпуса (1), соединенного воздухоподводящей трубой (8) с воздуховодом (2). Корпус снабжен клапаном (3), препятствующим поступлению иловой смеси в воздуховод при прекращении подачи воздуха. Мембрана (6) крепится к корпусу (1) с помощью крышки (4) через уплотнительное резиновое кольцо (5). Тарельчатый аэратор работает следующим образом (фиг. 1) при подаче воздуха в корпус (1) тарельчатого аэратора по воздуховоду (2) через воздухоподводящую трубу (8) клапан (3) под действием давления воздуха поднимается, эластичная мембрана (6) растягивается и воздух через отверстия мембраны диспергируется в виде пузырьков в сточную жидкость, находящуюся в аэротенке, при этом происходит интенсивная аэрация растворение кислорода в сточной жидкости. При отсутствии подачи воздуха мембрана гидростатическим давлением прижата по всей площади к корпусу аэратора (фиг. 2), что исключает фильтрацию иловой смеси через отверстия эластичной мембраны при прекращении подачи воздуха, а это является залогом устойчивой работы аэратора с первоначальными параметрами в течение длительного срока, что приводит к значительной экономии электроэнергии на подачу воздуха. При использовании мембран с искусственной перфорацией (отверстиями) мембрана снабжается неперфорированным клапаном (7), фиг. 3, (перфорация над воздухоподающей трубой (8) отсутствует). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
