Универсальный улей

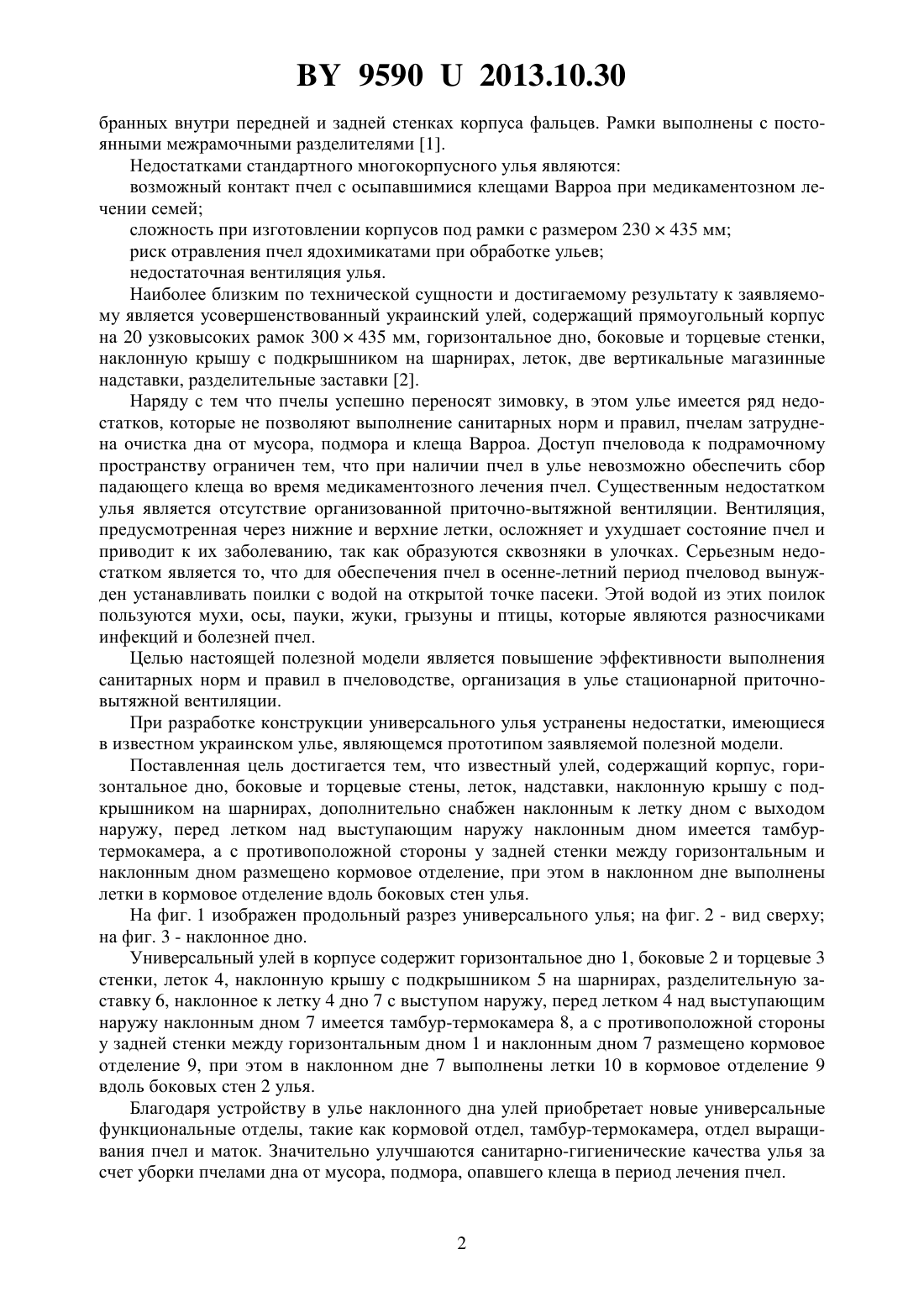

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Бакштаев Василий Федорович(72) Автор Бакштаев Василий Федорович(73) Патентообладатель Бакштаев Василий Федорович(57) Универсальный улей, содержащий прямоугольный корпус с рамками, горизонтальное дно, боковые и торцевые стены, леток, надставки, наклонную крышу с подкрышником на шарнирах, отличающийся тем, что он дополнительно снабжен наклонным к летку дном с выходом наружу, перед летком над выступающим наружу наклонным дном имеется тамбур-термокамера, а с противоположной стороны у задней стенки между горизонтальным и наклонным дном размещено кормовое отделение, при этом в наклонном дне выполнены летки в кормовое отделение вдоль боковых стен улья.(56) 1. Пчеловодство. -12. - 1983. - С. 24. 2. Кремянко А.Н. Отойти от стандарта Дадана // Человек и пчела. -9 (92) (прототип). Фиг. 1 Полезная модель относится к сельскому хозяйству, а именно к пчеловодству, может быть использована в промышленном или любительском пчеловодстве. Известен стандартный многокорпусный улей, состоящий из дна, четырех корпусов,вмещающих по десять рамок размером 435230 мм, потолка, подкрышника, вентиляционной рамы и крыши. Рамки в корпусах размещены на опорных поверхностях в виде вы 95902013.10.30 бранных внутри передней и задней стенках корпуса фальцев. Рамки выполнены с постоянными межрамочными разделителями 1. Недостатками стандартного многокорпусного улья являются возможный контакт пчел с осыпавшимися клещами Варроа при медикаментозном лечении семей сложность при изготовлении корпусов под рамки с размером 230435 мм риск отравления пчел ядохимикатами при обработке ульев недостаточная вентиляция улья. Наиболее близким по технической сущности и достигаемому результату к заявляемому является усовершенствованный украинский улей, содержащий прямоугольный корпус на 20 узковысоких рамок 300435 мм, горизонтальное дно, боковые и торцевые стенки,наклонную крышу с подкрышником на шарнирах, леток, две вертикальные магазинные надставки, разделительные заставки 2. Наряду с тем что пчелы успешно переносят зимовку, в этом улье имеется ряд недостатков, которые не позволяют выполнение санитарных норм и правил, пчелам затруднена очистка дна от мусора, подмора и клеща Варроа. Доступ пчеловода к подрамочному пространству ограничен тем, что при наличии пчел в улье невозможно обеспечить сбор падающего клеща во время медикаментозного лечения пчел. Существенным недостатком улья является отсутствие организованной приточно-вытяжной вентиляции. Вентиляция,предусмотренная через нижние и верхние летки, осложняет и ухудшает состояние пчел и приводит к их заболеванию, так как образуются сквозняки в улочках. Серьезным недостатком является то, что для обеспечения пчел в осенне-летний период пчеловод вынужден устанавливать поилки с водой на открытой точке пасеки. Этой водой из этих поилок пользуются мухи, осы, пауки, жуки, грызуны и птицы, которые являются разносчиками инфекций и болезней пчел. Целью настоящей полезной модели является повышение эффективности выполнения санитарных норм и правил в пчеловодстве, организация в улье стационарной приточновытяжной вентиляции. При разработке конструкции универсального улья устранены недостатки, имеющиеся в известном украинском улье, являющемся прототипом заявляемой полезной модели. Поставленная цель достигается тем, что известный улей, содержащий корпус, горизонтальное дно, боковые и торцевые стены, леток, надставки, наклонную крышу с подкрышником на шарнирах, дополнительно снабжен наклонным к летку дном с выходом наружу, перед летком над выступающим наружу наклонным дном имеется тамбуртермокамера, а с противоположной стороны у задней стенки между горизонтальным и наклонным дном размещено кормовое отделение, при этом в наклонном дне выполнены летки в кормовое отделение вдоль боковых стен улья. На фиг. 1 изображен продольный разрез универсального улья на фиг. 2 - вид сверху на фиг. 3 - наклонное дно. Универсальный улей в корпусе содержит горизонтальное дно 1, боковые 2 и торцевые 3 стенки, леток 4, наклонную крышу с подкрышником 5 на шарнирах, разделительную заставку 6, наклонное к летку 4 дно 7 с выступом наружу, перед летком 4 над выступающим наружу наклонным дном 7 имеется тамбур-термокамера 8, а с противоположной стороны у задней стенки между горизонтальным дном 1 и наклонным дном 7 размещено кормовое отделение 9, при этом в наклонном дне 7 выполнены летки 10 в кормовое отделение 9 вдоль боковых стен 2 улья. Благодаря устройству в улье наклонного дна улей приобретает новые универсальные функциональные отделы, такие как кормовой отдел, тамбур-термокамера, отдел выращивания пчел и маток. Значительно улучшаются санитарно-гигиенические качества улья за счет уборки пчелами дна от мусора, подмора, опавшего клеща в период лечения пчел. 95902013.10.30 Наклонное дно на 250 мм выступает за пределы фронтальной стены улья, где эффективно устроен тамбур-термокамера 8 для пчел, который обеспечивает приток качественного воздуха в ульи, защищает пчел от птиц, грызунов и др. В летнее время этот объем тамбура служит известной термокамерой для борьбы с клещом. Кроме этого, при таком исполнении технически удачно осуществляется навес типовых устройств, таких как по отбору пыльцы, отлову трутней, маток во время роения пчел. Тамбур закрывается сверху стеклом. Расположенное между наклонным и горизонтальным дном кормовое отделение служит для обеспечения пчел сиропом на осенне-зимний период и водой на весенне-летний сезон вместо кормушек и поилок. В этом отделении устанавливается емкость из пищевого пластика на 5 литров. Для прохода пчел к емкости с сиропом в наклонном дне по бокам имеются два летка 10100 мм. Для наполнения емкости сиропом в боковой стене имеется отверстие диаметром 15 мм для наливного шланга. Над наклонным дном в передней и задней части имеются клапаны 11, через которые во время обработки пчел от клеща пчеловоду удобно и доступно в любое время года подвести под рамки специальный контейнер 12 по сбору клеща и очистки дна от мусора и подмора. Улей оснащен приточно-вытяжной естественной вентиляцией, для чего в улье предусмотрен стационарный вентиляционный канал 13. Канал оборудуется вверху регулировочной заслонкой, а внизу сеткой, которая ограничивает проникновение пчел в канал. Воздух в улей поступает через леток в расплодно-гнездовую часть 14 улья, поднимается вверх и выходит через крышу, в боковых стенках которой имеются четыре вентиляционные отверстия 15 диаметром 25 мм. Эффективность вентиляции достигается за счет разности высоты притока и оттока воздуха, разности наружной и внутренних температур и сечений приточного летка и канала, что исключает вредный для пчел сквозной поток воздуха. Такая вентиляция работает надежно, постоянно обеспечивая воздухом пчел. Предложенная конструкция улья обеспечивает комфортную жизнь пчел, их зимовку и быстрое развитие в весенне-летний сезон, что повышает деятельность пчел при медосборе. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
