Геокомпозитный дренажный материал

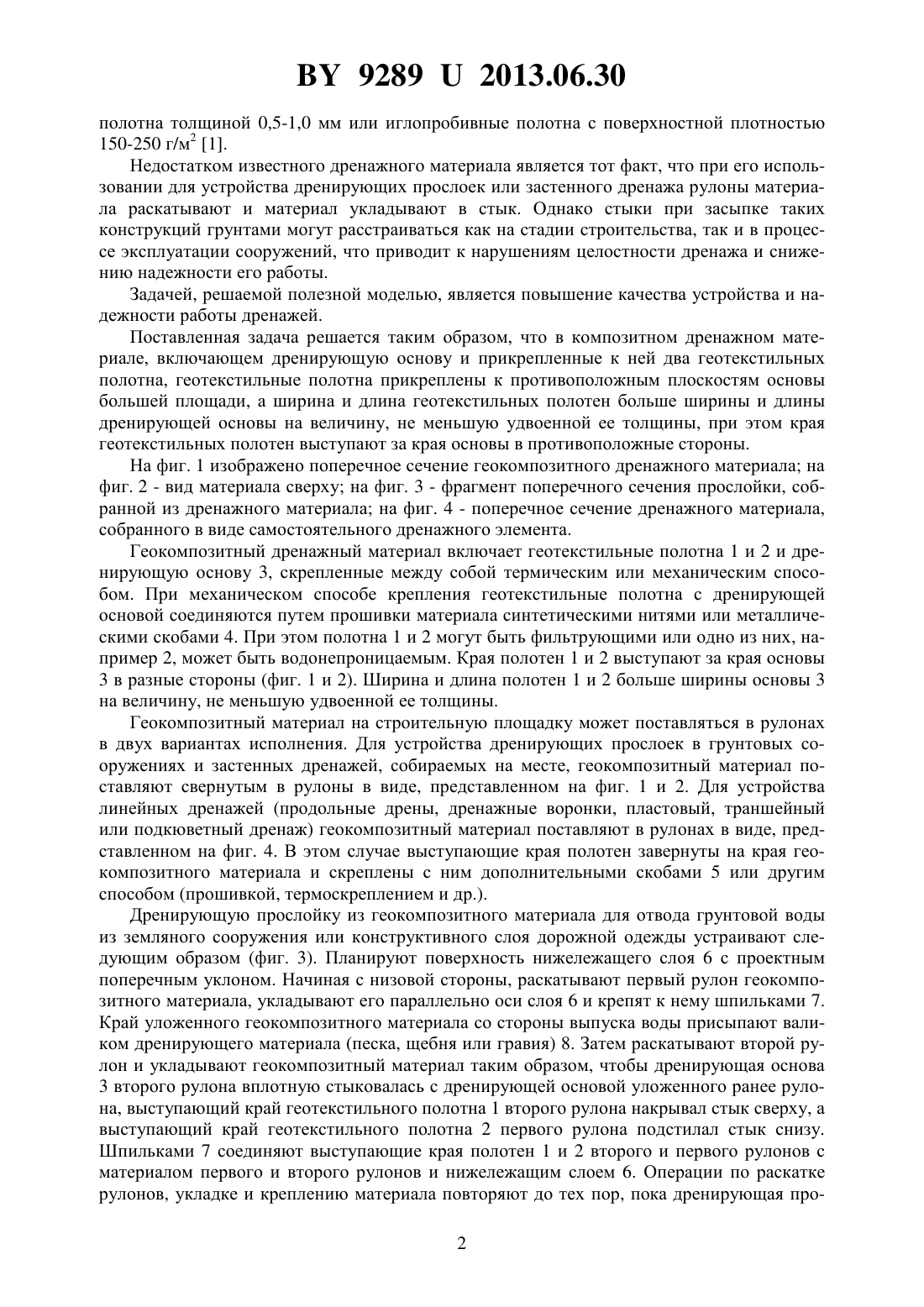

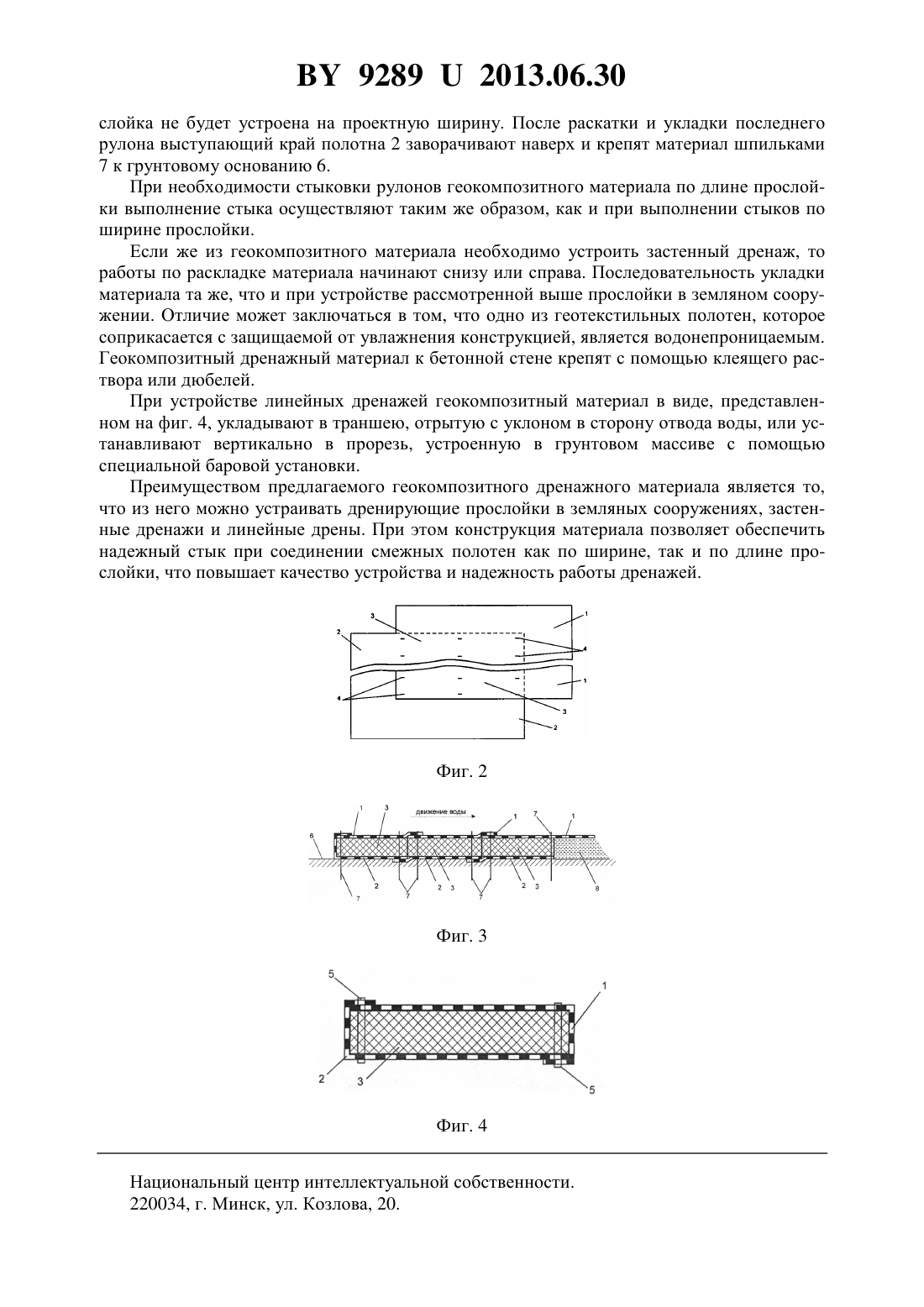

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Геокомпозитный дренажный материал, включающий дренирующую основу и прикрепленные к ней два геотекстильных полотна, отличающийся тем, что геотекстильные полотна прикреплены к противоположным плоскостям основы большей площади, а ширина и длина геотекстильных полотен больше ширины и длины дренирующей основы на величину, не меньшую удвоенной ее толщины, при этом края геотекстильных полотен выступают за края основы в противоположные стороны. Полезная модель относится к дорожному, промышленному и гражданскому строительству, мелиорации земель и может быть использована при устройстве дренирующих прослоек в земляных сооружениях и конструкциях дорожных одежд, дренажных воронок для вывода воды из дренирующего слоя дорожной одежды на откос земляного полотна,пластового, траншейного, подкюветного и прерывающего дренажей, для устройства застенного дренажа у подпорных и шкафных стенок у мостовых сооружений, а также подземных частей зданий и сооружений и др. Известен композитный объемный дренажный материал, поставляемый в рулонах, который состоит из пористого полимерного сердечника и оболочки из тонкого геотекстильного материала. В качестве геотекстильного материала применяют термоскрепленные 92892013.06.30 полотна толщиной 0,5-1,0 мм или иглопробивные полотна с поверхностной плотностью 150-250 г/м 2 1. Недостатком известного дренажного материала является тот факт, что при его использовании для устройства дренирующих прослоек или застенного дренажа рулоны материала раскатывают и материал укладывают в стык. Однако стыки при засыпке таких конструкций грунтами могут расстраиваться как на стадии строительства, так и в процессе эксплуатации сооружений, что приводит к нарушениям целостности дренажа и снижению надежности его работы. Задачей, решаемой полезной моделью, является повышение качества устройства и надежности работы дренажей. Поставленная задача решается таким образом, что в композитном дренажном материале, включающем дренирующую основу и прикрепленные к ней два геотекстильных полотна, геотекстильные полотна прикреплены к противоположным плоскостям основы большей площади, а ширина и длина геотекстильных полотен больше ширины и длины дренирующей основы на величину, не меньшую удвоенной ее толщины, при этом края геотекстильных полотен выступают за края основы в противоположные стороны. На фиг. 1 изображено поперечное сечение геокомпозитного дренажного материала на фиг. 2 - вид материала сверху на фиг. 3 - фрагмент поперечного сечения прослойки, собранной из дренажного материала на фиг. 4 - поперечное сечение дренажного материала,собранного в виде самостоятельного дренажного элемента. Геокомпозитный дренажный материал включает геотекстильные полотна 1 и 2 и дренирующую основу 3, скрепленные между собой термическим или механическим способом. При механическом способе крепления геотекстильные полотна с дренирующей основой соединяются путем прошивки материала синтетическими нитями или металлическими скобами 4. При этом полотна 1 и 2 могут быть фильтрующими или одно из них, например 2, может быть водонепроницаемым. Края полотен 1 и 2 выступают за края основы 3 в разные стороны (фиг. 1 и 2). Ширина и длина полотен 1 и 2 больше ширины основы 3 на величину, не меньшую удвоенной ее толщины. Геокомпозитный материал на строительную площадку может поставляться в рулонах в двух вариантах исполнения. Для устройства дренирующих прослоек в грунтовых сооружениях и застенных дренажей, собираемых на месте, геокомпозитный материал поставляют свернутым в рулоны в виде, представленном на фиг. 1 и 2. Для устройства линейных дренажей (продольные дрены, дренажные воронки, пластовый, траншейный или подкюветный дренаж) геокомпозитный материал поставляют в рулонах в виде, представленном на фиг. 4. В этом случае выступающие края полотен завернуты на края геокомпозитного материала и скреплены с ним дополнительными скобами 5 или другим способом (прошивкой, термоскреплением и др.). Дренирующую прослойку из геокомпозитного материала для отвода грунтовой воды из земляного сооружения или конструктивного слоя дорожной одежды устраивают следующим образом (фиг. 3). Планируют поверхность нижележащего слоя 6 с проектным поперечным уклоном. Начиная с низовой стороны, раскатывают первый рулон геокомпозитного материала, укладывают его параллельно оси слоя 6 и крепят к нему шпильками 7. Край уложенного геокомпозитного материала со стороны выпуска воды присыпают валиком дренирующего материала (песка, щебня или гравия) 8. Затем раскатывают второй рулон и укладывают геокомпозитный материал таким образом, чтобы дренирующая основа 3 второго рулона вплотную стыковалась с дренирующей основой уложенного ранее рулона, выступающий край геотекстильного полотна 1 второго рулона накрывал стык сверху, а выступающий край геотекстильного полотна 2 первого рулона подстилал стык снизу. Шпильками 7 соединяют выступающие края полотен 1 и 2 второго и первого рулонов с материалом первого и второго рулонов и нижележащим слоем 6. Операции по раскатке рулонов, укладке и креплению материала повторяют до тех пор, пока дренирующая про 2 92892013.06.30 слойка не будет устроена на проектную ширину. После раскатки и укладки последнего рулона выступающий край полотна 2 заворачивают наверх и крепят материал шпильками 7 к грунтовому основанию 6. При необходимости стыковки рулонов геокомпозитного материала по длине прослойки выполнение стыка осуществляют таким же образом, как и при выполнении стыков по ширине прослойки. Если же из геокомпозитного материала необходимо устроить застенный дренаж, то работы по раскладке материала начинают снизу или справа. Последовательность укладки материала та же, что и при устройстве рассмотренной выше прослойки в земляном сооружении. Отличие может заключаться в том, что одно из геотекстильных полотен, которое соприкасается с защищаемой от увлажнения конструкцией, является водонепроницаемым. Геокомпозитный дренажный материал к бетонной стене крепят с помощью клеящего раствора или дюбелей. При устройстве линейных дренажей геокомпозитный материал в виде, представленном на фиг. 4, укладывают в траншею, отрытую с уклоном в сторону отвода воды, или устанавливают вертикально в прорезь, устроенную в грунтовом массиве с помощью специальной баровой установки. Преимуществом предлагаемого геокомпозитного дренажного материала является то,что из него можно устраивать дренирующие прослойки в земляных сооружениях, застенные дренажи и линейные дрены. При этом конструкция материала позволяет обеспечить надежный стык при соединении смежных полотен как по ширине, так и по длине прослойки, что повышает качество устройства и надежность работы дренажей. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
