Внутриаортальный стентграфт

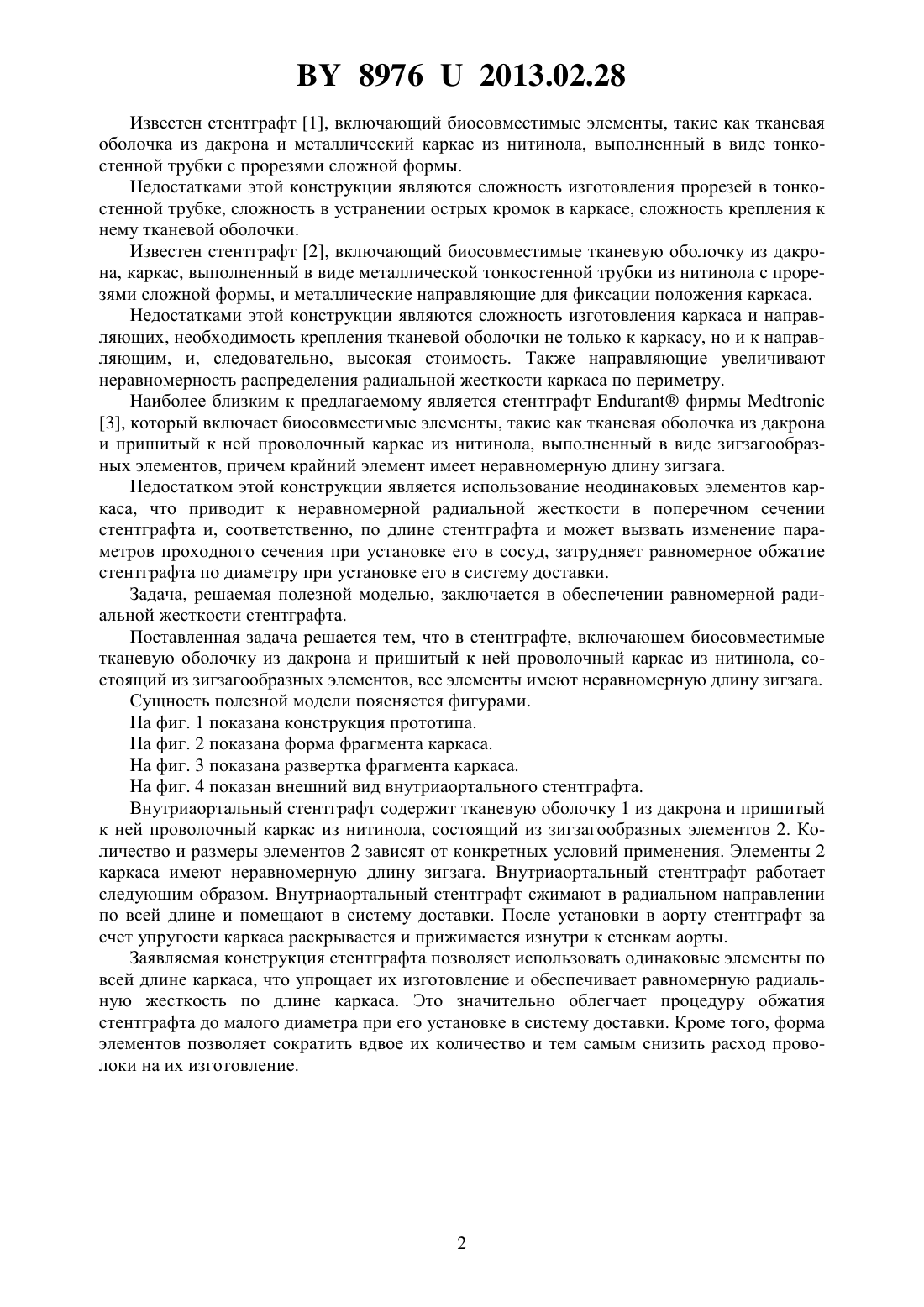

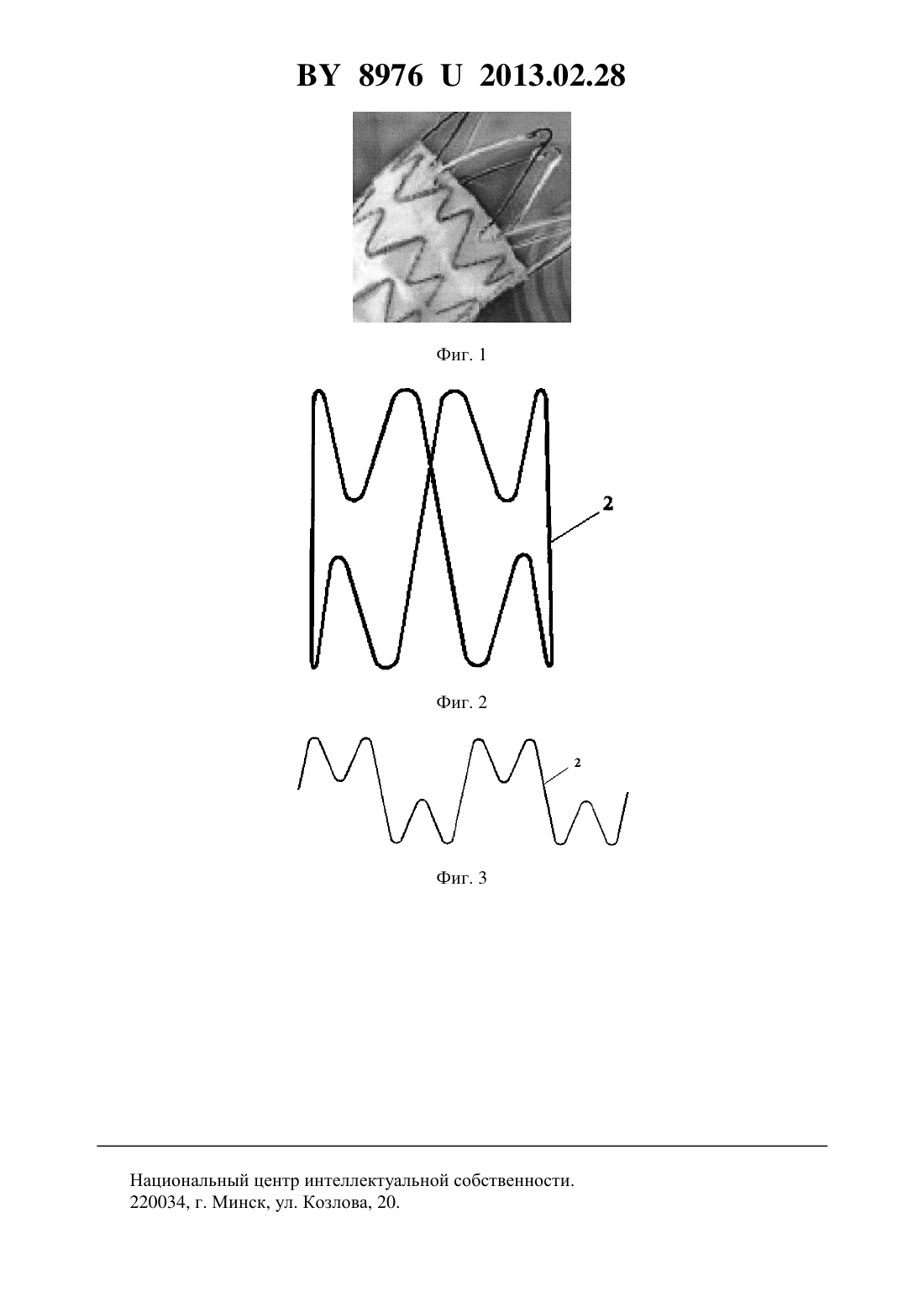

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Минченя Владимир Тимофеевич Минченя Николай Тимофеевич Савченко Андрей Леонидович Мрочек Александр Геннадьевич Островский Юрий Петрович Шкет Александр Павлович(73) Патентообладатель Белорусский национальный технический университет(57) Внутриаортальный стентграфт, включающий биосовместимые тканевую оболочку из дакрона и пришитый к ней проволочный каркас из нитинола, состоящий из зигзагообразных элементов, отличающийся тем, что все элементы каркаса имеют неравномерную длину зигзага. Полезная модель относится к области внутрисосудистой кардиохирургии. Внутриаортальные стентграфты предназначены для хирургического лечения аневризм аорты. 89762013.02.28 Известен стентграфт 1, включающий биосовместимые элементы, такие как тканевая оболочка из дакрона и металлический каркас из нитинола, выполненный в виде тонкостенной трубки с прорезями сложной формы. Недостатками этой конструкции являются сложность изготовления прорезей в тонкостенной трубке, сложность в устранении острых кромок в каркасе, сложность крепления к нему тканевой оболочки. Известен стентграфт 2, включающий биосовместимые тканевую оболочку из дакрона, каркас, выполненный в виде металлической тонкостенной трубки из нитинола с прорезями сложной формы, и металлические направляющие для фиксации положения каркаса. Недостатками этой конструкции являются сложность изготовления каркаса и направляющих, необходимость крепления тканевой оболочки не только к каркасу, но и к направляющим, и, следовательно, высокая стоимость. Также направляющие увеличивают неравномерность распределения радиальной жесткости каркаса по периметру. Наиболее близким к предлагаемому является стентграфтфирмы 3, который включает биосовместимые элементы, такие как тканевая оболочка из дакрона и пришитый к ней проволочный каркас из нитинола, выполненный в виде зигзагообразных элементов, причем крайний элемент имеет неравномерную длину зигзага. Недостатком этой конструкции является использование неодинаковых элементов каркаса, что приводит к неравномерной радиальной жесткости в поперечном сечении стентграфта и, соответственно, по длине стентграфта и может вызвать изменение параметров проходного сечения при установке его в сосуд, затрудняет равномерное обжатие стентграфта по диаметру при установке его в систему доставки. Задача, решаемая полезной моделью, заключается в обеспечении равномерной радиальной жесткости стентграфта. Поставленная задача решается тем, что в стентграфте, включающем биосовместимые тканевую оболочку из дакрона и пришитый к ней проволочный каркас из нитинола, состоящий из зигзагообразных элементов, все элементы имеют неравномерную длину зигзага. Сущность полезной модели поясняется фигурами. На фиг. 1 показана конструкция прототипа. На фиг. 2 показана форма фрагмента каркаса. На фиг. 3 показана развертка фрагмента каркаса. На фиг. 4 показан внешний вид внутриаортального стентграфта. Внутриаортальный стентграфт содержит тканевую оболочку 1 из дакрона и пришитый к ней проволочный каркас из нитинола, состоящий из зигзагообразных элементов 2. Количество и размеры элементов 2 зависят от конкретных условий применения. Элементы 2 каркаса имеют неравномерную длину зигзага. Внутриаортальный стентграфт работает следующим образом. Внутриаортальный стентграфт сжимают в радиальном направлении по всей длине и помещают в систему доставки. После установки в аорту стентграфт за счет упругости каркаса раскрывается и прижимается изнутри к стенкам аорты. Заявляемая конструкция стентграфта позволяет использовать одинаковые элементы по всей длине каркаса, что упрощает их изготовление и обеспечивает равномерную радиальную жесткость по длине каркаса. Это значительно облегчает процедуру обжатия стентграфта до малого диаметра при его установке в систему доставки. Кроме того, форма элементов позволяет сократить вдвое их количество и тем самым снизить расход проволоки на их изготовление. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
