Двухрычажное приспособление для обработки почвы

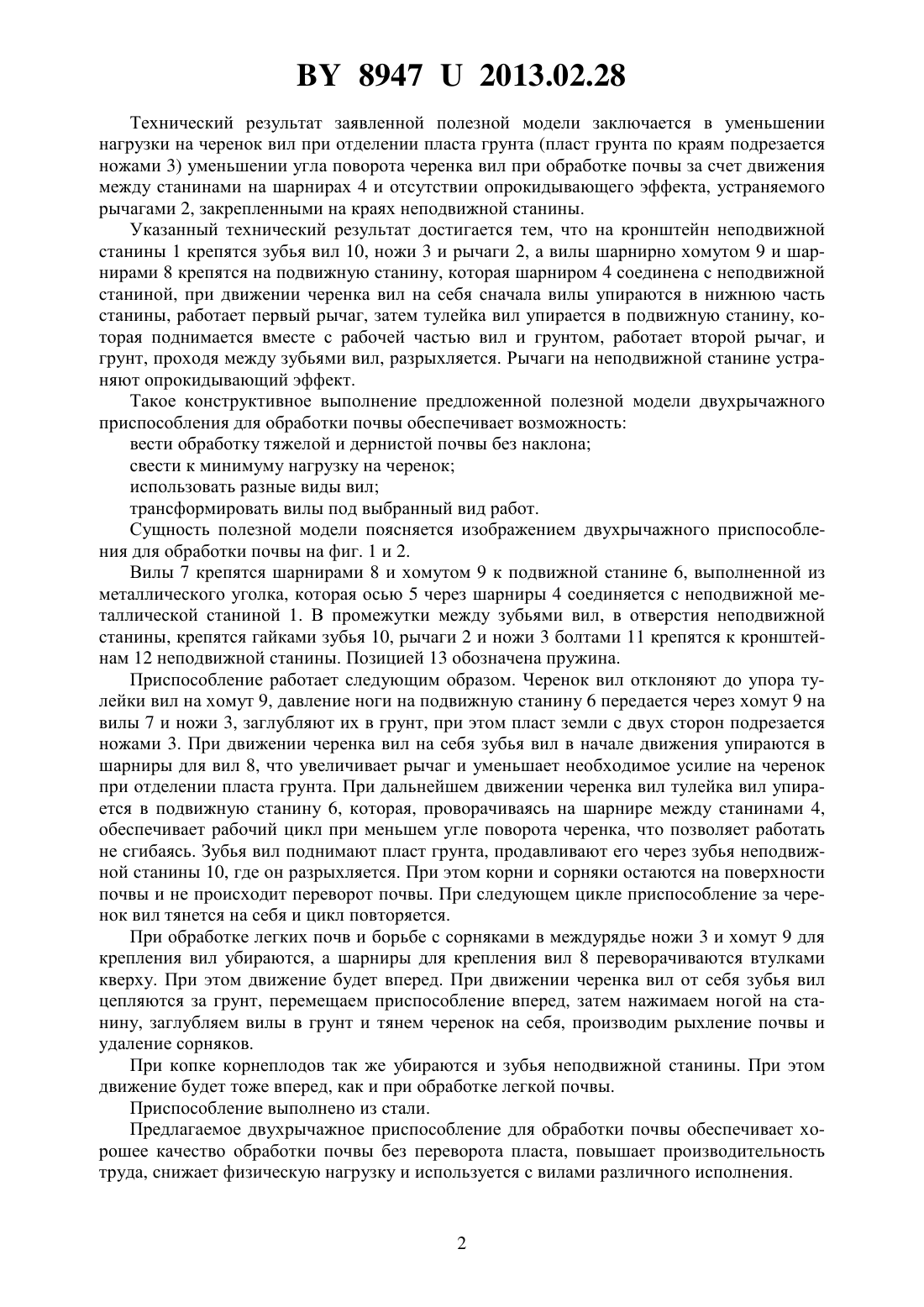

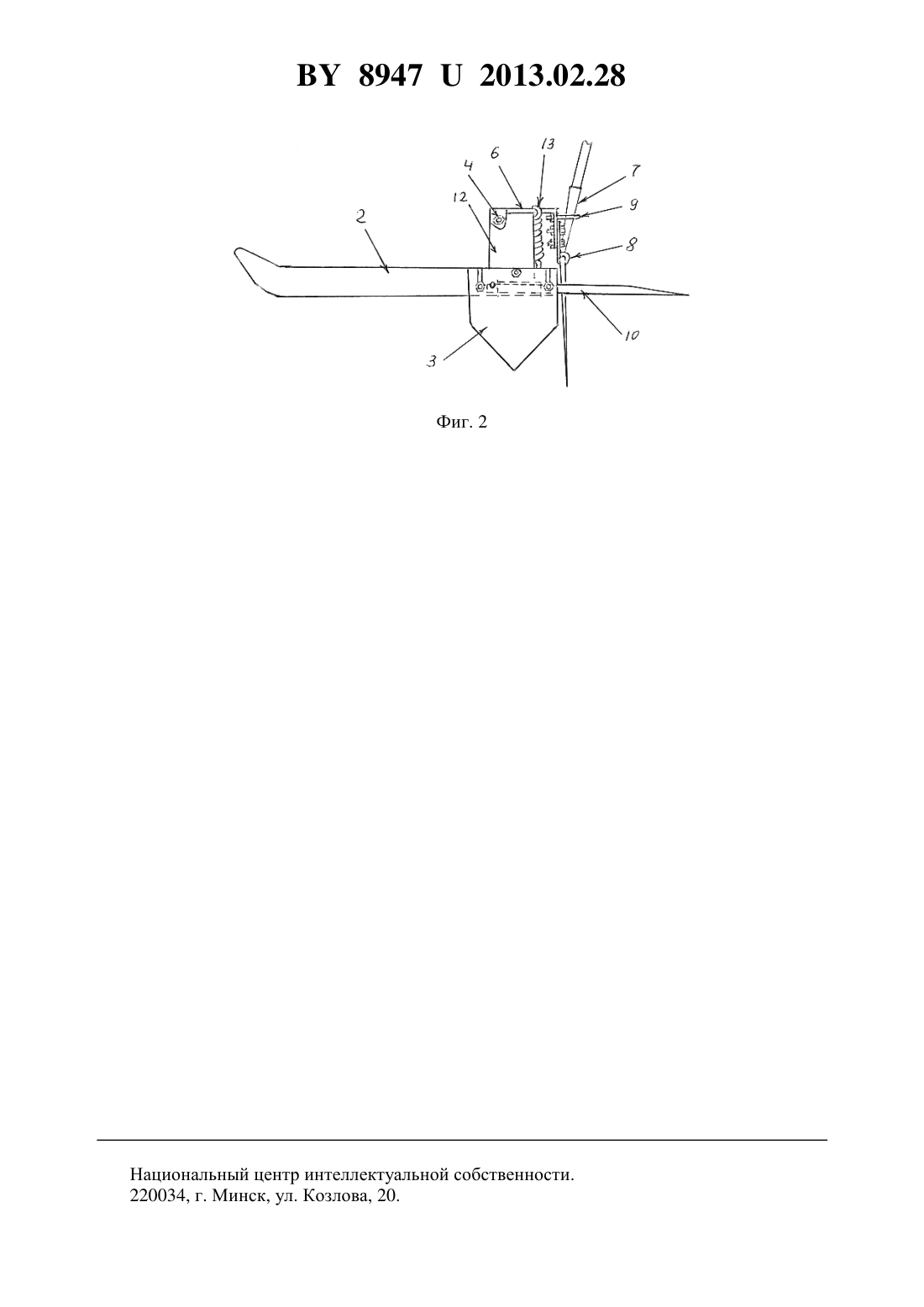

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) ДВУХРЫЧАЖНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ(71) Заявитель Жлудов Владимир Мелентьевич(72) Автор Жлудов Владимир Мелентьевич(73) Патентообладатель Жлудов Владимир Мелентьевич(57) Двухрычажное приспособление для обработки почв, состоящее из неподвижной станины с зубьями, отличающееся тем, что данное приспособление дополнительно содержит подвижную станину с шарниром и хомутом для крепления вил, причем подвижная станина соединена с неподвижной с помощью шарнира, а на сторонах неподвижной станины закреплены рычаги и ножи. Фиг. 1 Полезная модель относится к области аграрной обработки почвы и может быть использована как инвентарь для рыхления почвы и выкапывания корнеплодов в садах, на огородах и приусадебных участках. Известный ручной инструмент - двухвильное устройство для обработки почвы 1 затрудняет проведение обработки тяжелой и дернистой почвы, так как в момент отвала почвы требуются большие усилия. И при работе возникает опрокидывающий момент. 89472013.02.28 Технический результат заявленной полезной модели заключается в уменьшении нагрузки на черенок вил при отделении пласта грунта (пласт грунта по краям подрезается ножами 3) уменьшении угла поворота черенка вил при обработке почвы за счет движения между станинами на шарнирах 4 и отсутствии опрокидывающего эффекта, устраняемого рычагами 2, закрепленными на краях неподвижной станины. Указанный технический результат достигается тем, что на кронштейн неподвижной станины 1 крепятся зубья вил 10, ножи 3 и рычаги 2, а вилы шарнирно хомутом 9 и шарнирами 8 крепятся на подвижную станину, которая шарниром 4 соединена с неподвижной станиной, при движении черенка вил на себя сначала вилы упираются в нижнюю часть станины, работает первый рычаг, затем тулейка вил упирается в подвижную станину, которая поднимается вместе с рабочей частью вил и грунтом, работает второй рычаг, и грунт, проходя между зубьями вил, разрыхляется. Рычаги на неподвижной станине устраняют опрокидывающий эффект. Такое конструктивное выполнение предложенной полезной модели двухрычажного приспособления для обработки почвы обеспечивает возможность вести обработку тяжелой и дернистой почвы без наклона свести к минимуму нагрузку на черенок использовать разные виды вил трансформировать вилы под выбранный вид работ. Сущность полезной модели поясняется изображением двухрычажного приспособления для обработки почвы на фиг. 1 и 2. Вилы 7 крепятся шарнирами 8 и хомутом 9 к подвижной станине 6, выполненной из металлического уголка, которая осью 5 через шарниры 4 соединяется с неподвижной металлической станиной 1. В промежутки между зубьями вил, в отверстия неподвижной станины, крепятся гайками зубья 10, рычаги 2 и ножи 3 болтами 11 крепятся к кронштейнам 12 неподвижной станины. Позицией 13 обозначена пружина. Приспособление работает следующим образом. Черенок вил отклоняют до упора тулейки вил на хомут 9, давление ноги на подвижную станину 6 передается через хомут 9 на вилы 7 и ножи 3, заглубляют их в грунт, при этом пласт земли с двух сторон подрезается ножами 3. При движении черенка вил на себя зубья вил в начале движения упираются в шарниры для вил 8, что увеличивает рычаг и уменьшает необходимое усилие на черенок при отделении пласта грунта. При дальнейшем движении черенка вил тулейка вил упирается в подвижную станину 6, которая, проворачиваясь на шарнире между станинами 4,обеспечивает рабочий цикл при меньшем угле поворота черенка, что позволяет работать не сгибаясь. Зубья вил поднимают пласт грунта, продавливают его через зубья неподвижной станины 10, где он разрыхляется. При этом корни и сорняки остаются на поверхности почвы и не происходит переворот почвы. При следующем цикле приспособление за черенок вил тянется на себя и цикл повторяется. При обработке легких почв и борьбе с сорняками в междурядье ножи 3 и хомут 9 для крепления вил убираются, а шарниры для крепления вил 8 переворачиваются втулками кверху. При этом движение будет вперед. При движении черенка вил от себя зубья вил цепляются за грунт, перемещаем приспособление вперед, затем нажимаем ногой на станину, заглубляем вилы в грунт и тянем черенок на себя, производим рыхление почвы и удаление сорняков. При копке корнеплодов так же убираются и зубья неподвижной станины. При этом движение будет тоже вперед, как и при обработке легкой почвы. Приспособление выполнено из стали. Предлагаемое двухрычажное приспособление для обработки почвы обеспечивает хорошее качество обработки почвы без переворота пласта, повышает производительность труда, снижает физическую нагрузку и используется с вилами различного исполнения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
