Многопустотная железобетонная плита

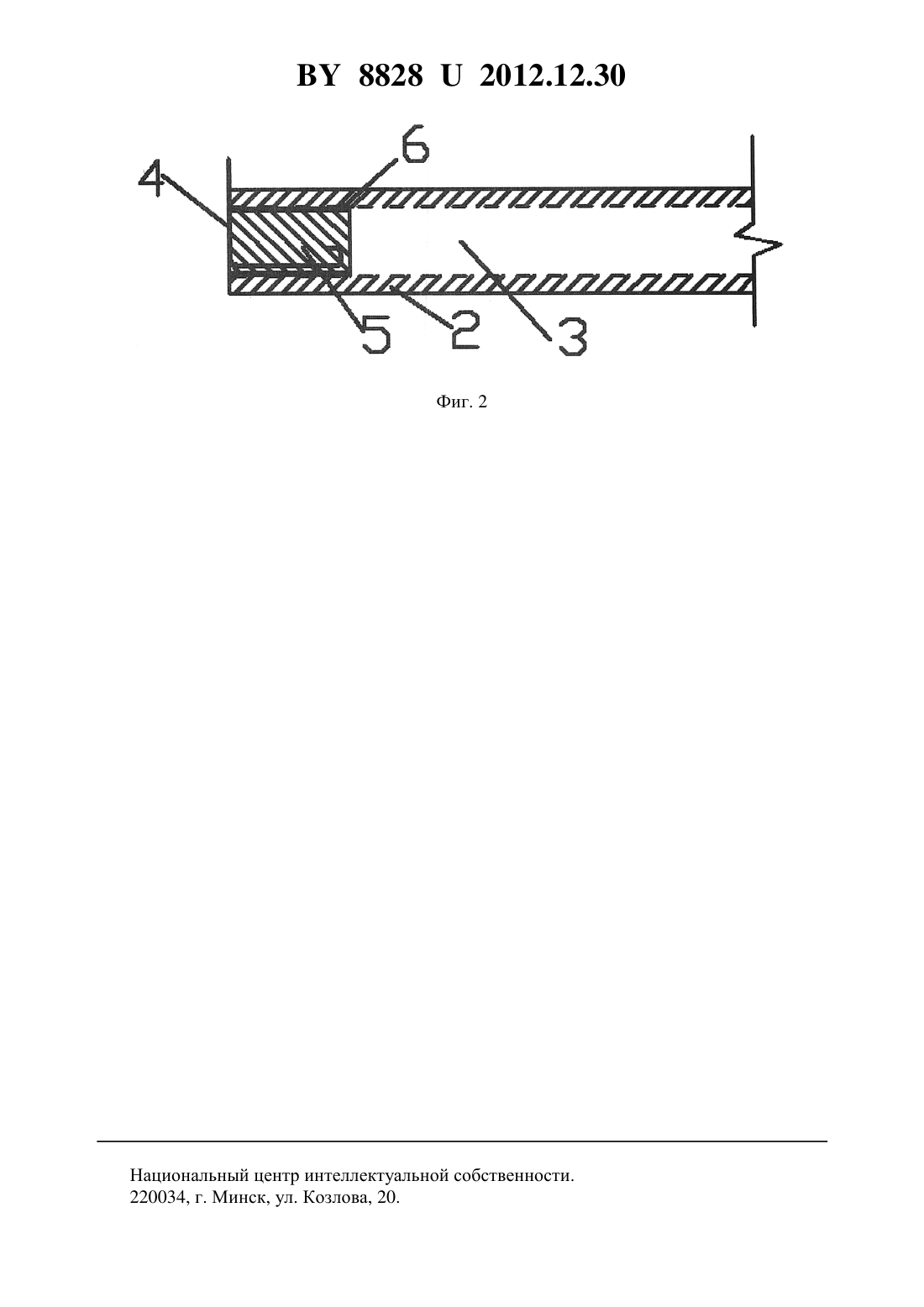

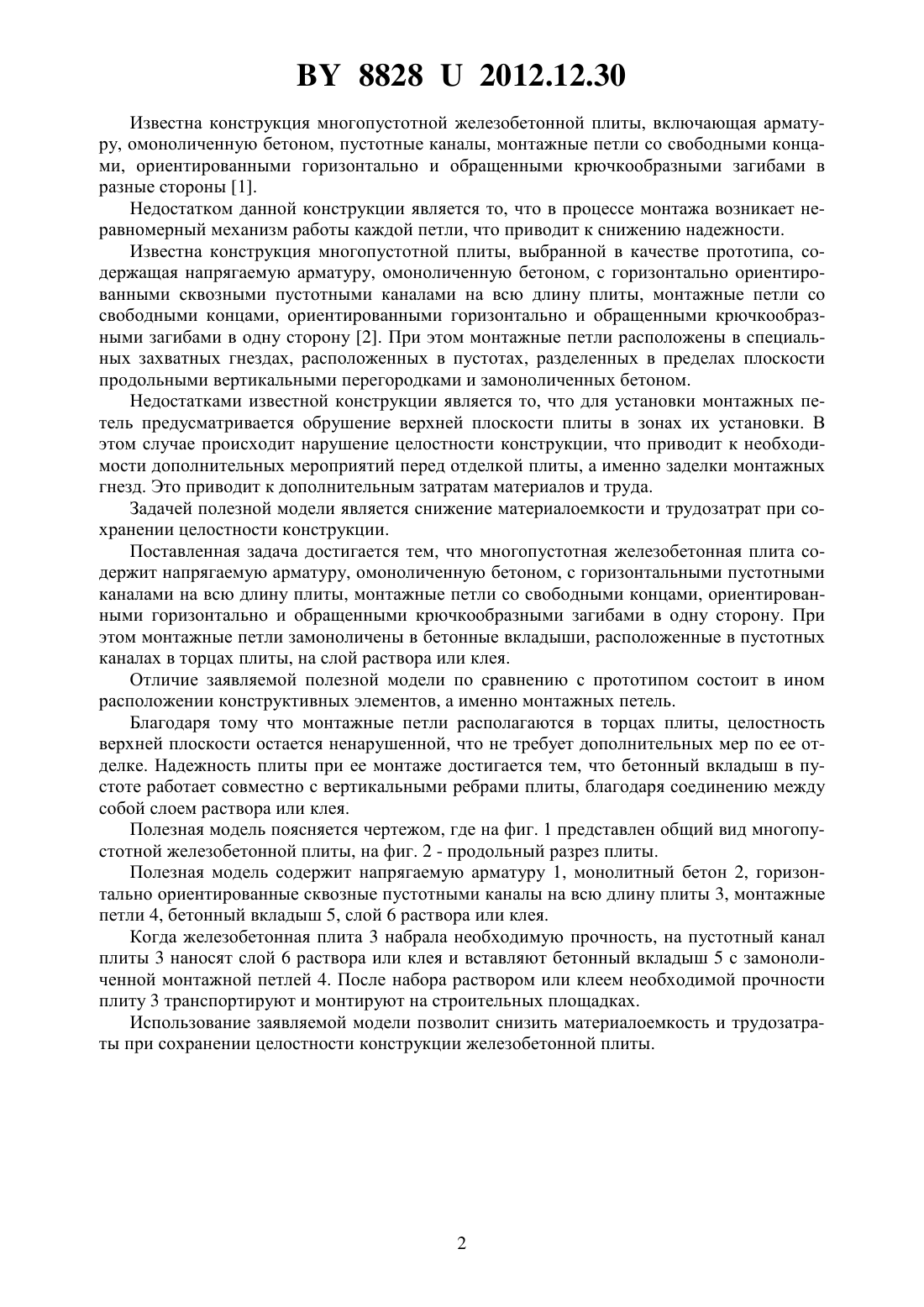

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Гиль Артур Иванович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Многопустотная железобетонная плита, содержащая напрягаемую арматуру, омоноличенную бетоном, с горизонтальными пустотными каналами на всю длину плиты, монтажные петли со свободными концами, ориентированными горизонтально и обращенными крючкообразными загибами в одну сторону, отличающаяся тем, что монтажные петли замоноличены в бетонные вкладыши, расположенные в пустотных каналах в торцах плиты, на слой раствора или клея. Полезная модель относится к области строительства, а именно к элементам междуэтажных перекрытий и покрытий, и применяется в конструировании промышленных и гражданских зданий. 88282012.12.30 Известна конструкция многопустотной железобетонной плиты, включающая арматуру, омоноличенную бетоном, пустотные каналы, монтажные петли со свободными концами, ориентированными горизонтально и обращенными крючкообразными загибами в разные стороны 1. Недостатком данной конструкции является то, что в процессе монтажа возникает неравномерный механизм работы каждой петли, что приводит к снижению надежности. Известна конструкция многопустотной плиты, выбранной в качестве прототипа, содержащая напрягаемую арматуру, омоноличенную бетоном, с горизонтально ориентированными сквозными пустотными каналами на всю длину плиты, монтажные петли со свободными концами, ориентированными горизонтально и обращенными крючкообразными загибами в одну сторону 2. При этом монтажные петли расположены в специальных захватных гнездах, расположенных в пустотах, разделенных в пределах плоскости продольными вертикальными перегородками и замоноличенных бетоном. Недостатками известной конструкции является то, что для установки монтажных петель предусматривается обрушение верхней плоскости плиты в зонах их установки. В этом случае происходит нарушение целостности конструкции, что приводит к необходимости дополнительных мероприятий перед отделкой плиты, а именно заделки монтажных гнезд. Это приводит к дополнительным затратам материалов и труда. Задачей полезной модели является снижение материалоемкости и трудозатрат при сохранении целостности конструкции. Поставленная задача достигается тем, что многопустотная железобетонная плита содержит напрягаемую арматуру, омоноличенную бетоном, с горизонтальными пустотными каналами на всю длину плиты, монтажные петли со свободными концами, ориентированными горизонтально и обращенными крючкообразными загибами в одну сторону. При этом монтажные петли замоноличены в бетонные вкладыши, расположенные в пустотных каналах в торцах плиты, на слой раствора или клея. Отличие заявляемой полезной модели по сравнению с прототипом состоит в ином расположении конструктивных элементов, а именно монтажных петель. Благодаря тому что монтажные петли располагаются в торцах плиты, целостность верхней плоскости остается ненарушенной, что не требует дополнительных мер по ее отделке. Надежность плиты при ее монтаже достигается тем, что бетонный вкладыш в пустоте работает совместно с вертикальными ребрами плиты, благодаря соединению между собой слоем раствора или клея. Полезная модель поясняется чертежом, где на фиг. 1 представлен общий вид многопустотной железобетонной плиты, на фиг. 2 - продольный разрез плиты. Полезная модель содержит напрягаемую арматуру 1, монолитный бетон 2, горизонтально ориентированные сквозные пустотными каналы на всю длину плиты 3, монтажные петли 4, бетонный вкладыш 5, слой 6 раствора или клея. Когда железобетонная плита 3 набрала необходимую прочность, на пустотный канал плиты 3 наносят слой 6 раствора или клея и вставляют бетонный вкладыш 5 с замоноличенной монтажной петлей 4. После набора раствором или клеем необходимой прочности плиту 3 транспортируют и монтируют на строительных площадках. Использование заявляемой модели позволит снизить материалоемкость и трудозатраты при сохранении целостности конструкции железобетонной плиты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
