Устройство импульсного действия для создания водяной завесы

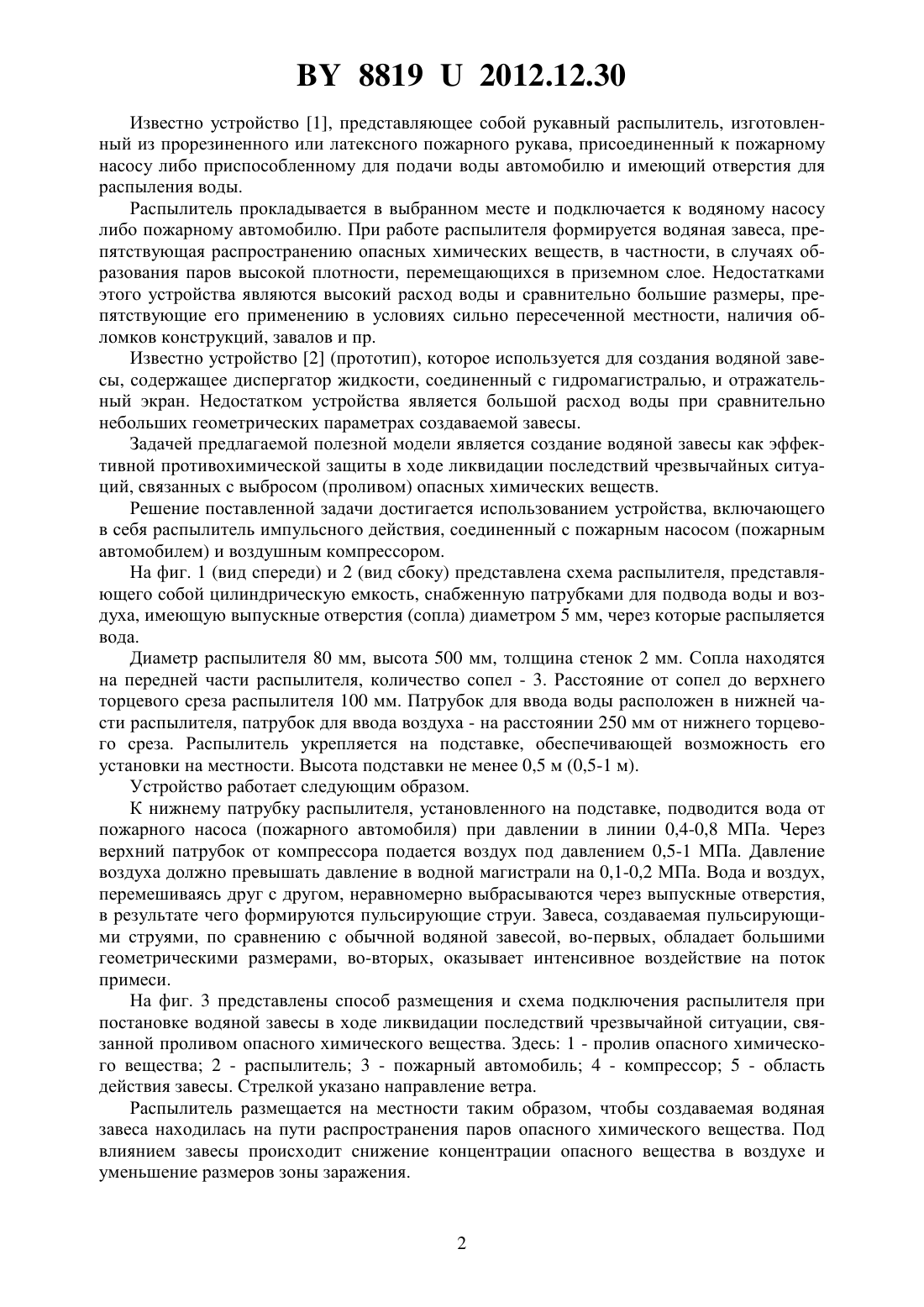

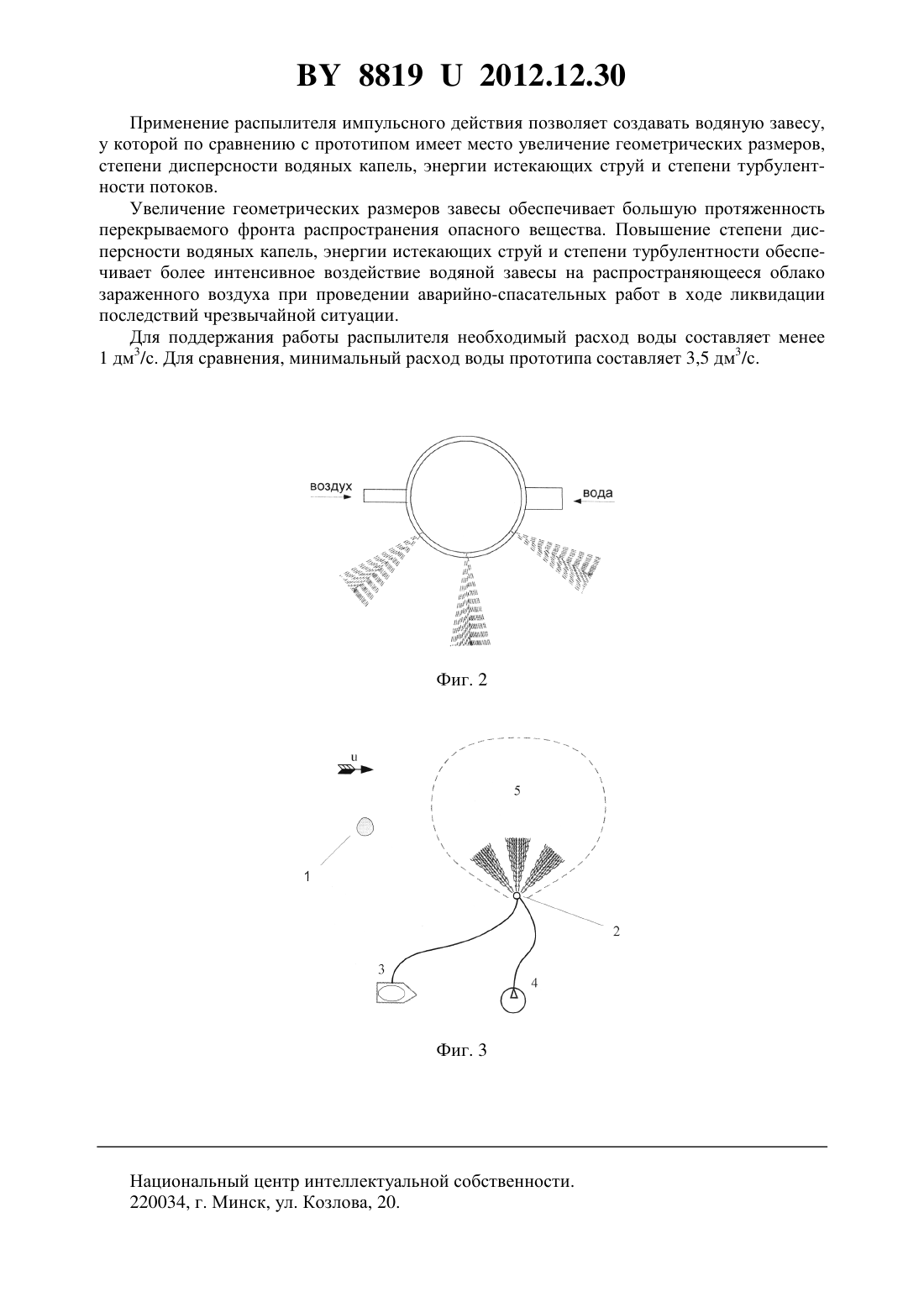

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ИМПУЛЬСНОГО ДЕЙСТВИЯ ДЛЯ СОЗДАНИЯ ВОДЯНОЙ ЗАВЕСЫ(71) Заявитель Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Котов Геннадий Викторович Голуб Олег Витальевич(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство импульсного действия для создания водяной завесы, представляющее собой распылитель, подключенный к пожарному насосу и воздушному компрессору, отличающееся тем, что распылитель имеет выпускные отверстия диаметром 5 мм, через которые происходит неравномерный выброс водяных струй.(56) 1. Патент РБ на полезную модель 6655. 2. Свидетельствона полезную модель 24243 1, МПК 21 5/02. Фиг. 1 Полезная модель относится к области борьбы с чрезвычайными ситуациями, в частности может быть использована в химической, пищевой, холодильной и других областях промышленности, а также на объектах хранения и транспортировки при борьбе с выбросами газообразных химических веществ. 88192012.12.30 Известно устройство 1, представляющее собой рукавный распылитель, изготовленный из прорезиненного или латексного пожарного рукава, присоединенный к пожарному насосу либо приспособленному для подачи воды автомобилю и имеющий отверстия для распыления воды. Распылитель прокладывается в выбранном месте и подключается к водяному насосу либо пожарному автомобилю. При работе распылителя формируется водяная завеса, препятствующая распространению опасных химических веществ, в частности, в случаях образования паров высокой плотности, перемещающихся в приземном слое. Недостатками этого устройства являются высокий расход воды и сравнительно большие размеры, препятствующие его применению в условиях сильно пересеченной местности, наличия обломков конструкций, завалов и пр. Известно устройство 2 (прототип), которое используется для создания водяной завесы, содержащее диспергатор жидкости, соединенный с гидромагистралью, и отражательный экран. Недостатком устройства является большой расход воды при сравнительно небольших геометрических параметрах создаваемой завесы. Задачей предлагаемой полезной модели является создание водяной завесы как эффективной противохимической защиты в ходе ликвидации последствий чрезвычайных ситуаций, связанных с выбросом (проливом) опасных химических веществ. Решение поставленной задачи достигается использованием устройства, включающего в себя распылитель импульсного действия, соединенный с пожарным насосом (пожарным автомобилем) и воздушным компрессором. На фиг. 1 (вид спереди) и 2 (вид сбоку) представлена схема распылителя, представляющего собой цилиндрическую емкость, снабженную патрубками для подвода воды и воздуха, имеющую выпускные отверстия (сопла) диаметром 5 мм, через которые распыляется вода. Диаметр распылителя 80 мм, высота 500 мм, толщина стенок 2 мм. Сопла находятся на передней части распылителя, количество сопел - 3. Расстояние от сопел до верхнего торцевого среза распылителя 100 мм. Патрубок для ввода воды расположен в нижней части распылителя, патрубок для ввода воздуха - на расстоянии 250 мм от нижнего торцевого среза. Распылитель укрепляется на подставке, обеспечивающей возможность его установки на местности. Высота подставки не менее 0,5 м (0,5-1 м). Устройство работает следующим образом. К нижнему патрубку распылителя, установленного на подставке, подводится вода от пожарного насоса (пожарного автомобиля) при давлении в линии 0,4-0,8 МПа. Через верхний патрубок от компрессора подается воздух под давлением 0,5-1 МПа. Давление воздуха должно превышать давление в водной магистрали на 0,1-0,2 МПа. Вода и воздух,перемешиваясь друг с другом, неравномерно выбрасываются через выпускные отверстия,в результате чего формируются пульсирующие струи. Завеса, создаваемая пульсирующими струями, по сравнению с обычной водяной завесой, во-первых, обладает большими геометрическими размерами, во-вторых, оказывает интенсивное воздействие на поток примеси. На фиг. 3 представлены способ размещения и схема подключения распылителя при постановке водяной завесы в ходе ликвидации последствий чрезвычайной ситуации, связанной проливом опасного химического вещества. Здесь 1 - пролив опасного химического вещества 2 - распылитель 3 - пожарный автомобиль 4 - компрессор 5 - область действия завесы. Стрелкой указано направление ветра. Распылитель размещается на местности таким образом, чтобы создаваемая водяная завеса находилась на пути распространения паров опасного химического вещества. Под влиянием завесы происходит снижение концентрации опасного вещества в воздухе и уменьшение размеров зоны заражения. 88192012.12.30 Применение распылителя импульсного действия позволяет создавать водяную завесу,у которой по сравнению с прототипом имеет место увеличение геометрических размеров,степени дисперсности водяных капель, энергии истекающих струй и степени турбулентности потоков. Увеличение геометрических размеров завесы обеспечивает большую протяженность перекрываемого фронта распространения опасного вещества. Повышение степени дисперсности водяных капель, энергии истекающих струй и степени турбулентности обеспечивает более интенсивное воздействие водяной завесы на распространяющееся облако зараженного воздуха при проведении аварийно-спасательных работ в ходе ликвидации последствий чрезвычайной ситуации. Для поддержания работы распылителя необходимый расход воды составляет менее 1 дм 3/с. Для сравнения, минимальный расход воды прототипа составляет 3,5 дм 3/с. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
