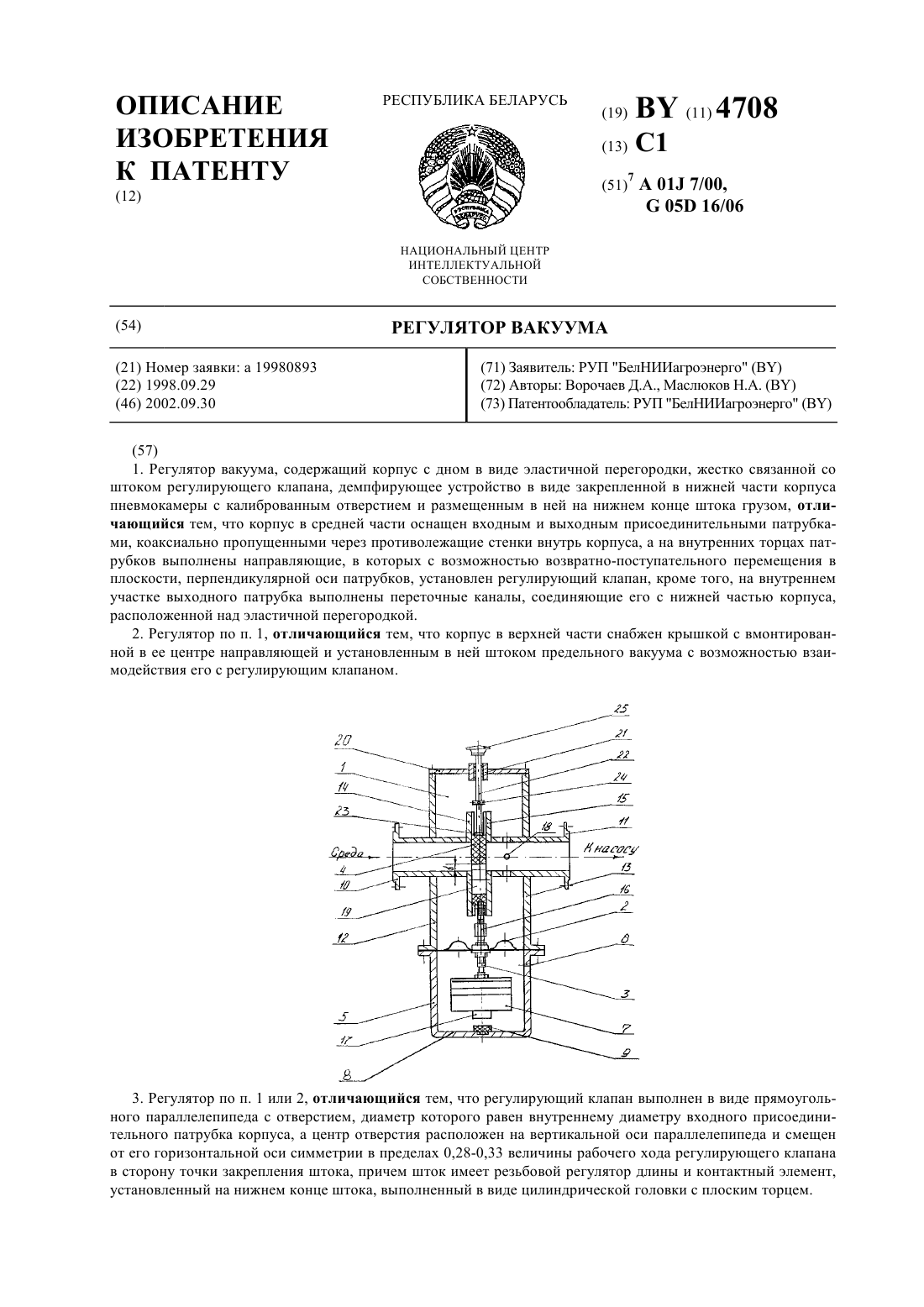

Регулятор вакуума

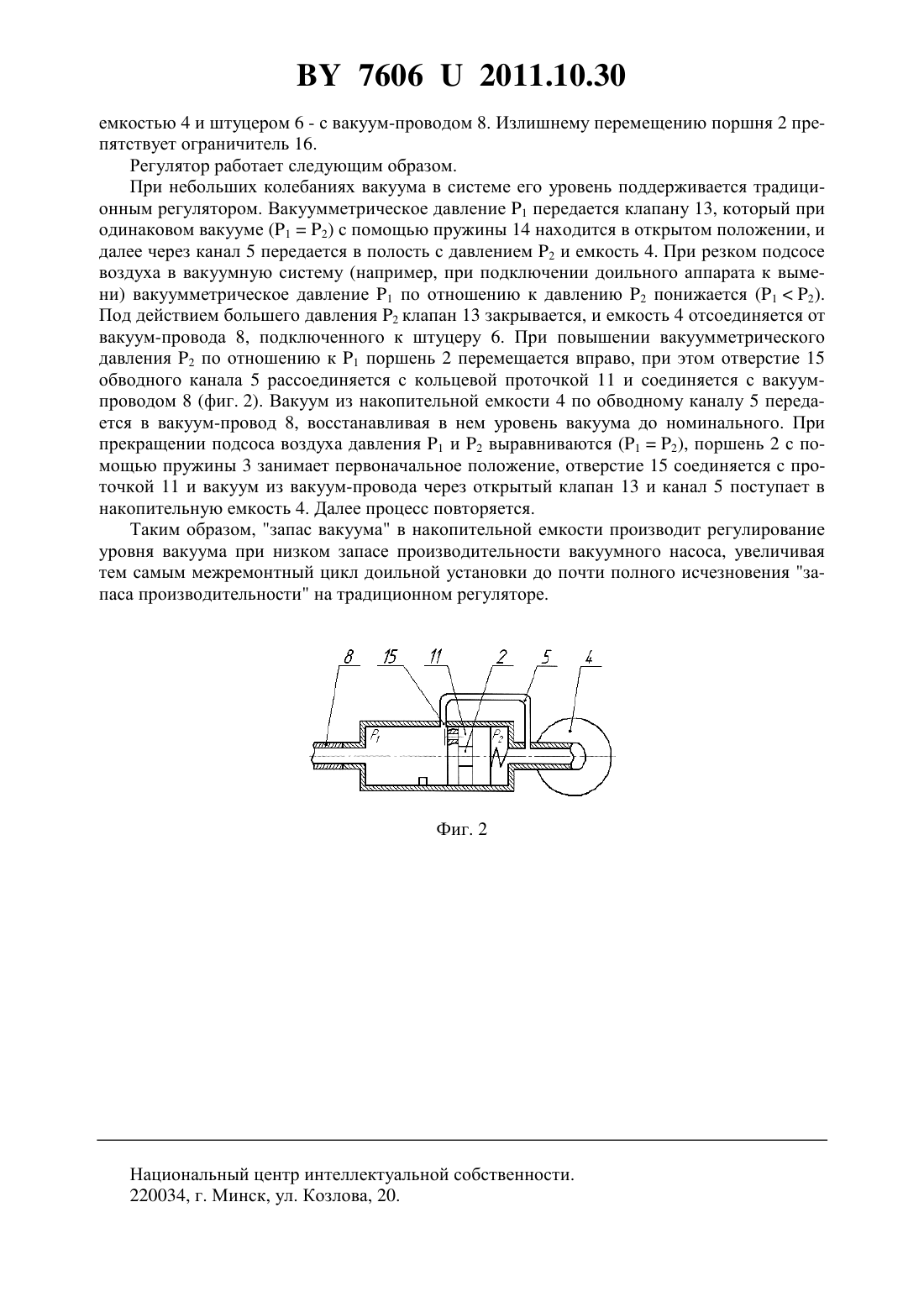

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Китиков Вадим Олегович Антошук Сергей Анатольевич Сорокин Эдуард Петрович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Регулятор вакуума, содержащий корпус, пружины, клапан, отличающийся тем, что поршень, состоящий из рабочей части и направляющей, выполнен с возможностью перемещения внутри цилиндра и подачи вакуума из вакуум-провода в накопительную емкость или обратно при изменении вакуумметрического давления.(56) 1. Сорокин Э.П., Киршенков С.А. Ремонт, реконструкция и совершенствование доильных установок. - Минск Учебно-методический центр Минсельхозпрода, 2009. - С. 60. 2. Международный стандарт. ИСО 5707-83. Установки доильные. Конструкция и техническая характеристика. Первое издание. Международная организация по стандартизации, 1987. - С. 3. 3. Дашков В.Н., Китиков В.О., Сорокин Э.П. и др. Технология и оборудование для доения коров. - Минск Учебно-методический центр Минсельхозпрода, 2007. - С. 68 (прототип). 4. Бенк И., Чиффо Дж., Ковач Ш. Производство молока при беспривязном содержании коров. - М. В.О. Агропромиздат, 1990. 76062011.10.30 Полезная модель относится к машинам для сельского хозяйства и может быть использована в установках для доения коров. Известна конструкция грузового вакуумного регулятора, состоящего из корпуса, клапана и грузов, подвешенных к клапану на пружине 1. Два нижних груза для обеспечения главных движений размещают в масле. Основными недостатками этой конструкции являются необходимость использования масла и большой расход воздуха, так как на регуляторе всегда должен быть подсос воздуха, так называемый запас производительности вакуумного насоса. Он должен быть не менее 20 от общей производительности вакуумного насоса 2. Известна конструкция пружинного вакуумного регулятора, состоящего из корпуса,клапана, мембраны, пружины 3. Основной недостаток этой конструкции, как и предыдущей, - большой расход воздуха, составляющий также 20 . Он принят в качестве прототипа. В процессе эксплуатации доильной установки ее узлы изнашиваются, вакуумный насос теряет производительность, доильная установка за счет подсосов в систему расходует большее количество вакуума и запас производительности вакуумного насоса уменьшается. Доильную установку необходимо ремонтировать для восстановления требуемого запаса производительности вакуумного насоса. Вместе с тем создать запас вакуума можно и без ремонта доильной установки путем создания запасного объема вакуумированной системы и использования его при резком снижении уровня вакуума в вакуум-проводе. Однако простое увеличение объема вакуумированной системы не может повысить ее стабильность вследствие того, что этот объем входит в саму систему 4. Поэтому для создания запаса вакуума дополнительный объем вакуумированной системы должен быть отделен от самой системы. Доильная установка работает с традиционным вакуумным регулятором, но запас производительности у нее небольшой (ниже 20 ). Поэтому при подключении доильных аппаратов в таких доильных установках запас производительности полностью расходуется и происходит снижение вакуума в вакуумной системе, что отрицательно сказывается на величине удоя и здоровье коров. Для предупреждения периодических снижений уровня вакуума дополнительно служит предлагаемый регулятор. Задачей полезной модели является увеличение межремонтного цикла доильной установки. Указанный технический результат достигается тем, что в регуляторе вакуума, содержащем корпус, пружины, клапан, поршень, состоящий из рабочей части и направляющей,выполнен с возможностью перемещения внутри цилиндра и подачи вакуума из вакуумпровода в накопительную емкость или обратно при изменении вакуумметрического давления. Это позволяет использовать дополнительную накопительную емкость в качестве запаса вакуума и обеспечивать нормальный процесс доения. На фиг. 1 показана принципиальная схема регулятора при передаче вакуума из вакуум-провода в накопительную емкость, а на фиг. 2 - из накопительной емкости в вакуумпровод. Регулятор состоит из цилиндра 1, поршня 2, пружины 3, накопительной емкости 4 и обводного канала 5. Цилиндр имеет два штуцера 6 и 7. Штуцер 6 соединен с вакуумпроводом 8, штуцер 7 - с накопительной емкостью 4. Поршень 2 состоит из рабочей части 9 и направляющей 10, разделенных проточкой 11. В рабочей части 9 поршня выполнено отверстие 12, закрываемое клапаном 13 с помощью вакуума и открываемое с помощью пружины 14. Отверстие 15 обводного канала 5 при перемещении поршня 2 поочередно соединяется с кольцевой проточкой 11 и далее через обводной канал 5 с накопительной 2 76062011.10.30 емкостью 4 и штуцером 6 - с вакуум-проводом 8. Излишнему перемещению поршня 2 препятствует ограничитель 16. Регулятор работает следующим образом. При небольших колебаниях вакуума в системе его уровень поддерживается традиционным регулятором. Вакуумметрическое давление 1 передается клапану 13, который при одинаковом вакууме (12) с помощью пружины 14 находится в открытом положении, и далее через канал 5 передается в полость с давлением 2 и емкость 4. При резком подсосе воздуха в вакуумную систему (например, при подключении доильного аппарата к вымени) вакуумметрическое давление 1 по отношению к давлению 2 понижается (12). Под действием большего давления 2 клапан 13 закрывается, и емкость 4 отсоединяется от вакуум-провода 8, подключенного к штуцеру 6. При повышении вакуумметрического давления 2 по отношению к 1 поршень 2 перемещается вправо, при этом отверстие 15 обводного канала 5 рассоединяется с кольцевой проточкой 11 и соединяется с вакуумпроводом 8 (фиг. 2). Вакуум из накопительной емкости 4 по обводному каналу 5 передается в вакуум-провод 8, восстанавливая в нем уровень вакуума до номинального. При прекращении подсоса воздуха давления 1 и 2 выравниваются (12), поршень 2 с помощью пружины 3 занимает первоначальное положение, отверстие 15 соединяется с проточкой 11 и вакуум из вакуум-провода через открытый клапан 13 и канал 5 поступает в накопительную емкость 4. Далее процесс повторяется. Таким образом, запас вакуума в накопительной емкости производит регулирование уровня вакуума при низком запасе производительности вакуумного насоса, увеличивая тем самым межремонтный цикл доильной установки до почти полного исчезновения запаса производительности на традиционном регуляторе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
