Эталонная установка для метрологического обеспечения средств измерений расстояний

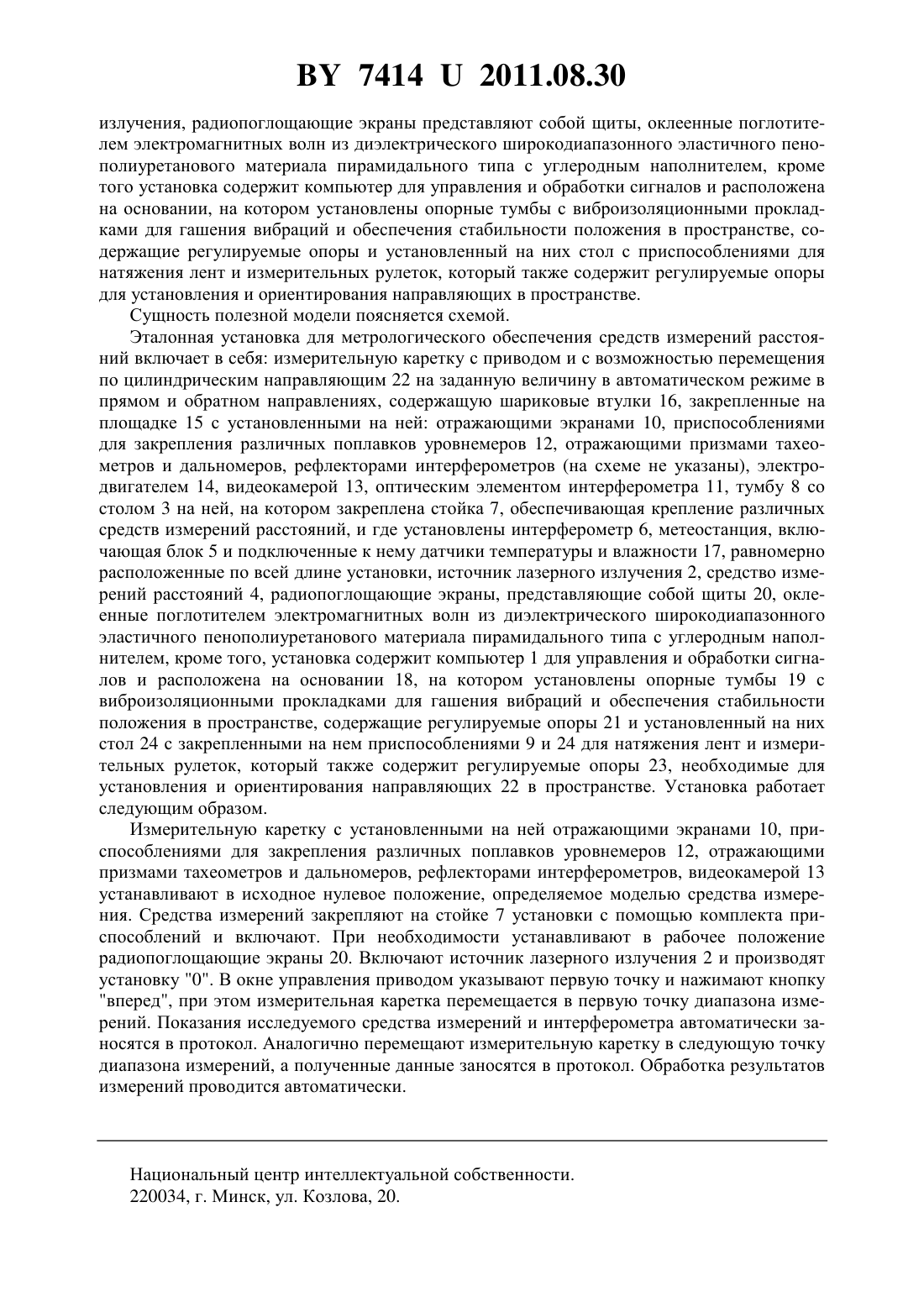

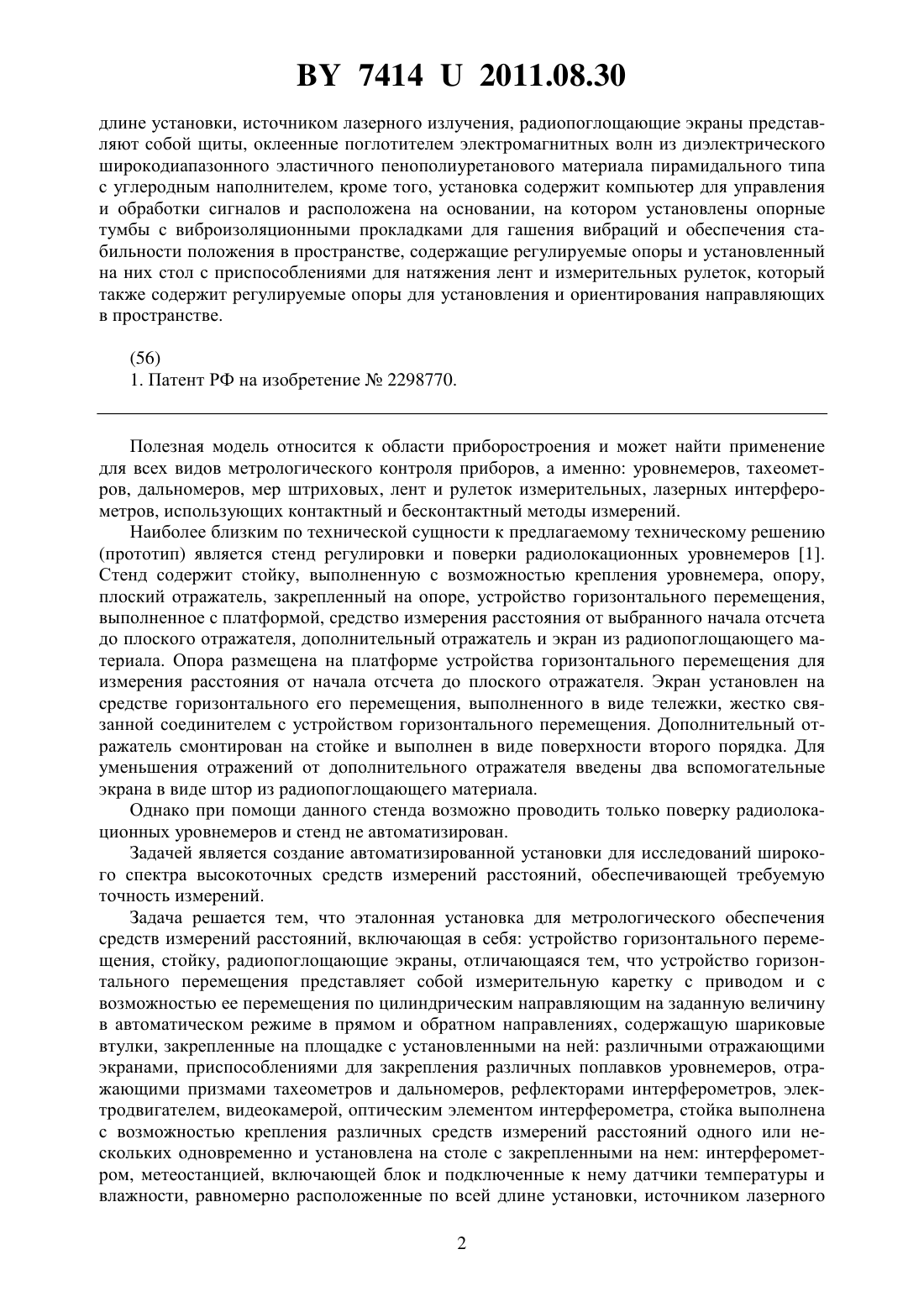

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭТАЛОННАЯ УСТАНОВКА ДЛЯ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ СРЕДСТВ ИЗМЕРЕНИЙ РАССТОЯНИЙ(71) Заявитель Республиканское унитарное предприятие Белорусский государственный институт метрологии(72) Авторы Жагора Николай Адамович Демидова Анна Ефимовна Горошкова Алина Николаевна Макаревич Владимир Брониславович Горовая Марта Александровна Жаворонков Александр Леонидович(73) Патентообладатель Республиканское унитарное предприятие Белорусский государственный институт метрологии(57) Эталонная установка для метрологического обеспечения средств измерений расстояний,включающая в себя устройство горизонтального перемещения, стойку, радиопоглощающие экраны, отличающаяся тем, что устройство горизонтального перемещения представляет собой измерительную каретку с приводом и с возможностью ее перемещения по цилиндрическим направляющим на заданную величину в автоматическом режиме в прямом и обратном направлениях, содержащую шариковые втулки, закрепленные на площадке с установленными на ней различными отражающими экранами, приспособлениями для закрепления различных поплавков уровнемеров, отражающими призмами тахеометров и дальномеров, рефлекторами интерферометров, электродвигателем, видеокамерой, оптическим элементом интерферометра, стойка выполнена с возможностью крепления различных средств измерений расстояний, одного или нескольких одновременно, и установлена на столе с закрепленными на нем интерферометром, метеостанцией, включающей блок и подключенные к нему датчики температуры и влажности, равномерно расположенные по всей 74142011.08.30 длине установки, источником лазерного излучения, радиопоглощающие экраны представляют собой щиты, оклеенные поглотителем электромагнитных волн из диэлектрического широкодиапазонного эластичного пенополиуретанового материала пирамидального типа с углеродным наполнителем, кроме того, установка содержит компьютер для управления и обработки сигналов и расположена на основании, на котором установлены опорные тумбы с виброизоляционными прокладками для гашения вибраций и обеспечения стабильности положения в пространстве, содержащие регулируемые опоры и установленный на них стол с приспособлениями для натяжения лент и измерительных рулеток, который также содержит регулируемые опоры для установления и ориентирования направляющих в пространстве.(56) 1. Патент РФ на изобретение 2298770. Полезная модель относится к области приборостроения и может найти применение для всех видов метрологического контроля приборов, а именно уровнемеров, тахеометров, дальномеров, мер штриховых, лент и рулеток измерительных, лазерных интерферометров, использующих контактный и бесконтактный методы измерений. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является стенд регулировки и поверки радиолокационных уровнемеров 1. Стенд содержит стойку, выполненную с возможностью крепления уровнемера, опору,плоский отражатель, закрепленный на опоре, устройство горизонтального перемещения,выполненное с платформой, средство измерения расстояния от выбранного начала отсчета до плоского отражателя, дополнительный отражатель и экран из радиопоглощающего материала. Опора размещена на платформе устройства горизонтального перемещения для измерения расстояния от начала отсчета до плоского отражателя. Экран установлен на средстве горизонтального его перемещения, выполненного в виде тележки, жестко связанной соединителем с устройством горизонтального перемещения. Дополнительный отражатель смонтирован на стойке и выполнен в виде поверхности второго порядка. Для уменьшения отражений от дополнительного отражателя введены два вспомогательные экрана в виде штор из радиопоглощающего материала. Однако при помощи данного стенда возможно проводить только поверку радиолокационных уровнемеров и стенд не автоматизирован. Задачей является создание автоматизированной установки для исследований широкого спектра высокоточных средств измерений расстояний, обеспечивающей требуемую точность измерений. Задача решается тем, что эталонная установка для метрологического обеспечения средств измерений расстояний, включающая в себя устройство горизонтального перемещения, стойку, радиопоглощающие экраны, отличающаяся тем, что устройство горизонтального перемещения представляет собой измерительную каретку с приводом и с возможностью ее перемещения по цилиндрическим направляющим на заданную величину в автоматическом режиме в прямом и обратном направлениях, содержащую шариковые втулки, закрепленные на площадке с установленными на ней различными отражающими экранами, приспособлениями для закрепления различных поплавков уровнемеров, отражающими призмами тахеометров и дальномеров, рефлекторами интерферометров, электродвигателем, видеокамерой, оптическим элементом интерферометра, стойка выполнена с возможностью крепления различных средств измерений расстояний одного или нескольких одновременно и установлена на столе с закрепленными на нем интерферометром, метеостанцией, включающей блок и подключенные к нему датчики температуры и влажности, равномерно расположенные по всей длине установки, источником лазерного 2 74142011.08.30 излучения, радиопоглощающие экраны представляют собой щиты, оклеенные поглотителем электромагнитных волн из диэлектрического широкодиапазонного эластичного пенополиуретанового материала пирамидального типа с углеродным наполнителем, кроме того установка содержит компьютер для управления и обработки сигналов и расположена на основании, на котором установлены опорные тумбы с виброизоляционными прокладками для гашения вибраций и обеспечения стабильности положения в пространстве, содержащие регулируемые опоры и установленный на них стол с приспособлениями для натяжения лент и измерительных рулеток, который также содержит регулируемые опоры для установления и ориентирования направляющих в пространстве. Сущность полезной модели поясняется схемой. Эталонная установка для метрологического обеспечения средств измерений расстояний включает в себя измерительную каретку с приводом и с возможностью перемещения по цилиндрическим направляющим 22 на заданную величину в автоматическом режиме в прямом и обратном направлениях, содержащую шариковые втулки 16, закрепленные на площадке 15 с установленными на ней отражающими экранами 10, приспособлениями для закрепления различных поплавков уровнемеров 12, отражающими призмами тахеометров и дальномеров, рефлекторами интерферометров (на схеме не указаны), электродвигателем 14, видеокамерой 13, оптическим элементом интерферометра 11, тумбу 8 со столом 3 на ней, на котором закреплена стойка 7, обеспечивающая крепление различных средств измерений расстояний, и где установлены интерферометр 6, метеостанция, включающая блок 5 и подключенные к нему датчики температуры и влажности 17, равномерно расположенные по всей длине установки, источник лазерного излучения 2, средство измерений расстояний 4, радиопоглощающие экраны, представляющие собой щиты 20, оклеенные поглотителем электромагнитных волн из диэлектрического широкодиапазонного эластичного пенополиуретанового материала пирамидального типа с углеродным наполнителем, кроме того, установка содержит компьютер 1 для управления и обработки сигналов и расположена на основании 18, на котором установлены опорные тумбы 19 с виброизоляционными прокладками для гашения вибраций и обеспечения стабильности положения в пространстве, содержащие регулируемые опоры 21 и установленный на них стол 24 с закрепленными на нем приспособлениями 9 и 24 для натяжения лент и измерительных рулеток, который также содержит регулируемые опоры 23, необходимые для установления и ориентирования направляющих 22 в пространстве. Установка работает следующим образом. Измерительную каретку с установленными на ней отражающими экранами 10, приспособлениями для закрепления различных поплавков уровнемеров 12, отражающими призмами тахеометров и дальномеров, рефлекторами интерферометров, видеокамерой 13 устанавливают в исходное нулевое положение, определяемое моделью средства измерения. Средства измерений закрепляют на стойке 7 установки с помощью комплекта приспособлений и включают. При необходимости устанавливают в рабочее положение радиопоглощающие экраны 20. Включают источник лазерного излучения 2 и производят установку 0. В окне управления приводом указывают первую точку и нажимают кнопку вперед, при этом измерительная каретка перемещается в первую точку диапазона измерений. Показания исследуемого средства измерений и интерферометра автоматически заносятся в протокол. Аналогично перемещают измерительную каретку в следующую точку диапазона измерений, а полученные данные заносятся в протокол. Обработка результатов измерений проводится автоматически. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
