Светосильный объектив

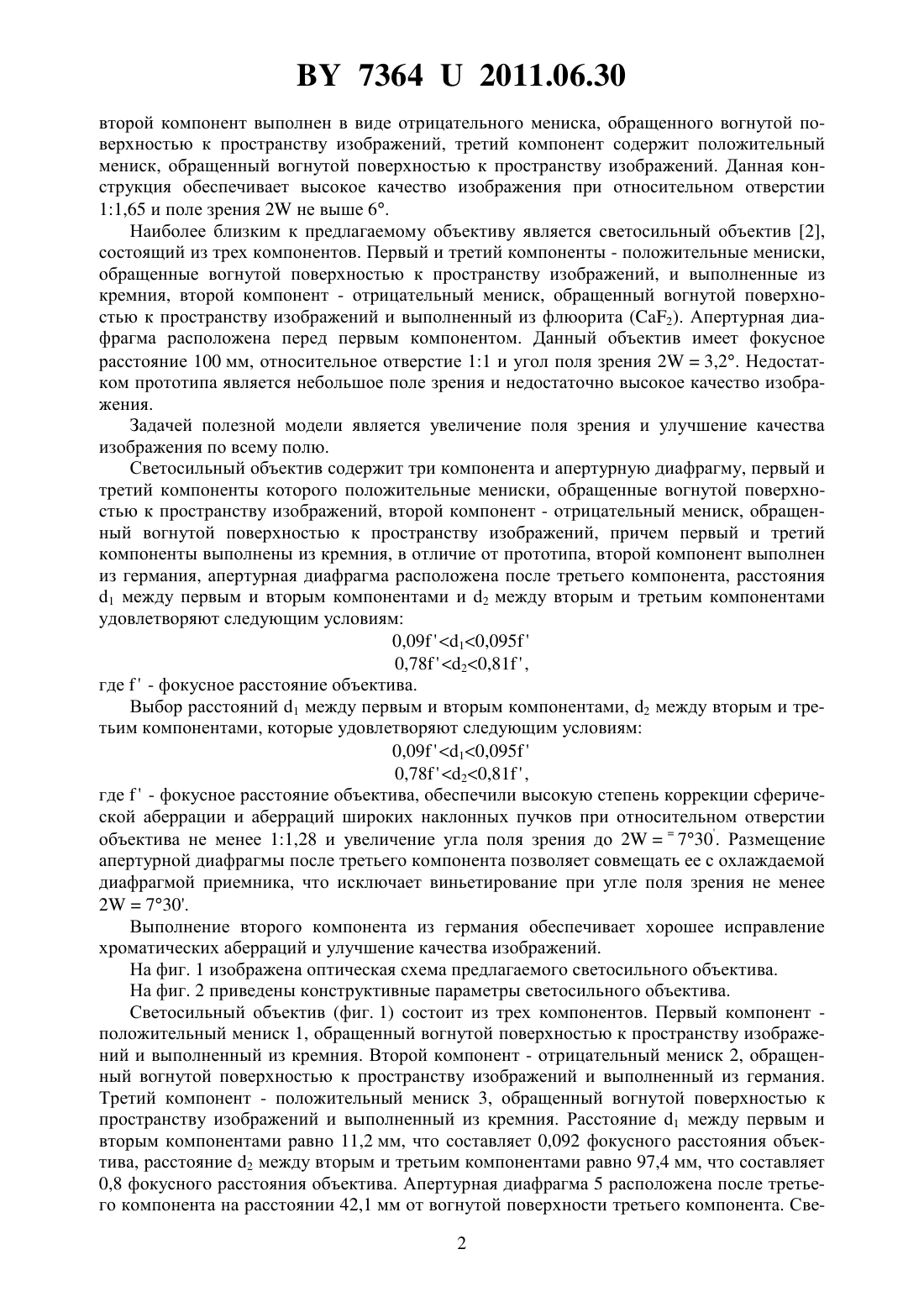

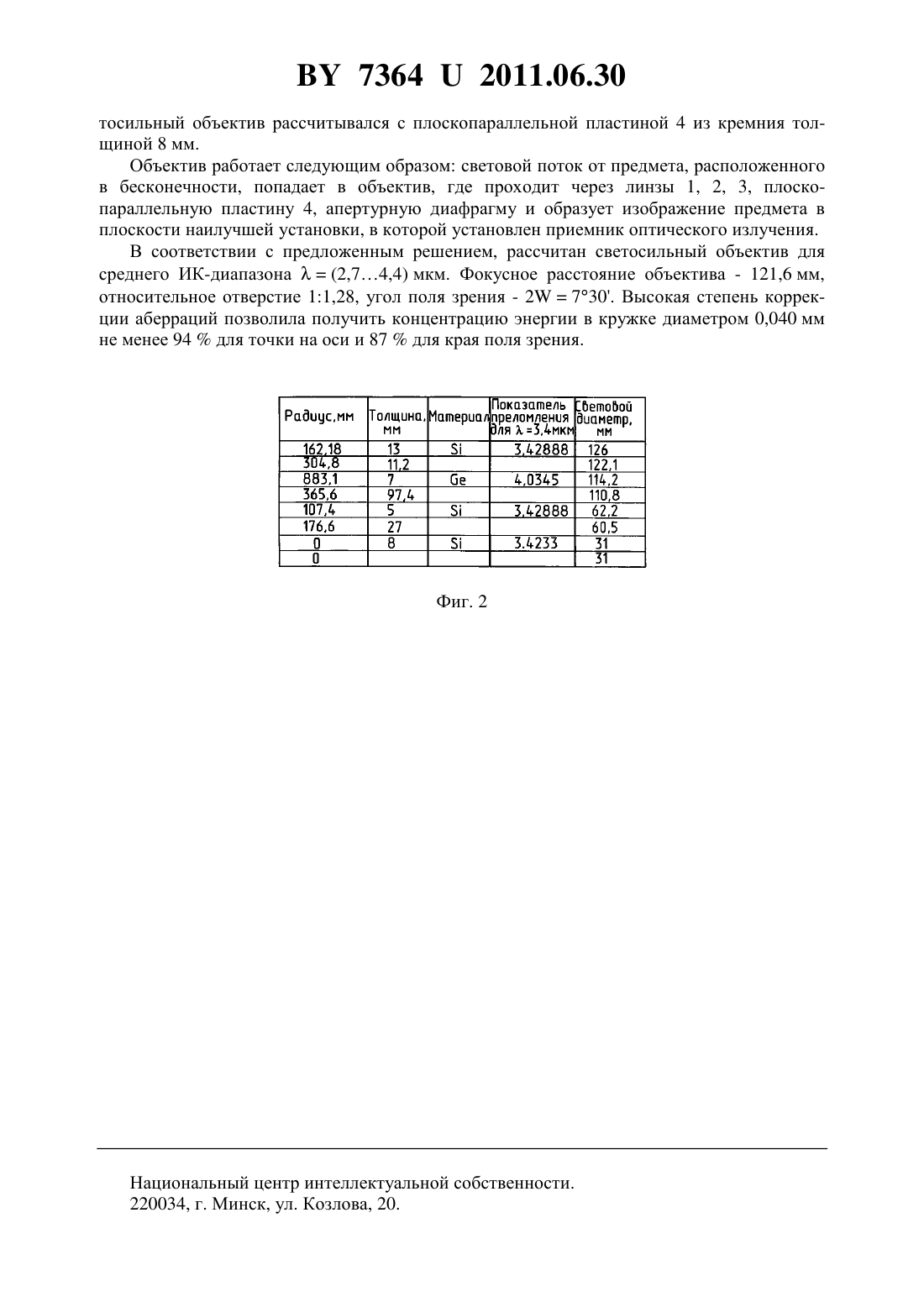

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Кунделева Наталия Ефимовна Агзамов Александр Мухтарович Шевцова Наталия Анатольевна(73) Патентообладатель Открытое акционерное общество Пеленг(57) Светосильный объектив, содержащий три компонента и апертурную диафрагму, первый и третий компоненты которого положительные мениски, обращенные вогнутой поверхностью к пространству изображений, второй компонент - отрицательный мениск,обращенный вогнутой поверхностью к пространству изображений, причем первый и третий компоненты выполнены из кремния, отличающийся тем, что второй компонент выполнен из германия, апертурная диафрагма расположена после третьего компонента,расстояния 1 между первым и вторым компонентами и 2 между вторым и третьим компонентами удовлетворяют следующим условиям 0,0910,0950,7820,81,где- фокусное расстояние объектива. Фиг. 1 Полезная модель относится к оптическому приборостроению, а именно к объективам,и может быть использована в тепловизионных приборах. Известен светосильный объектив 1 из трех компонентов, первый из которых - положительный мениск, обращенный вогнутой поверхностью к пространству изображений,73642011.06.30 второй компонент выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, третий компонент содержит положительный мениск, обращенный вогнутой поверхностью к пространству изображений. Данная конструкция обеспечивает высокое качество изображения при относительном отверстии 11,65 и поле зрения 2 не выше 6. Наиболее близким к предлагаемому объективу является светосильный объектив 2,состоящий из трех компонентов. Первый и третий компоненты - положительные мениски,обращенные вогнутой поверхностью к пространству изображений, и выполненные из кремния, второй компонент - отрицательный мениск, обращенный вогнутой поверхностью к пространству изображений и выполненный из флюорита (2). Апертурная диафрагма расположена перед первым компонентом. Данный объектив имеет фокусное расстояние 100 мм, относительное отверстие 11 и угол поля зрения 23,2. Недостатком прототипа является небольшое поле зрения и недостаточно высокое качество изображения. Задачей полезной модели является увеличение поля зрения и улучшение качества изображения по всему полю. Светосильный объектив содержит три компонента и апертурную диафрагму, первый и третий компоненты которого положительные мениски, обращенные вогнутой поверхностью к пространству изображений, второй компонент - отрицательный мениск, обращенный вогнутой поверхностью к пространству изображений, причем первый и третий компоненты выполнены из кремния, в отличие от прототипа, второй компонент выполнен из германия, апертурная диафрагма расположена после третьего компонента, расстояния 1 между первым и вторым компонентами и 2 между вторым и третьим компонентами удовлетворяют следующим условиям 0,0910,0950,7820,81,где- фокусное расстояние объектива. Выбор расстояний 1 между первым и вторым компонентами, 2 между вторым и третьим компонентами, которые удовлетворяют следующим условиям 0,0910,0950,7820,81,где- фокусное расстояние объектива, обеспечили высокую степень коррекции сферической аберрации и аберраций широких наклонных пучков при относительном отверстии объектива не менее 11,28 и увеличение угла поля зрения до 2730. Размещение апертурной диафрагмы после третьего компонента позволяет совмещать ее с охлаждаемой диафрагмой приемника, что исключает виньетирование при угле поля зрения не менее 2730. Выполнение второго компонента из германия обеспечивает хорошее исправление хроматических аберраций и улучшение качества изображений. На фиг. 1 изображена оптическая схема предлагаемого светосильного объектива. На фиг. 2 приведены конструктивные параметры светосильного объектива. Светосильный объектив (фиг. 1) состоит из трех компонентов. Первый компонент положительный мениск 1, обращенный вогнутой поверхностью к пространству изображений и выполненный из кремния. Второй компонент - отрицательный мениск 2, обращенный вогнутой поверхностью к пространству изображений и выполненный из германия. Третий компонент - положительный мениск 3, обращенный вогнутой поверхностью к пространству изображений и выполненный из кремния. Расстояние 1 между первым и вторым компонентами равно 11,2 мм, что составляет 0,092 фокусного расстояния объектива, расстояние 2 между вторым и третьим компонентами равно 97,4 мм, что составляет 0,8 фокусного расстояния объектива. Апертурная диафрагма 5 расположена после третьего компонента на расстоянии 42,1 мм от вогнутой поверхности третьего компонента. Све 2 73642011.06.30 тосильный объектив рассчитывался с плоскопараллельной пластиной 4 из кремния толщиной 8 мм. Объектив работает следующим образом световой поток от предмета, расположенного в бесконечности, попадает в объектив, где проходит через линзы 1, 2, 3, плоскопараллельную пластину 4, апертурную диафрагму и образует изображение предмета в плоскости наилучшей установки, в которой установлен приемник оптического излучения. В соответствии с предложенным решением, рассчитан светосильный объектив для среднего ИК-диапазона(2,74,4) мкм. Фокусное расстояние объектива - 121,6 мм,относительное отверстие 11,28, угол поля зрения - 2730. Высокая степень коррекции аберраций позволила получить концентрацию энергии в кружке диаметром 0,040 мм не менее 94 для точки на оси и 87 для края поля зрения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
