Муфта зубчатая

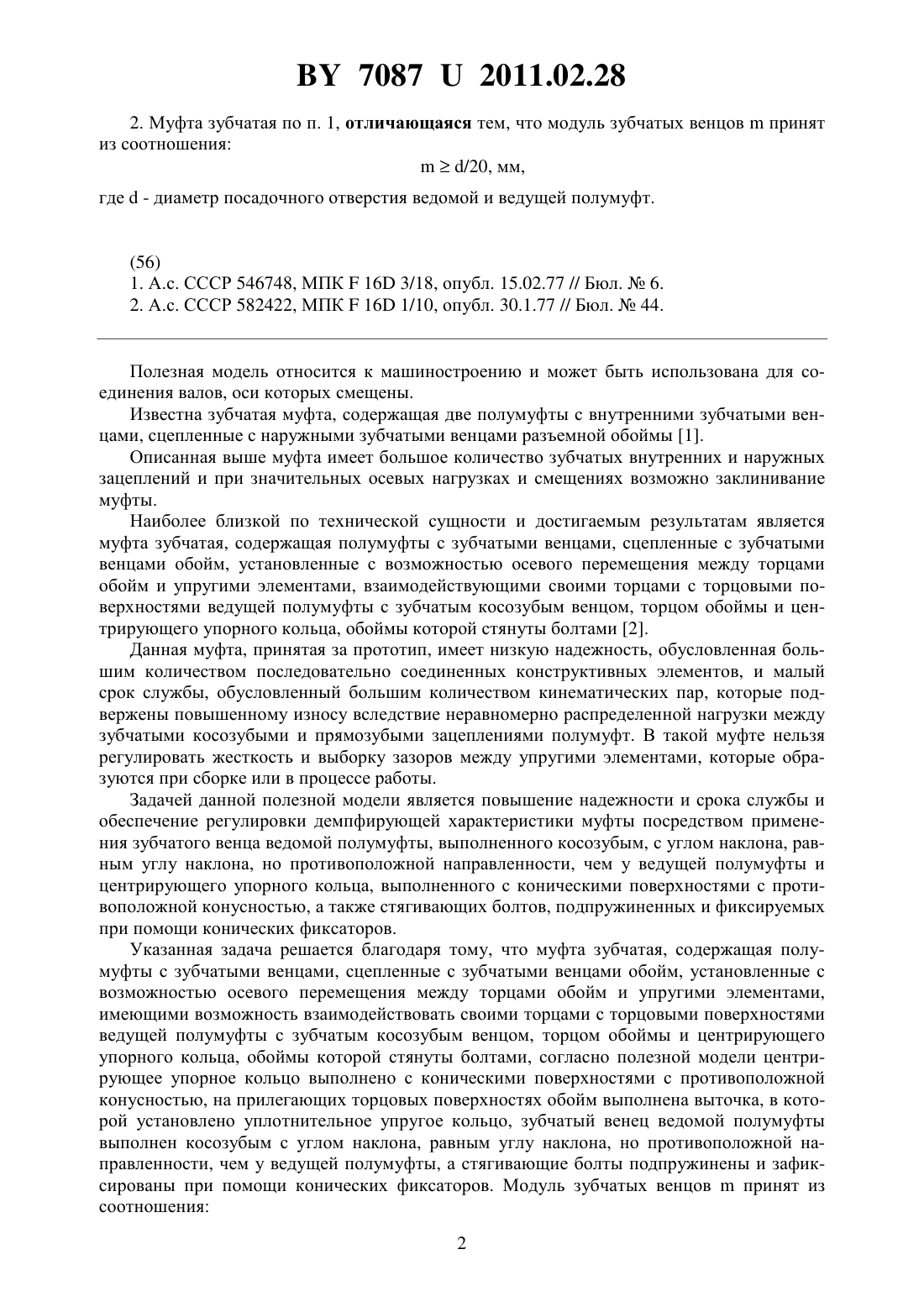

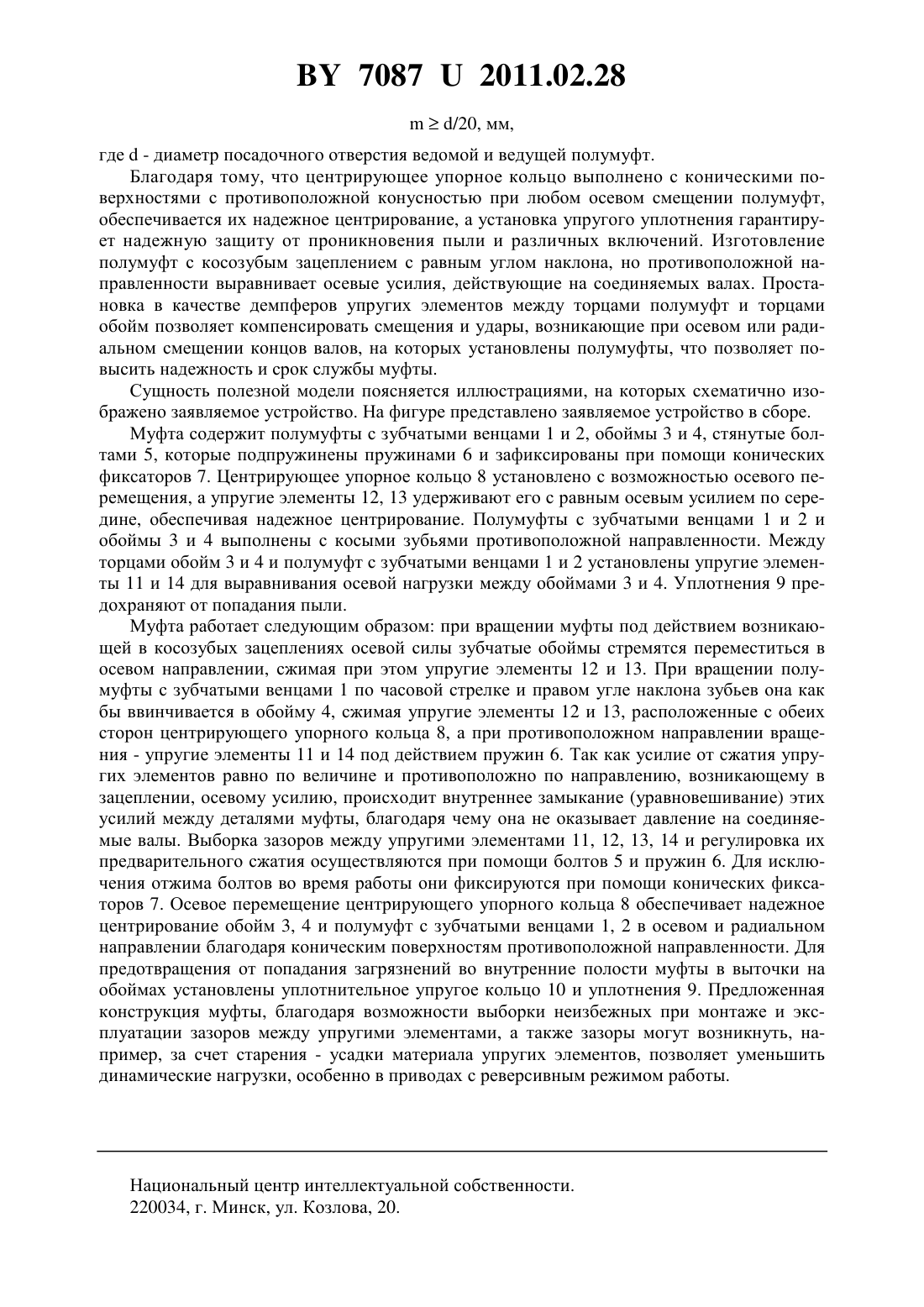

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Логвин Владимир Александрович Дамарацкий Николай Михайлович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) 1. Муфта зубчатая, содержащая полумуфты с зубчатыми венцами, сцепленные с зубчатыми венцами обойм, установленные с возможностью осевого перемещения между торцами обойм и упругими элементами, имеющими возможность взаимодействовать своими торцами с торцовыми поверхностями ведущей полумуфты с зубчатым косозубым венцом,торцом обоймы и центрирующего упорного кольца, обоймы муфты зубчатой стянуты болтами, отличающаяся тем, что центрирующее упорное кольцо выполнено с коническими поверхностями с противоположной конусностью, на прилегающих торцовых поверхностях обойм выполнена выточка, в которой установлено уплотнительное упругое кольцо,зубчатый венец ведомой полумуфты выполнен косозубым с углом наклона, равным углу наклона, но противоположной направленности, чем у ведущей полумуфты, а стягивающие болты подпружинены и зафиксированы при помощи конических фиксаторов. 70872011.02.28 2. Муфта зубчатая по п. 1, отличающаяся тем, что модуль зубчатых венцовпринят из соотношения/20, мм,где- диаметр посадочного отверстия ведомой и ведущей полумуфт.(56) 1. А.с. СССР 546748, МПК 16 3/18, опубл. 15.02.77 // Бюл.6. 2. А.с. СССР 582422, МПК 16 1/10, опубл. 30.1.77 // Бюл.44. Полезная модель относится к машиностроению и может быть использована для соединения валов, оси которых смещены. Известна зубчатая муфта, содержащая две полумуфты с внутренними зубчатыми венцами, сцепленные с наружными зубчатыми венцами разъемной обоймы 1. Описанная выше муфта имеет большое количество зубчатых внутренних и наружных зацеплений и при значительных осевых нагрузках и смещениях возможно заклинивание муфты. Наиболее близкой по технической сущности и достигаемым результатам является муфта зубчатая, содержащая полумуфты с зубчатыми венцами, сцепленные с зубчатыми венцами обойм, установленные с возможностью осевого перемещения между торцами обойм и упругими элементами, взаимодействующими своими торцами с торцовыми поверхностями ведущей полумуфты с зубчатым косозубым венцом, торцом обоймы и центрирующего упорного кольца, обоймы которой стянуты болтами 2. Данная муфта, принятая за прототип, имеет низкую надежность, обусловленная большим количеством последовательно соединенных конструктивных элементов, и малый срок службы, обусловленный большим количеством кинематических пар, которые подвержены повышенному износу вследствие неравномерно распределенной нагрузки между зубчатыми косозубыми и прямозубыми зацеплениями полумуфт. В такой муфте нельзя регулировать жесткость и выборку зазоров между упругими элементами, которые образуются при сборке или в процессе работы. Задачей данной полезной модели является повышение надежности и срока службы и обеспечение регулировки демпфирующей характеристики муфты посредством применения зубчатого венца ведомой полумуфты, выполненного косозубым, с углом наклона, равным углу наклона, но противоположной направленности, чем у ведущей полумуфты и центрирующего упорного кольца, выполненного с коническими поверхностями с противоположной конусностью, а также стягивающих болтов, подпружиненных и фиксируемых при помощи конических фиксаторов. Указанная задача решается благодаря тому, что муфта зубчатая, содержащая полумуфты с зубчатыми венцами, сцепленные с зубчатыми венцами обойм, установленные с возможностью осевого перемещения между торцами обойм и упругими элементами,имеющими возможность взаимодействовать своими торцами с торцовыми поверхностями ведущей полумуфты с зубчатым косозубым венцом, торцом обоймы и центрирующего упорного кольца, обоймы которой стянуты болтами, согласно полезной модели центрирующее упорное кольцо выполнено с коническими поверхностями с противоположной конусностью, на прилегающих торцовых поверхностях обойм выполнена выточка, в которой установлено уплотнительное упругое кольцо, зубчатый венец ведомой полумуфты выполнен косозубым с углом наклона, равным углу наклона, но противоположной направленности, чем у ведущей полумуфты, а стягивающие болты подпружинены и зафиксированы при помощи конических фиксаторов. Модуль зубчатых венцовпринят из соотношения 2 70872011.02.28/20, мм,где- диаметр посадочного отверстия ведомой и ведущей полумуфт. Благодаря тому, что центрирующее упорное кольцо выполнено с коническими поверхностями с противоположной конусностью при любом осевом смещении полумуфт,обеспечивается их надежное центрирование, а установка упругого уплотнения гарантирует надежную защиту от проникновения пыли и различных включений. Изготовление полумуфт с косозубым зацеплением с равным углом наклона, но противоположной направленности выравнивает осевые усилия, действующие на соединяемых валах. Простановка в качестве демпферов упругих элементов между торцами полумуфт и торцами обойм позволяет компенсировать смещения и удары, возникающие при осевом или радиальном смещении концов валов, на которых установлены полумуфты, что позволяет повысить надежность и срок службы муфты. Сущность полезной модели поясняется иллюстрациями, на которых схематично изображено заявляемое устройство. На фигуре представлено заявляемое устройство в сборе. Муфта содержит полумуфты с зубчатыми венцами 1 и 2, обоймы 3 и 4, стянутые болтами 5, которые подпружинены пружинами 6 и зафиксированы при помощи конических фиксаторов 7. Центрирующее упорное кольцо 8 установлено с возможностью осевого перемещения, а упругие элементы 12, 13 удерживают его с равным осевым усилием по середине, обеспечивая надежное центрирование. Полумуфты с зубчатыми венцами 1 и 2 и обоймы 3 и 4 выполнены с косыми зубьями противоположной направленности. Между торцами обойм 3 и 4 и полумуфт с зубчатыми венцами 1 и 2 установлены упругие элементы 11 и 14 для выравнивания осевой нагрузки между обоймами 3 и 4. Уплотнения 9 предохраняют от попадания пыли. Муфта работает следующим образом при вращении муфты под действием возникающей в косозубых зацеплениях осевой силы зубчатые обоймы стремятся переместиться в осевом направлении, сжимая при этом упругие элементы 12 и 13. При вращении полумуфты с зубчатыми венцами 1 по часовой стрелке и правом угле наклона зубьев она как бы ввинчивается в обойму 4, сжимая упругие элементы 12 и 13, расположенные с обеих сторон центрирующего упорного кольца 8, а при противоположном направлении вращения - упругие элементы 11 и 14 под действием пружин 6. Так как усилие от сжатия упругих элементов равно по величине и противоположно по направлению, возникающему в зацеплении, осевому усилию, происходит внутреннее замыкание (уравновешивание) этих усилий между деталями муфты, благодаря чему она не оказывает давление на соединяемые валы. Выборка зазоров между упругими элементами 11, 12, 13, 14 и регулировка их предварительного сжатия осуществляются при помощи болтов 5 и пружин 6. Для исключения отжима болтов во время работы они фиксируются при помощи конических фиксаторов 7. Осевое перемещение центрирующего упорного кольца 8 обеспечивает надежное центрирование обойм 3, 4 и полумуфт с зубчатыми венцами 1, 2 в осевом и радиальном направлении благодаря коническим поверхностям противоположной направленности. Для предотвращения от попадания загрязнений во внутренние полости муфты в выточки на обоймах установлены уплотнительное упругое кольцо 10 и уплотнения 9. Предложенная конструкция муфты, благодаря возможности выборки неизбежных при монтаже и эксплуатации зазоров между упругими элементами, а также зазоры могут возникнуть, например, за счет старения - усадки материала упругих элементов, позволяет уменьшить динамические нагрузки, особенно в приводах с реверсивным режимом работы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
